a. Connect the Techstream to the DLC3.

b. Turn the ignition switch to ON.

c. Turn the Techstream on.

d. Enter the following menus: Powertrain/Engine and ECT/Trouble Codes.

e. Read the DTCs using the Techstream.

Result

RESULT REFERENCE TABLE

HINT:

If any other codes besides P0781 are output, perform troubleshooting for those DTCs first.

B: GO TO DTC TABLE (See DIAGNOSTIC TROUBLE CODE TABLE )

A: Go to next step.

2. PERFORM ACTIVE TEST USING TECHSTREAM (RUNNING TEST)

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be
operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests
early in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

a. Connect the Techstream to the DLC3.

b. Clear the DTC (see DTC CHECK/CLEAR ).

c. Warm up the engine.

d. Enter the following menus: Powertrain/Engine and ECT/Active Test.

e. According to the display on the Techstream, perform the Active Test.

Result

Proceed to

Only P0781 is output

A

P0781 and other DTCs are output

B

CAUTION: This test should always be performed with at least 2 people.

NOTE:



Perform the test at the normal operating ATF temperature: 50 to 80°C
(122 to 176°F).



Perform the test with the A/C turned off.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































HINT:

While driving, the shift position can be forcibly changed with the Techstream.

Comparing the shift position commanded by the Active Test with the actual shift position enables
you to confirm the problem (see FAIL-SAFE TABLE ).

Engine and ECT:

ACTIVE TEST TABLE

HINT:



This test can be conducted when the vehicle speed is 50 km/h (31 MPH) or less.



The 4th to 5th and 5th to 6th up-shifts must be performed with the accelerator pedal released.



The 6th to 5th and 5th to 4th down-shifts must be performed with the accelerator pedal
released.



Do not operate the accelerator pedal for at least 2 seconds after shifting and do not shift
successively.



The shift position commanded by the ECM is shown in the Data List display on the
Techstream.



Gear positions in the event of a solenoid valve mechanical problem:

GEAR SHIFT POSITIONS TABLE

OK: Gear position changes in accordance with the Techstream command.

NG: REPAIR OR REPLACE TRANSMISSION VALVE BODY ASSEMBLY (See REMOVAL )

OK: Go to next step.

3. PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

Tester

Display

Test Part

Control Range

Diagnostic Note

Control the

Shift Position

Operate shift solenoid
valve and set each shift
position



Press "-->"
button: Shift
up



Press "<--"
button: Shift
down

Possible to check operation of shift
solenoid valves [Vehicle Condition] 50
km/h (31 MPH) or less

Techstream gear shift command

1st 2nd 3rd 4th 5th 6th

Actual gear position under malfunction 1st 1st 3rd 3rd

(1) (1)

(1)

Neutral



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be
operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests
early in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

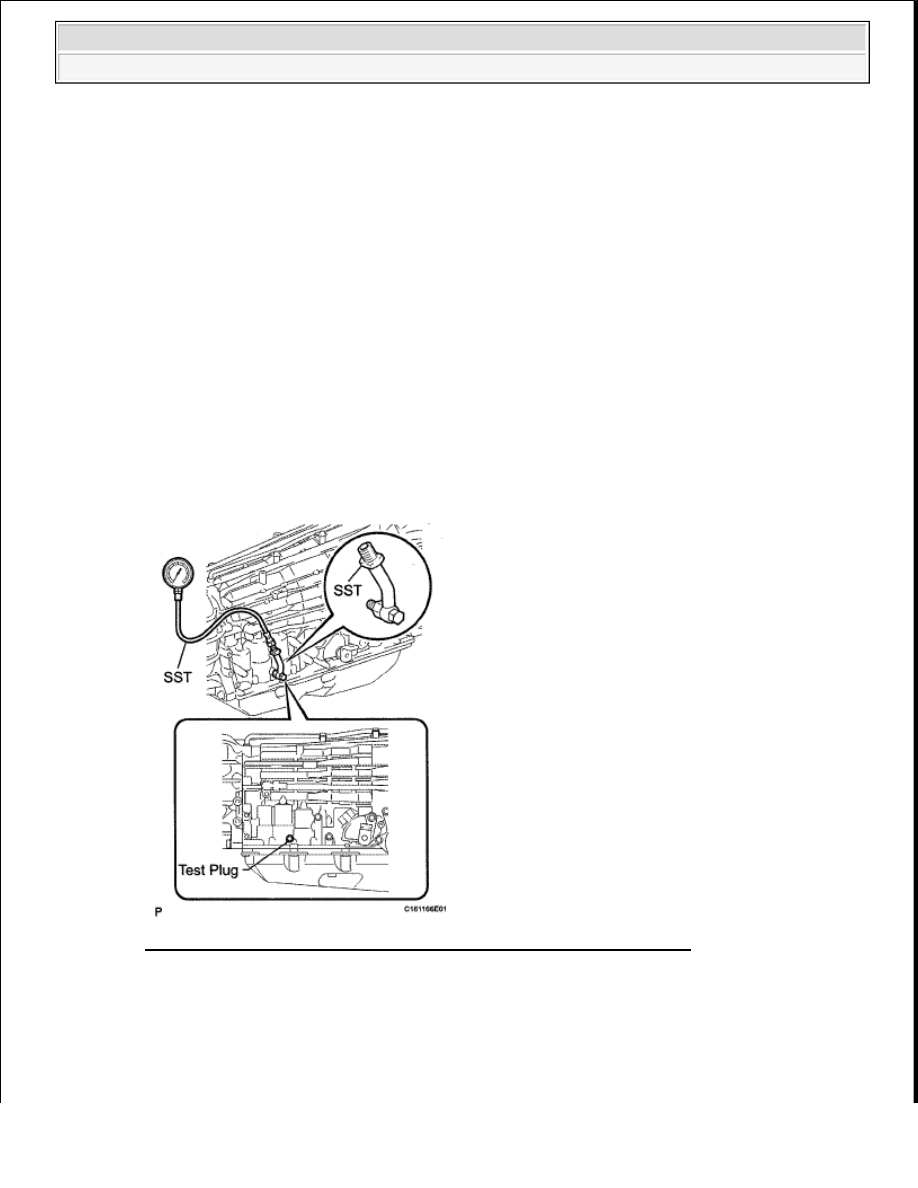

a. Remove the test plug on the transmission case center right side and connect SST.

SST 09992-00095 (09992-00231, 09992-00271)

Fig. 70: Identifying Test Plug On Transmission Case Center Right Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the Techstream to the DLC3.

c. Start the engine and warm it up.

d. Measure the line pressure with SST.

e. Turn the Techstream on.

NOTE:



Perform the test at the normal operating ATF temperature: 50 to 80°C
(122 to 176°F).



Be careful to prevent SST's hose from interfering with the exhaust
pipe.



Perform the test with the A/C OFF.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































f. Enter the following menus: Powertrain/Engine and ECT/Active Test.

g. According to the display on the Techstream, perform the Active Test.

h. Measure the line pressure.

Engine and ECT:

ACTIVE TEST TABLE

OK: The line pressure changes as specified when performing the Active Test.

NG: REPLACE SHIFT SOLENOID VALVE SLT (See DISASSEMBLY )

OK: Go to next step.

4. CLEAR DTC AND PERFORM RUNNING TEST

a. Clear the DTC (see DTC CHECK/CLEAR ).

b. Check for DTC again after conducting the MONITOR DRIVE PATTERN (see

INITIALIZATION ).

OK: No DTC code output.

NG: REPAIR OR REPLACE TRANSMISSION VALVE BODY ASSEMBLY (See REMOVAL )

OK: END

DTC P0818: DRIVELINE DISCONNECT SWITCH INPUT CIRCUIT

DESCRIPTION

The ECM detects the signal indicating that the transfer is in neutral.

Tester

Display

Test Part

Control Range

Diagnostic

Note

Activate the

Solenoid

(SLT)*

Operate shift
solenoid SLT and
raise line pressure

ON or OFF
HINT:



OFF: Line pressure up (when Active
Test "Activate the Solenoid (SLT)" is
performed, ECM commands SLT
solenoid to turn OFF)



ON: No action (normal operation)

[Vehicle
Condition]



Vehicle
stopped



Engine
idling

HINT:
*: Activate the Solenoid (SLT) in the Active Test is performed to check the line pressure changes
by connecting SST to the automatic transmission, which is used in HYDRAULIC TEST as well.
Note that the pressure values in the Active Test and Hydraulic Test are different.
