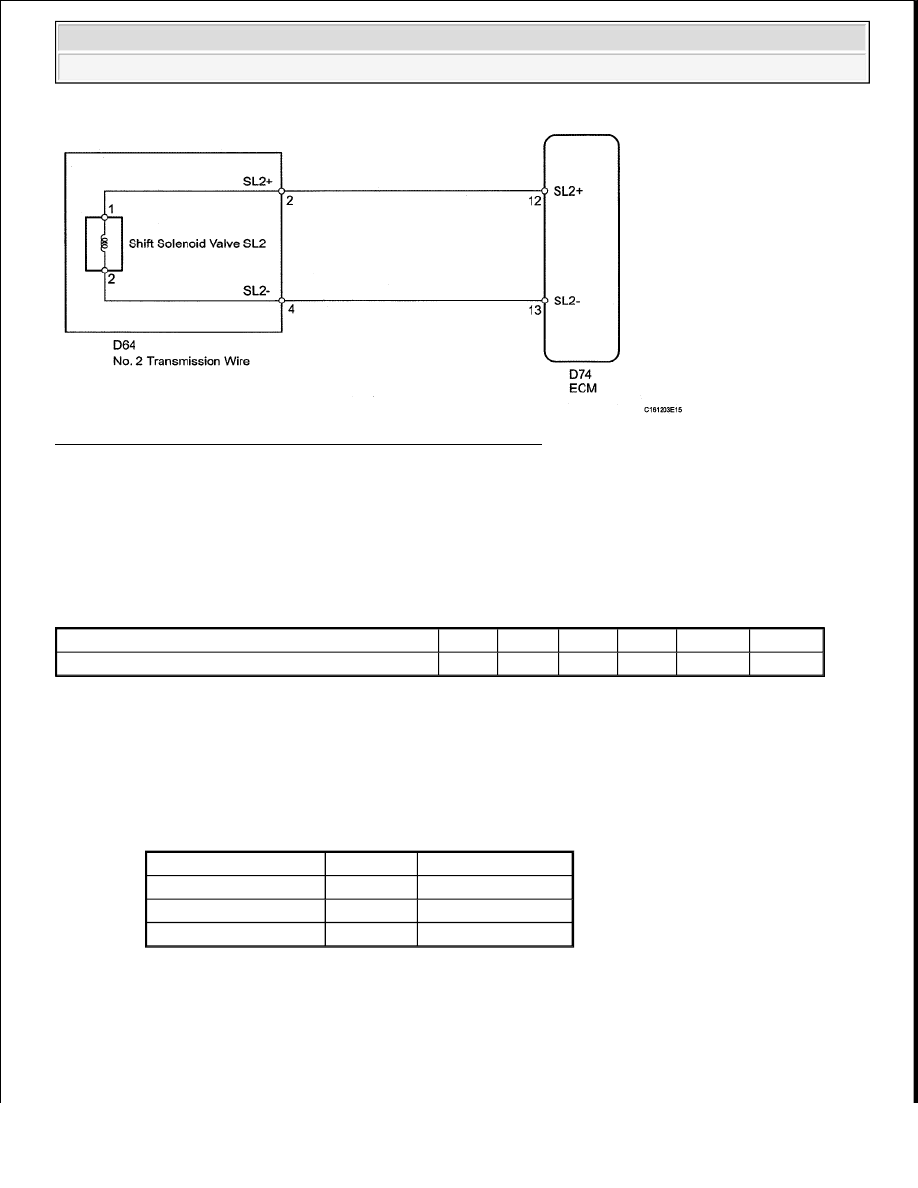

Fig. 65: Identifying Pressure Control Solenoid Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

HINT:

The shift solenoid valve SL2 is turned ON/OFF normally when the shift lever is on D:

SHIFT SOLENOID VALVE SL2 REFERENCE TABLE

1. INSPECT NO. 2 TRANSMISSION WIRE (SHIFT SOLENOID VALVE SL2)

a. Disconnect the D64 No. 2 transmission wire connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve SL2

ON

ON

ON

ON

OFF

OFF

Tester Connection

Condition Specified Condition

2 (SL2+) - 4 (SL2-)

20°C (68°F)

5.0 to 5.6 ohms

2 (SL2+) - Body ground

Always

10 kohms or higher

4 (SL2-) - Body ground

Always

10 kohms or higher



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































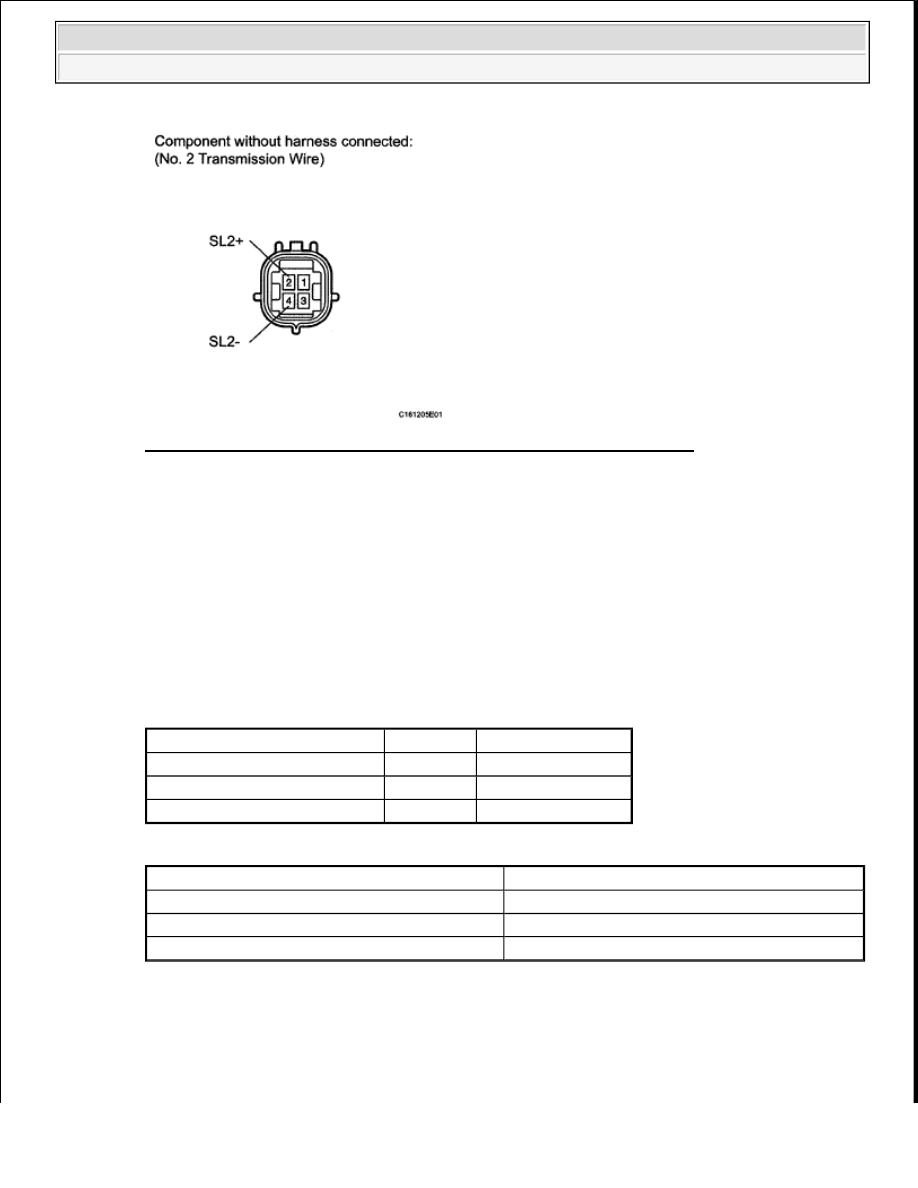

Fig. 66: Identifying D64 No. 2 Transmission Wire Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 3

OK: Go to next step.

2. CHECK HARNESS AND CONNECTOR (NO. 2 TRANSMISSION WIRE - ECM)

a. Disconnect the D74 ECM connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Result

Tester Connection

Condition Specified Condition

D74-12 (SL2+) - D74-13 (SL2-) 20°C (68°F)

5.0 to 5.6 ohms

D74-12 (SL2+) - Body ground

Always

10 kohms or higher

D74-13 (SL2-) - Body ground

Always

10 kohms or higher

Result

Proceed To

NG

A

OK (for 3UR-FE)

B

OK (3UR-FBE)

C



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































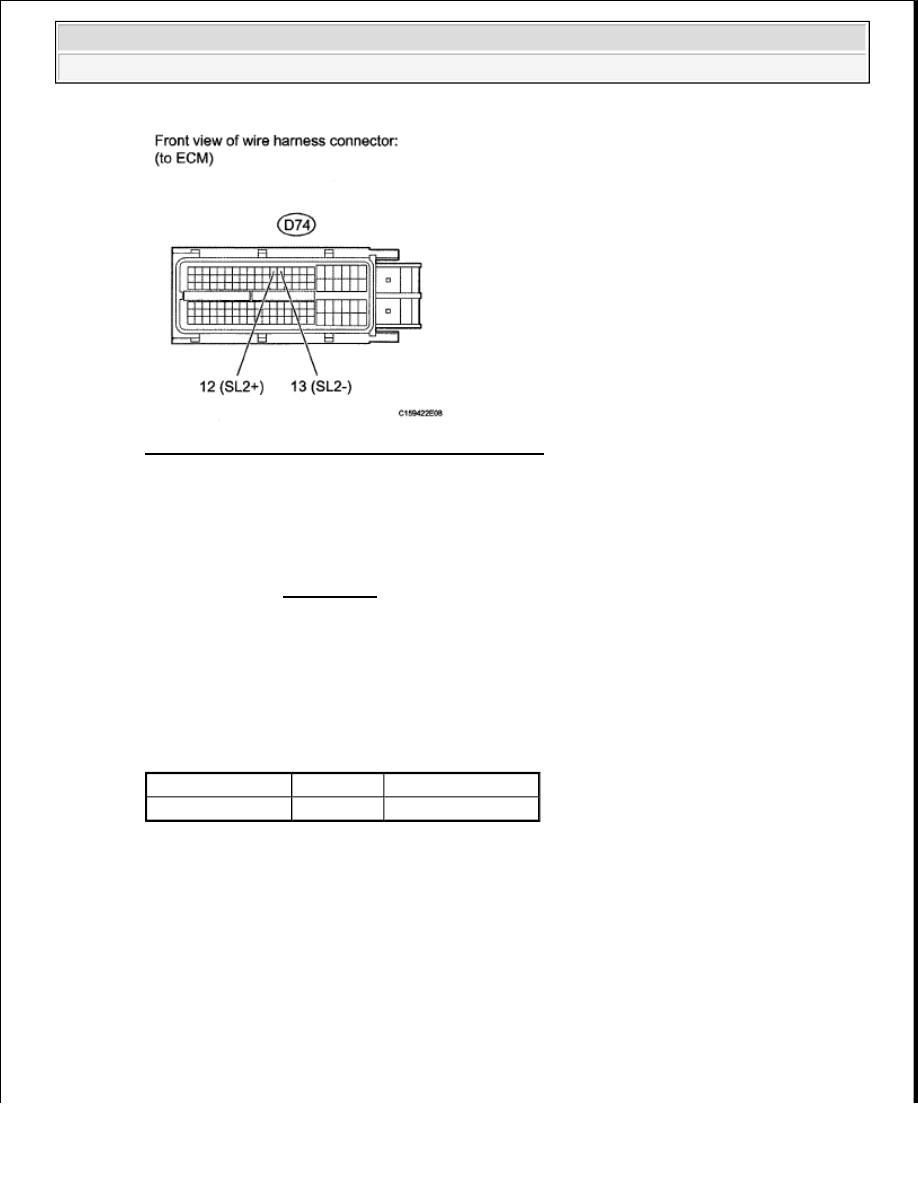

Fig. 67: Identifying D74 ECM Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: for 3UR-FE (See REMOVAL )

OK: for 3UR-FBE (See REMOVAL

3. INSPECT SHIFT SOLENOID VALVE SL2

a. Remove shift solenoid valve SL2.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

c. Connect the battery's positive (+) lead with a 21 W bulb to terminal 1 and the negative (-) lead to

terminal 2 of the solenoid valve connector. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

Tester Connection Condition Specified Condition

1 - 2

20°C (68°F)

5.0 to 5.6 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































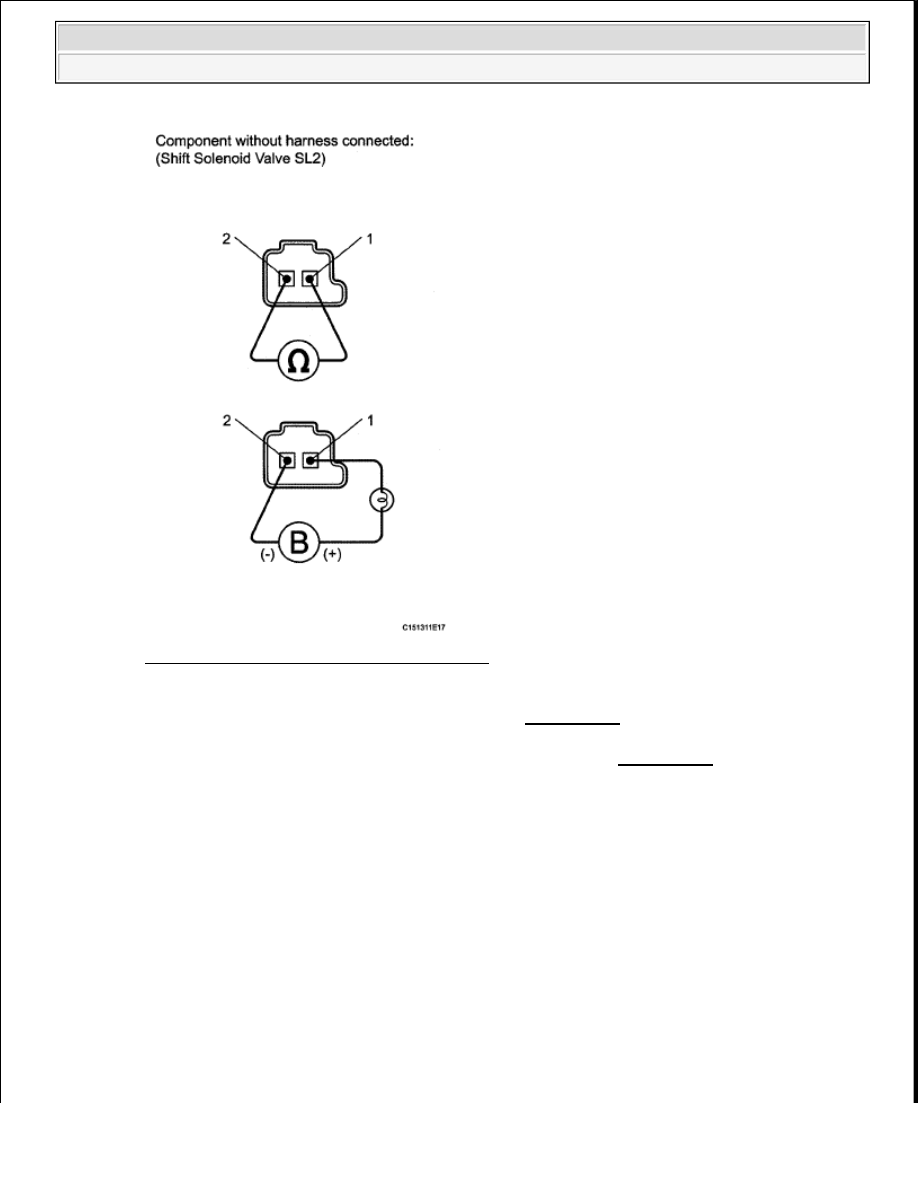

Fig. 68: Identifying Shift Solenoid Valve SL2
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE SHIFT SOLENOID VALVE SL2 (See REMOVAL )

OK: REPAIR OR REPLACE NO. 2 TRANSMISSION WIRE (See REMOVAL )

DTC P0781: 1-2 SHIFT (1-2 SHIFT VALVE)

DESCRIPTION

The 1-2 shift valve performs shifting to 1st gear and other gears. When shifting to 2nd and 4th gears is
impossible, or when the ECM directs the transmission to switch to 5th and 6th gear and the engine overruns
(clutch slips), this DTC is output.
