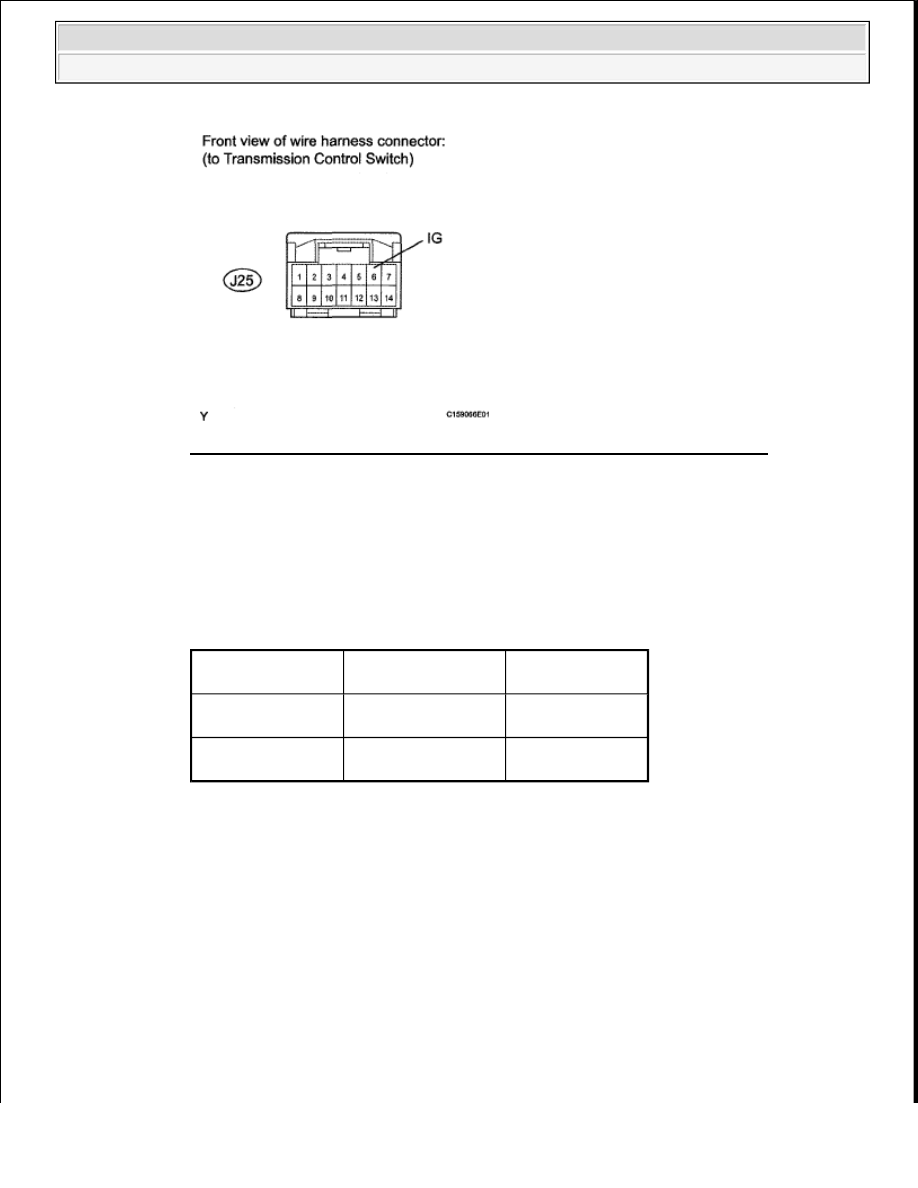

Fig. 26: Identifying J25 Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Floor Shift Type:

1. Disconnect the J24 transmission control switch connector.

2. Measure the voltage according to the value (s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Switch Condition

Specified

Condition

J24-3 (IG) - Body
ground

Ignition switch ON

11 to 14 V

J24-3 (IG) - Body
ground

Ignition switch off

Below 1 V



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































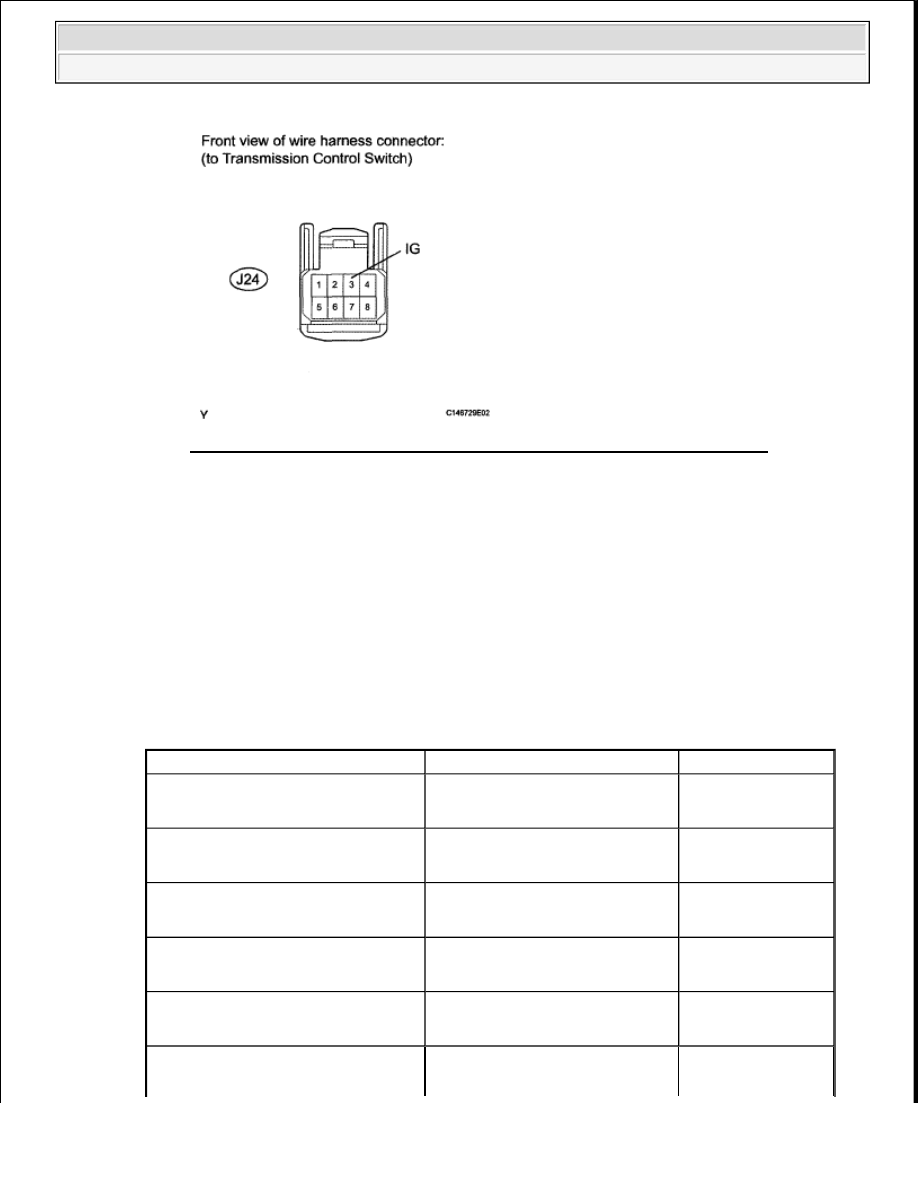

Fig. 27: Identifying J24 Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR (TRANSMISSION CONTROL
SWITCH - IGNITION SWITCH)

OK: Go to next step.

5. CHECK HARNESS AND CONNECTOR (PARK/NEUTRAL POSITION SWITCH - ECM)

a. Disconnect the D74 ECM connector.

b. Measure the voltage according to the value (s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Condition

Specified Condition



D74-2 (P) - Body ground



D74-120 (NSW) - Body ground



Ignition switch ON



Shift lever position on P

11 to 14 V

D74-26 (R) - Body ground



Ignition switch ON



Shift lever position on R

11 to 14 V*



D74-25 (N) - Body ground



D74-120 (NSW) - Body ground



Ignition switch ON



Shift lever position on N

11 to 14 V

D74-27 (D) - Body ground



Ignition switch ON



Shift lever position on D

11 to 14 V



D74-2 (P) - Body ground



D74-120 (NSW) - Body ground



Ignition switch ON



Shift lever position not on P

Below 1 V

D74-26 (R) - Body ground



Ignition switch ON

Below 1 V



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































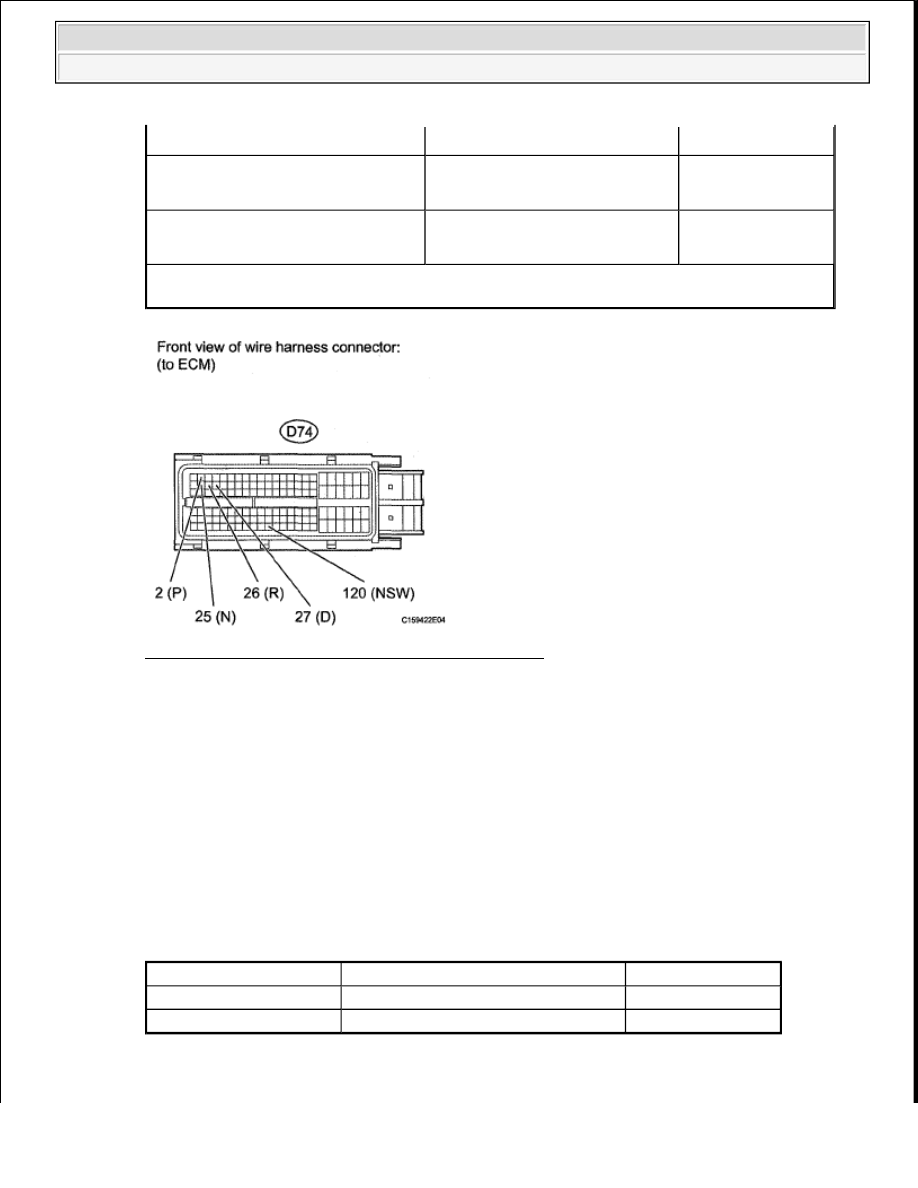

Fig. 28: Identifying D74 ECM Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to next step.

6. CHECK HARNESS AND CONNECTOR (TRANSMISSION CONTROL SWITCH - ECM)

a. Disconnect the A24 ECM connector.

b. Turn the ignition switch to ON.

c. Measure the voltage according to the value (s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE



Shift lever position not on R



D74-25 (N) - Body ground



D74-120 (NSW) - Body ground



Ignition switch ON



Shift lever position not on N

Below 1 V

D74-27 (D) - Body ground



Ignition switch ON



Shift lever position not on D

Below 1 V

HINT:
*: The voltage will drop slightly due to the turning on of the back up light.

Tester Connection

Condition

Specified Condition

A24-25 (S) - Body ground Shift lever position on S, "+" or "-"

11 to 14 V

A24-25 (S) - Body ground Shift lever position not on S, "+" or "-"

Below 1 V



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































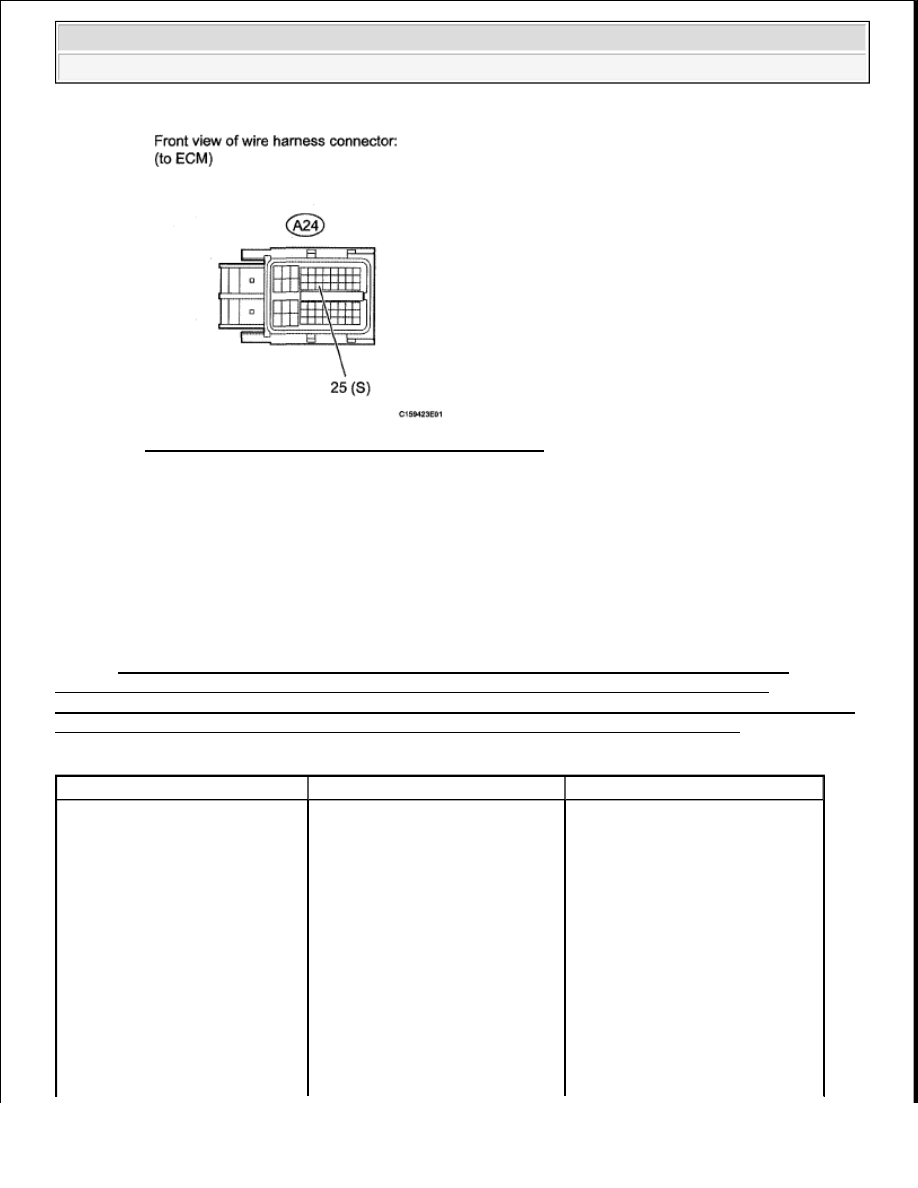

Fig. 29: Identifying A24 ECM Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE ECM (See ECM )

DTC P0711: TRANSMISSION FLUID TEMPERATURE SENSOR "A" PERFORMANCE

DESCRIPTION

Refer to DTC P0710, P0712, P0713: TRANSMISSION FLUID TEMPERATURE SENSOR "A"
CIRCUIT; TRANSMISSION FLUID TEMPERATURE SENSOR TRANSMISSION FLUID
TEMPERATURE SENSOR "A" CIRCUIT LOW INPUT; TRANSMISSION FLUID TEMPERATURE
SENSOR TRANSMISSION FLUID TEMPERATURE SENSOR "A" Circuit High Input .

DTC DETECTION CONDITION TABLE

DTC Code

DTC Detection Condition

Trouble Area

P0711

When either condition below is
met:
1. Conditions (a), (b), (c), (d) and
(e) are met (2 trip detection logic)
(a) After the engine is stopped, 5
hours or more elapse before the
engine is started
(b) 10 minutes elapse after the
engine is started
(c) The vehicle is driven 4.9 km
(3.1 miles) or more after the
engine is started
(d) IAT is 15°C (59°F) or more
(e) ECT is 15°C (59°F) or more

No. 1 transmission wire (No. 1
ATF temperature sensor)
