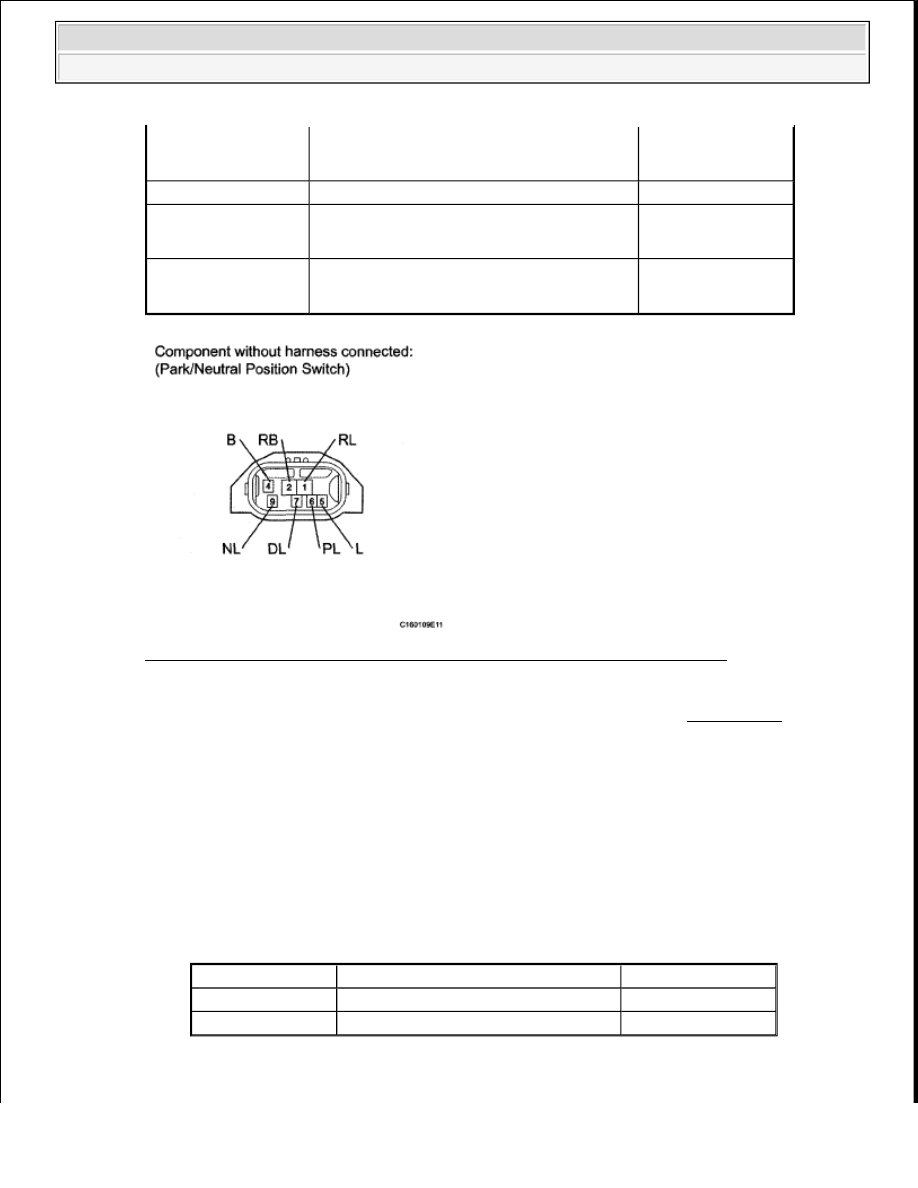

Fig. 22: Identifying D35 Park/Neutral Position Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE PARK/NEUTRAL POSITION SWITCH ASSEMBLY (See REMOVAL )

OK: Go to next step.

2. INSPECT TRANSMISSION CONTROL SWITCH

a. for Column Shift Type:

1. Disconnect the J25 transmission control switch connector.

2. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE



2 (RB) - 6 (PL)



4 (B) - 5 (L)

Shift lever position not on P

10 kohms or higher

2 (RB) - 1 (RL)

Shift lever position not on R

10 kohms or higher



2 (RB) - 9 (NL)



4 (B) - 5 (L)

Shift lever position not on N

10 kohms or higher

2 (RB) - 7 (DL)



Shift lever position not on D



Shift lever position not on S, "+" or "-"

10 kohms or higher

Tester Connection

Condition

Specified Condition

6 (IG) - 13 (S)

Shift lever position on S, "+" or "-"

Below 1 ohms

6 (IG) - 13 (S)

Shift lever position not on S, "+" or "-" 10 kohms or higher



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































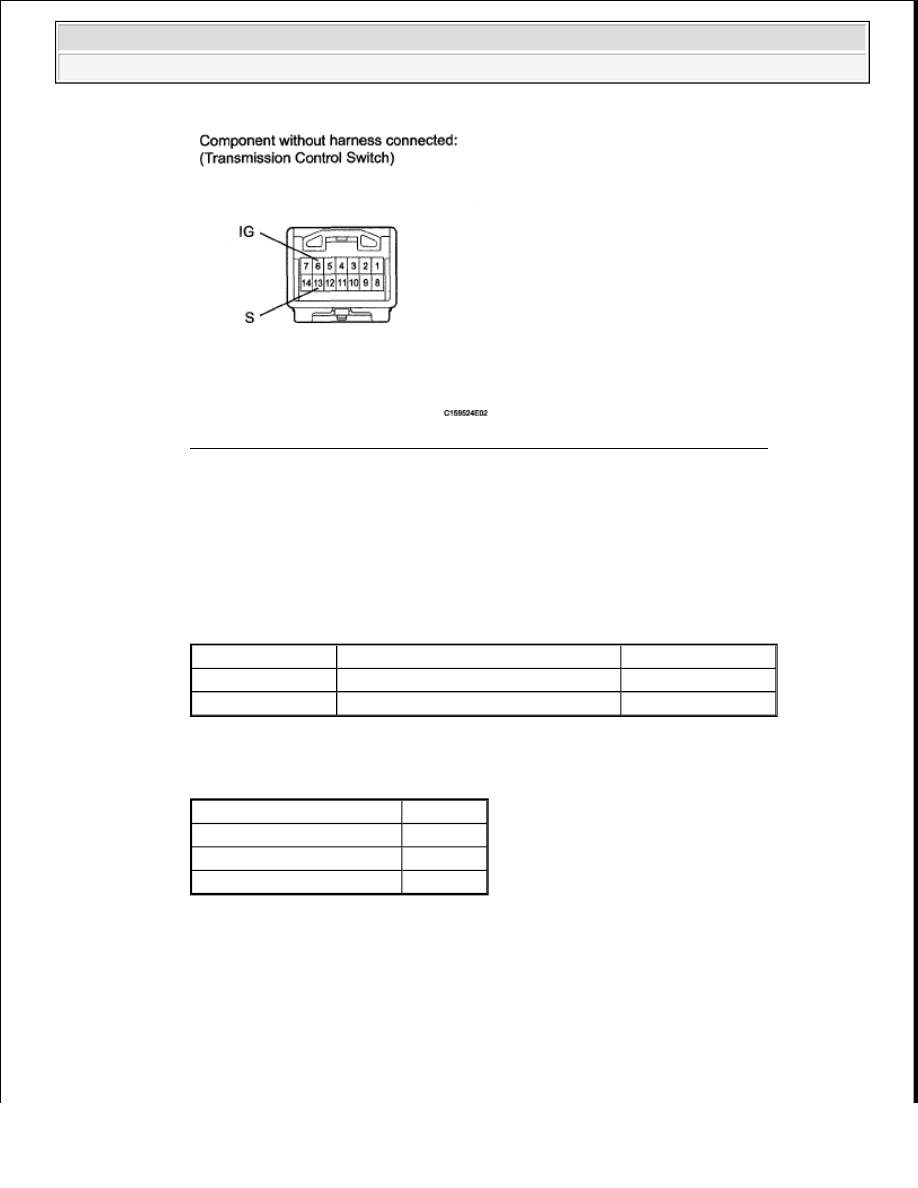

Fig. 23: Identifying J25 Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Floor Shift Type:

1. Disconnect the J24 transmission control switch connector.

2. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Result

RESULT REFERENCE

Tester Connection

Condition

Specified Condition

3 (IG) - 7 (S)

Shift lever position on S, "+" or "-"

Below 1 ohms

3 (IG) - 7 (S)

Shift lever position not on S, "+" or "-" 10 kohms or higher

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































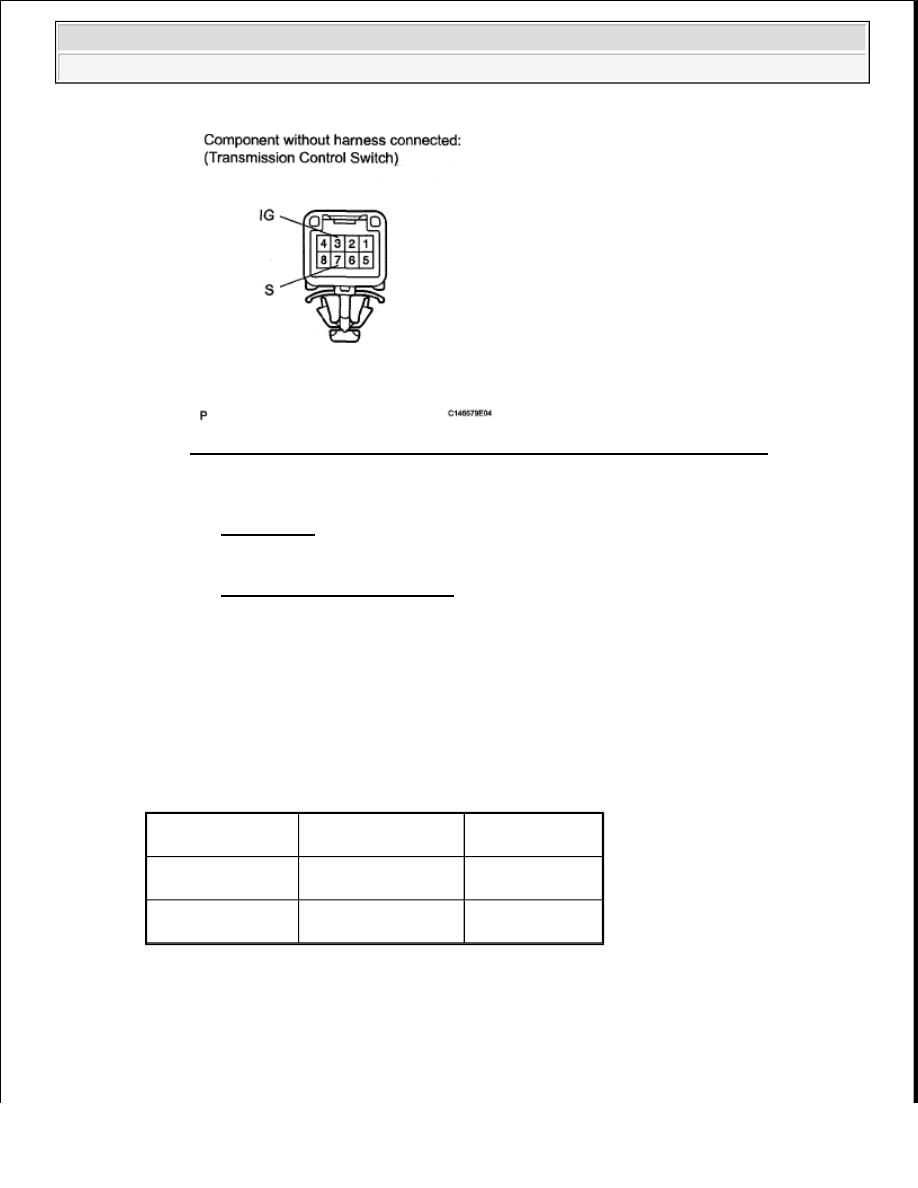

Fig. 24: Identifying J24 Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

B: REPLACE COLUMN SHIFT LEVER SUB-ASSEMBLY (TRANSMISSION CONTROL
SWITCH) (See REMOVAL )

C: REPLACE TRANSMISSION FLOOR SHIFT ASSEMBLY (TRANSMISSION CONTROL
SWITCH) (See ON-VEHICLE INSPECTION )

A: Go to next step.

3. CHECK PARK/NEUTRAL POSITION SWITCH ASSEMBLY (POWER SOURCE)

a. Disconnect the D35 park/neutral position switch connector.

b. Measure the voltage according to the value (s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Switch Condition

Specified

Condition

D35-2 (RB) - Body
ground

Ignition switch ON

11 to 14 V

D35-2 (RB) - Body
ground

Ignition switch off

Below 1 V



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































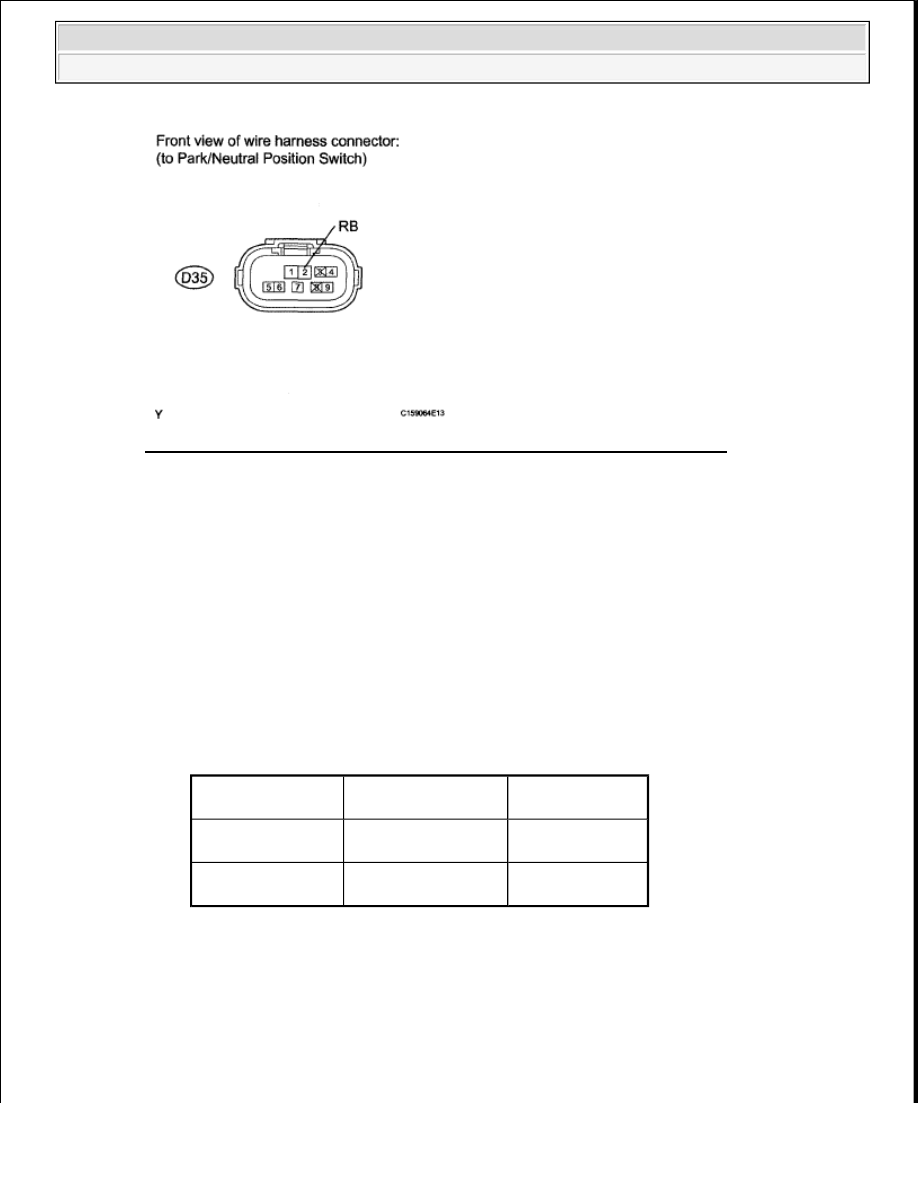

Fig. 25: Identifying D35 Park/Neutral Position Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR (PARK/NEUTRAL POSITION
SWITCH - IGNITION SWITCH)

OK: Go to next step.

4. CHECK TRANSMISSION CONTROL SWITCH (POWER SOURCE)

a. for Column Shift Type:

1. Disconnect the J25 transmission control switch connector.

2. Measure the voltage according to the value (s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Switch Condition

Specified

Condition

J25-6 (IG) - Body
ground

Ignition switch ON

11 to 14 V

J25-6 (IG) - Body
ground

Ignition switch off

Below 1 V
