PRECAUTION

1. REMOVAL AND INSTALLATION OF THE TIRE PRESSURE WARNING VALVE SUB-

ASSEMBLY

a. When installing a tire, make sure that the tire pressure warning valve and transmitter does not

interfere with the tire bead in order to prevent damage to the sensor.

b. After completing the installation, remove the valve core to rapidly release the air in the tire and

check that the warning light comes on. If the warning light does not come on, the system may be
defective.

c. If there is an air leakage, tighten the nut to a torque of 4.0 N*m (41 kgf*cm, 35 in.*lbf) and push

the valve core 2 or 3 times to remove any dirt attached to the valve core. If air continues to leak,
replace the grommet, washer and nut. Use a manufacturer-specified cap.

d. When installing the tire pressure warning valve and transmitter, check that the rim, grommet,

washer and nut are clean. Use a manufacturer-specified cap.

e. When inflating the tire, first install the tire pressure valve straight onto the stem of the tire pressure

warning valve and transmitter.

2. TIRE AND WHEEL REPLACEMENT OR TIRE ROTATION

a. If replacing a tire, be sure to check the grommet of the tire pressure warning valve and transmitter

for damage. If the grommet is damaged, replace the grommet, washer, and nut.

b. If tires and wheels are replaced, register the transmitter ID (see REGISTRATION ).

HOW TO PROCEED WITH TROUBLESHOOTING

1. DIAGNOSIS OF TIRE VIBRATION

1. TIGHTEN WHEEL NUTS

2. INSPECT TIRES (See INSPECTION )

NG: Go to step 3

OK: Go to step 4

3. REPAIR OR REPLACE TIRE (S)

4. INSPECT AND/OR ADJUST WHEEL BALANCE (See INSPECTION )

5. INSPECT FRONT AXLE HUB BEARING LOOSENESS AND AXLE HUB RUNOUT (See

AXLE SYSTEM )

NG: Go to step 6



2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra





2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra























































OK: Go to step 7

6. REPAIR FRONT AXLE HUB BEARING LOOSENESS AND AXLE HUB RUNOUT (See

FRONT AXLE HUB

7. INSPECT REAR AXLE HUB BEARING LOOSENESS AND AXLE HUB RUNOUT (See

ON-VEHICLE INSPECTION )

NG: Go to step 8

OK: Go to step 8

8. PERFORM ROAD TEST

NEXT: RETURN VEHICLE TO CUSTOMER

2. DIAGNOSIS OF IRREGULAR TIRE WEAR

1. INSPECT TIRES (See INSPECTION )

2. REPAIR OR REPLACE TIRE (S)

3. INSPECT AND/OR ADJUST FRONT WHEEL ALIGNMENT (See FRONT WHEEL

ALIGNMENT

4. PERFORM ROAD TEST

NEXT: RETURN VEHICLE TO CUSTOMER

INSPECTION

1. INSPECT TIRE

a. Check the tires for wear and proper inflation pressure.

Standard cold tire inflation pressure

TIRE INFLATION PRESSURE SPECIFICATION TABLE

b. Using a dial indicator, check the tire runout.

Tire runout: 3.0 mm (0.118 in.) or less

Tire size

Front kPa (kgf/cm

2

 , psi) Rear kPa (kgf/cm

2

 , psi)

P255/70R18

210 (2.1, 30)

230 (2.3, 33)

P275/65R18
P275/55R20

P275/65R18

(1)

210 (2.1, 30)

230 (2.3, 33)

(1)

Vehicle with off road package



2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra





























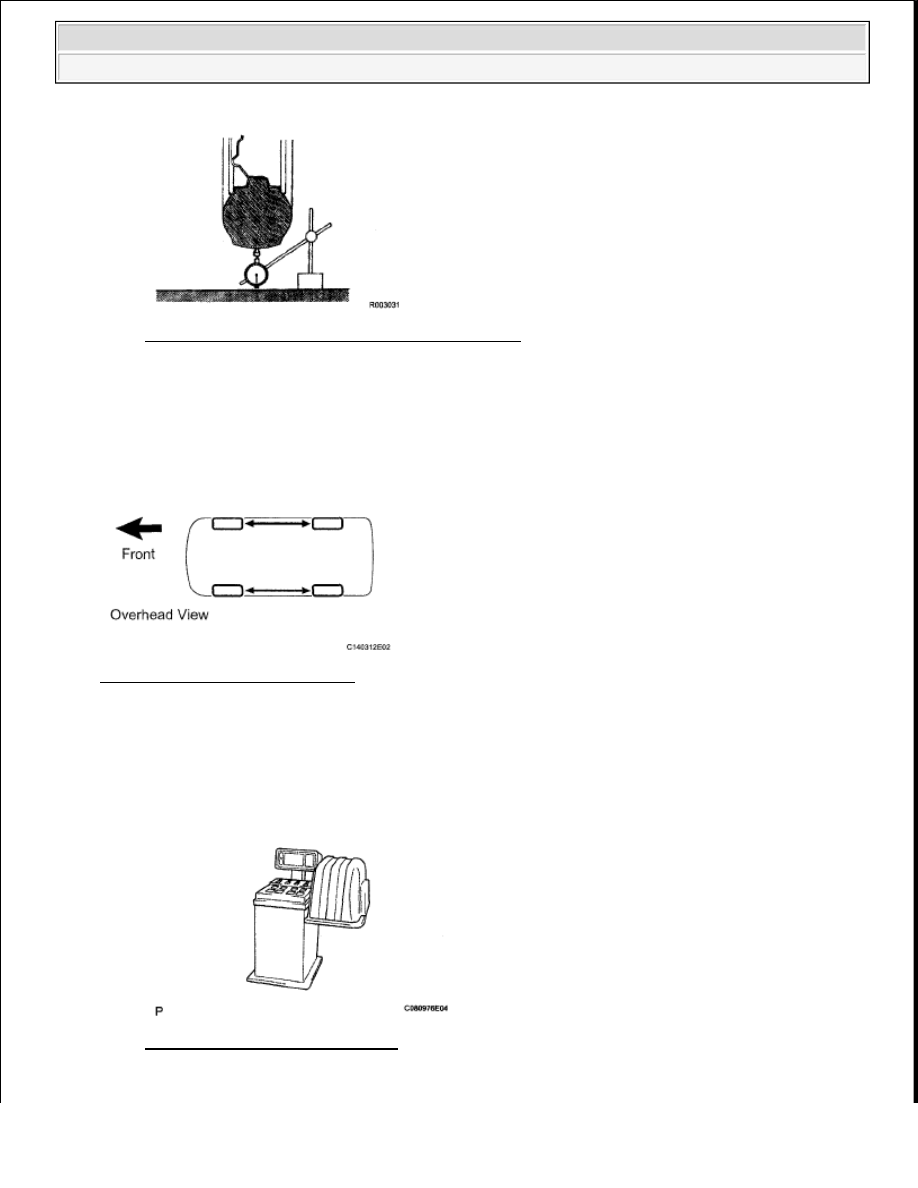

Fig. 1: Checking Tire Runout Using Tire Runout
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. ROTATE TIRE

HINT:

Rotate the tires as shown below.

Fig. 2: Identifying Tires Rotation

3. INSPECT WHEEL BALANCE

a. Check and adjust the off-the-car balance.

b. If necessary, check and adjust the on-the-car balance.

Standard imbalance after adjustment: 8 g (0.0180 lb) or less

Fig. 3: Inspecting Wheel Balance
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra





























4. INSPECT FRONT AXLE HUB

a. Inspect the front axle hub (see ON-VEHICLE INSPECTION ).

5. INSPECT REAR AXLE SHAFT

a. Inspect the rear axle shaft (see INSPECTION ).

TIRE PRESSURE WARNING SYSTEM

PRECAUTION

1. TIRE PRESSURE WARNING SYSTEM PRECAUTION

a. When the tire pressure warning light turns on, immediately check the tire pressures and adjust them

to the specified value(s).

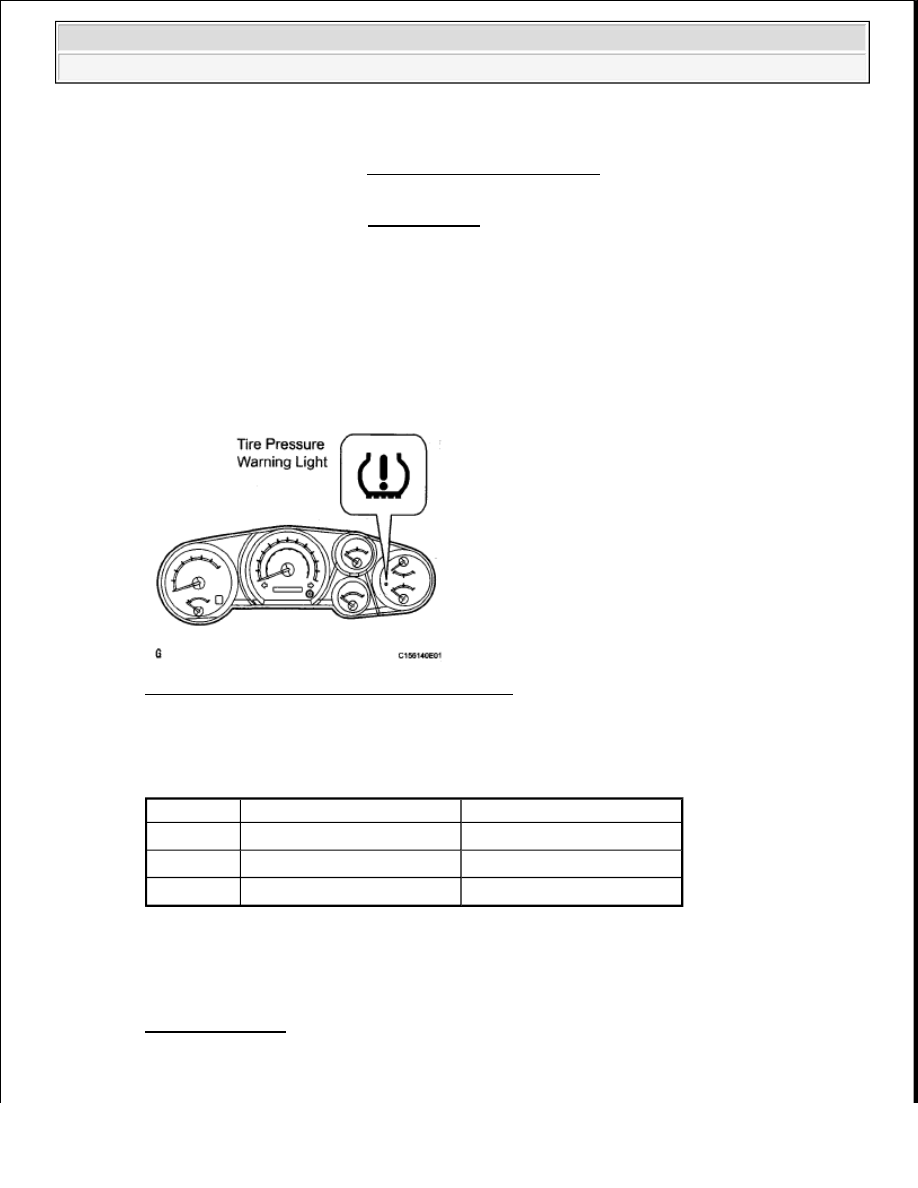

Fig. 4: Identifying Tire Pressure Warning Light
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Cold tire inflation pressure

TIRE INFLATION PRESSURE SPECIFICATION TABLE

b. When the tire pressure warning light turns on after blinking for 1 minute, there is a malfunction in

the system. Check for DTCs.

c. It is necessary to register the transmitter ID in the tire pressure warning ECU after replacing the tire

pressure warning valve and transmitter and/or tire pressure warning ECU (See
REGISTRATION ).

d. When replacing the tire pressure warning ECU:

1. Using the Data List, read the transmitter IDs registered in the ECU and make a note of them

Tire Size

Front Pressure

Rear Pressure

P255/70R18 210 kPa (2.1 kgf/cm

2

 , 30 psi) 230 kPa (2.3 kgf/cm

2

 , 33 psi)

P275/65R18 210 kPa (2.1 kgf/cm

2

 , 30 psi) 230 kPa (2.3 kgf/cm

2

 , 33 psi)

P275/55R20 210 kPa (2.1 kgf/cm

2

 , 30 psi) 230 kPa (2.3 kgf/cm

2

 , 33 psi)
