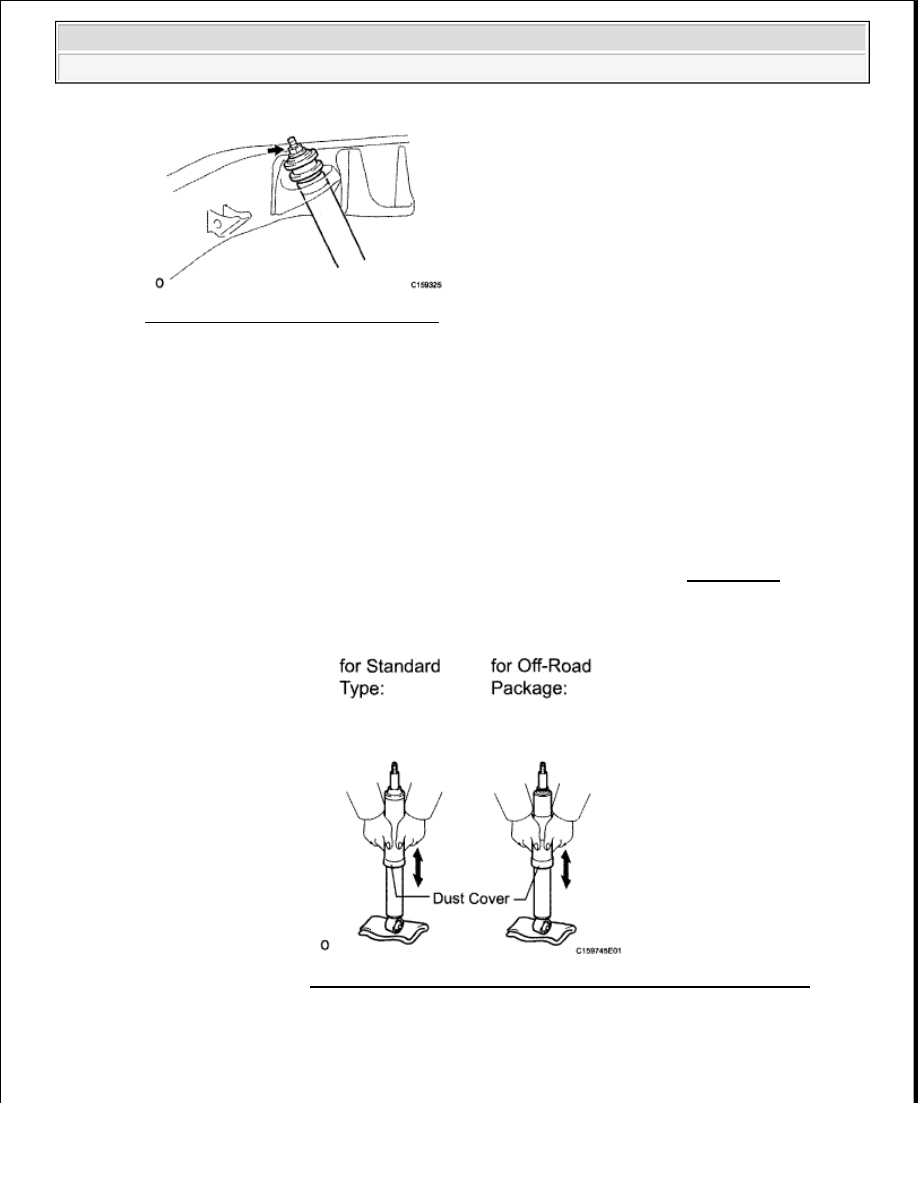

Fig. 86: Locating Shock Absorber Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the 2 retainers and No. 3 cushion from the shock absorber.

INSPECTION

1. INSPECT REAR SHOCK ABSORBER ASSEMBLY LH

a. Compress and extend the shock absorber rod 4 times or more. Check that there is no abnormal

resistance or unusual sound during the operation. If there is any abnormality, replace the shock
absorber assembly with a new one.

INSTALLATION

HINT:

NOTE:



When disposing of the shock absorber, see DISPOSAL .



Do not hold the rear shock absorber by the dust cover, as the
dust cover will come off.

Fig. 87: Compressing And Extending Shock Absorber Rod
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra

































Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

1. TEMPORARILY INSTALL REAR SHOCK ABSORBER ASSEMBLY LH

a. Install the 2 retainers and No. 3 cushion to the shock absorber.

b. Temporarily install the shock absorber, cushion and retainer with the nut.

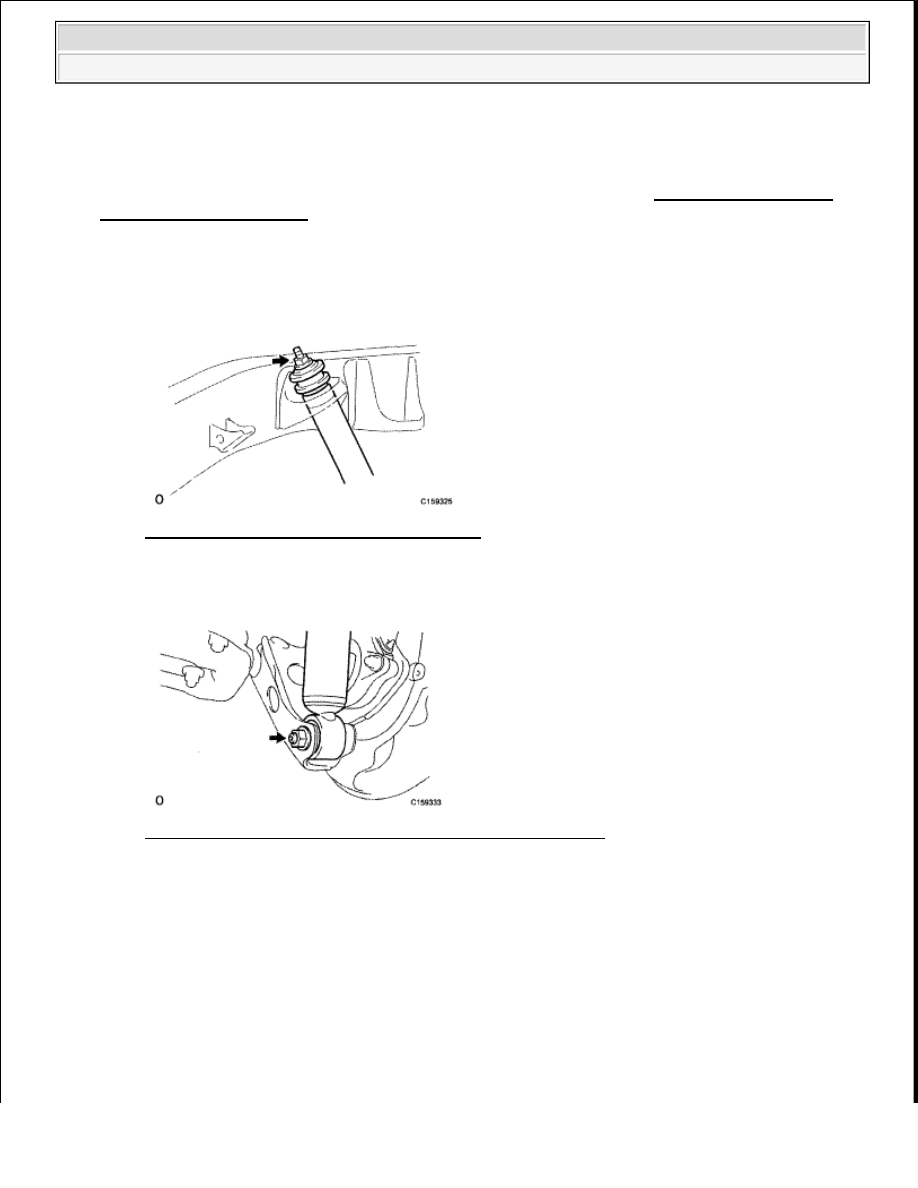

Fig. 88: Locating Rear Shock Absorber Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Temporarily install the lower side of the shock absorber with the bolt and nut.

Fig. 89: Locating Shock Absorber Lower Side Bolt And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. STABILIZE SUSPENSION

a. Lower the vehicle.

b. Press down on the vehicle several times to stabilize the suspension.

3. TIGHTEN REAR SHOCK ABSORBER ASSEMBLY LH

a. Tighten the bolt and 2 nuts.

Torque: Upper side

28 N*m (286 kgf*cm, 21 ft.*lbf)



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































Lower side

90 N*m (918 kgf*cm, 66 ft.*lbf)

4. INSTALL REAR WHEEL

Torque: for Aluminum Wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for Steel Wheel

209 N*m (2131 kgf*cm, 154 ft.*lbf)

5. REMOVE SAFETY STANDS

DISPOSAL

1. DISPOSE OF SHOCK ABSORBER ASSEMBLY REAR

a. Fully extend the rear shock absorber rod.

b. Using a drill, make a hole in the cylinder between A and B shown in the illustration to discharge

the gas inside.

CAUTION: Be careful when drilling because shards of metal may fly about.

Always use the proper safety equipment.

NOTE:

The gas is colorless, odorless and nonpoisonous.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































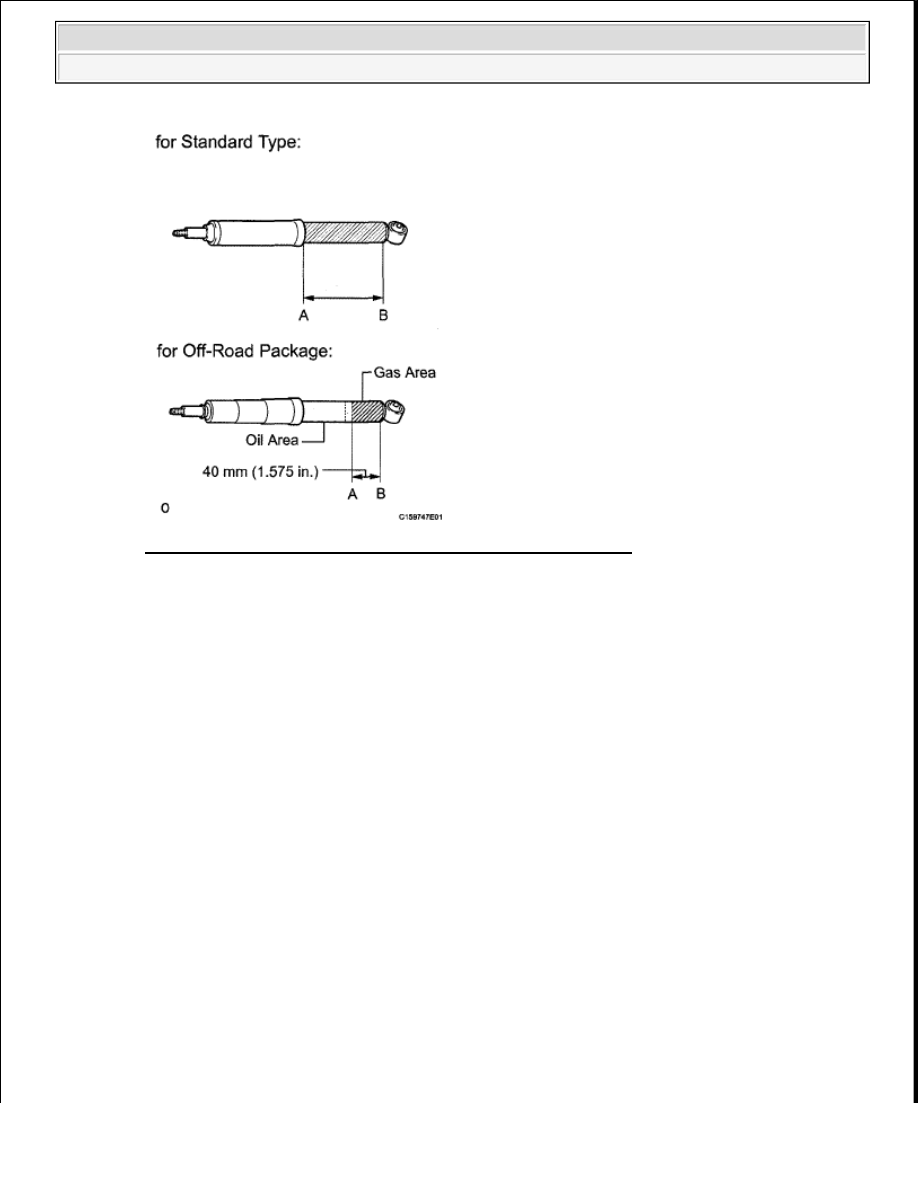

Fig. 90: Identifying Rear Shock Absorber Rod Drilling Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
