a. Remove the front stabilizer bar from the vehicle.

b. Remove the 2 brackets and cushions from the stabilizer bar.

6. REMOVE FRONT N0. 1 STABILIZER BAR BUSH

a. Remove the 2 bushes from the front stabilizer bar.

INSPECTION

1. INSPECT FRONT STABILIZER LINK ASSEMBLY LH

a. Temporarily install the nut, and flip the ball joint stud back and forth 5 times as shown in the

illustration.

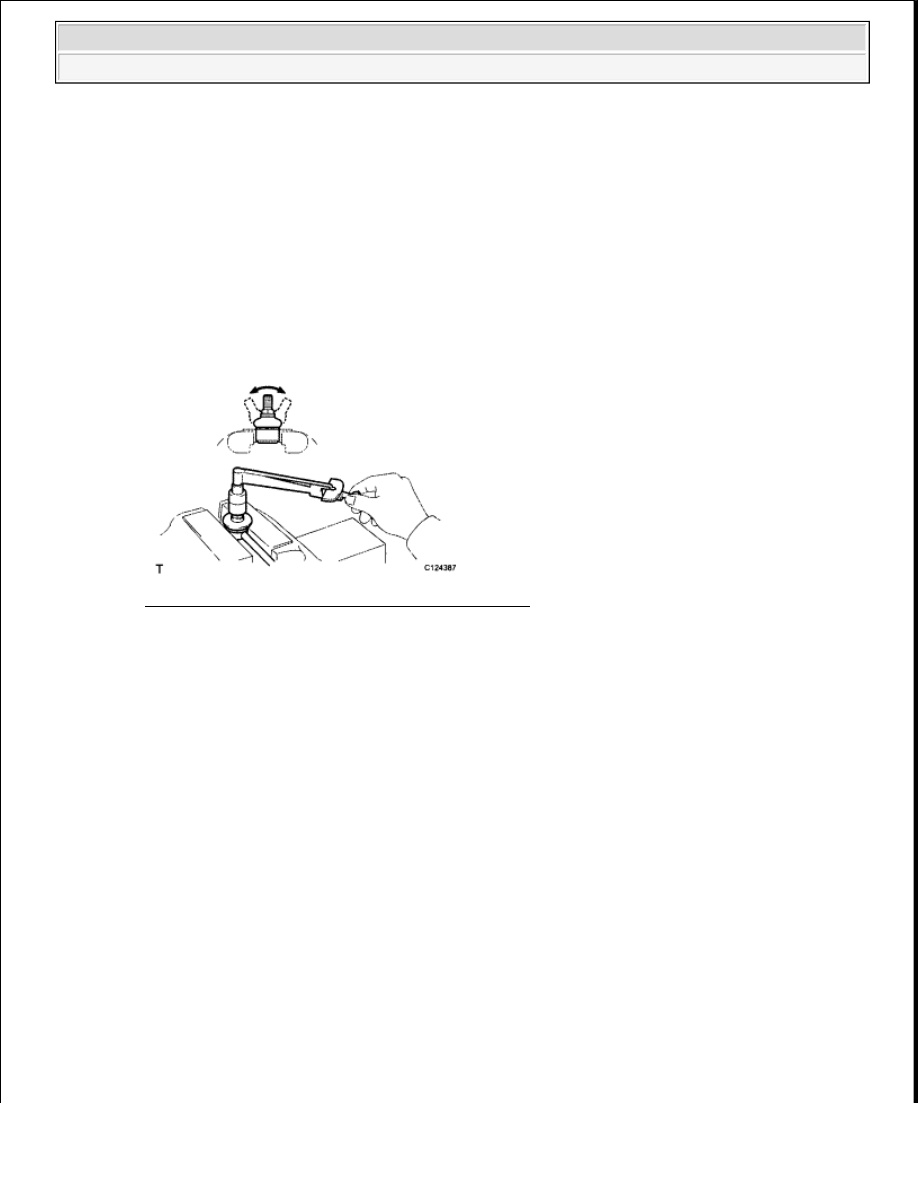

Fig. 59: Checking Ball Joint Stud Turning Torque
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Use a torque wrench to turn the nut continuously at a rate of 2 to 3 seconds per turn. Take the

torque reading on the fifth turn.

Torque: Standard turning torque

0.5 to 3.4 N*m (5.1 to 36 kgf*cm, 4.4 to 30 in.*lbf)

If the value is not within the specified range, replace the front suspension toe control link with a
new one.

c. Check the dust boot for cracks or grease leakage.

INSTALLATION

1. INSTALL FRONT N0. 1 STABILIZER BAR BUSH

a. Install the 2 bushes to the outer side of the bush stoppers on the front stabilizer bar as shown in the

illustration.

NOTE:

Be sure to install the front No. 1 stabilizer bar bushes so that the cut
and bump of each bush faces the front of the vehicle.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































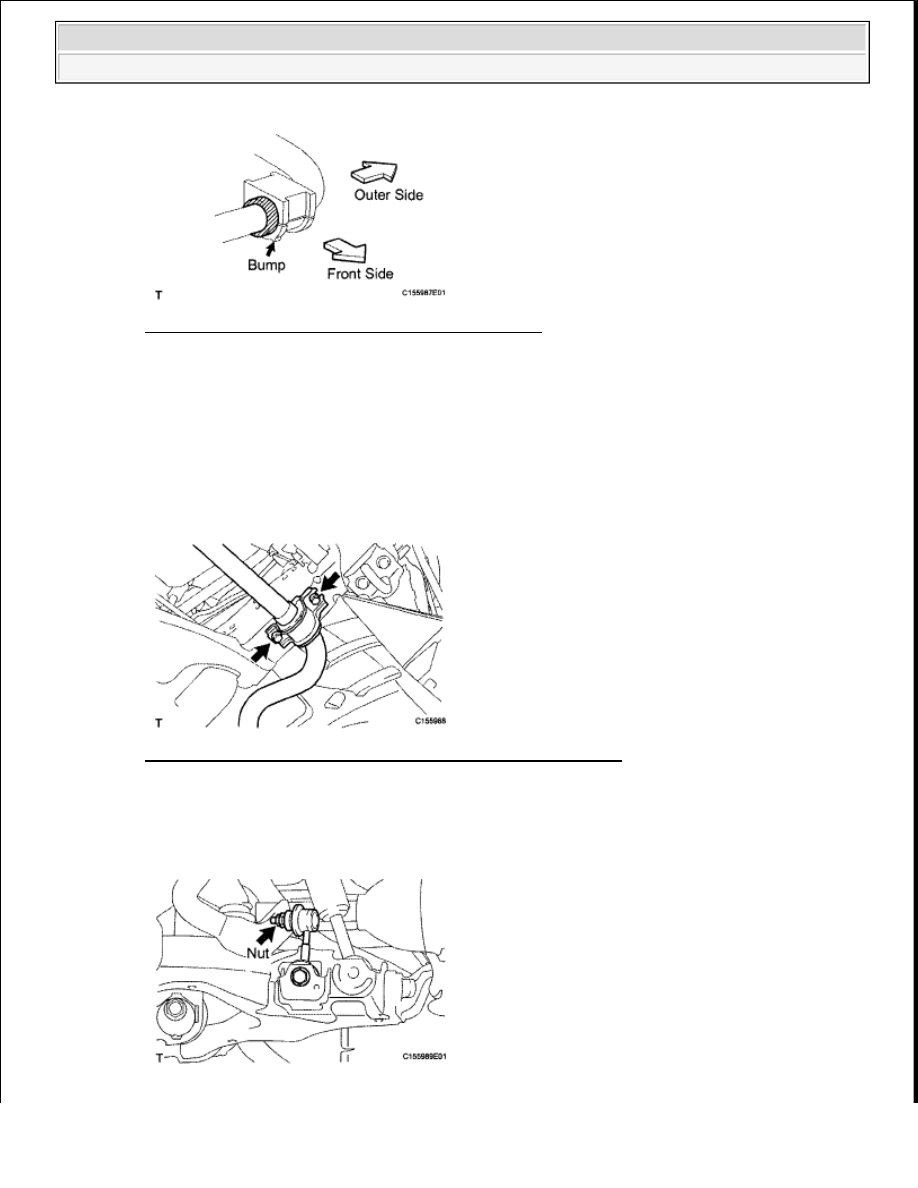

Fig. 60: Identifying Front N0. 1 Stabilizer Bar Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. TEMPORARILY INSTALL FRONT STABILIZER BAR

a. Temporarily install the front stabilizer bar with the 4 bolts and the stabilizer bracket LH and RH.

3. TIGHTEN FRONT STABILIZER BRACKET

a. Tighten the 4 bolts.

Torque: 69 N*m (704 kgf*cm, 51 ft.*lbf)

Fig. 61: Locating Front Stabilizer Bar Brackets And Cushions
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. TEMPORARILY INSTALL FRONT STABILIZER LINK ASSEMBLY LH

a. Temporarily install the stabilizer link with the nut and bolt.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































Fig. 62: Locating Stabilizer Link With Nut And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Tighten the nut.

Torque: 150 N*m (1530 kgf*cm, 111 ft.*lbf)

5. TEMPORARILY INSTALL FRONT STABILIZER LINK ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

6. STABILIZE SUSPENSION (See INSTALLATION )

7. TIGHTEN FRONT STABILIZER LINK ASSEMBLY LH

a. Tighten the bolt.

Torque: 120 N*m (1224 kgf*cm, 89 ft.*lbf)

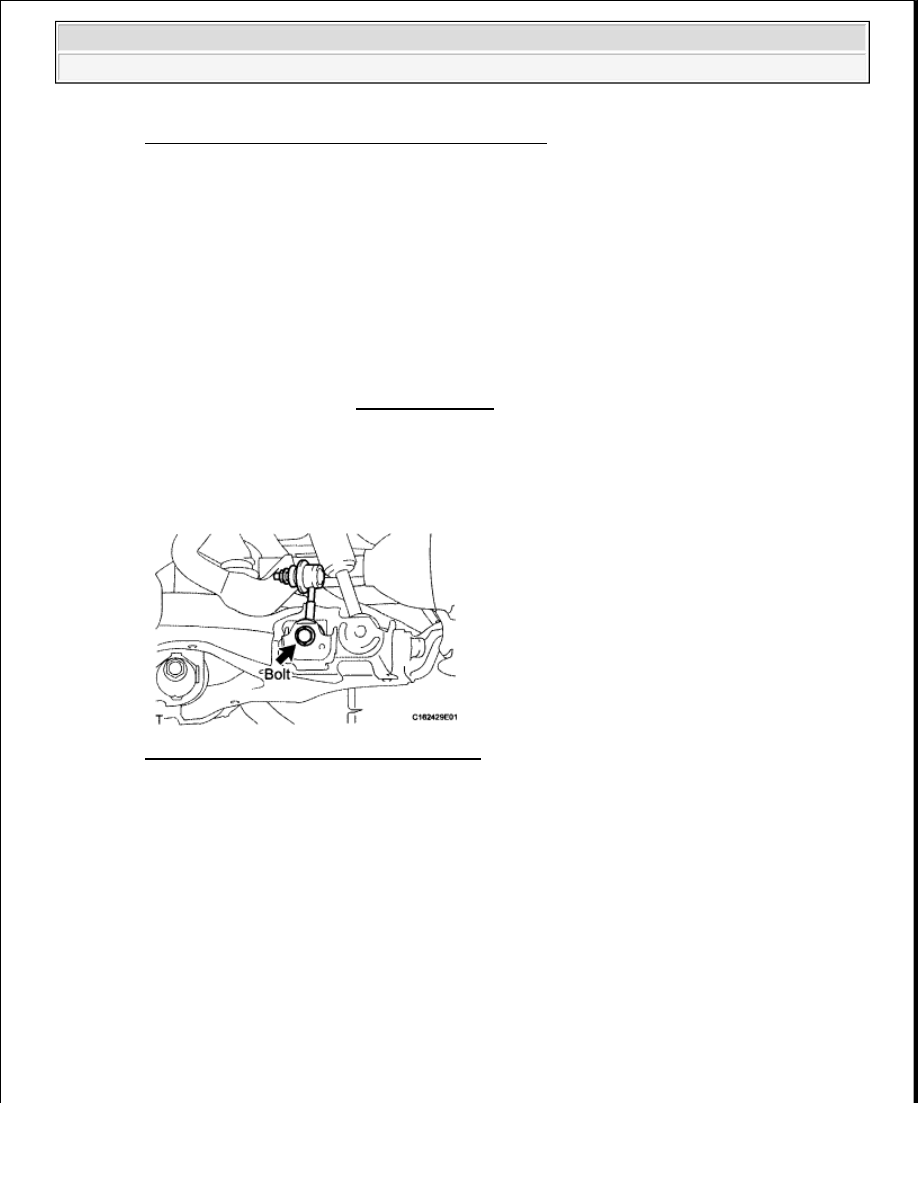

Fig. 63: Locating Front Stabilizer Link Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. TIGHTEN FRONT STABILIZER LINK ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

9. INSTALL FRONT WHEEL

Torque: for Aluminum Wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for Steel Wheel



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































209 N*m (2131 kgf*cm, 154 ft.*lbf)

REAR LEAF SPRING

COMPONENTS

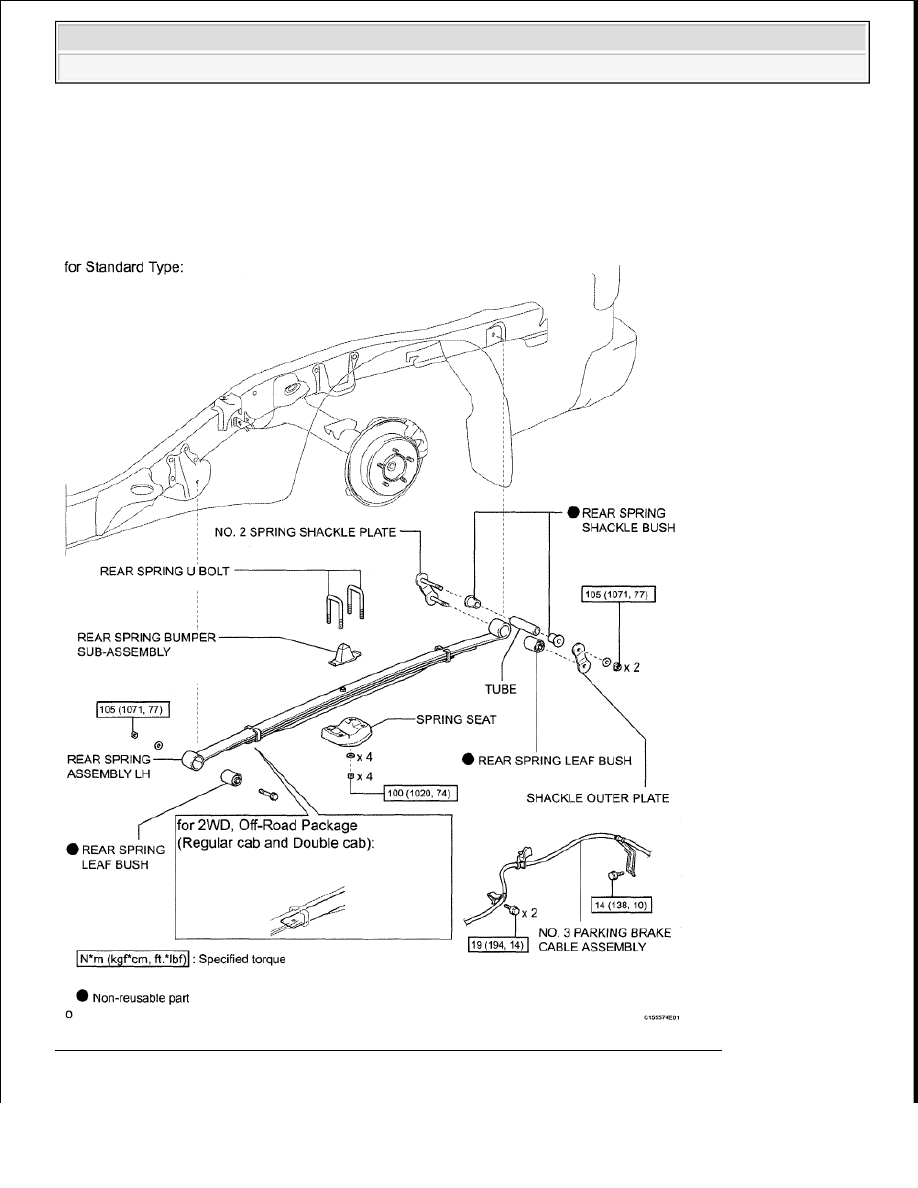

Fig. 64: Identifying Rear Leaf Spring Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra
