Toyota Tundra. Manual - part 2754

Temporarily install the bolt and nut.

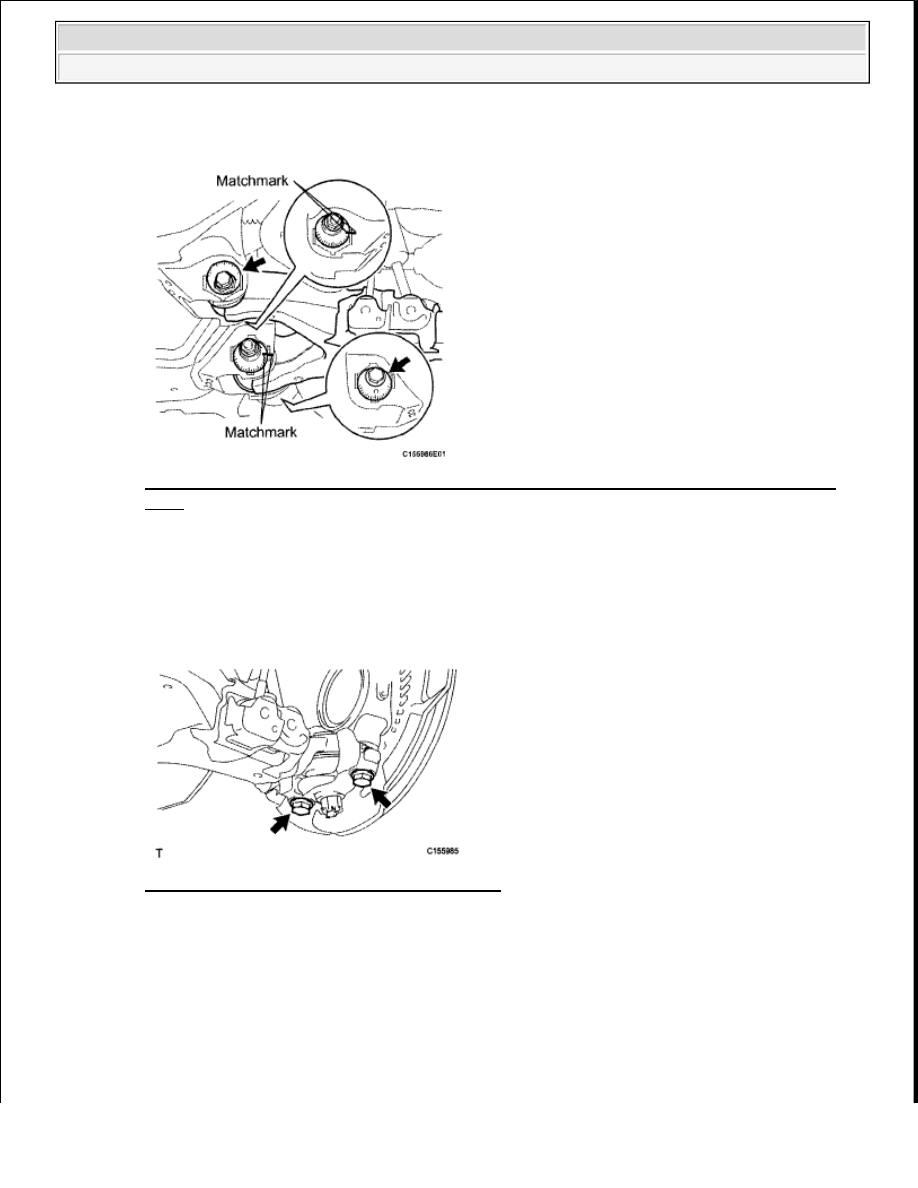

Fig. 52: Aligning Matchmarks On No. 2 Camber Adjusting Cam And No. 2 Toe Adjusting
Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CONNECT FRONT LOWER BALL JOINT ATTACHMENT LH

a. Connect the attachment to the steering knuckle with the 2 bolts.

Torque: 300 N*m (3059 kgf*cm, 221 ft.*lbf)

Fig. 53: Locating Steering Knuckle With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CONNECT FRONT SHOCK ABSORBER WITH COIL SPRING LH

a. Connect the shock absorber with the bolt and nut.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































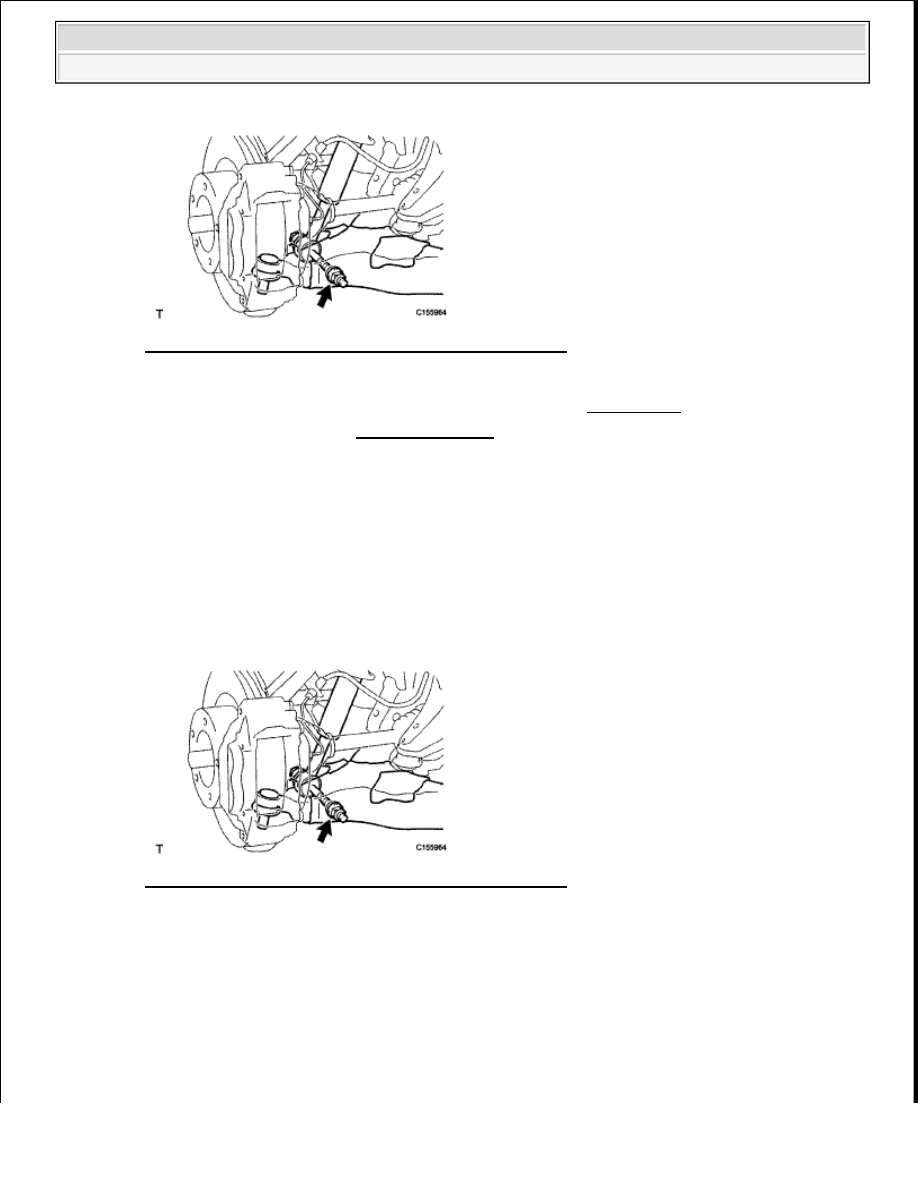

Fig. 54: Locating Shock Absorber Lower Nut And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL FRONT STABILIZER LINK ASSEMBLY LH (See REMOVAL )

5. STABILIZE SUSPENSION (See INSTALLATION )

6. TIGHTEN FRONT N0. 1 SUSPENSION ARM LOWER SUB-ASSEMBLY LH

a. Tighten the bolt and nut.

Torque: 280 N*m (2855 kgf*cm, 207 ft.*lbf)

7. TIGHTEN FRONT SHOCK ABSORBER WITH COIL SPRING

a. Tighten the nut.

Torque: 195 N*m (1988 kgf*cm, 144 ft.*lbf)

Fig. 55: Locating Shock Absorber Lower Nut And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL FRONT WHEEL

Torque: for Aluminum Wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for Steel Wheel



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































209 N*m (2131 kgf*cm, 154 ft.*lbf)

9. INSPECT AND ADJUST FRONT WHEEL ALIGNMENT

a. Inspect and adjust the front wheel alignment (see ADJUSTMENT ).

FRONT STABILIZER BAR

COMPONENTS

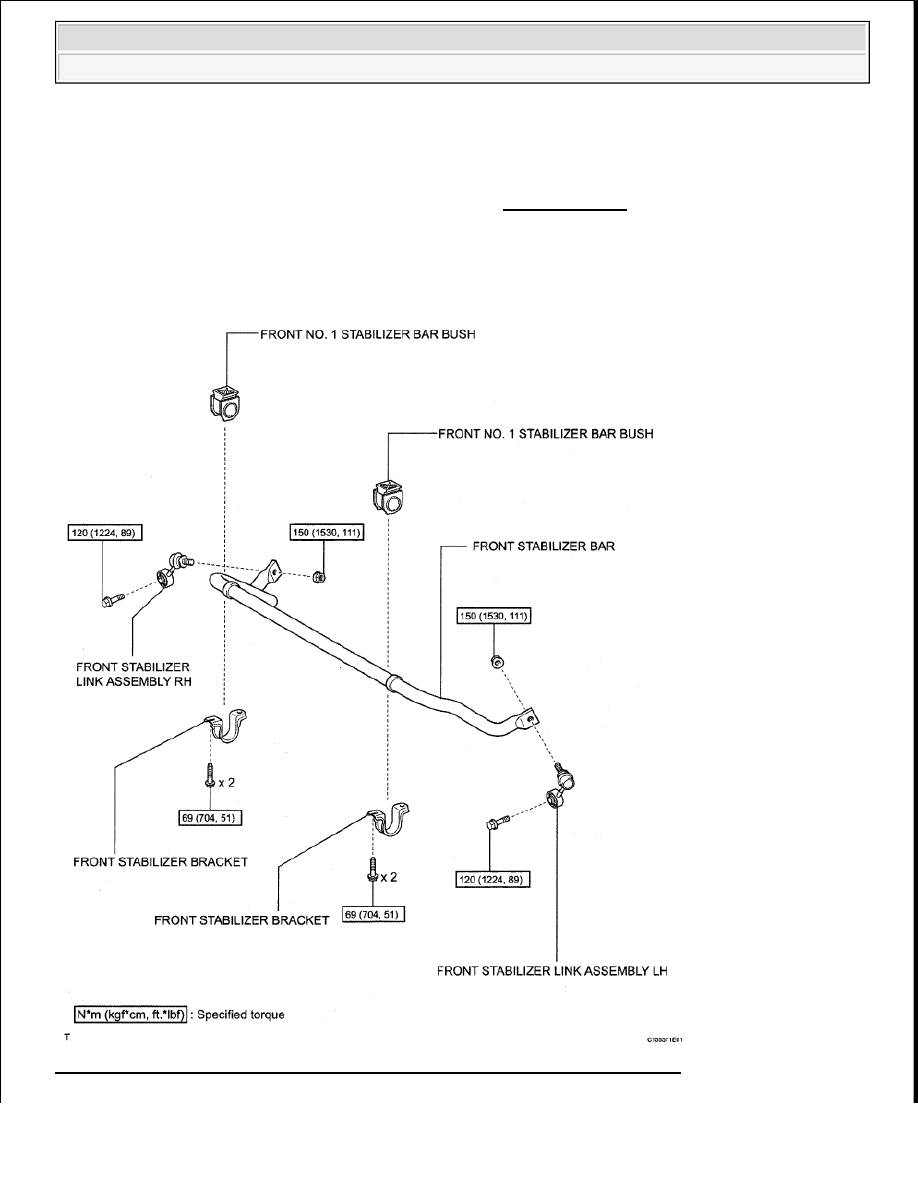

Fig. 56: Identifying Front Stabilizer Bar Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































REMOVAL

1. REMOVE FRONT WHEEL

2. REMOVE FRONT STABILIZER LINK ASSEMBLY LH

a. Remove the bolt, nut and stabilizer link.

HINT:

If the ball joint turns together with the nut, use a 6 mm hexagon wrench to hold the stud.

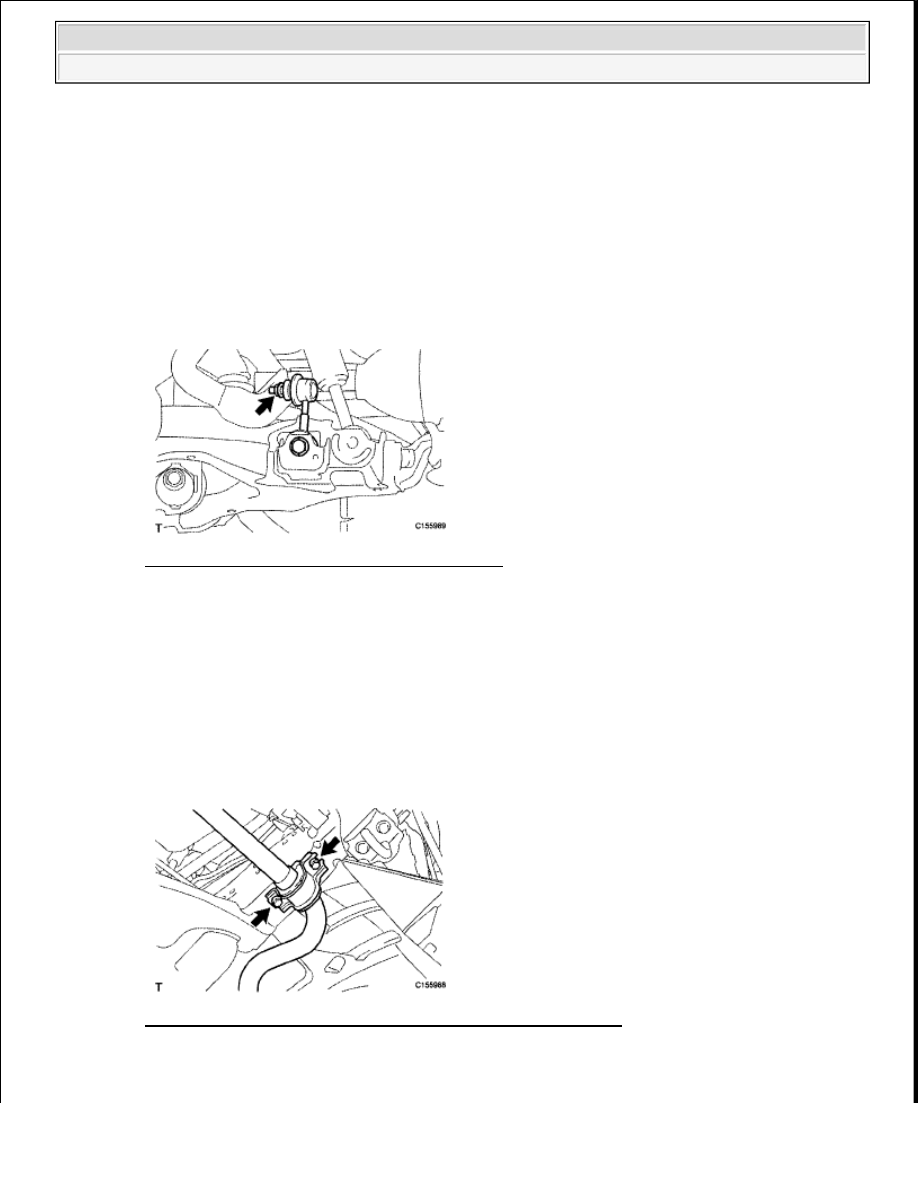

Fig. 57: Locating Stabilizer Link Bolt And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE FRONT STABILIZER LINK ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

4. REMOVE FRONT STABILIZER BRACKET

a. Remove the 4 bolts and 2 brackets.

Fig. 58: Locating Front Stabilizer Bar Brackets And Cushions
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE FRONT STABILIZER BAR
