Standard resistance

STANDARD RESISTANCE SPECIFICATION TABLE

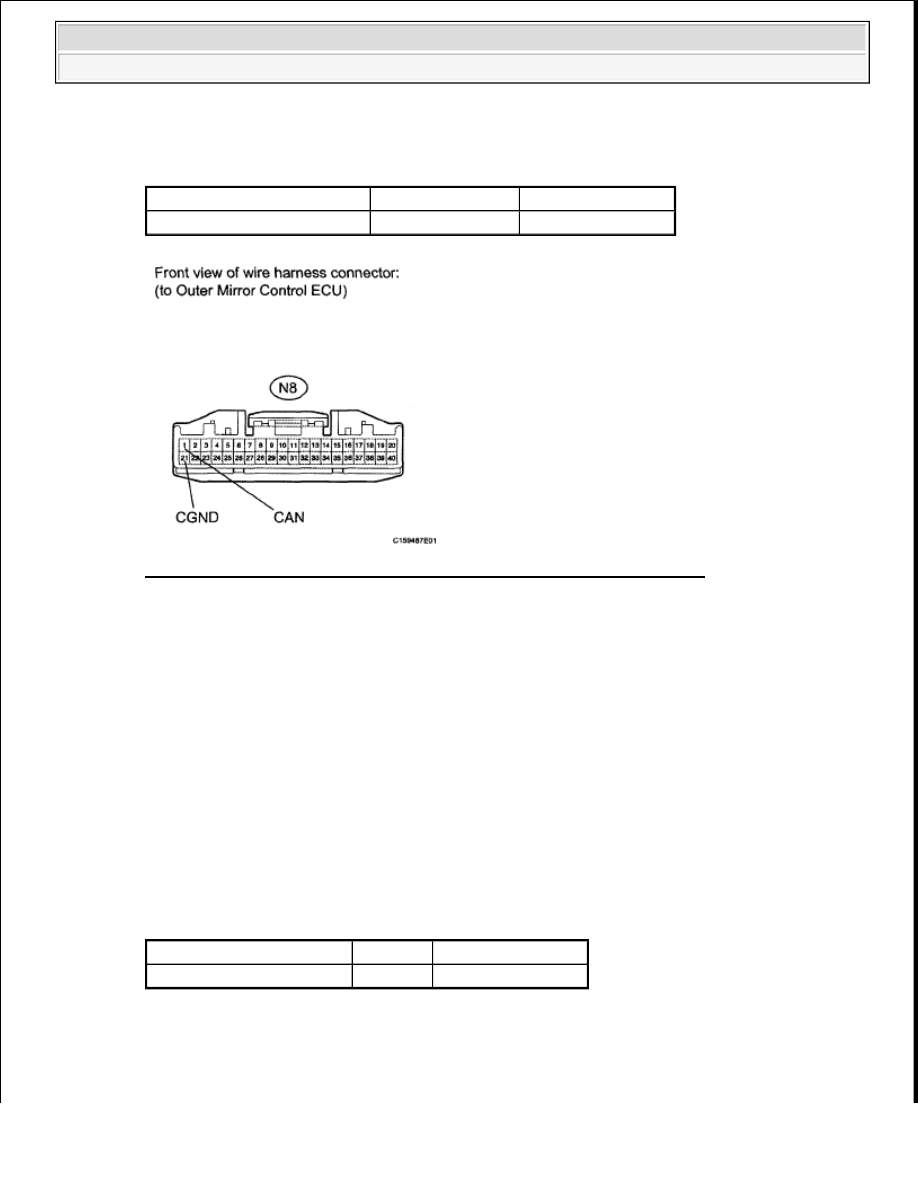

Fig. 31: Identifying N8 Outer Mirror Control ECU Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE OUTER MIRROR CONTROL ECU BRANCH WIRE OR
CONNECTOR (CAN, CGND)

OK: Go to Next Step

3. CHECK HARNESS AND CONNECTOR (OUTER MIRROR CONTROL ECU - BATTERY AND

BODY GROUND)

a. Reconnect the cable from the negative (-) battery terminal before measuring the resistances of the

main wire and the branch wire.

b. Disconnect the N7 outer mirror control ECU connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION TABLE

d. Measure the voltage according to the value(s) in the table below.

Standard voltage

Tester Connection

Switch Condition Specified Condition

N8-1 (CAN) - N8-21 (CGND) Ignition switch OFF

54 to 69 ohms

Tester Connection

Condition Specified Condition

N7-9 (GND) - Body ground Always

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































STANDARD VOLTAGE SPECIFICATION TABLE

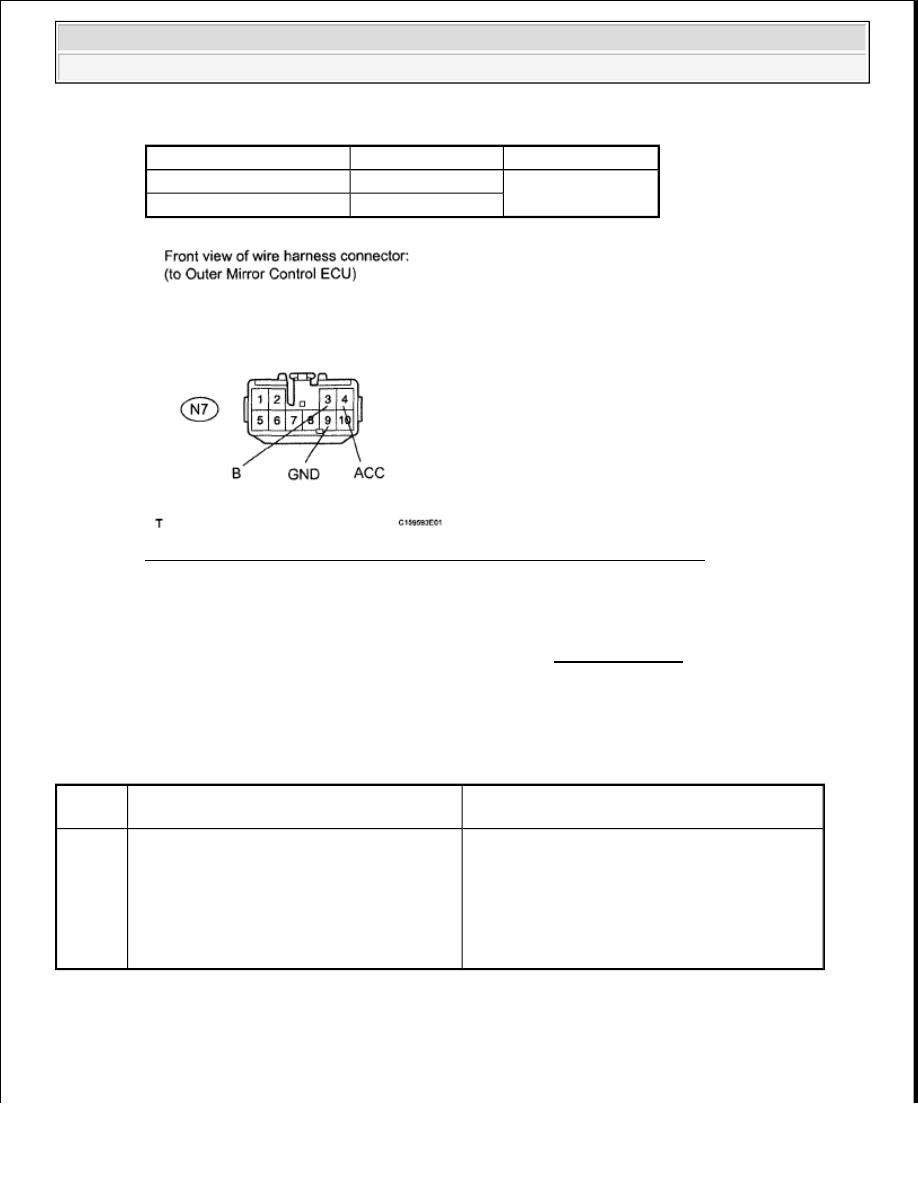

Fig. 32: Identifying N7 Outer Mirror Control ECU Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE OUTER MIRROR CONTROL ECU (See DISASSEMBLY )

DTC U0208: LOST COMMUNICATION WITH "SEAT CONTROL MODULE A"

DESCRIPTION

DTC DETECTION CONDITION AND TROUBLE AREA TABLE

WIRING DIAGRAM

Tester Connection

Switch Condition Specified Condition

N7-3 (B) - Body ground

Always

11 to 14 V

N7-4 (ACC) - Body ground Ignition switch ACC

DTC

Code

DTC Detection Condition

Trouble Area

U0208

No communication from front power seat
control ECU with switch LH



Power source circuit of front power seat
control ECU and switch LH



Front power seat control ECU and switch
LH



Front power seat control ECU and switch
LH branch wire or connector



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra

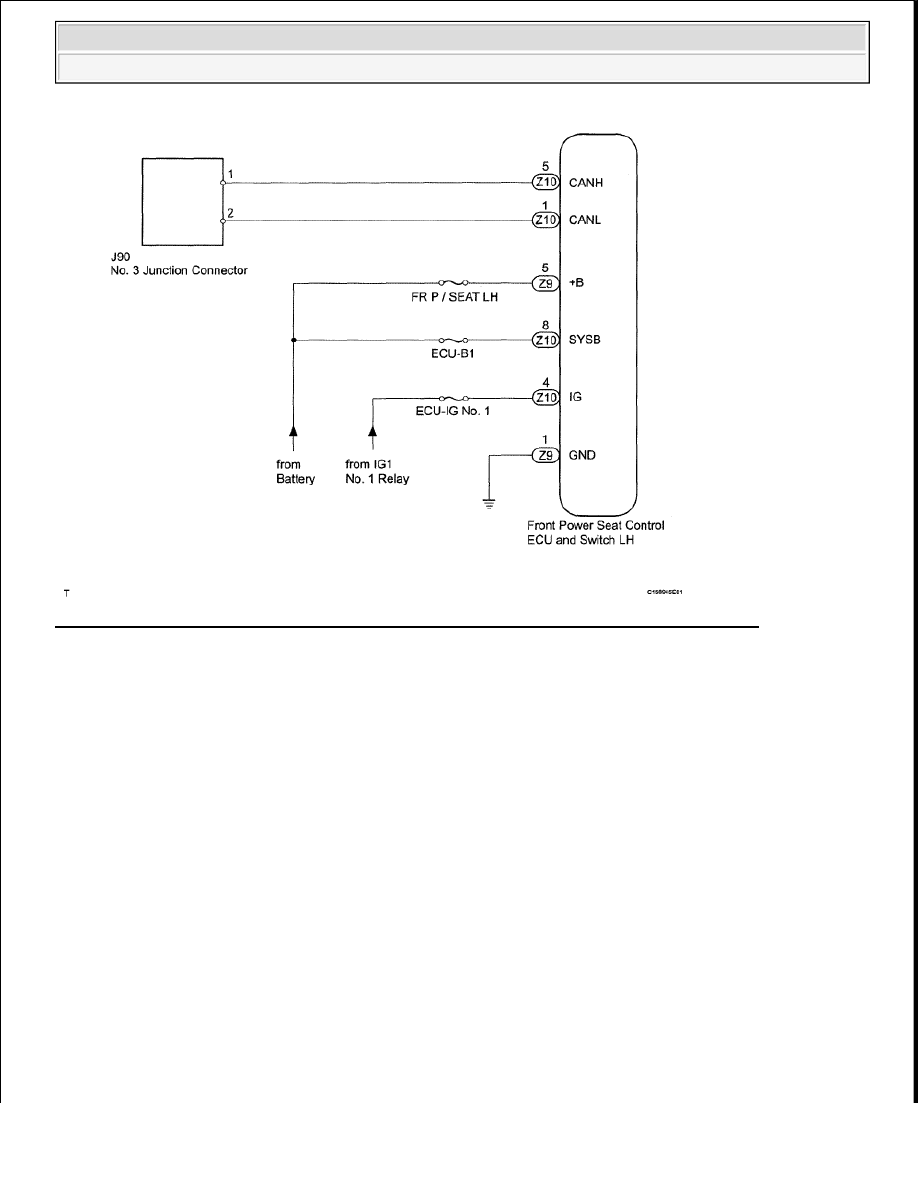

Fig. 33: Identifying Lost Communication With "Seat Control Module A" - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

a. Disconnect the cable from the negative (-) battery terminal before measuring the resistances of the

main wire and the branch wire.

2. CHECK FOR OPEN IN CAN BUS WIRE (FRONT POWER SEAT CONTROL ECU AND

SWITCH LH BRANCH WIRE)

a. Disconnect the Z10 front power seat control ECU and switch LH connector.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:

After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































b. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION TABLE

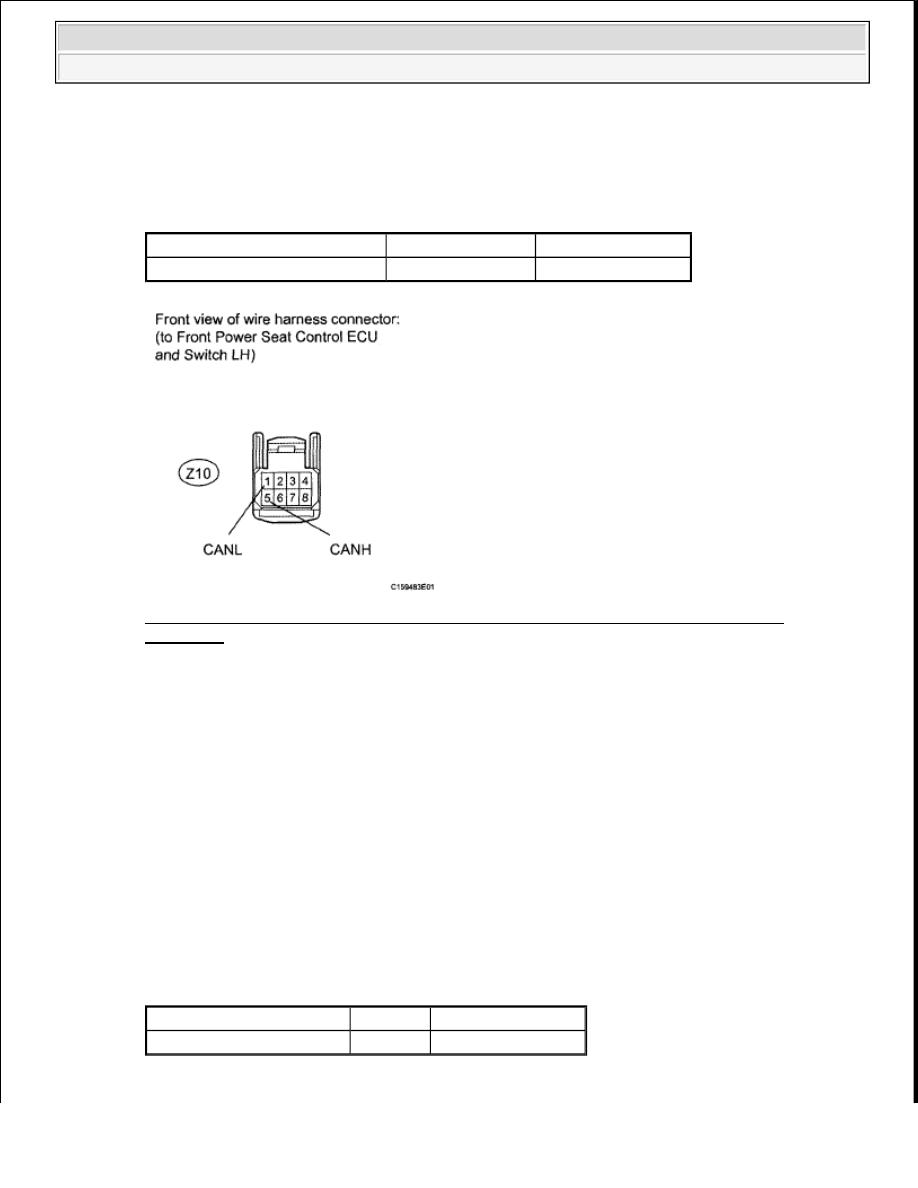

Fig. 34: Identifying Z10 Front Power Seat Control ECU And Switch LH Connector
Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE FRONT POWER SEAT CONTROL ECU AND SWITCH LH
BRANCH WIRE OR CONNECTOR (CANH, CANL)

OK: Go to Next Step

3. CHECK HARNESS AND CONNECTOR (FRONT POWER SEAT CONTROL ECU AND

SWITCH LH - BATTERY AND BODY GROUND)

a. Reconnect the cable from the negative (-) battery terminal before measuring the resistances of the

main wire and the branch wire.

b. Disconnect the Z9 and Z10 front power seat control ECU and switch LH connectors.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION TABLE

d. Measure the voltage according to the value(s) in the table below.

Tester Connection

Switch Condition Specified Condition

Z10-5 (CANH) - Z10-1 (CANL) Ignition switch OFF

54 to 69 ohms

Tester Connection

Condition Specified Condition

Z9-1 (GND) - Body ground Always

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra
