Toyota Tundra. Manual - part 2728

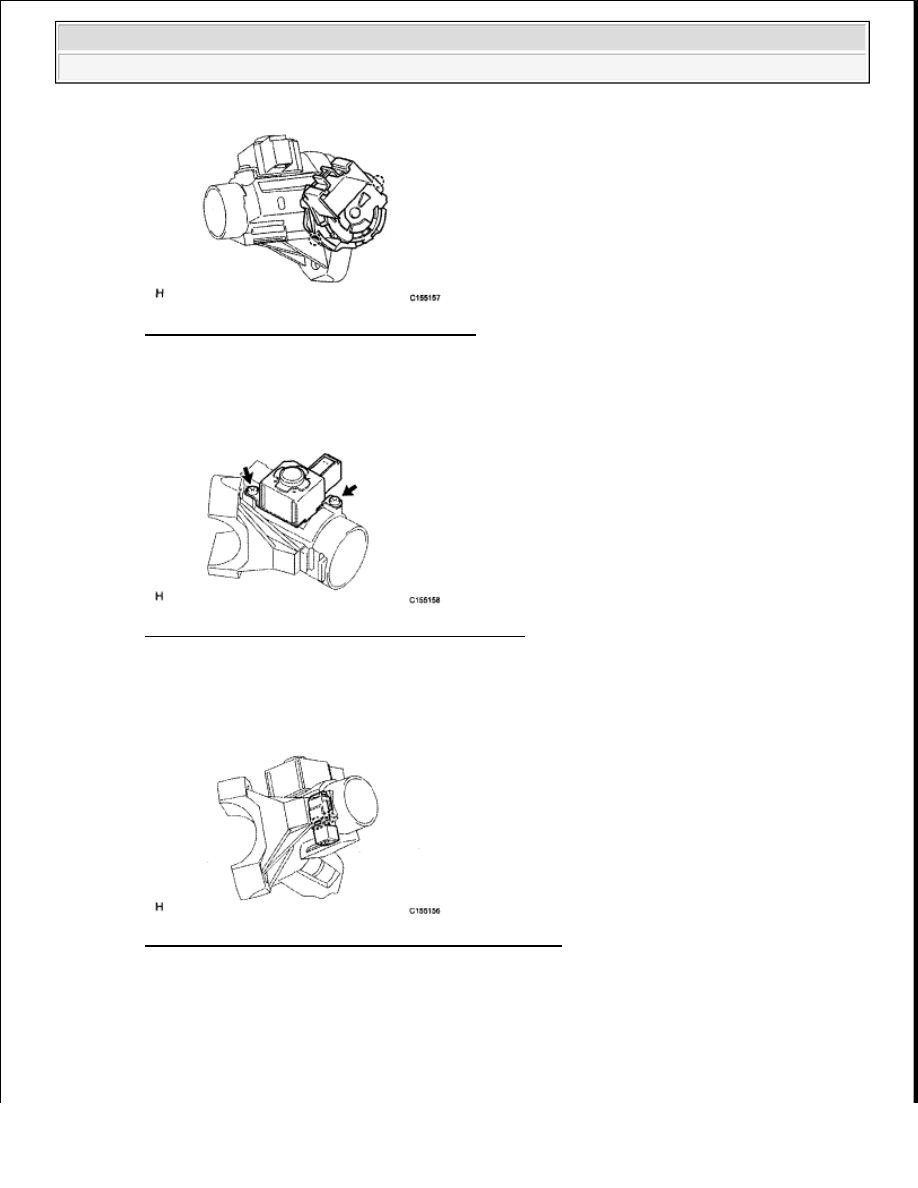

Fig. 118: Identifying Ignition Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL KEY INTERLOCK SOLENOID

a. Install the key interlock solenoid to the steering lock with the 2 screws.

Fig. 119: Locating Key Interlock Solenoid Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL UNLOCK WARNING SWITCH ASSEMBLY

a. Attach the 2 claws to install the unlock warning switch to the steering lock.

Fig. 120: Identifying Unlock Warning Switch & Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL IGNITION SWITCH LOCK CYLINDER

a. Check that the ignition switch lock cylinder is in the ACC position.

b. Install the ignition switch lock cylinder to the steering lock sub-assembly.

c. Check that the ignition switch lock cylinder assembly is securely installed.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra

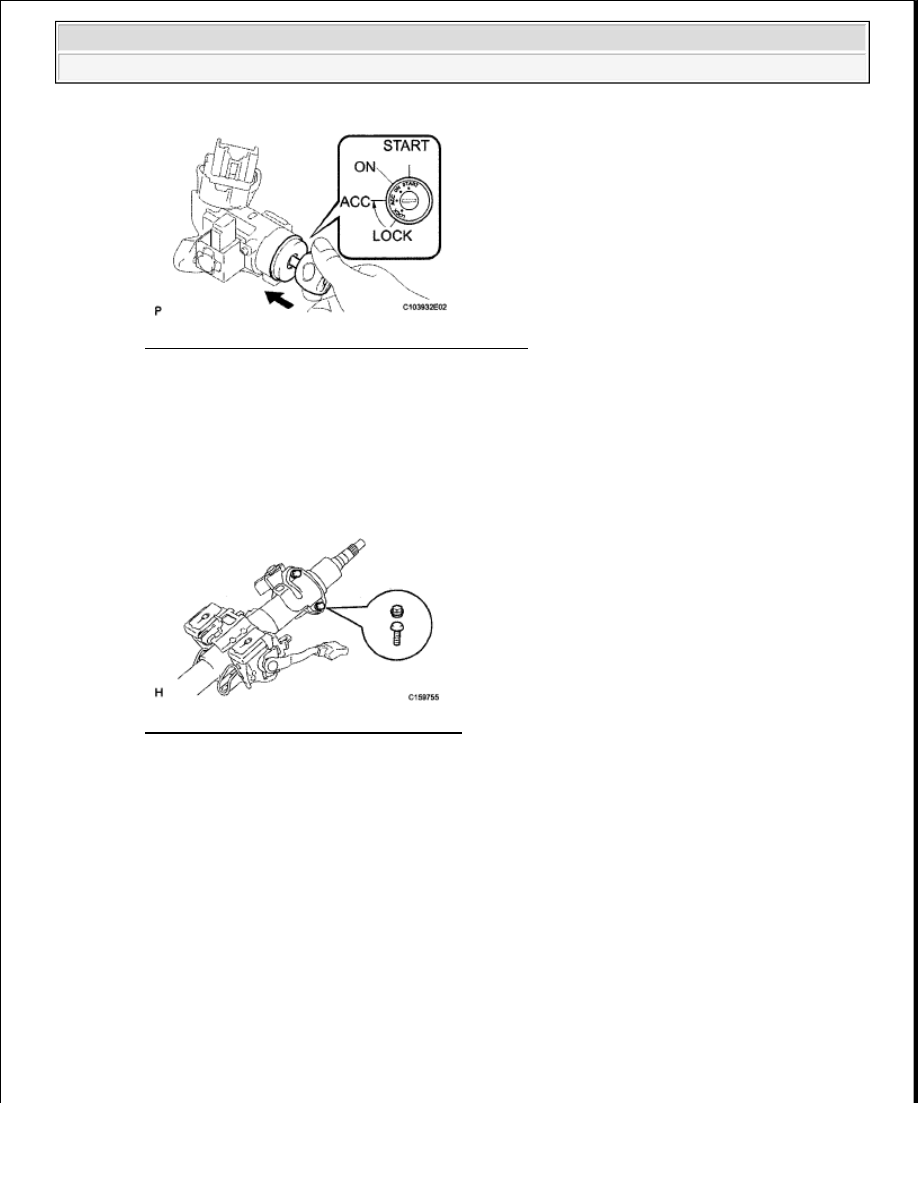

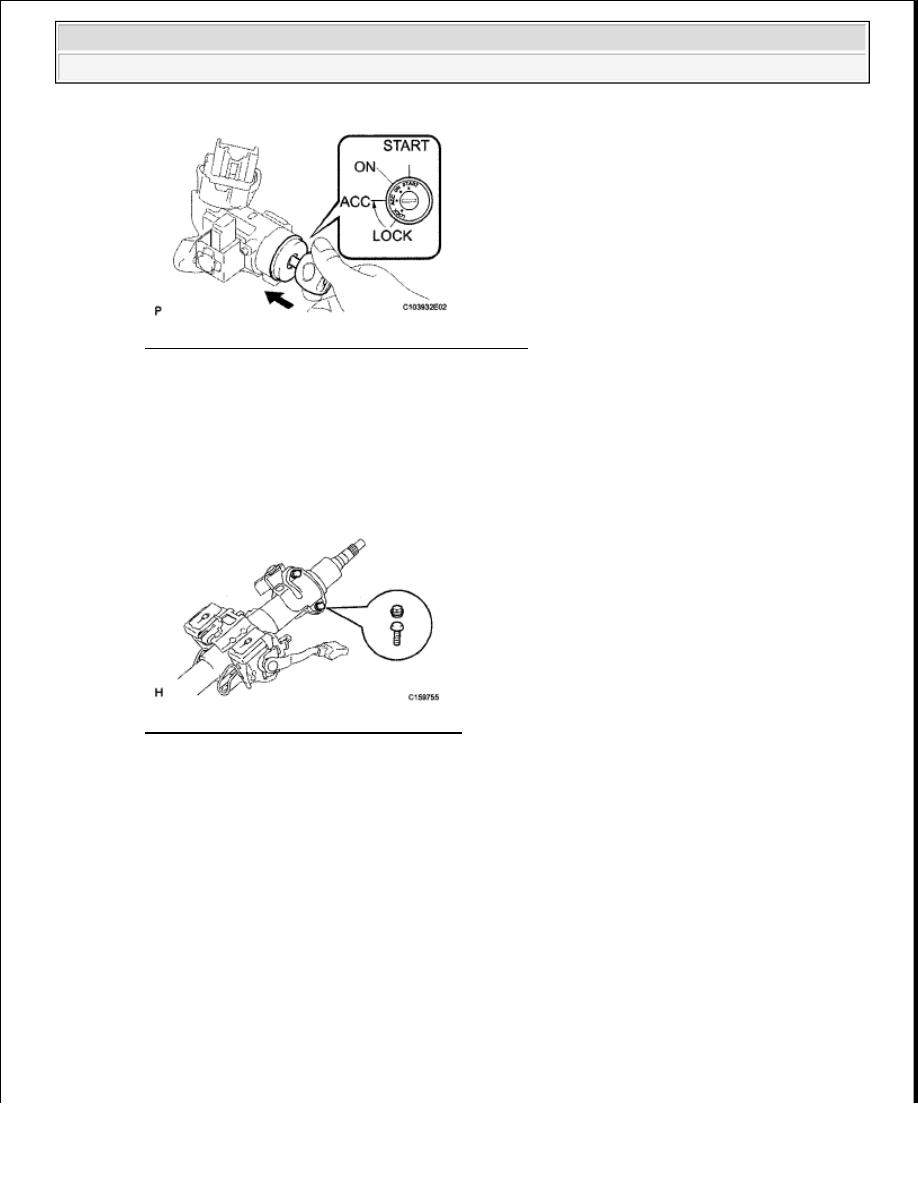

Fig. 121: Installing Ignition Switch Lock Cylinder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSPECT STEERING LOCK OPERATION

8. INSTALL UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY

a. Temporarily install the upper steering column with switch bracket and steering lock bracket with 2

new tapered-head bolts.

b. Tighten the 2 tapered-head bolts until the bolt heads break off.

Fig. 122: Identifying Tapered-Head Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL TRANSPONDER KEY AMPLIFIER (w/ Engine Immobilizer System)

a. Align the transponder key amplifier with the installation position of the upper bracket with the

amplifier inclined.

b. Push the transponder key amplifier upward and install it to the upper bracket.

NOTE:

Do not push the amplifier up with excessive force.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra

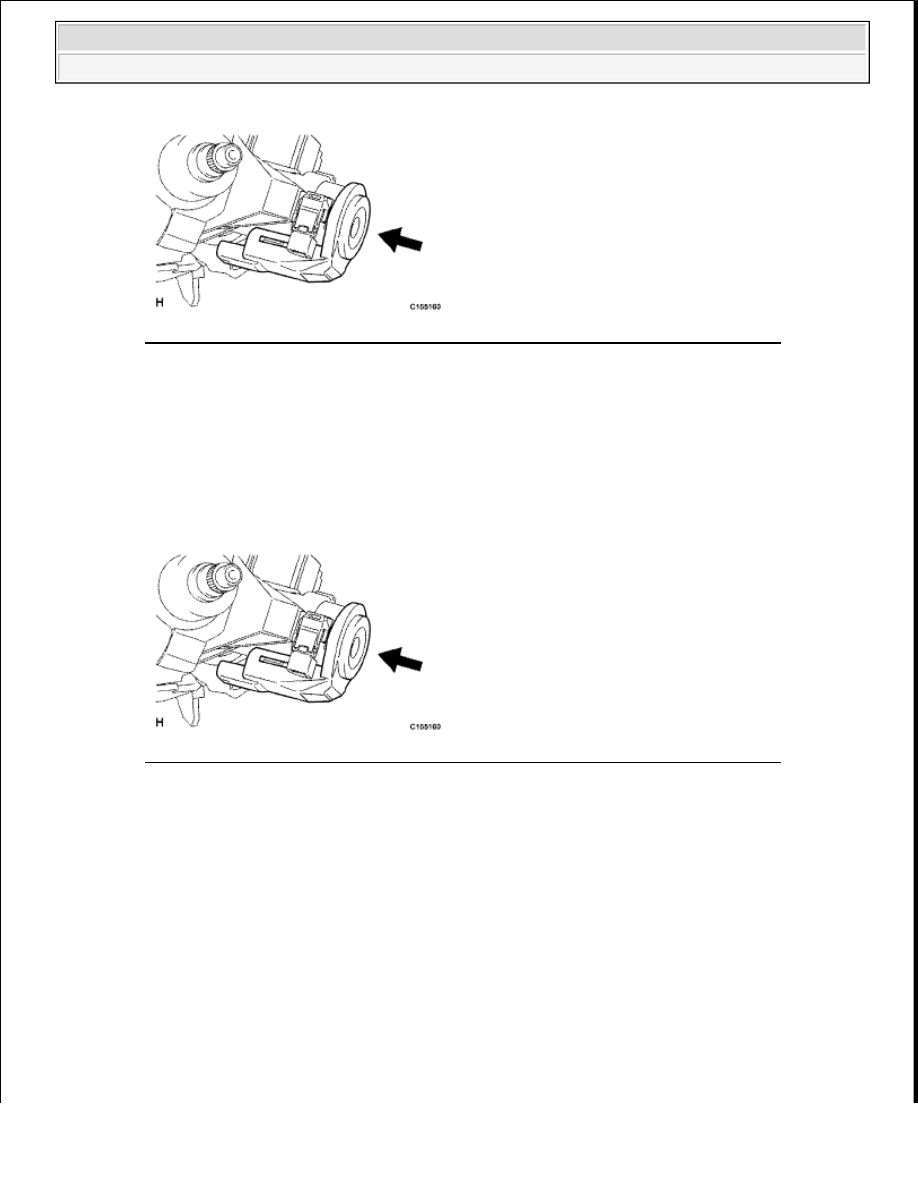

Fig. 123: Installing Transponder Key Amplifier And Key Cylinder Light Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL KEY CYLINDER LIGHT ASSEMBLY (w/o Engine Immobilizer System)

a. Align the key cylinder light with the installation position of the upper bracket with the key cylinder

light inclined.

b. Push the key cylinder light upward and install it to the upper bracket.

Fig. 124: Installing Transponder Key Amplifier And Key Cylinder Light Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL STEERING COLUMN ASSEMBLY

a. Install the steering column with the bolt and 2 nuts.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

NOTE:

Do not push the key cylinder light up with excessive force.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra

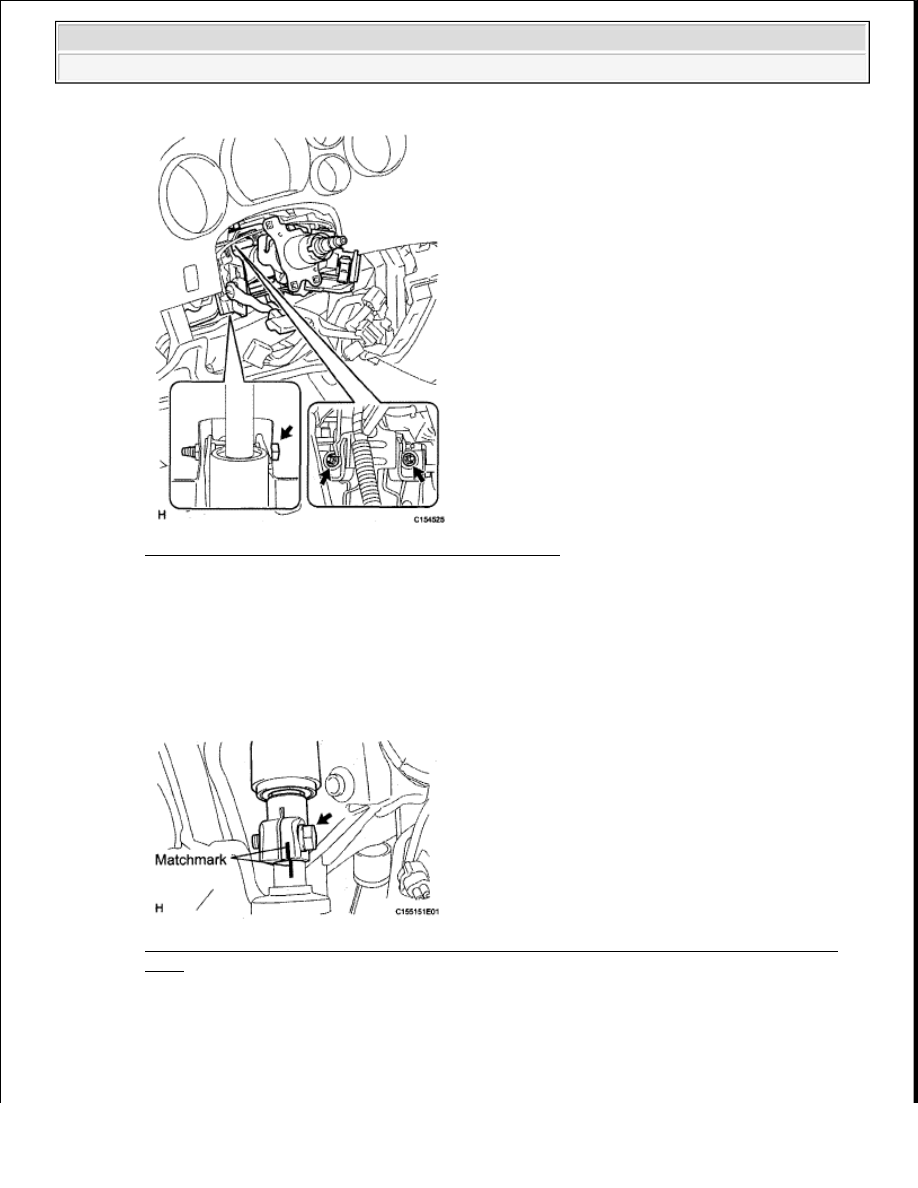

Fig. 125: Locating Steering Column With Bolt & Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

a. Align the matchmarks on the No. 2 steering intermediate shaft and power steering gear.

b. Install the bolt.

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

Fig. 126: Identifying Matchmarks On No. 2 Steering Intermediate Shaft & Power Steering
Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL STEERING INTERMEDIATE SHAFT ASSEMBLY

a. Align the matchmarks on the steering intermediate shaft and No. 2 steering intermediate shaft.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra
