REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY LH

a. Remove the front seat (see REMOVAL ).

2. REMOVE SEAT POSITION SENSOR

a. Using a T30 "TORX" socket wrench, remove the screw and seat position sensor with sensor

protector.

b. Disconnect the connector.

c. Remove the seat slide position sensor protector from the seat position sensor.

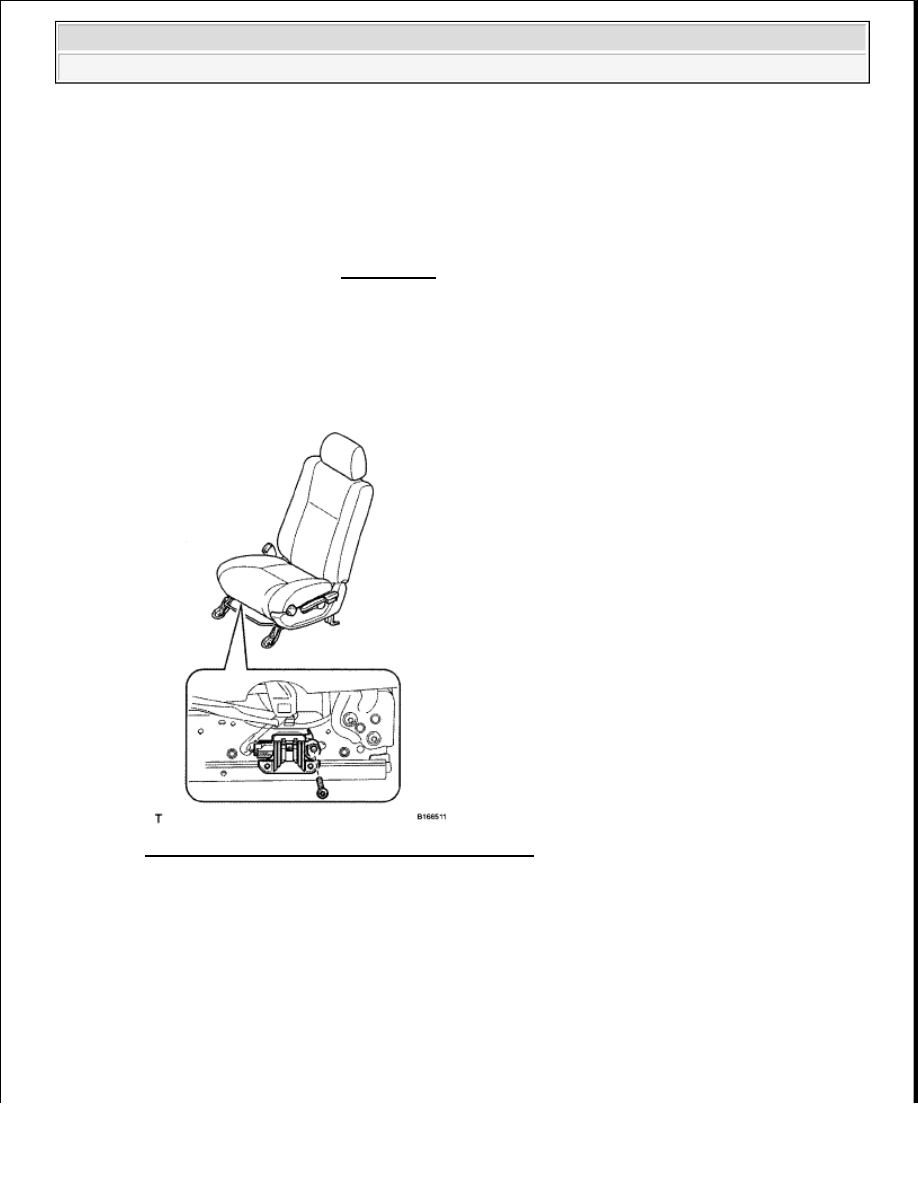

Fig. 379: Identifying Screw & Seat Position Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL SEAT POSITION SENSOR

a. Check that the ignition switch is OFF.

b. Check that the cable is disconnected from the battery negative (-) terminal.

CAUTION: For removal and installation procedures of the seat position

sensor, be sure to follow the correct procedure.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Fig. 380: Identifying Seat Position Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using a feeler gauge 1.0 mm (0.0393 in.), install the seat position sensor.

HINT:

pretensioner activation.

NOTE:

Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).

NOTE:



If the seat position sensor has been dropped, or there are any
cracks, dents or other defects in the case or connector, replace
the seat position sensor with a new one.



When installing the seat position sensor, be careful that the
SRS wiring does not interfere with other parts and that it is not
pinched between other parts.

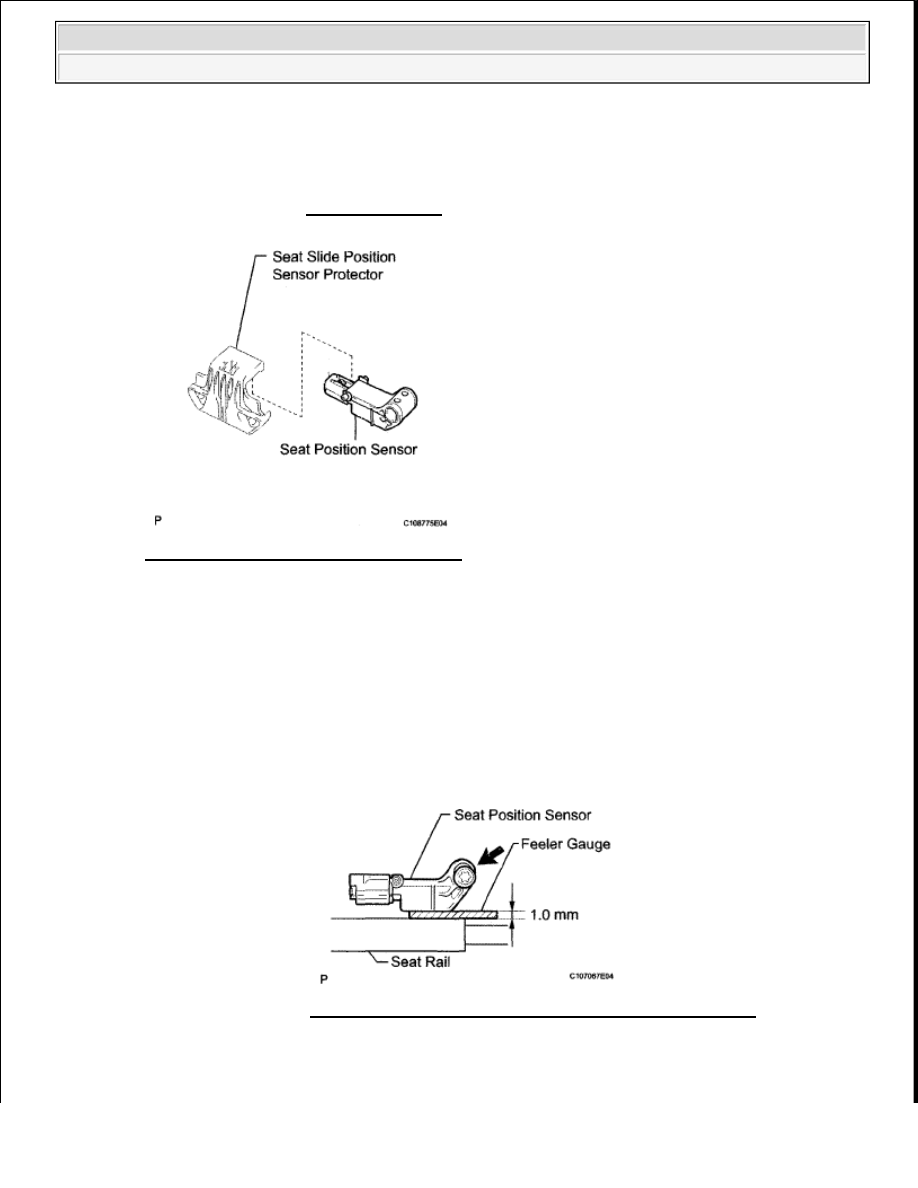

Fig. 381: Identifying Seat Position Sensor Clearance
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Be sure that the clearance between the seat position sensor and the seat rail is within 0.6 to 1.4 mm
(0.0236 to 0.0551 in.).

d. Using a T30 "TORX" socket wrench, install the seat position sensor with the screw.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

e. Make sure that the clearance between the seat position sensor and the seat rail is within 0.6 to 1.4

mm (0.0236 to 0.0551 in.).

f. Check that there is no looseness in the installation parts of the seat position sensor.

g. Connect the connector.

h. Install the seat slide position sensor protector to the seat position sensor.

2. INSTALL FRONT SEAT ASSEMBLY LH

a. Install the front seat (see INSTALLATION ).

3. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

OCCUPANT CLASSIFICATION ECU

COMPONENTS



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































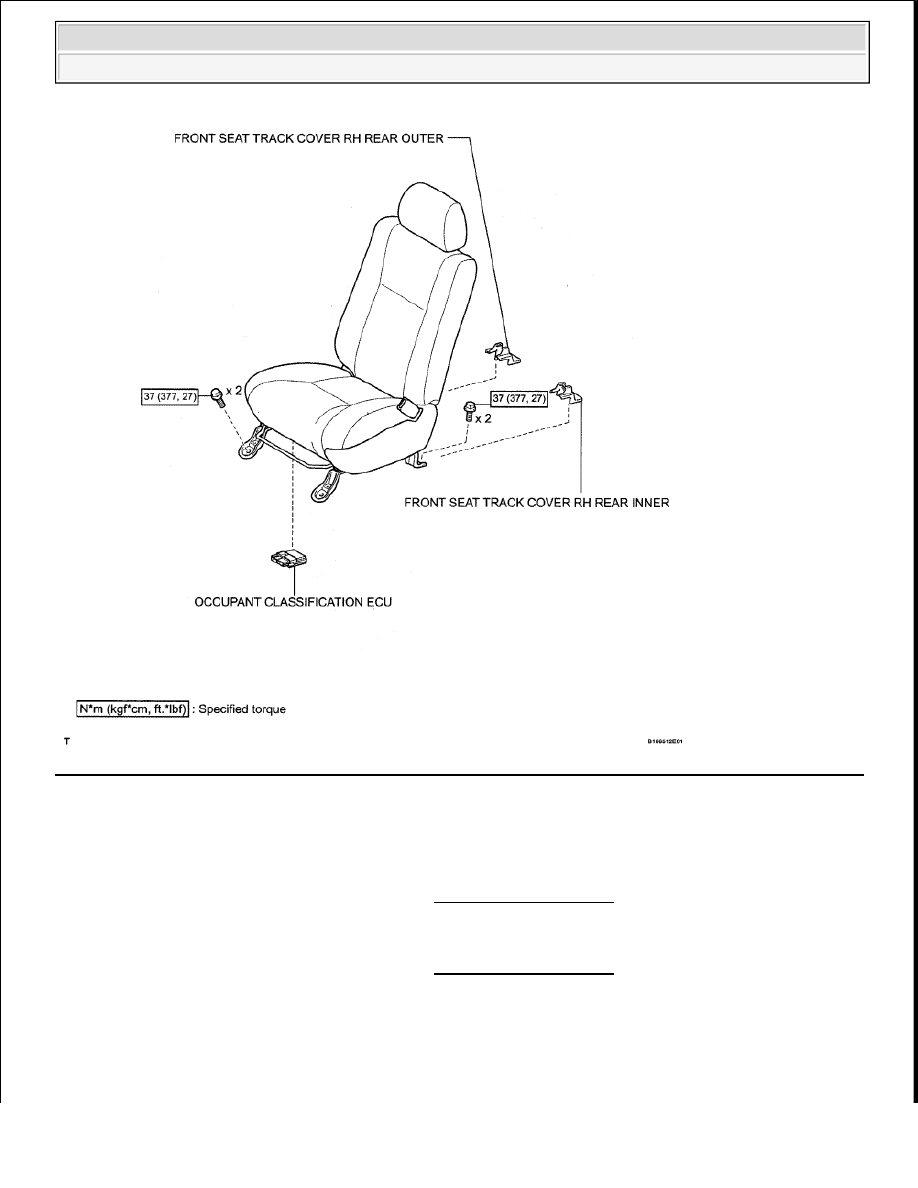

Fig. 382: Identifying Occupant Classification ECU Replacement Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. CHECK OCCUPANT CLASSIFICATION ECU (VEHICLE NOT INVOLVED IN COLLISION)

a. Perform a diagnostic system check (see DIAGNOSIS SYSTEM ).

2. CHECK OCCUPANT CLASSIFICATION ECU (VEHICLE INVOLVED IN COLLISION AND

AIRBAG HAS NOT DEPLOYED)

a. Perform a diagnostic system check (see DIAGNOSIS SYSTEM ).

3. CHECK OCCUPANT CLASSIFICATION ECU (VEHICLE INVOLVED IN COLLISION AND

AIRBAG IS DEPLOYED)

a. Replace the ECU.

CAUTION:
