Toyota Tundra. Manual - part 2673

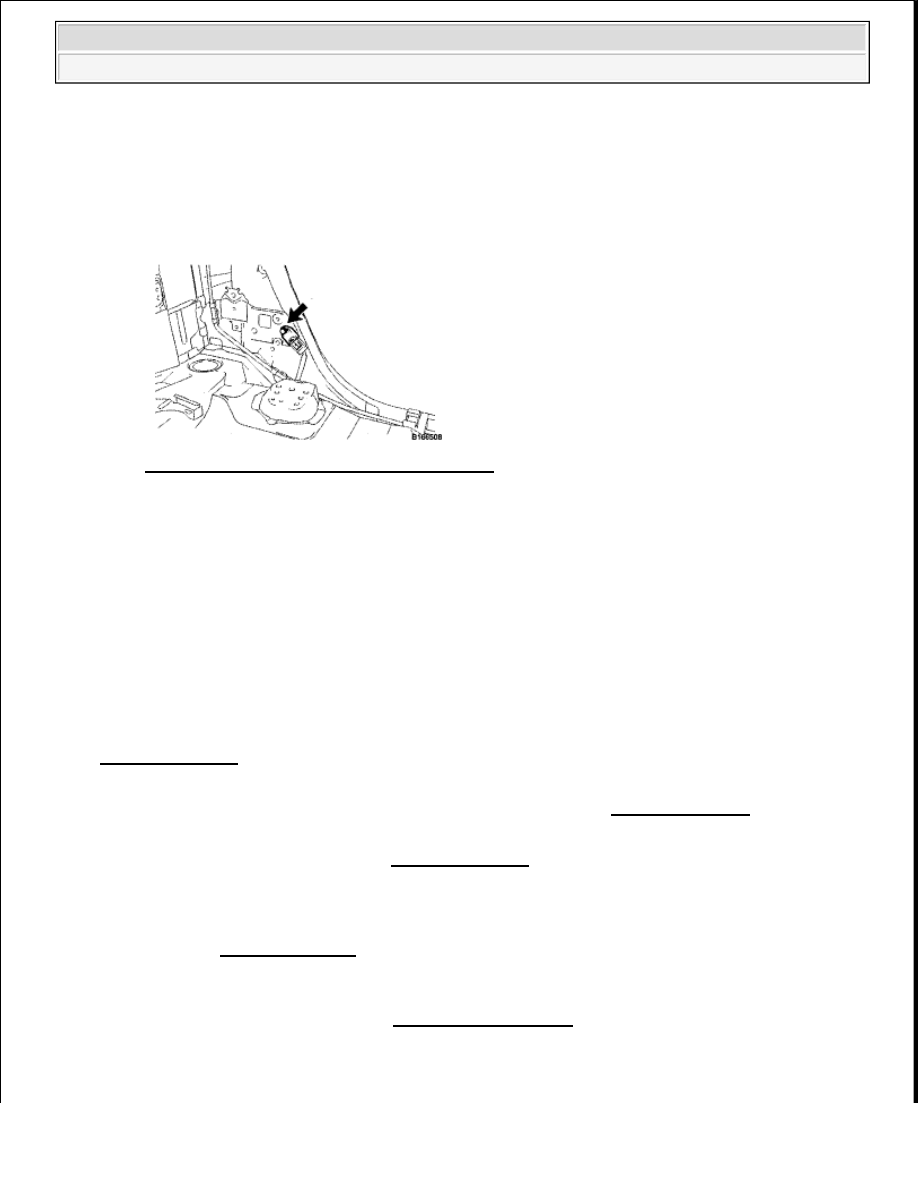

Fig. 363: Locating Bolt & Side Airbag Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the door airbag sensor with the screw.

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)

d. Check that there is no looseness in the installation parts of the door airbag sensor.

e. Connect the connector.

2. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (for Front Side) (See

REASSEMBLY )

3. INSTALL COURTESY LIGHT ASSEMBLY (for Front Side) (See REASSEMBLY )

4. INSTALL FRONT DOOR LOWER FRAME BRACKET GARNISH LH (for Front Side) (See

REASSEMBLY )

5. INSTALL FRONT ARMREST BASE PANEL UPPER LH (for Front Side) (See REASSEMBLY )

6. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (for Front Side) (See

REASSEMBLY )

7. INSTALL REAR SIDE AIRBAG SENSOR

a. Check that the ignition switch is OFF.

b. Check that the cable is disconnected from the battery negative (-) terminal.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



If the door airbag sensor has been dropped, or there are any
cracks, dents or other defects in the case, bracket or connector,
replace it with a new one.



When installing the door airbag sensor, be careful that the SRS
wiring does not interfere with other parts and that it is not
pinched between other parts.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































c. Install the side airbag sensor with the bolt.

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)

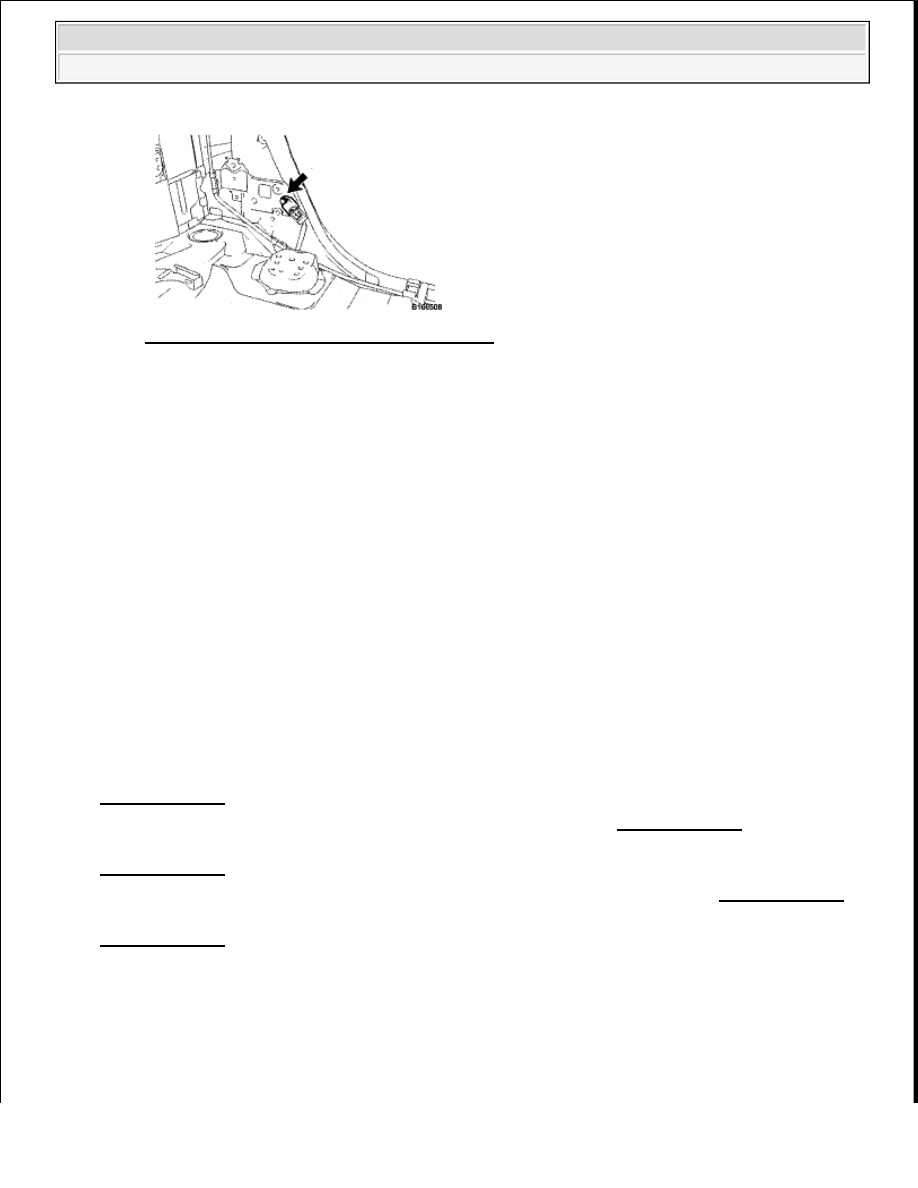

Fig. 364: Locating Bolt & Side Airbag Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Check that there is no looseness in the installation parts of the side airbag sensor.

e. Connect the connector.

8. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH (for Rear Side) (See

INSTALLATION )

9. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH (for Rear Side)

10. INSTALL REAR DOOR SCUFF PLATE LH (for Rear Side) (See INSTALLATION )

11. INSTALL REAR SEAT ASSEMBLY (for Rear Side)

a. Install the rear seat assembly (see INSTALLATION ).

12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

13. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

SIDE AIRBAG SENSOR (FOR CREWMAX)

pretensioner activation.

NOTE:



If the side airbag sensor has been dropped, or there are any
cracks, dents or other defects in the case, bracket or connector,
replace it with a new one.



When installing the side airbag sensor, be careful that the SRS
wiring does not interfere with other parts and that it is not
pinched between other parts.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































COMPONENTS

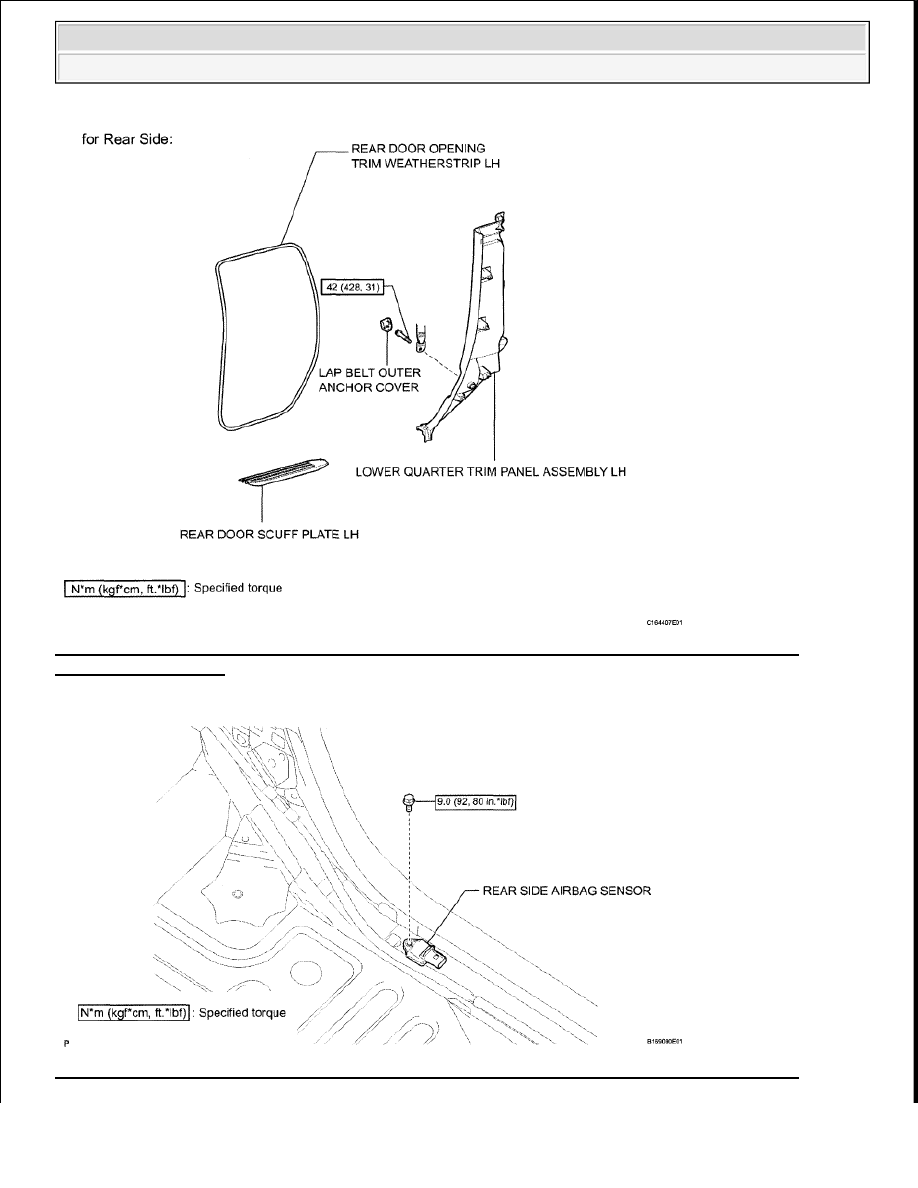

Fig. 365: Identifying Side Airbag Sensor (For Crewmax) Replacement Components With Torque
Specifications (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra

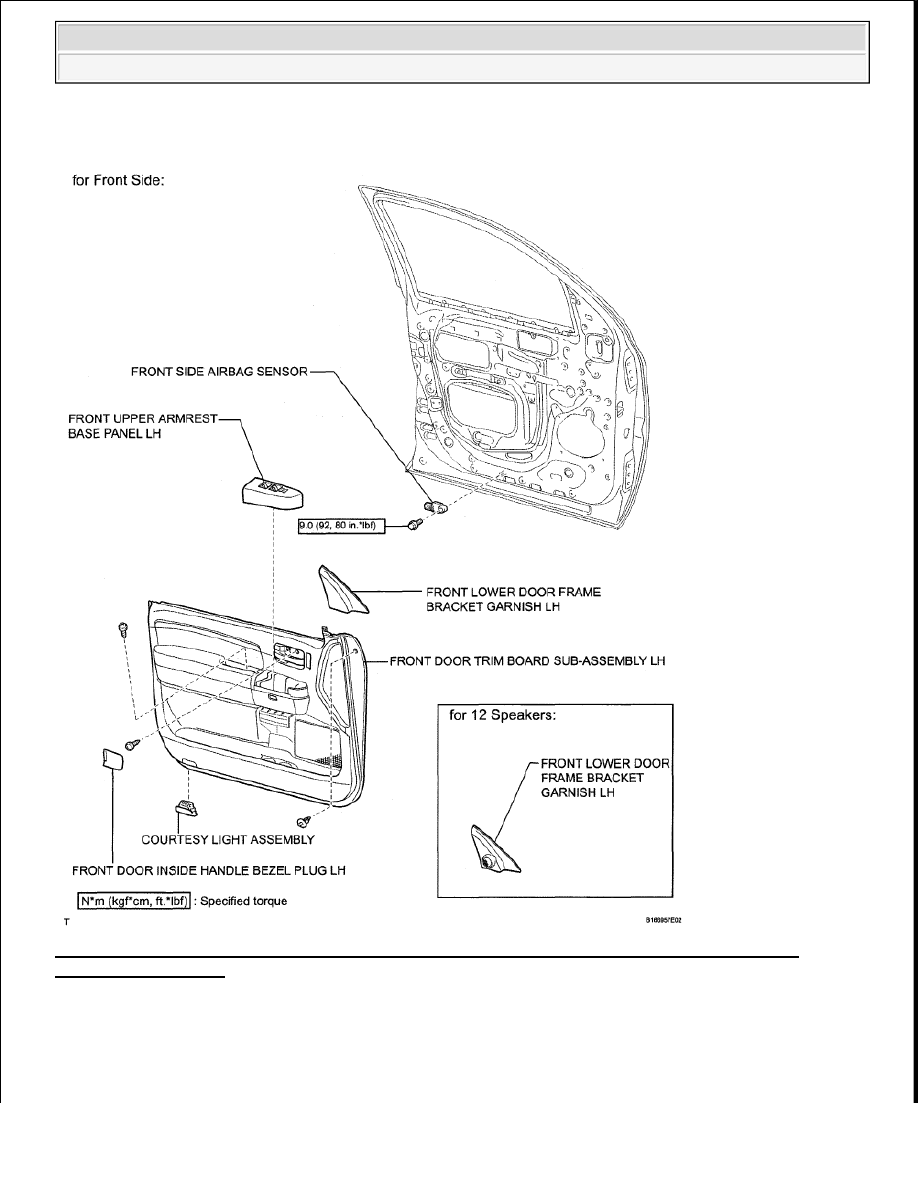

Fig. 366: Identifying Side Airbag Sensor (For Crewmax) Replacement Components With Torque
Specifications (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 367: Identifying Side Airbag Sensor (For Crewmax) Replacement Components With Torque



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra
