b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect the connectors from the front passenger airbag.

d. Connect the white wire side of SST (resistance: 2.1 ohms) to connector E (black connector).

SST 09843-18061

e. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Clear the DTCs (see DTC CHECK/CLEAR ).

h. Turn the ignition switch OFF.

i. Turn the ignition switch ON, and wait for at least 60 seconds.

j. Check for DTCs (see DTC CHECK/CLEAR ).

OK: DTC B1815, B1816, B1817 or B1818 is not output.

HINT:

Codes other than DTC B1815, B1816, B1817, B1818 maybe output at this time, but they are not
related to this check.

CAUTION: Never connect the tester to the front passenger airbag (front

passenger side squib 2nd step) for measurement, as this may
lead to a serious injury due to airbag deployment.

NOTE:



Do not forcibly insert SST into the terminals of the connector
when connecting SST.



Insert SST straight into the terminals of the connector.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































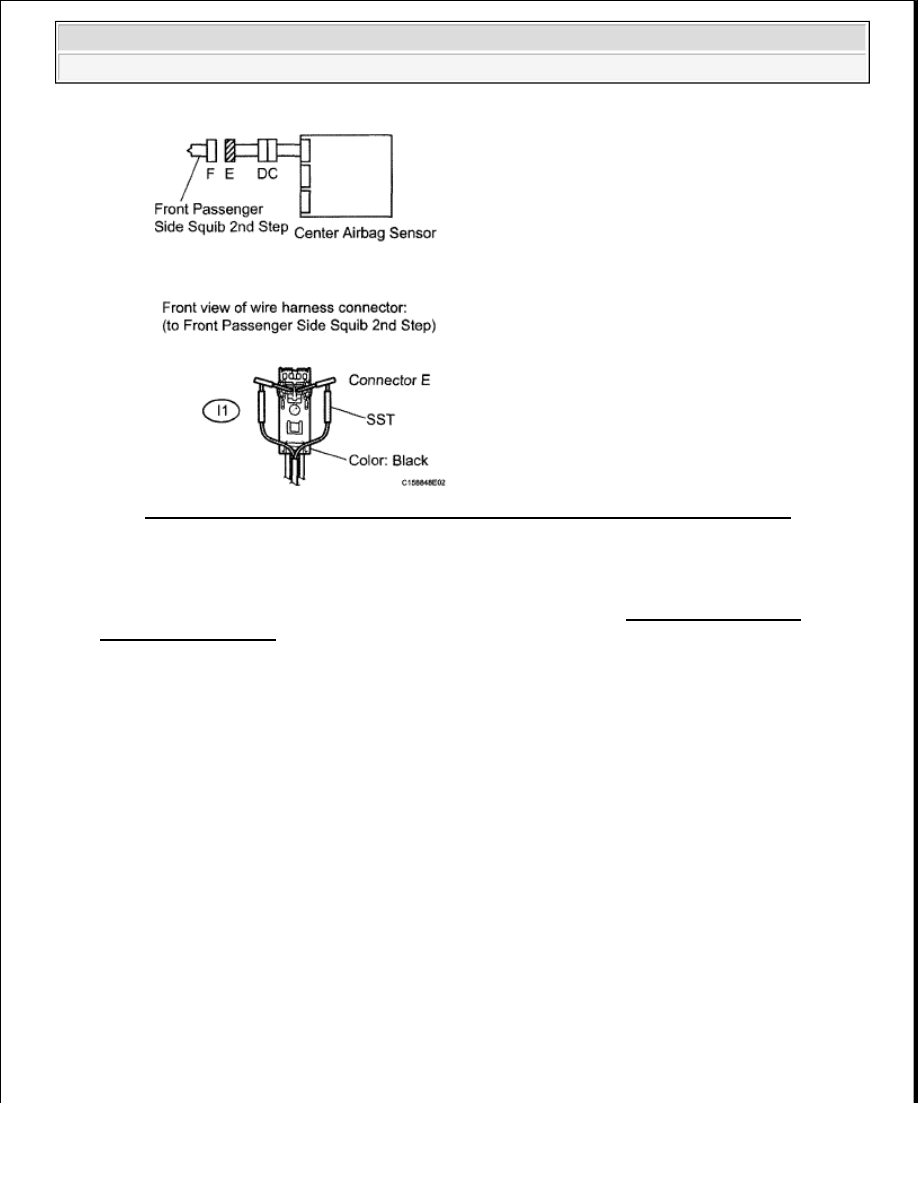

Fig. 160: Identifying Front Passenger Airbag (Front Passenger Side Squib 2nd Step)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 2

OK: REPLACE FRONT PASSENGER AIRBAG ASSEMBLY (See FRONT PASSENGER
AIRBAG ASSEMBLY )

2. CHECK CONNECTOR

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect SST from connector E.

d. Check that the instrument panel wire connectors (on the front passenger airbag side) are not

damaged.

OK: The lock button is not disengaged, or the claw of the lock is not damaged or deformed.

NG: REPLACE INSTRUMENT PANEL WIRE ASSEMBLY

OK: Go to next step

3. CHECK FRONT PASSENGER SIDE SQUIB 2ND STEP CIRCUIT

a. Disconnect the connectors from the center airbag sensor.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON.

d. Measure the voltage according to the value(s) in the table below.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

e. Turn the ignition switch OFF.

f. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

g. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

h. Release the activation prevention mechanism built into connector B (see DIAGNOSIS

SYSTEM ).

i. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Switch Condition Specified Condition

I1-1 (P2+) - Body ground

Ignition switch ON

Below 1 V

I1-2 (P2-) - Body ground

Tester Connection Condition Specified Condition

I1-1 (P2+) - I1-2 (P2-) Always

Below 1 ohms

Tester Connection

Condition Specified Condition

I1-1 (P2+) - I1-2 (P2-)

Always

1 Mohms or higher

I1-1 (P2+) - Body ground

I1-2 (P2-) - Body ground



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































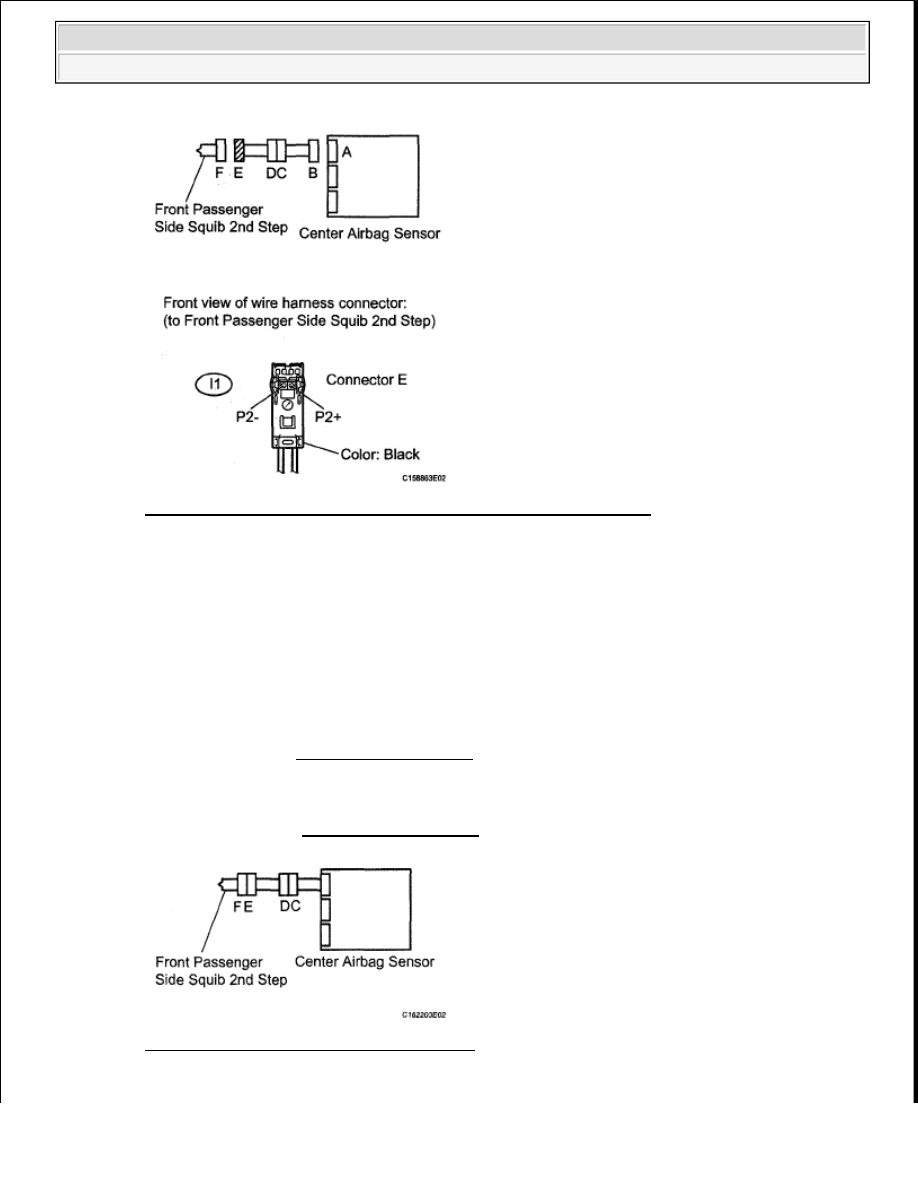

Fig. 161: Identifying Front Passenger Side Squib 2nd Step Circuit
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 5

OK: Go to next step

4. CHECK CENTER AIRBAG SENSOR

a. Connect the connectors to the front passenger airbag and the center airbag sensor.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Clear the DTCs (see DTC CHECK/CLEAR ).

e. Turn the ignition switch OFF.

f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Check for DTCs (see DTC CHECK/CLEAR ).

Fig. 162: Identifying Center Airbag Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
