Fig. 433: Identifying Video Terminal Components (For Bench Seat Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE CENTER SEAT BACK PANEL (See DISASSEMBLY )

3. REMOVE NO. 1 CONSOLE BOX REGISTER ASSEMBLY (See DISASSEMBLY )

4. REMOVE NO. 2 CONSOLE BOX REGISTER ASSEMBLY (See DISASSEMBLY )

5. REMOVE VIDEO TERMINAL

a. Detach the clamp from the back panel.

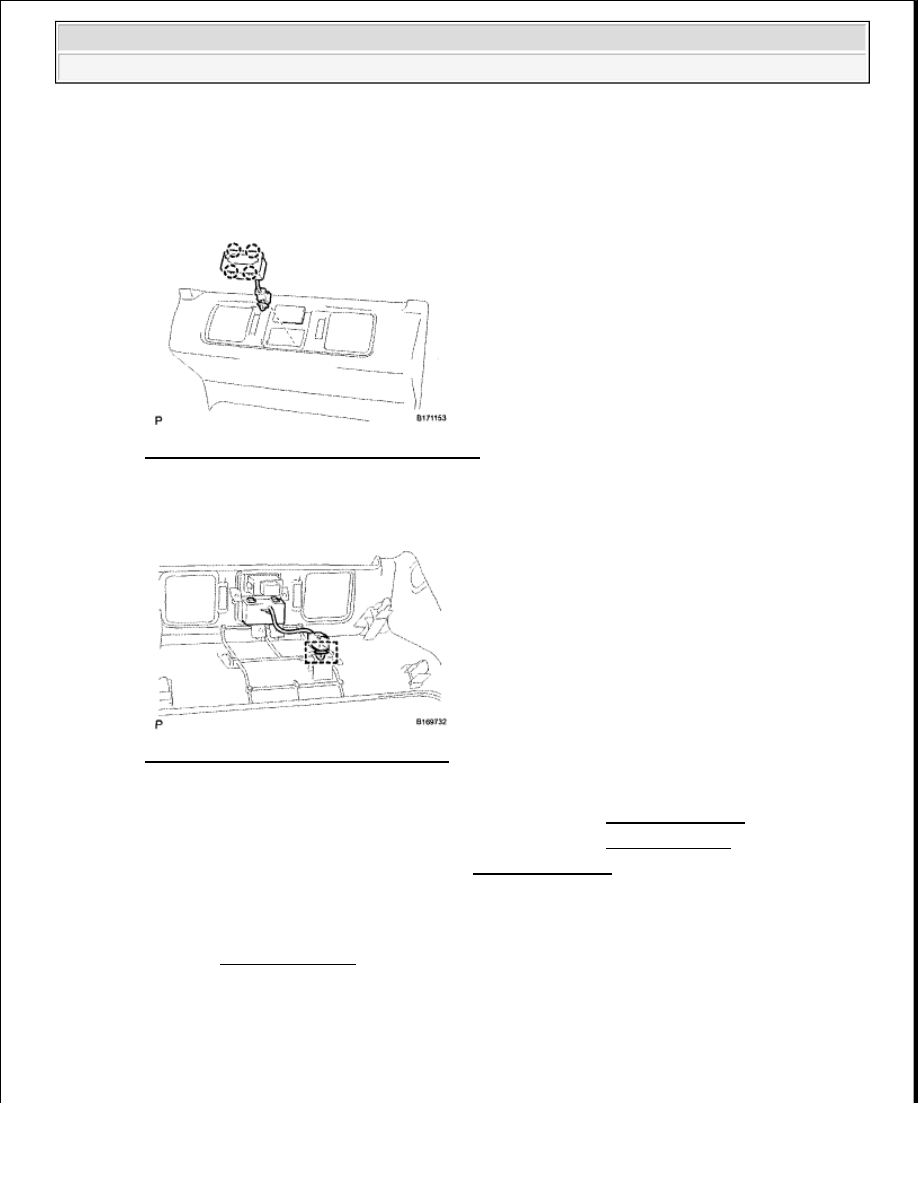

Fig. 434: Identifying Back Panel Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 4 claws and remove the video terminal.

Fig. 435: Identifying Video Terminal Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































INSTALLATION

1. INSTALL VIDEO TERMINAL

a. Attach the 4 claws to install the video terminal.

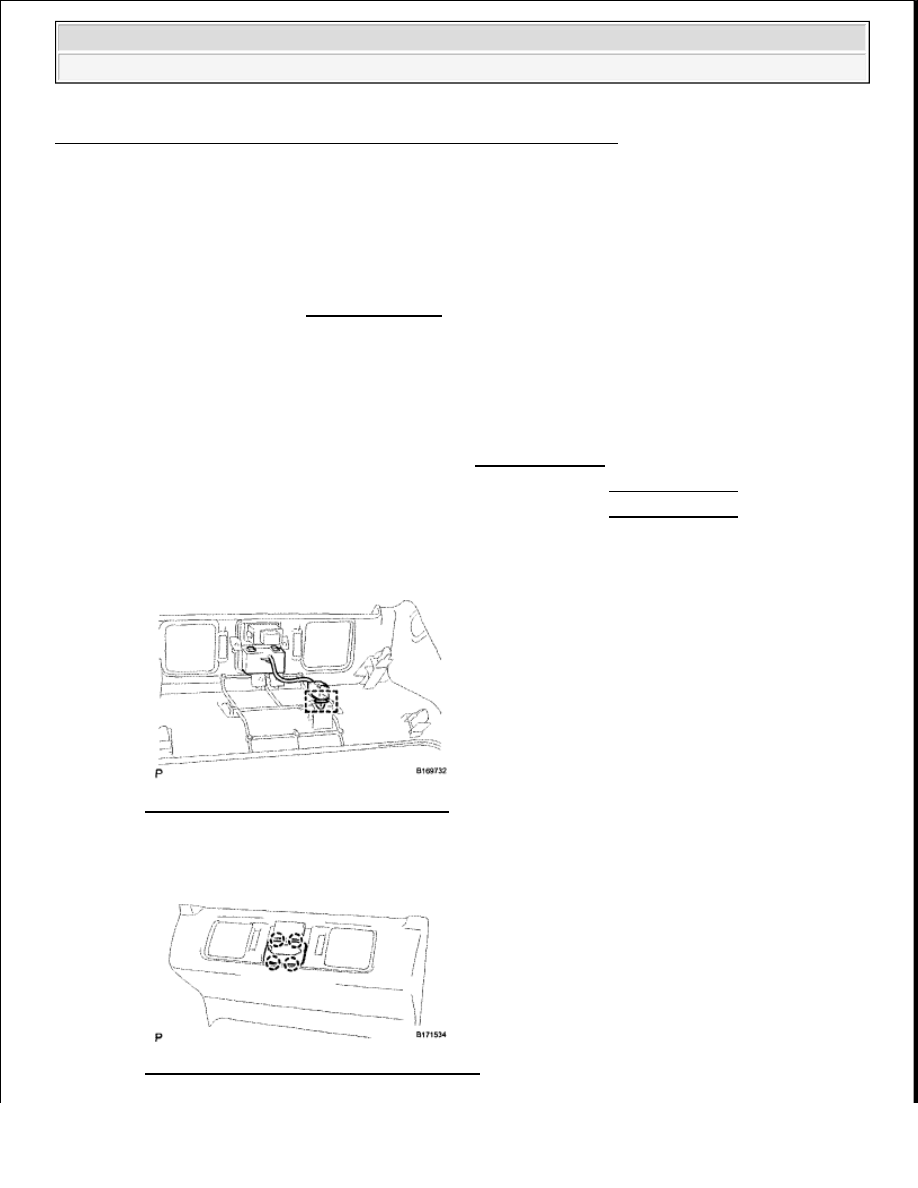

Fig. 436: Identifying Video Terminal Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the clamp to the back panel.

Fig. 437: Identifying Back Panel Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL NO. 2 CONSOLE BOX REGISTER ASSEMBLY (See INSTALLATION )

3. INSTALL NO. 1 CONSOLE BOX REGISTER ASSEMBLY (See REASSEMBLY )

4. INSTALL CENTER SEAT BACK PANEL (See INSTALLATION )

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

STEREO JACK ADAPTER ASSEMBLY (FOR COLUMN SHIFT TYPE)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

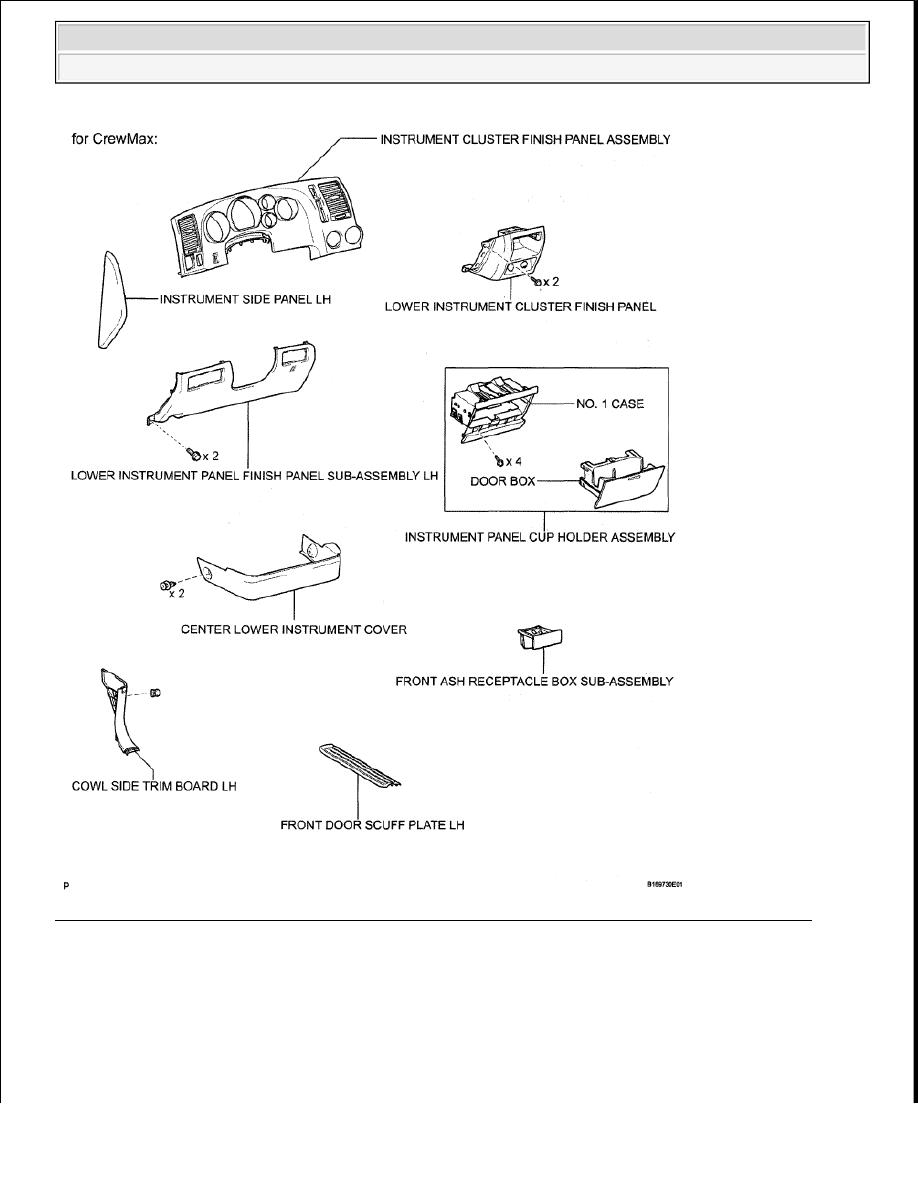

Fig. 438: Identifying Stereo Jack Adapter Assembly Components - For Column Shift Type (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

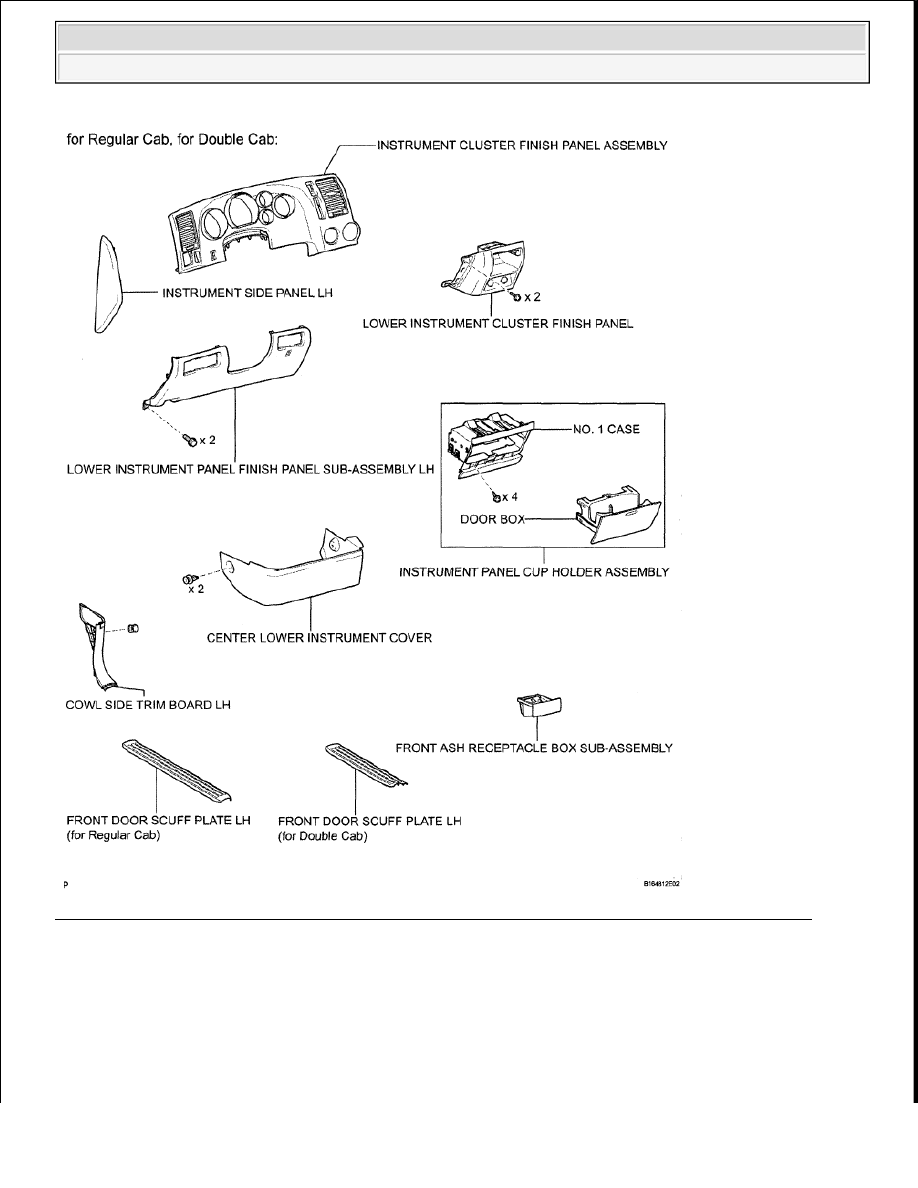

Fig. 439: Identifying Stereo Jack Adapter Assembly Components - For Column Shift Type (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
