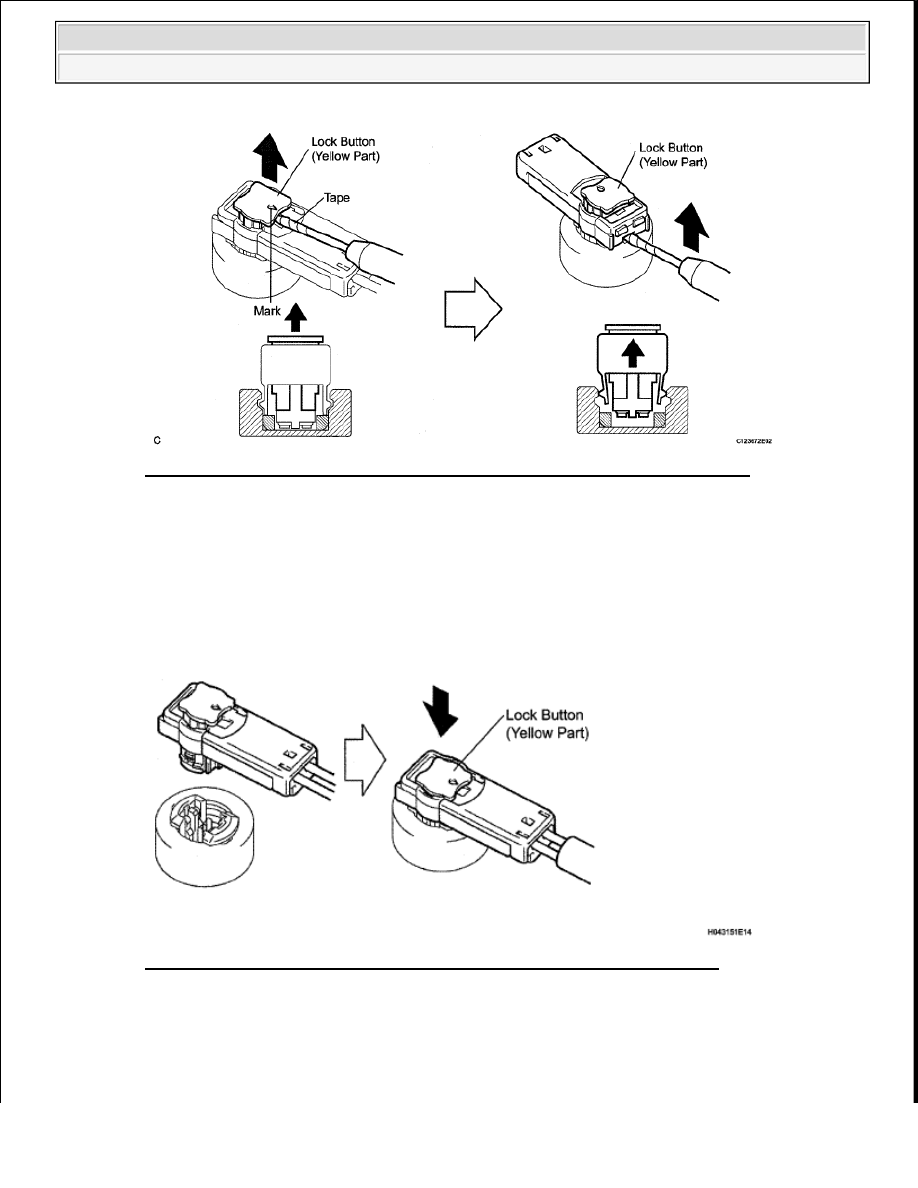

Fig. 11: Identifying Steering Pad, Airbags & Front Seat Outer Belt Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. CONNECTION OF CONNECTORS FOR STEERING PAD, FRONT PASSENGER AIRBAG

(SQUIB SIDE), CURTAIN SHIELD AIRBAG, FRONT SEAT SIDE AIRBAG AND FRONT
SEAT OUTER BELT

a. Connect the connector.

b. Push down securely on the lock button (yellow part) of the connector. (When locked, a click sound

can be heard.)

Fig. 12: Identifying Pushing Down Securely On Lock Button Of Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

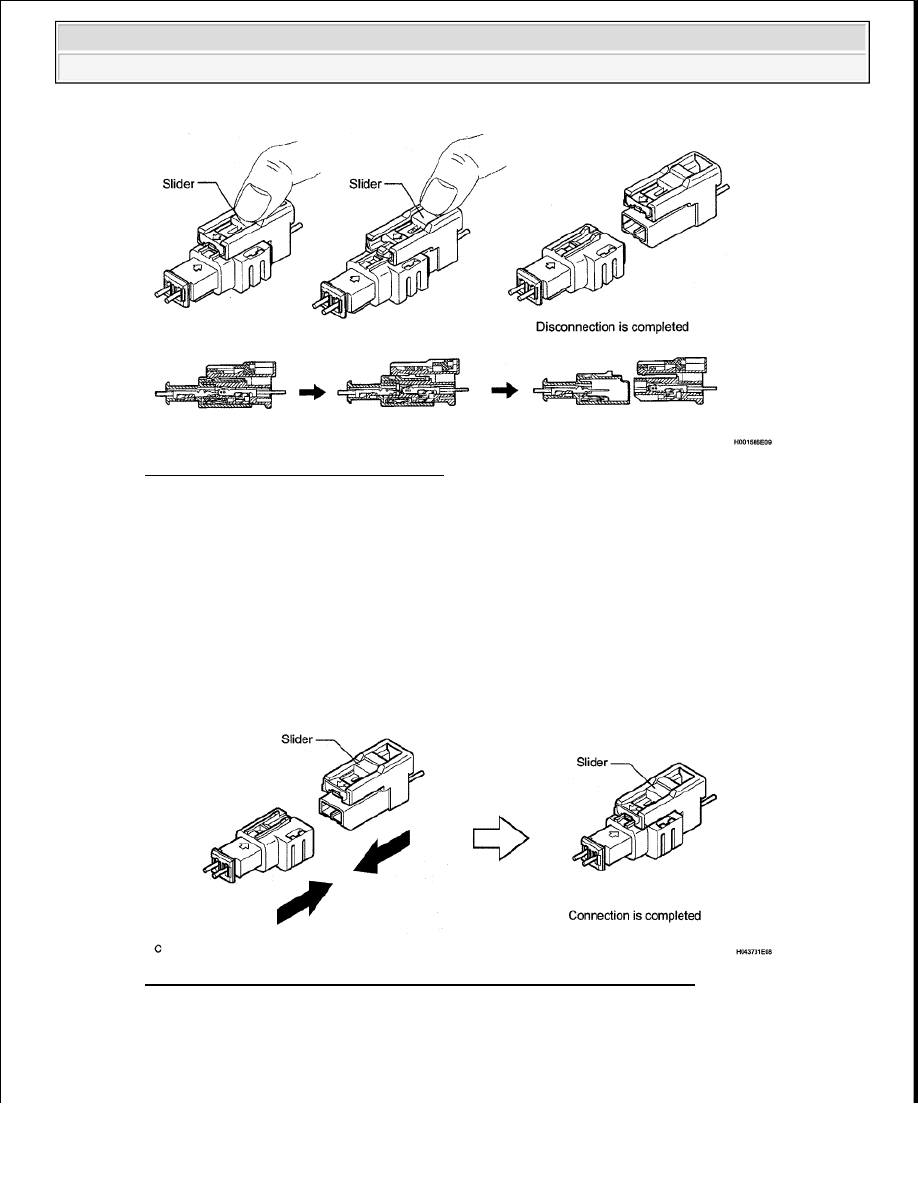

6. DISCONNECTION OF CONNECTOR FOR SPIRAL CABLE (INSTRUMENT PANEL WIRE

SIDE) AND FRONT PASSENGER AIRBAG (INSTRUMENT PANEL WIRE SIDE)

a. Place a finger on the slider, slide the slider to release the lock, and then disconnect the connector.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Fig. 13: Sliding Slider To Release Lock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. CONNECTION OF CONNECTOR FOR SPIRAL CABLE (INSTRUMENT PANEL WIRE SIDE)

AND FRONT PASSENGER AIRBAG (INSTRUMENT PANEL WIRE SIDE)

a. Connect the connector as shown below. (When locking, make sure that the slider returns to its

original position and a click sound can be heard.)

HINT:

When connecting, the slider will slide. Be sure not to touch the slider while connecting, as it may
result in an insecure fit.

Fig. 14: Identifying Spiral Cable & Front Passenger Airbag Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

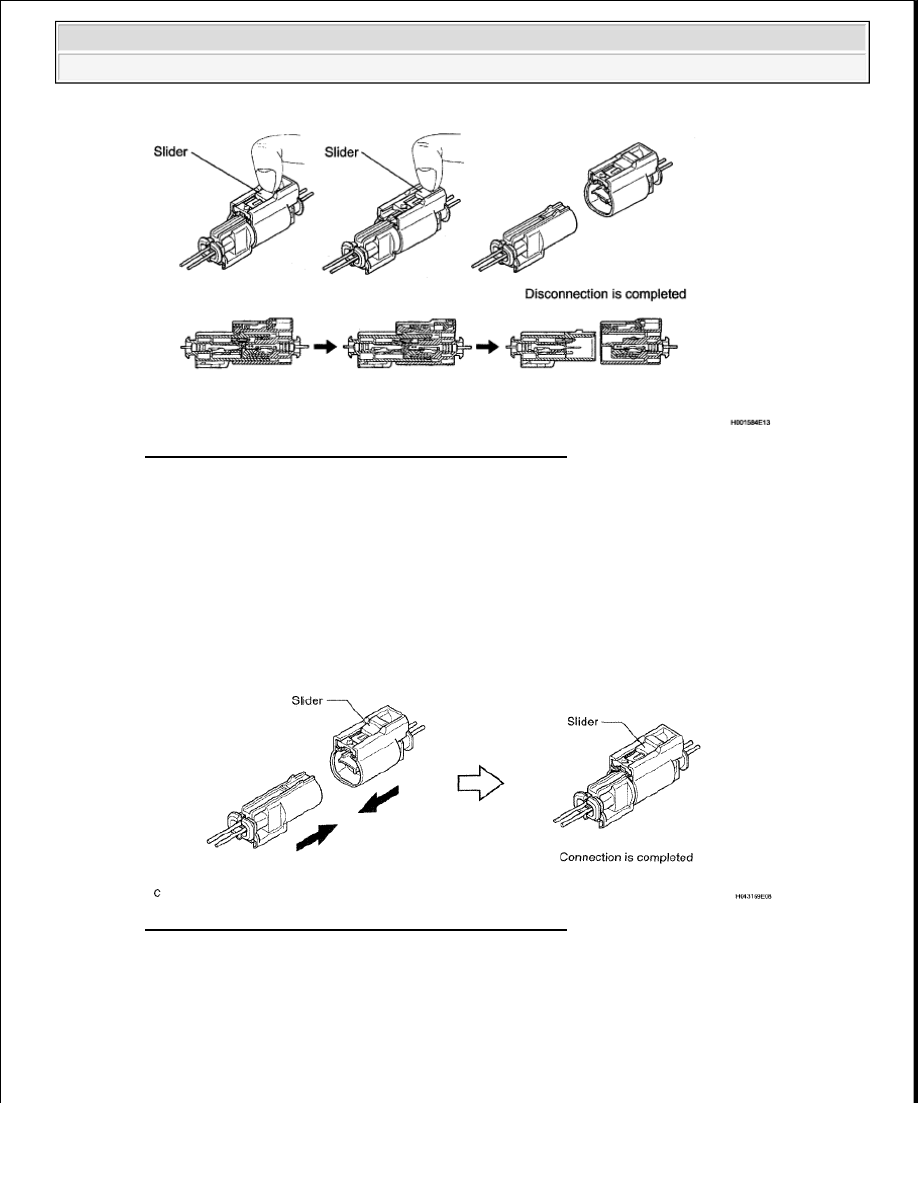

8. DISCONNECTION OF CONNECTORS FOR FRONT SEAT SIDE AIRBAG

a. Place a finger on the slider, slide the slider to release the lock, and then disconnect the connector.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Fig. 15: Identifying Front Seat Side Airbag Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. CONNECTION OF CONNECTORS FOR FRONT SEAT SIDE AIRBAG

a. Connect the connector as shown below. (When locking, make sure that the slider returns to its

original position and a click sound can be heard.)

HINT:

When connecting, the slider will slide. Be sure not to touch the slider while connecting, as it may
result in an insecure fit.

Fig. 16: Identifying Front Seat Side Airbag Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

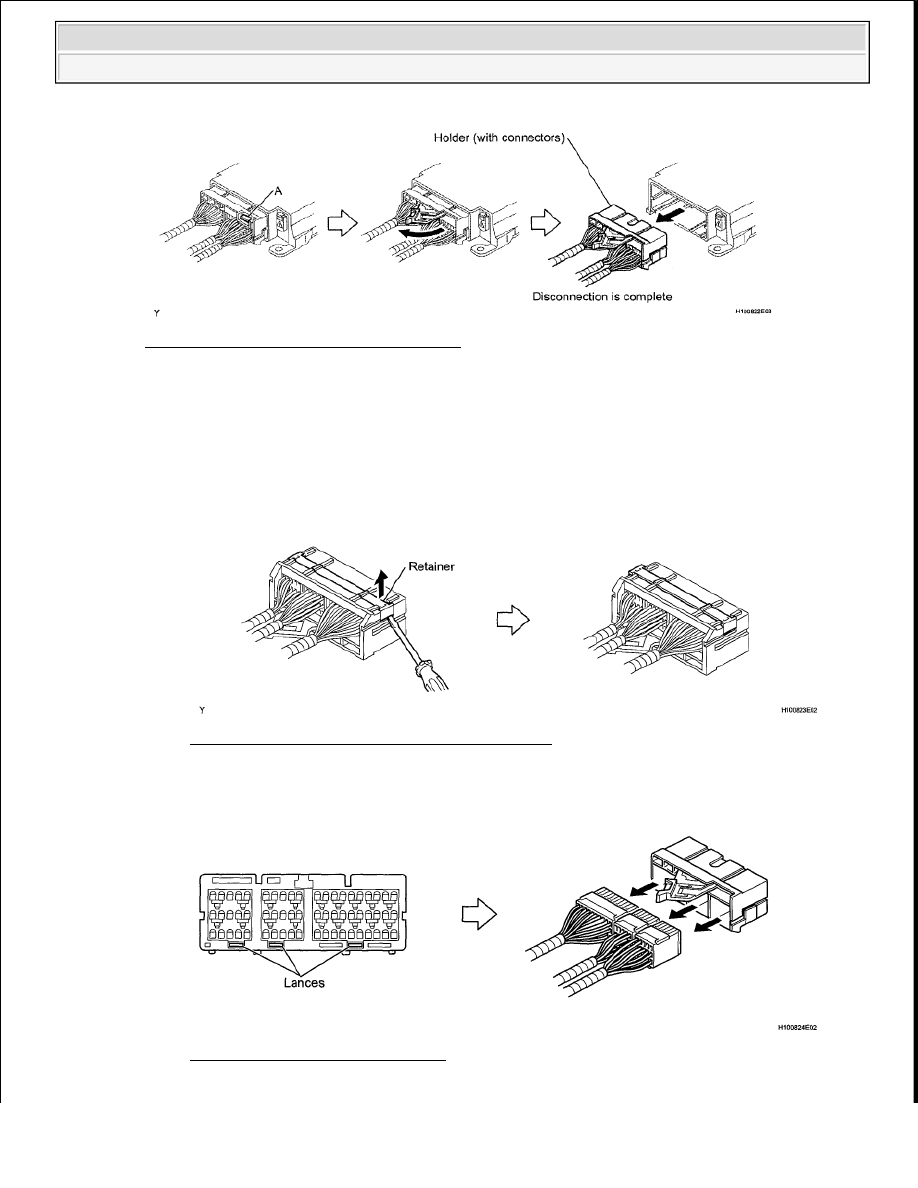

10. DISCONNECTION OF CONNECTOR FOR CENTER AIRBAG SENSOR

a. Pull the lever by pushing part A as shown below and disconnect the holder (with connectors).



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Fig. 17: Pulling Lever By Pushing Part A
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Perform the following procedures when replacing the holder.

b. Remove the holder.

1. Using a screwdriver, unlock the retainer.

Fig. 18: Unlocking Retainer Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Release the fitting lance and remove the holder.

Fig. 19: Identifying Fitting Lance
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
