Toyota Tundra. Manual - part 2546

Fig. 129: Identifying Rear Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL REAR NO. 1 SEAT INNER BELT ASSEMBLY RH

a. Install the belt with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 130: Identifying Rear No. 1 Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL REAR SEAT ASSEMBLY RH (See INSTALLATION )

REAR SEAT OUTER BELT ASSEMBLY (FOR DOUBLE CAB)

COMPONENTS



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

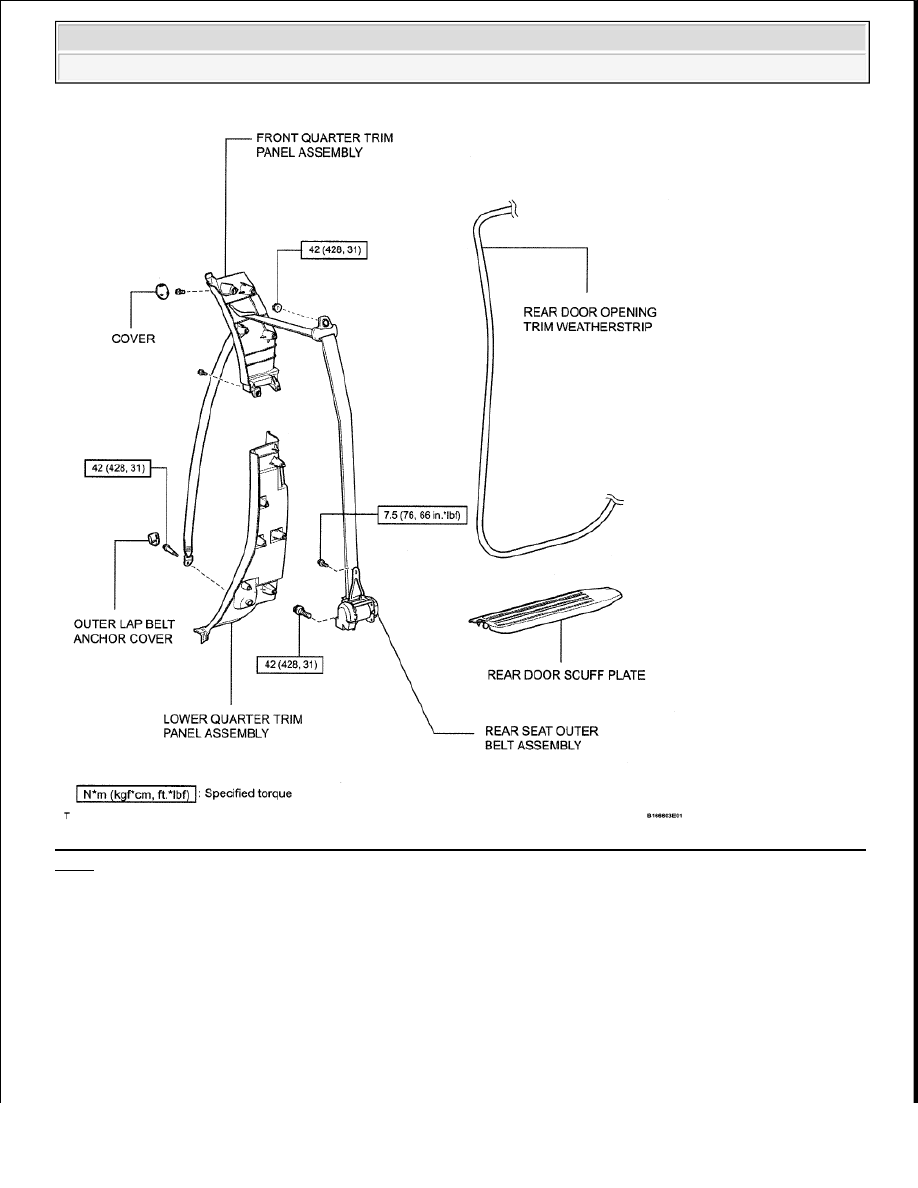

Fig. 131: Identifying Rear Seat Outer Belt Assembly Components And Torque Specifications (For Double
Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE REAR SEAT ASSEMBLY



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































a. Remove the rear seat (see REMOVAL ).

2. REMOVE REAR DOOR SCUFF PLATE (See REMOVAL )

3. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP

4. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY

a. Detach the 2 claws and remove the cover.

Fig. 132: Identifying Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and seat belt anchor.

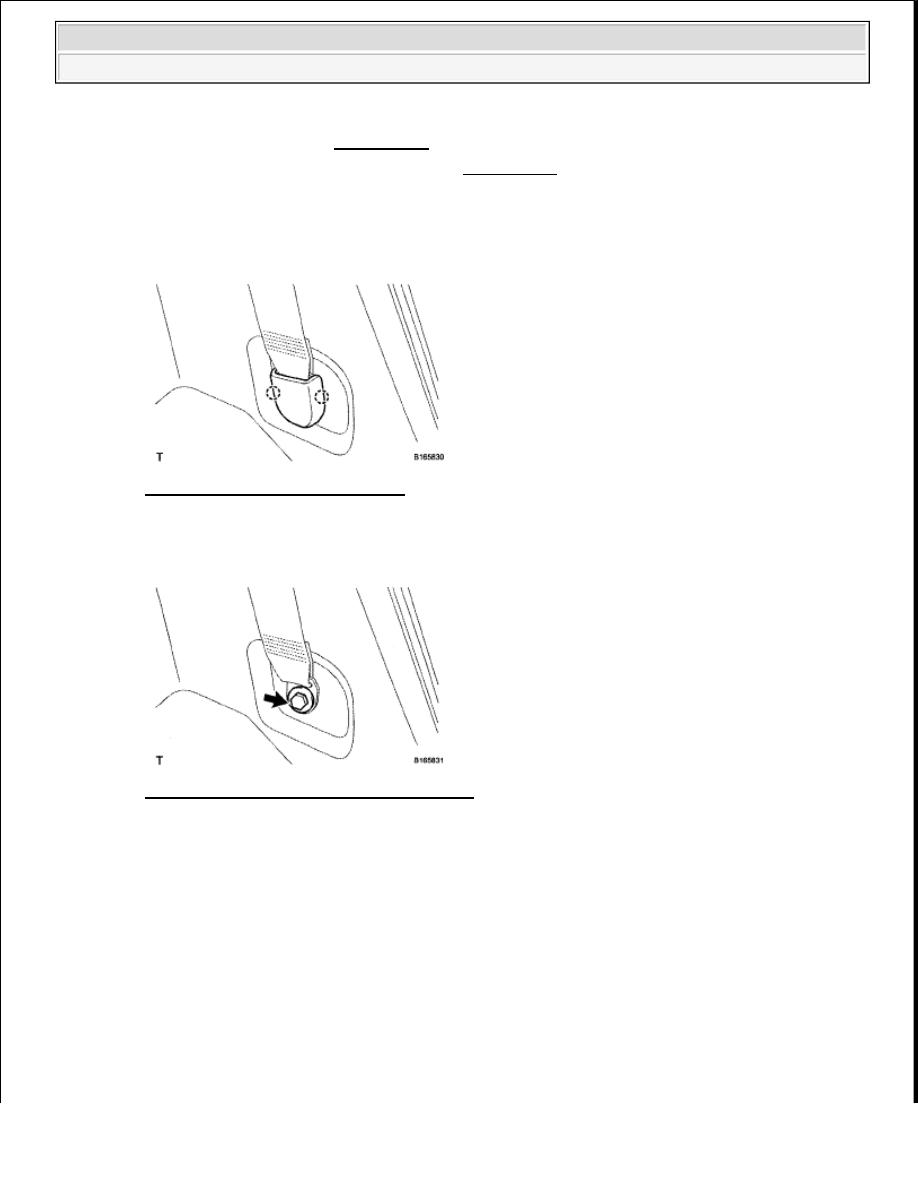

Fig. 133: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 6 clips and remove the quarter trim panel.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































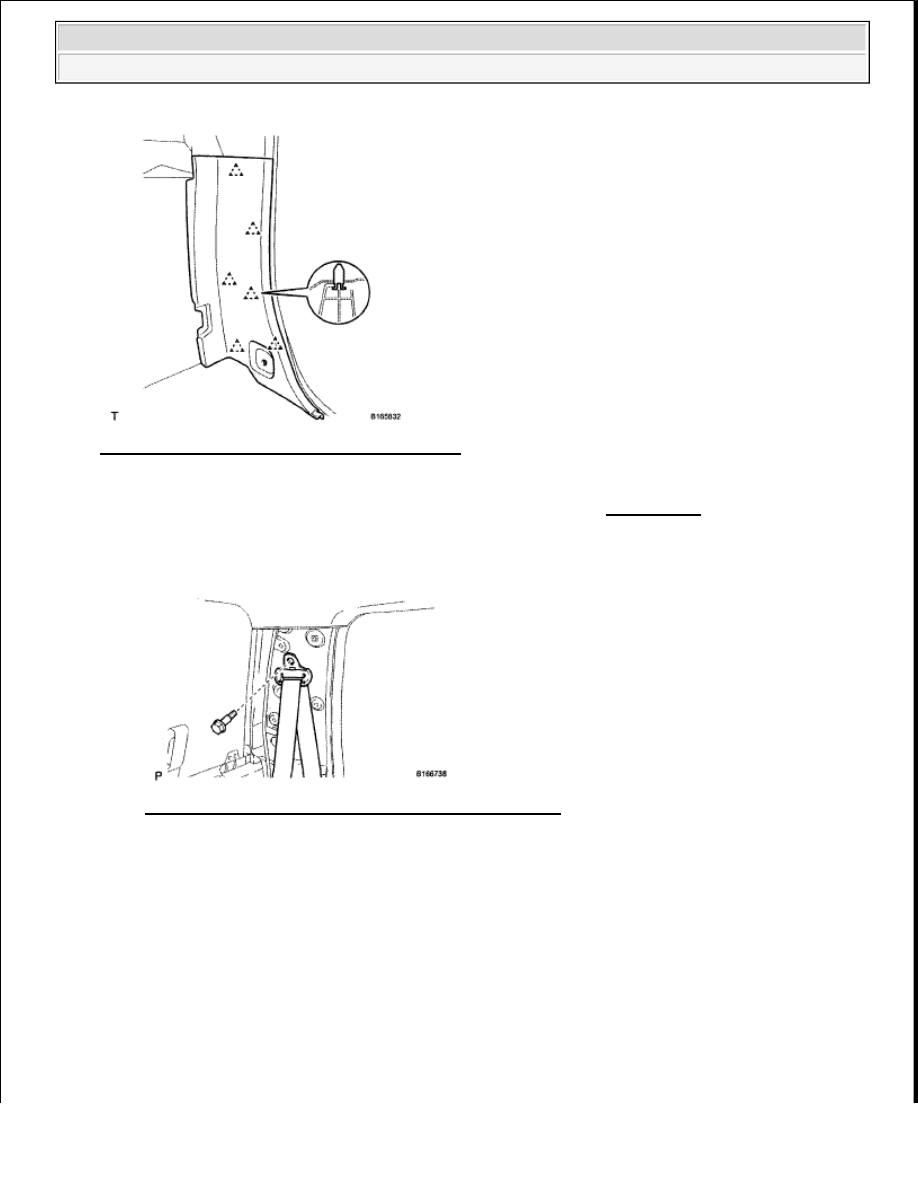

Fig. 134: Identifying Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY (See REMOVAL )

6. REMOVE REAR SEAT OUTER BELT ASSEMBLY

a. Remove the bolt and shoulder anchor.

Fig. 135: Identifying Seat Belt's Shoulder Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and disconnect the seat belt's shoulder anchor.

c. Remove the 2 bolts and seat belt.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
