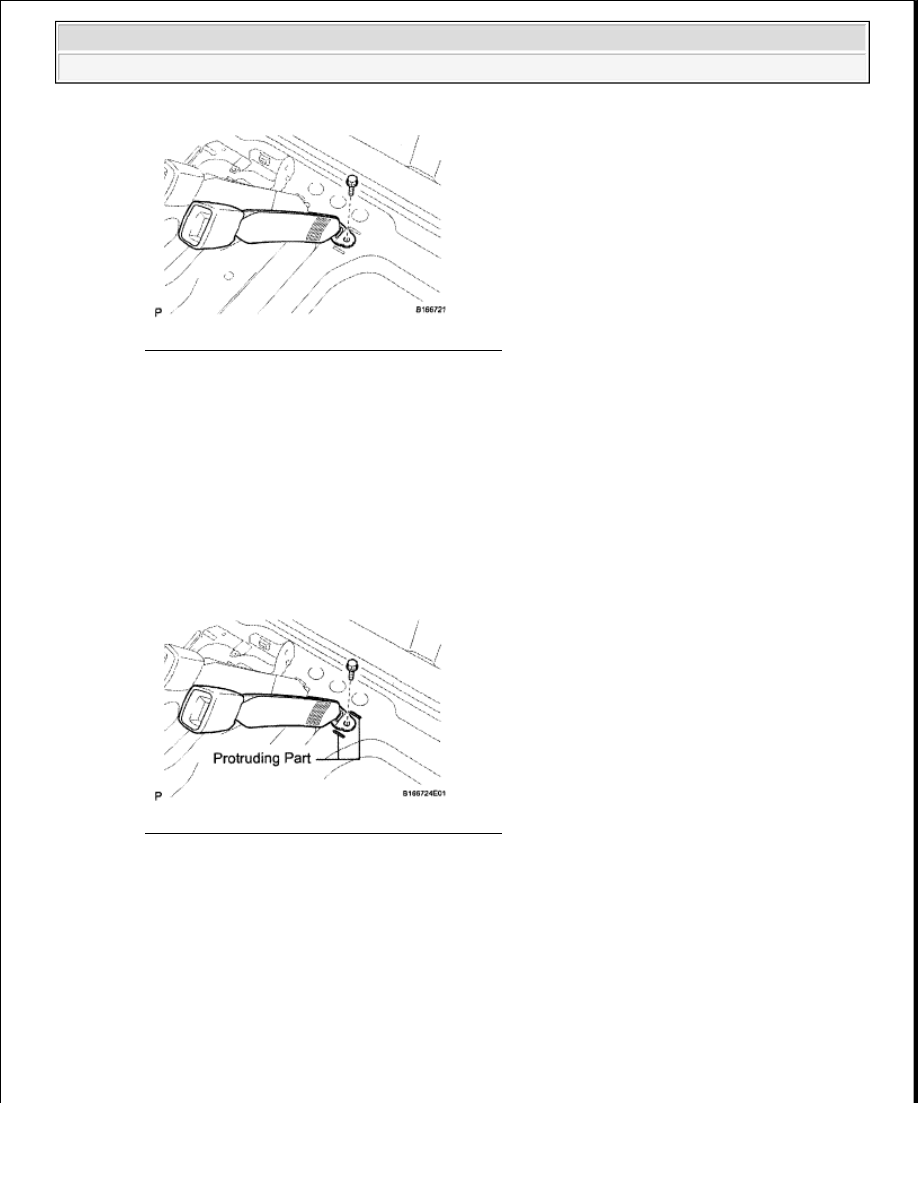

Fig. 117: Identifying Rear Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL REAR SEAT INNER BELT ASSEMBLY

a. Install the belt with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 118: Identifying Rear Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR NO. 1 SEAT INNER BELT ASSEMBLY RH

a. Install the belt with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

NOTE:

Do not overlap the anchor part of the seat belt and protruding parts
of the vehicle body.

NOTE:

Do not overlap the anchor part of the seat belt and protruding parts
of the vehicle body.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

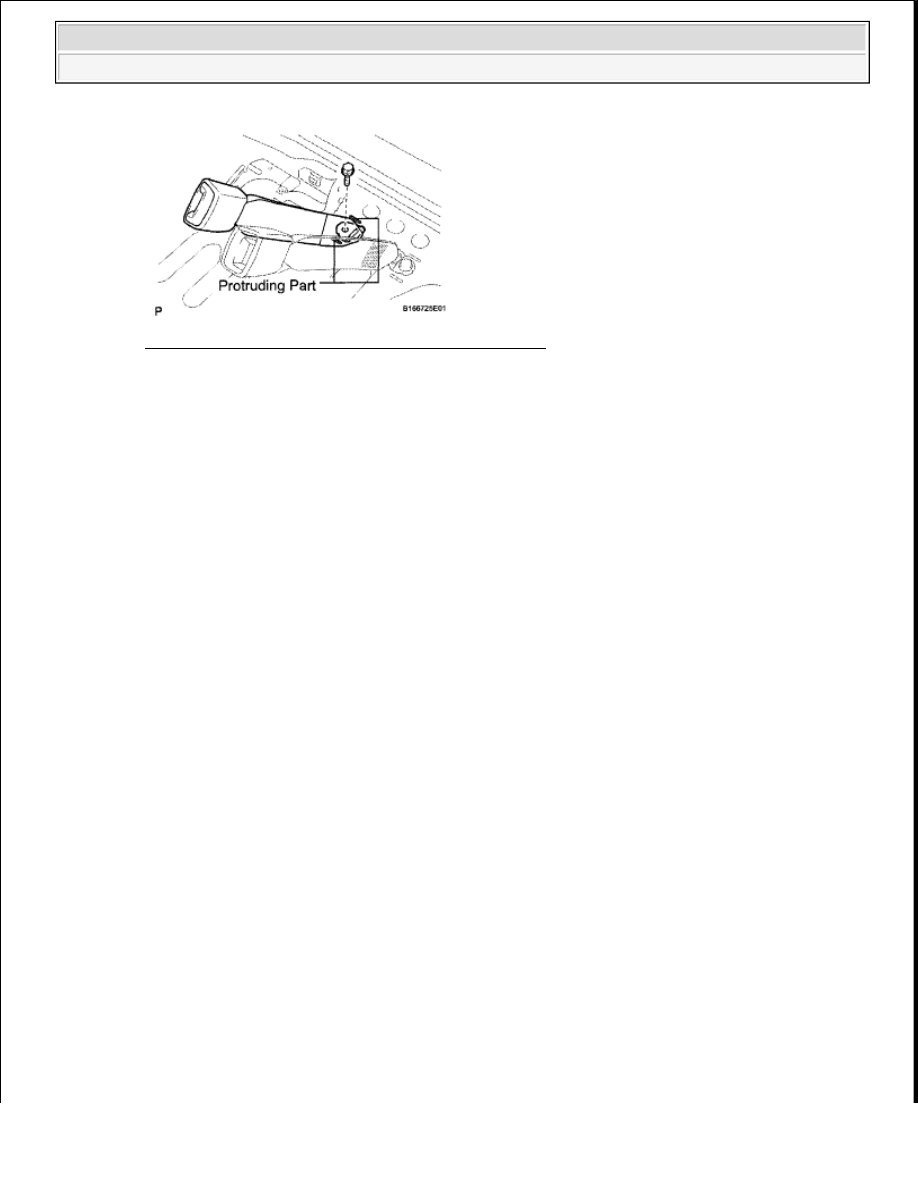

Fig. 119: Identifying Rear No. 1 Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REAR SEAT INNER BELT ASSEMBLY (FOR CREWMAX)

COMPONENTS



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

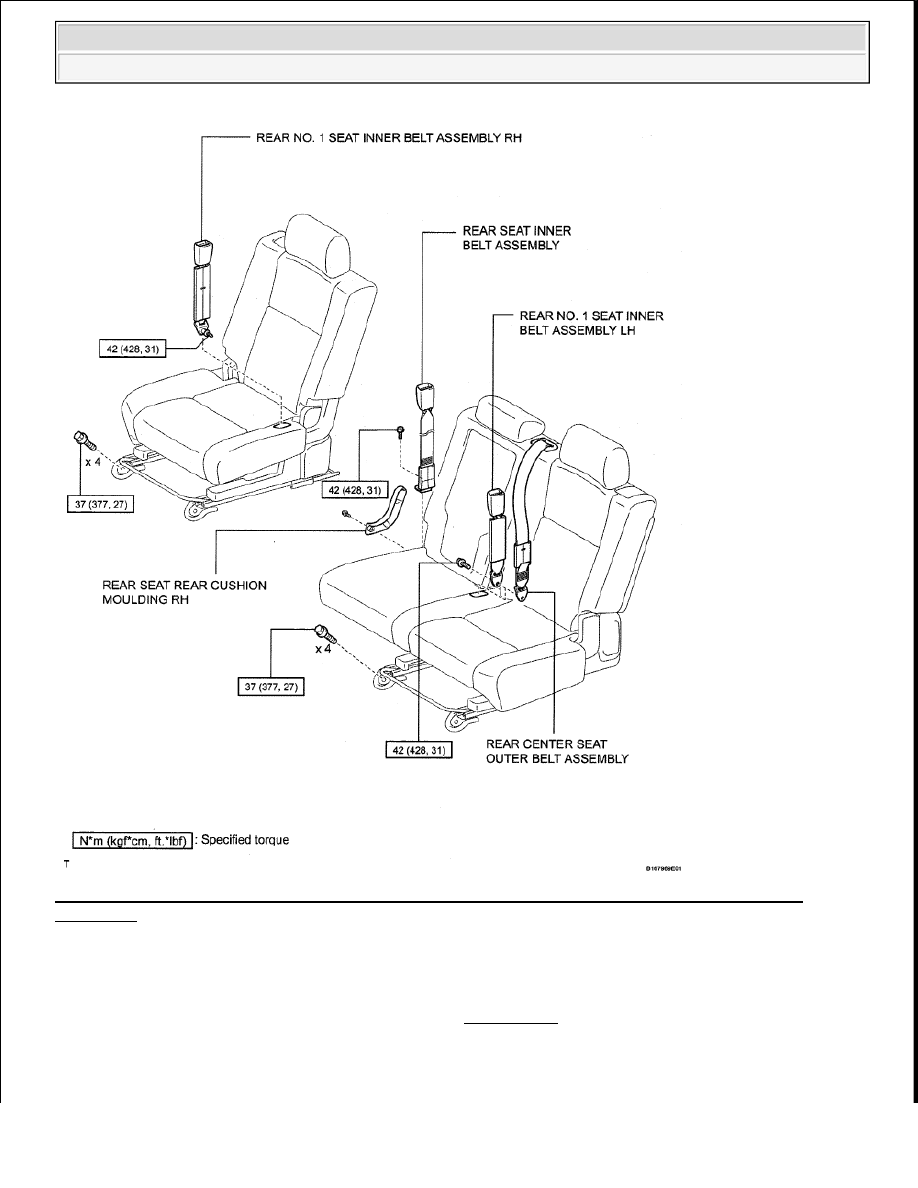

Fig. 120: Identifying Rear Seat Inner Belt Assembly Components And Torque Specifications (For
Crewmax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE REAR SEAT ASSEMBLY RH (See REMOVAL )

2. REMOVE REAR NO. 1 SEAT INNER BELT ASSEMBLY RH

a. Remove the bolt and seat belt.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

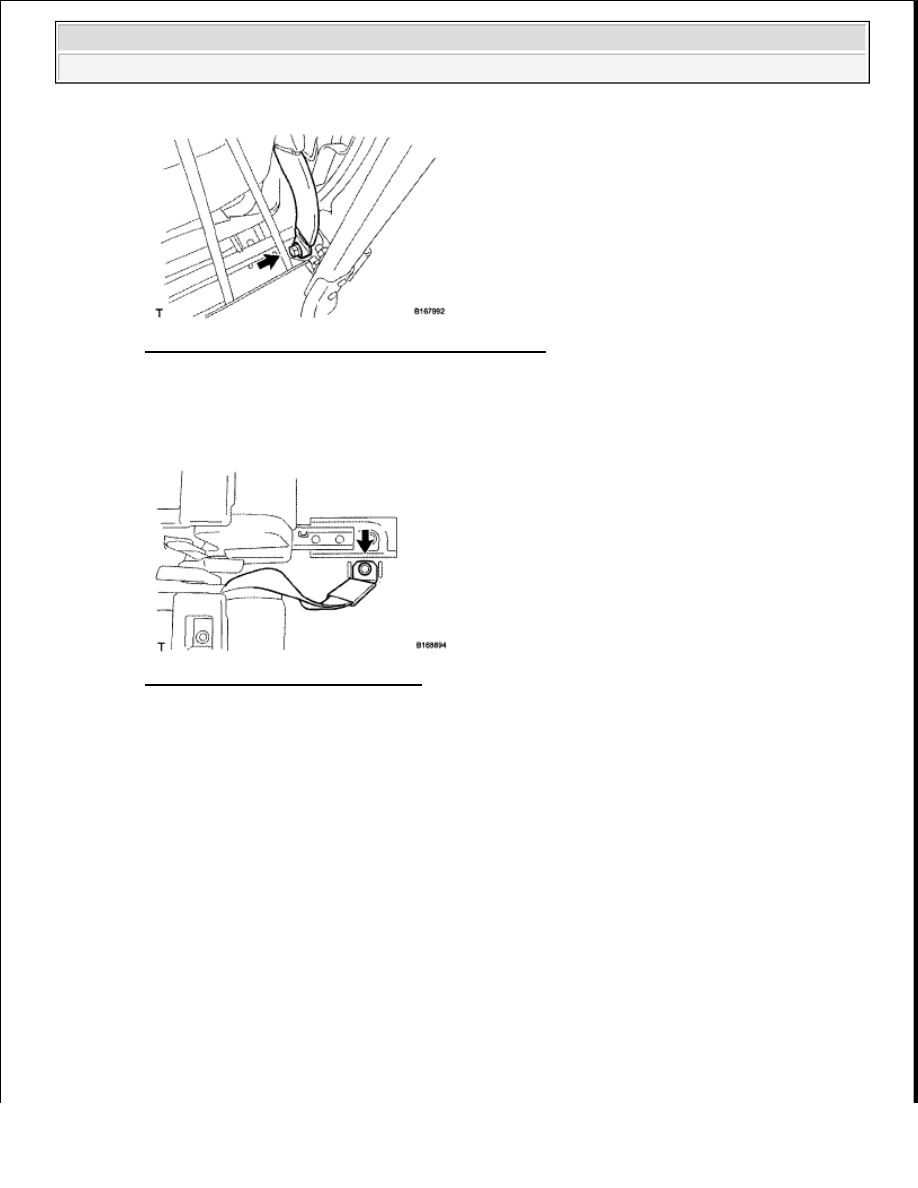

Fig. 121: Identifying Rear No. 1 Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. DISCONNECT REAR SEAT INNER BELT ASSEMBLY

a. Remove the bolt and disconnect the inner belt.

Fig. 122: Identifying Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE REAR SEAT ASSEMBLY LH

a. Remove the 4 bolts and seat.
