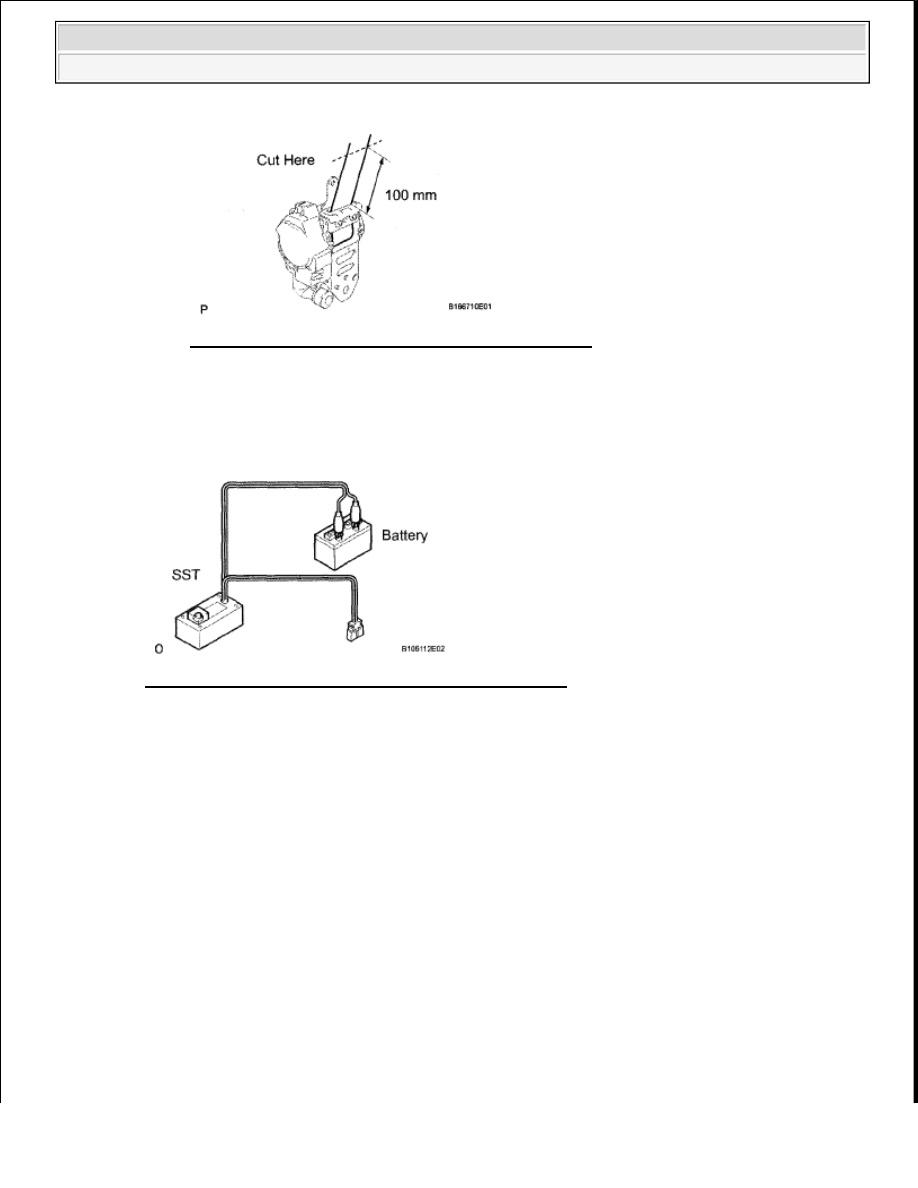

Fig. 99: Identifying Front Seat Outer Belt Cut Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check if SST is functioning properly.

SST 09082-00700, 09082-00770

Fig. 100: Connecting SST's Clip To Battery's Terminal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Prepare SST for activation of the seat belt pretensioner.

1. Connect SST (A) to SST (B). Then connect SST (B)'s connector to the seat belt pretensioner.

CAUTION: When activating a seat belt pretensioner, always use the

specified SST.

NOTE:

To avoid damaging SST connector and wire harness, do not
lock the secondary lock of the twin lock.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

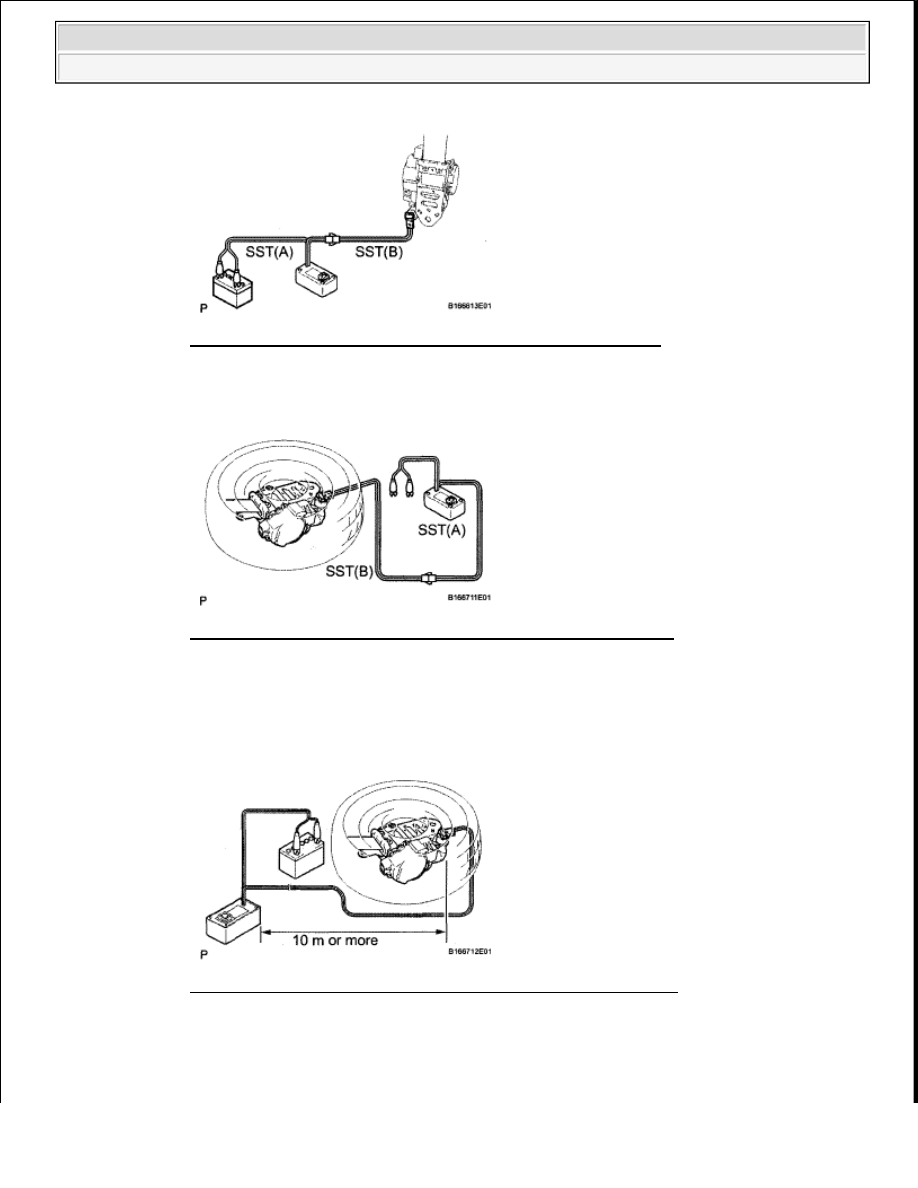

Fig. 101: Connecting SST To SST And Seat Belt Pretensioner
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Place the front seat outer belt on the ground and cover it with a tire (with wheel).

Fig. 102: Placing Front Seat Outer Belt On Ground And Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Move SST at least 10 m (32.8 ft.) away from the wheel.

Fig. 103: Identifying Moving Distance Between SST And Wheel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Set up the front seat outer belt as shown in the illustration.

NOTE:

Take care not to damage SST wire harness.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































d. Activate the seat belt pretensioner.

1. Connect SST's red clip to the battery's positive (+) terminal and the black clip to the battery's

negative (-) terminal.

2. Check that no one is within 10 m (32.8 ft.) of the wheel.

3. Press SST activation switch to activate the seat belt pretensioner.

HINT:

The seat belt pretensioner operates at the same time SST activation switch's LED illuminates.

e. Dispose of the front seat outer belt (with the seat belt pretensioner).

1. Remove the tire (with wheel) and SST.

2. Place the front seat outer belt in a plastic bag, tie the end tightly and dispose of it in the same

way as other general parts.

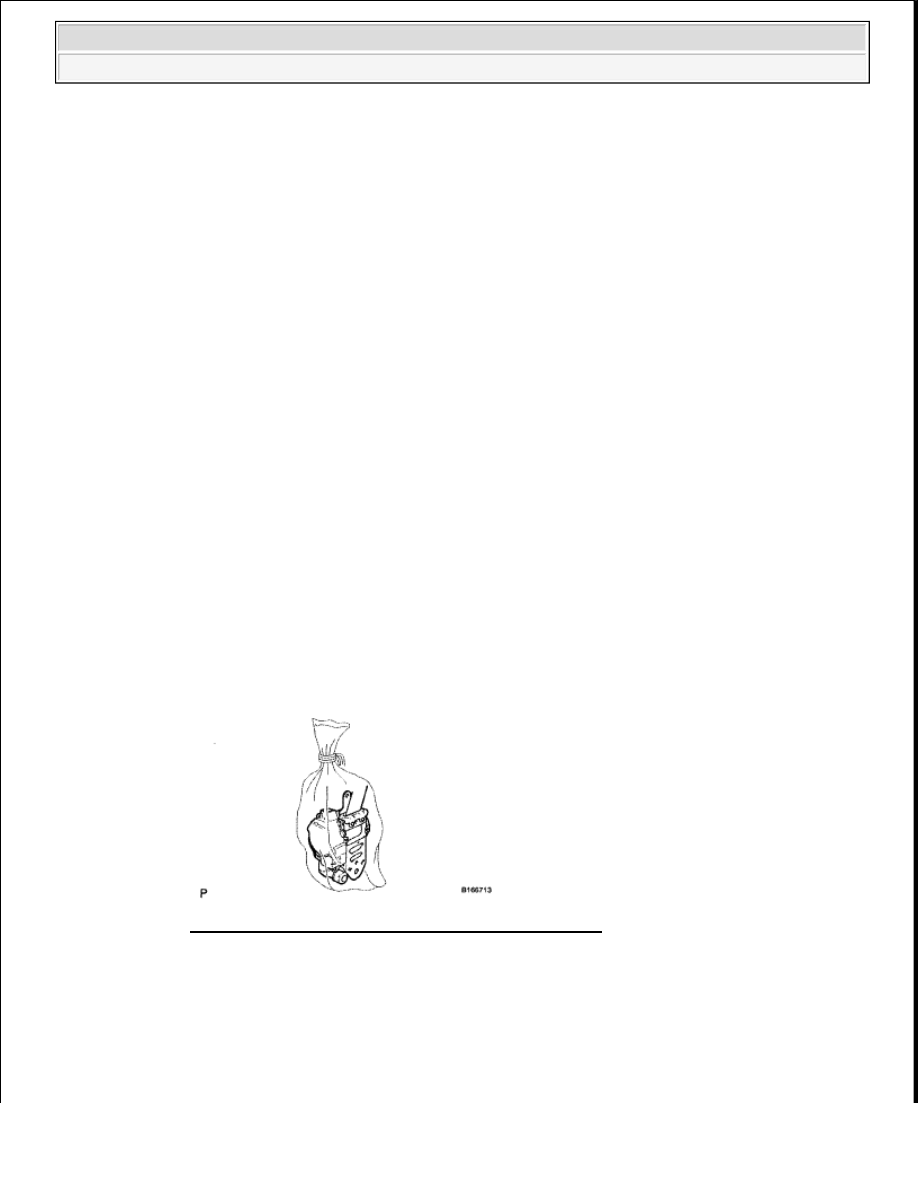

Fig. 104: Placing Front Seat Outer Belt In Plastic Bag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

FRONT SEAT OUTER BELT ASSEMBLY (FOR CENTER SEAT)

COMPONENTS

CAUTION:



Do not touch the front seat outer belt for at least 30
minutes after the seat belt pretensioner has been
activated. It is very hot.



Use gloves and safety glasses when handling a front seat
outer belt whose pretensioner has been activated.



Always wash your hands with water after completing the
disposal.



Do not apply water to a front seat outer belt that has an
activated pretensioner.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

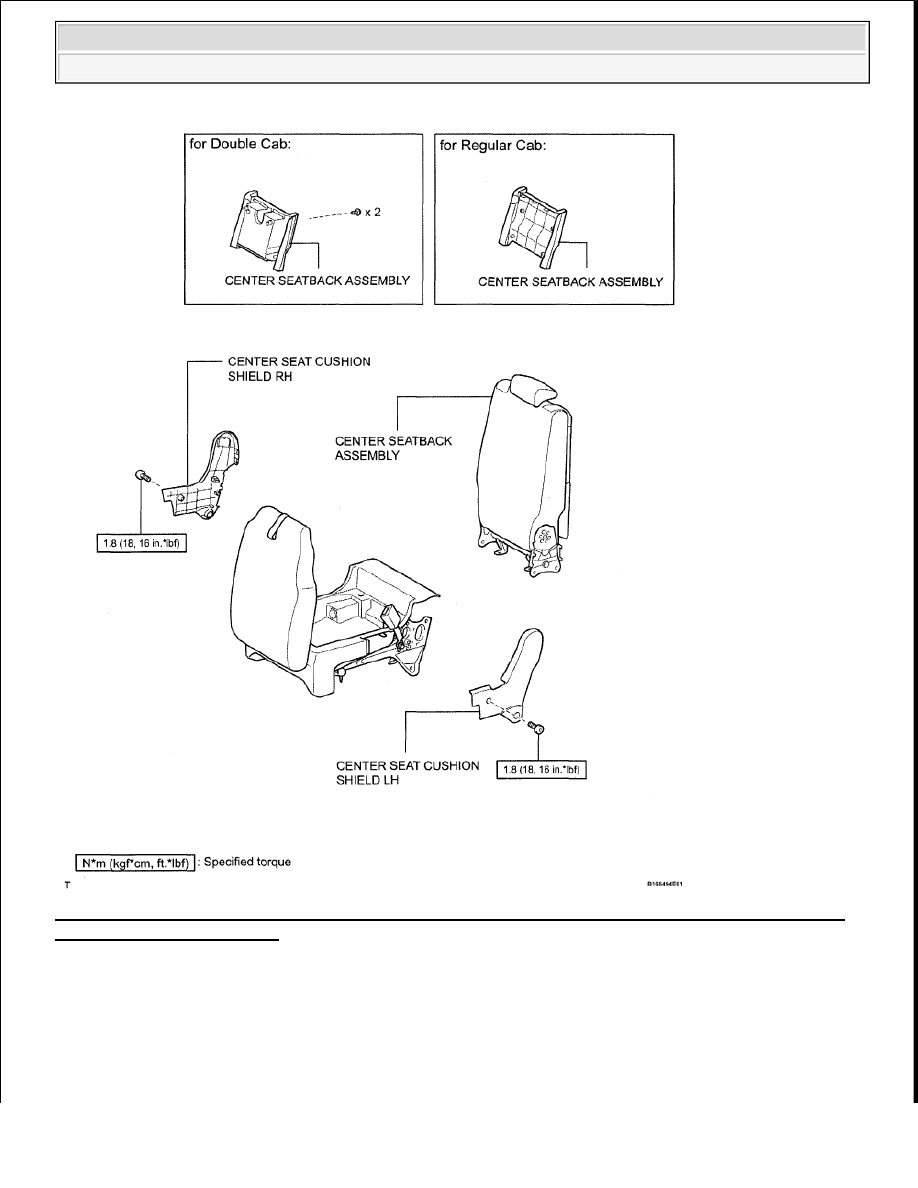

Fig. 105: Identifying Front Seat Outer Belt Assembly (For Center Seat) Replacement Components And
Torque Specification (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
