Toyota Tundra. Manual - part 2491

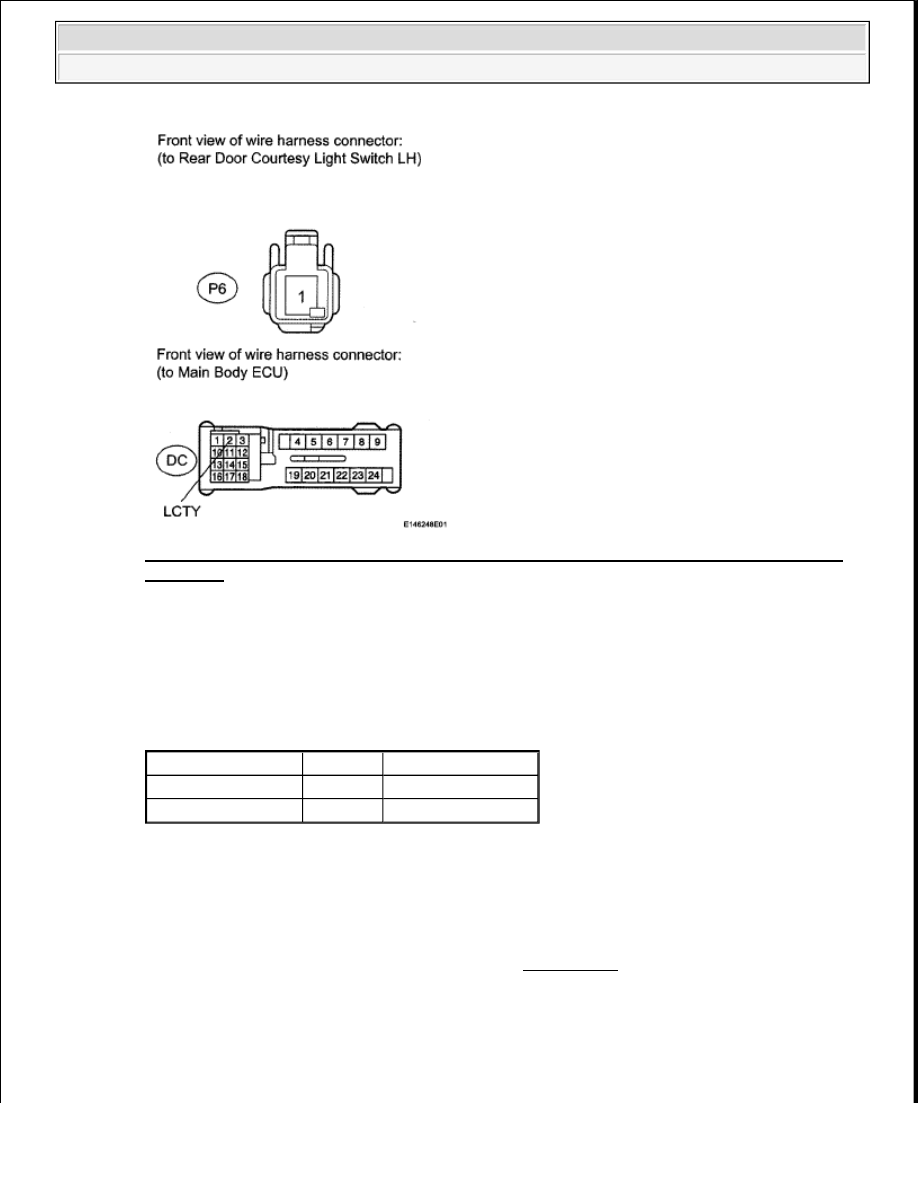

Fig. 71: Identifying Rear Door Courtesy Light Switch LH And Main Body ECU Connector
Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the DC ECU connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

REAR DOOR COURTESY LIGHT SWITCH LH MAIN BODY ECU

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE MAIN BODY ECU

8. INSPECT REAR DOOR COURTESY LIGHT SWITCH RH

a. Remove the rear door courtesy light switch RH (see REMOVAL ).

Tester Connection Condition Specified Condition

P6-1 - DC-2 (LCTY) Always

Below 1 ohms

P6-1 - Body ground

Always

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































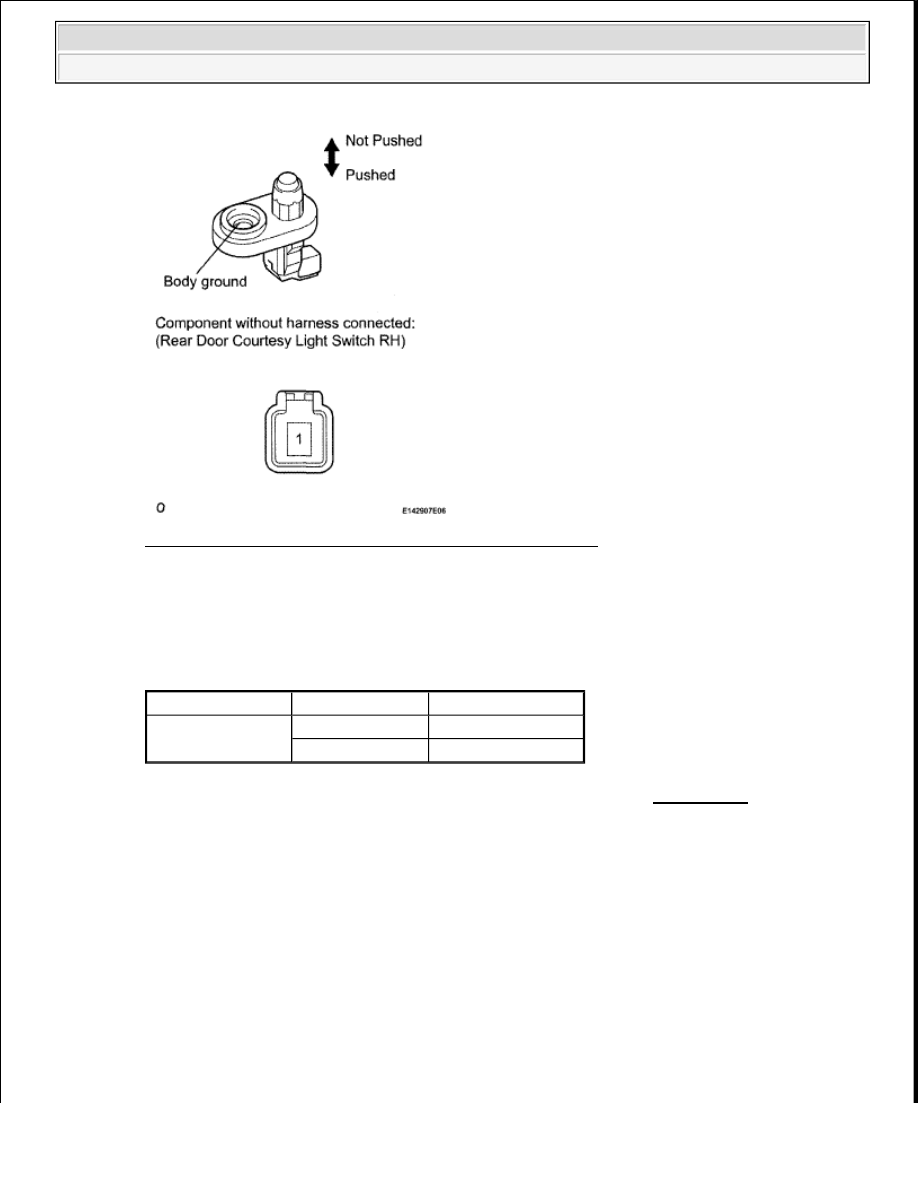

Fig. 72: Identifying Rear Door Courtesy Light Switch - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

REAR DOOR COURTESY LIGHT SWITCH RH

NG: REPLACE REAR DOOR COURTESY LIGHT SWITCH RH (see REMOVAL )

OK: Go to next step

9. CHECK HARNESS AND CONNECTOR (REAR DOOR COURTESY LIGHT SWITCH RH

MAIN BODY ECU)

a. Disconnect the Q6 switch connector.

b. Disconnect the J3 ECU connector.

Tester Connection Switch Condition Specified Condition

1 - Body ground

Not pushed

Below 1 ohms

Pushed

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































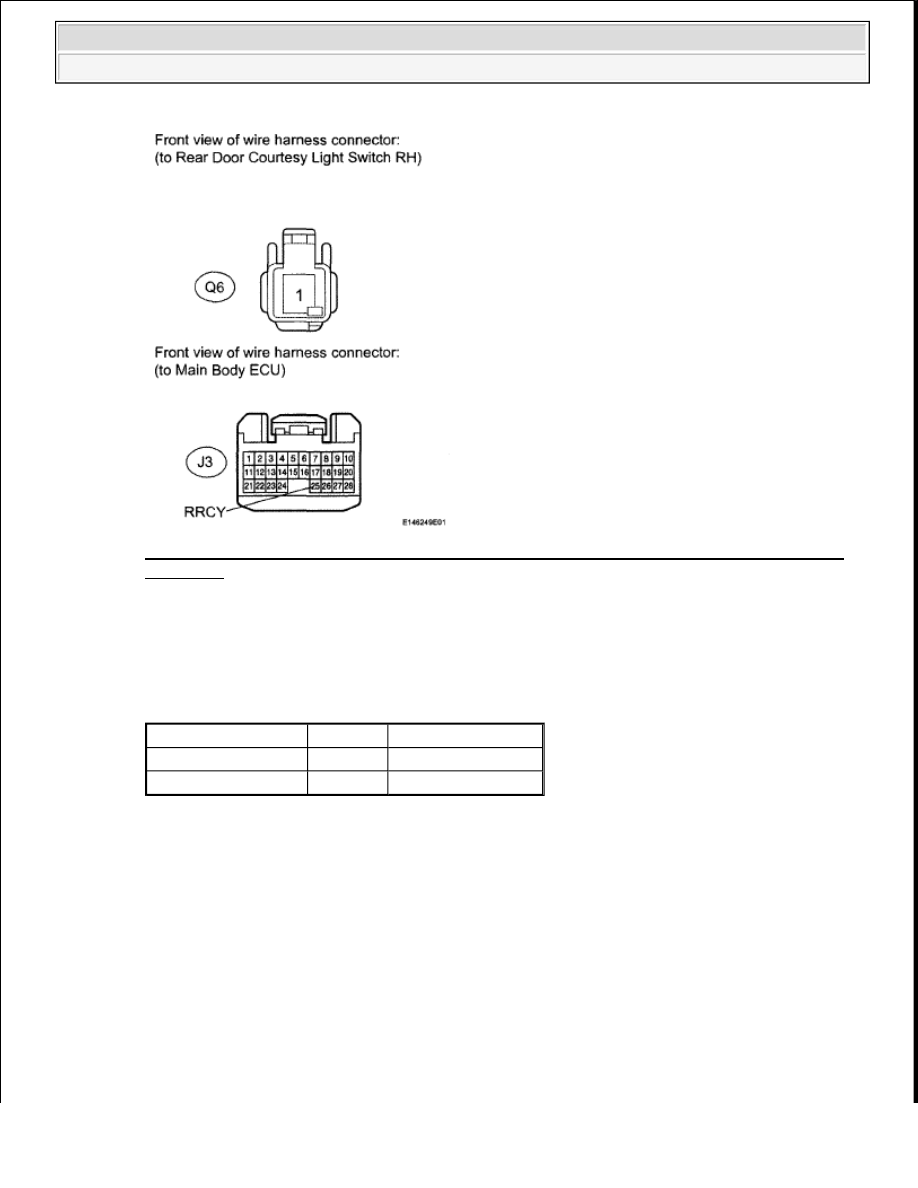

Fig. 73: Identifying Rear Door Courtesy Light Switch RH And Main Body ECU Connector
Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

REAR DOOR COURTESY LIGHT SWITCH RH MAIN BODY ECU

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE MAIN BODY ECU

ILLUMINATION CIRCUIT

WIRING DIAGRAM

Tester Connection Condition Specified Condition

Q6-1 - J3-25 (RRCY) Always

Below 1 ohms

Q6-1 - Body ground

Always

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































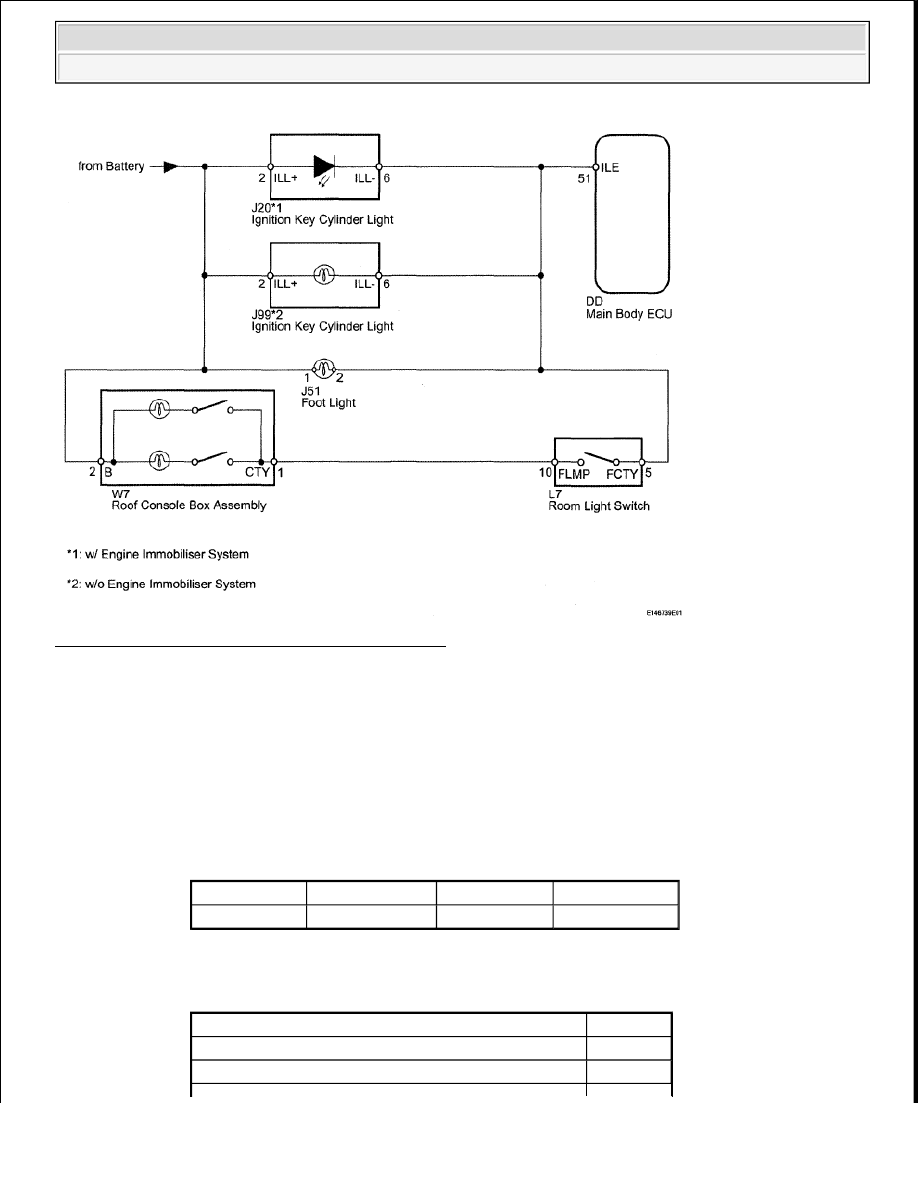

Fig. 74: Identifying Illumination - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. PERFORM ACTIVE TEST BY TECHSTREAM (ILLUMINATION LIGHT)

a. Operate the Techstream according to the steps on the display and select "Active Test".

Techstream

Main Body

MAIN BODY - TECHSTREAM ACTIVE TEST CHART

Result

RESULT CHART

Tester Display

Test Part

Control Range Diagnostic Note

Illumi Output Illumination light

ON or OFF

-

Result

Proceed to

OK

A

NG (Only ignition key cylinder light does not turn on)

B



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra
