Toyota Tundra. Manual - part 249

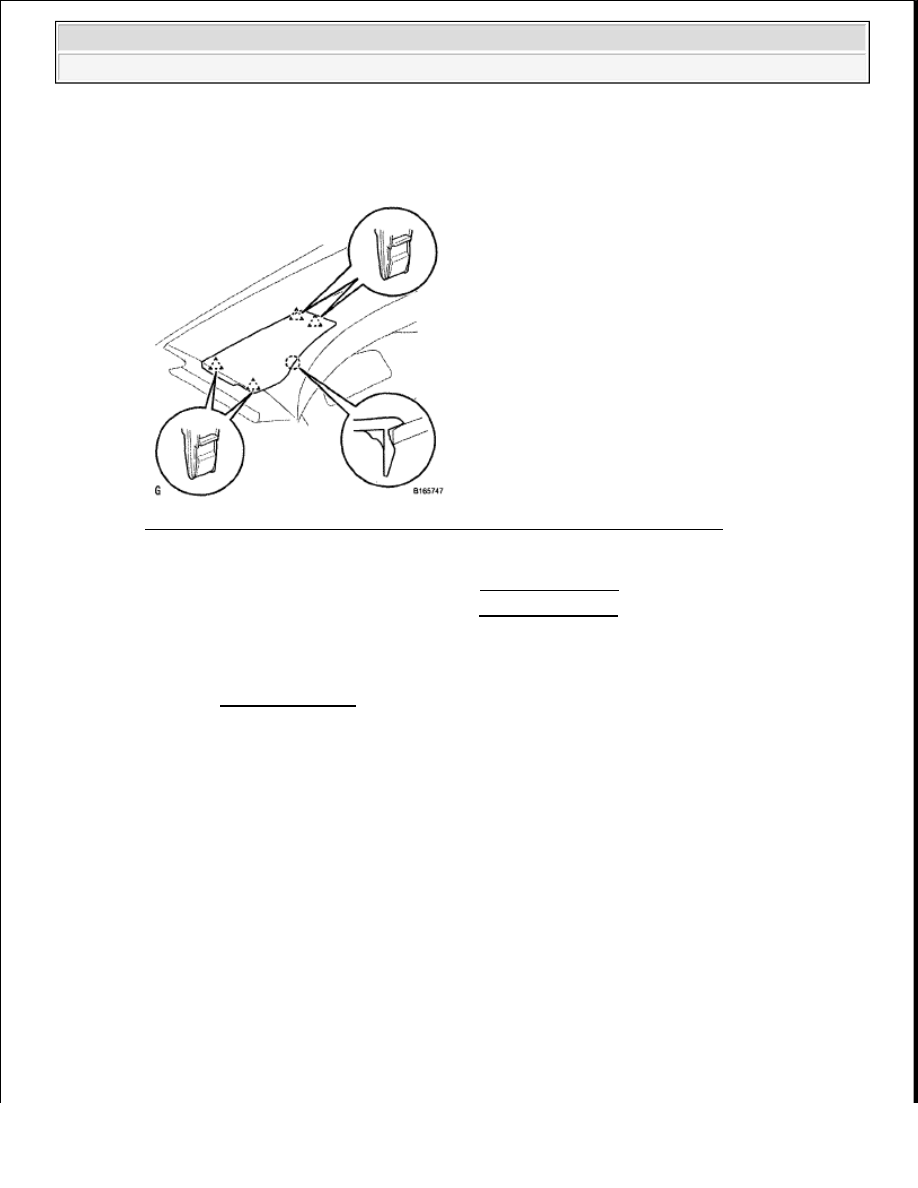

Fig. 375: Identifying No 3 Instrument Panel Speaker Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY RH

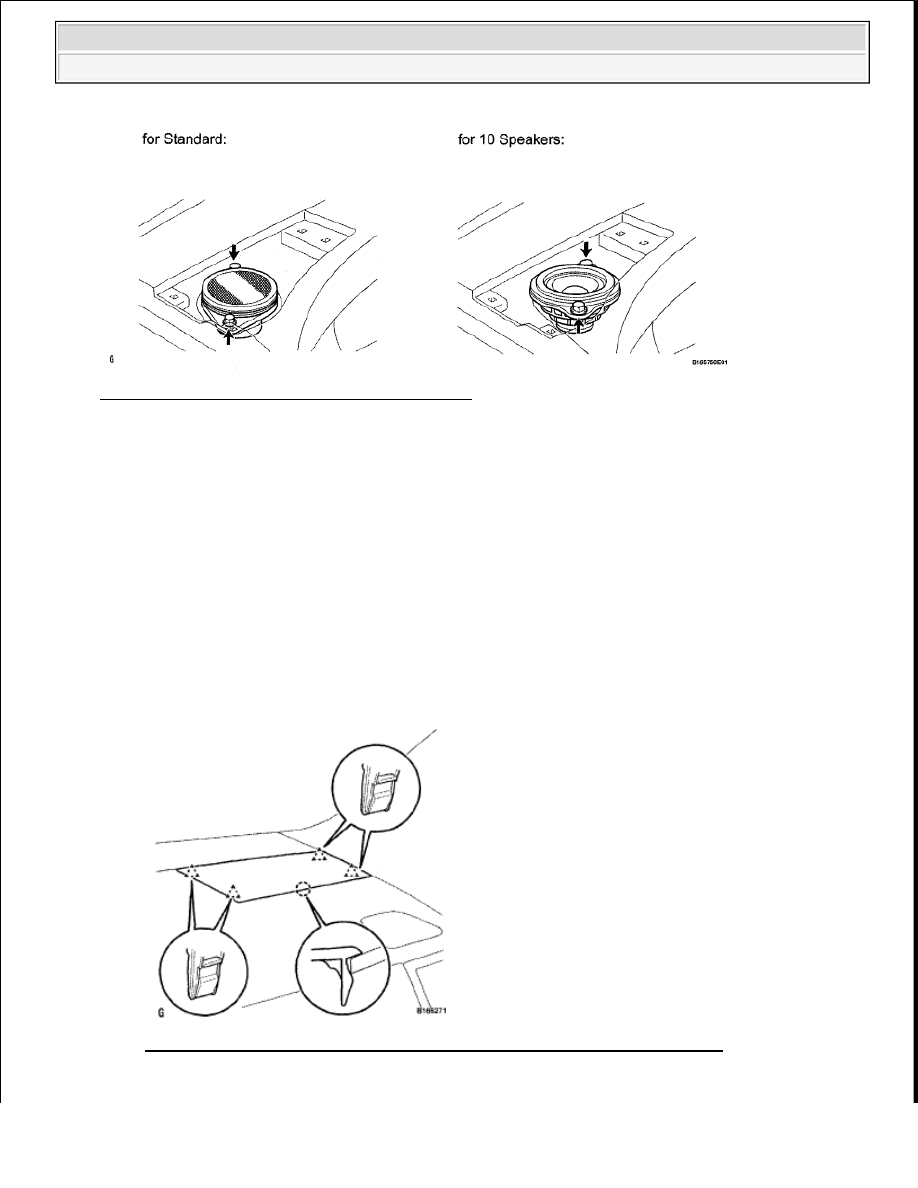

Fig. 376: Locating Speaker Assembly Bolts (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Connect the speaker connector.

b. Temporarily install the speaker by aligning the positioning pins of the speaker with the instrument

panel.

c. Install the speaker with the 2 bolts.

4. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY LH

NOTE:



Do not touch the cone part of the speaker.



When installing the speaker to the instrument panel, be careful
that the wires do not get caught between the parts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































Fig. 377: Locating Speaker Assembly Bolts (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Connect the speaker connector.

b. Temporarily install the speaker by aligning the positioning pins of the speaker with the instrument

panel.

c. Install the speaker with the 2 bolts.

5. INSTALL NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Attach the 4 clips and claw to install the speaker panel.

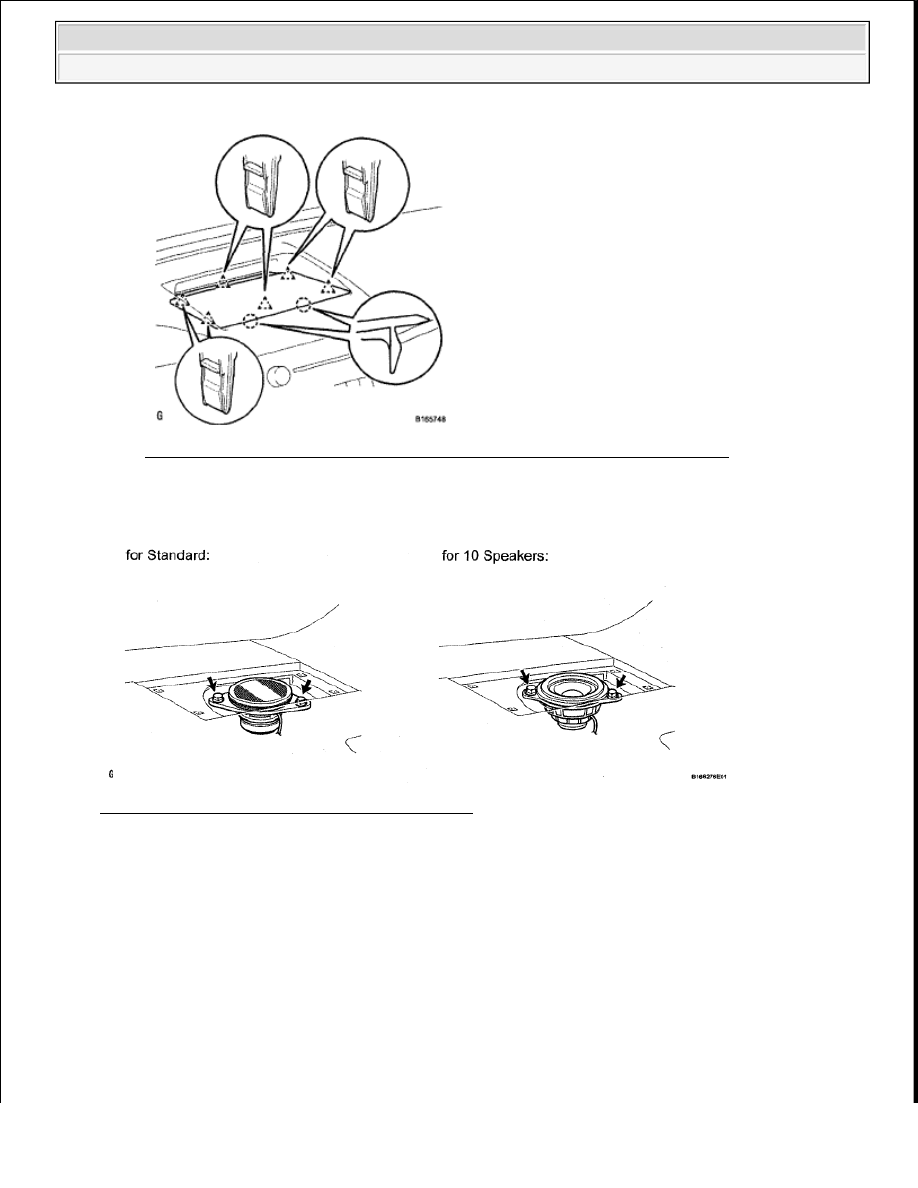

Fig. 378: Identifying No 2 Instrument Panel Speaker Panel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



Do not touch the cone part of the speaker.



When installing the speaker to the instrument panel, be careful
that the wires do not get caught between the parts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































6. INSTALL NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Attach the 4 clips and claw to install the speaker panel.

Fig. 379: Identifying No 1 Instrument Panel Speaker Panel Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL FRONT PILLAR GARNISH RH (See INSTALLATION )

8. INSTALL FRONT PILLAR GARNISH LH (See INSTALLATION )

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

INSTRUMENT PANEL SPEAKER (FOR CREWMAX)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

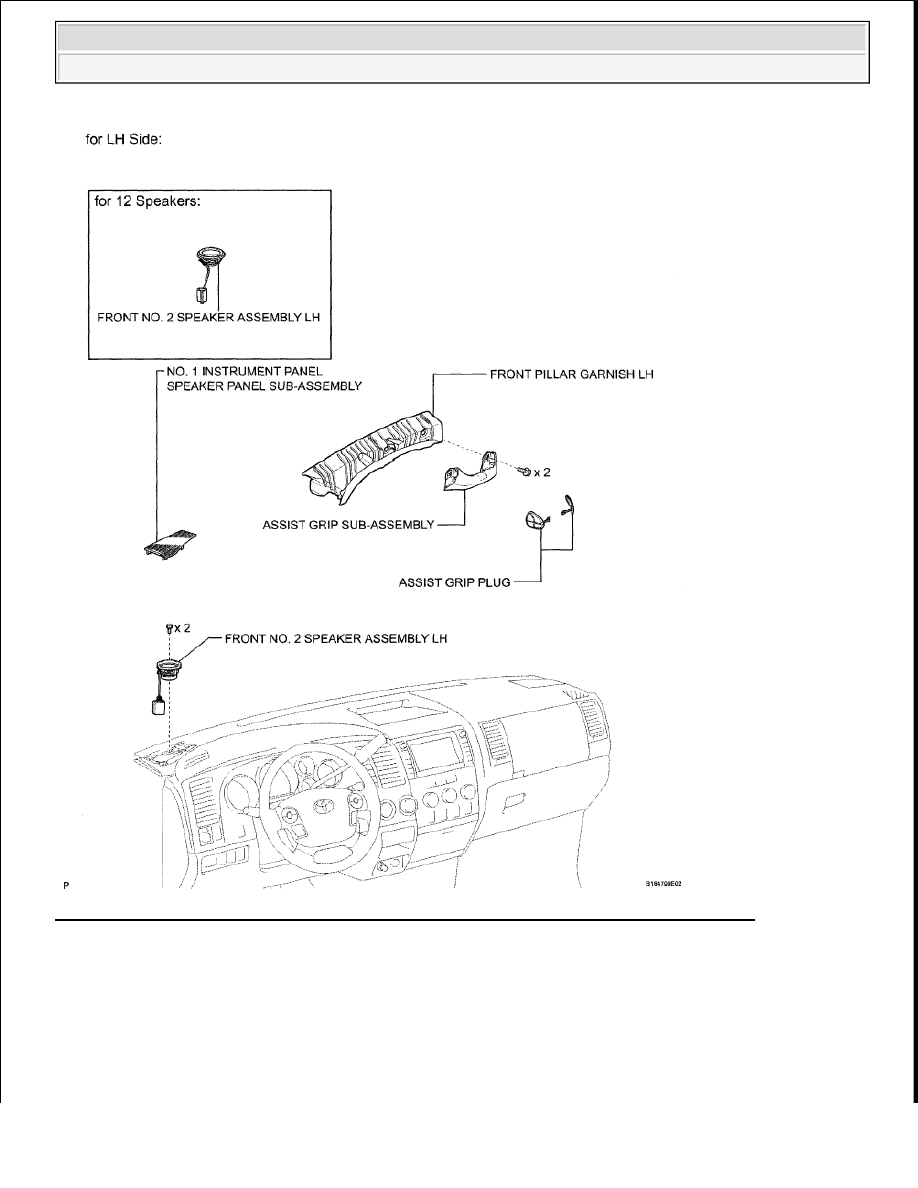

Fig. 380: Identifying Instrument Panel Speaker Components - For Crewmax (For LH Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra
