Toyota Tundra. Manual - part 248

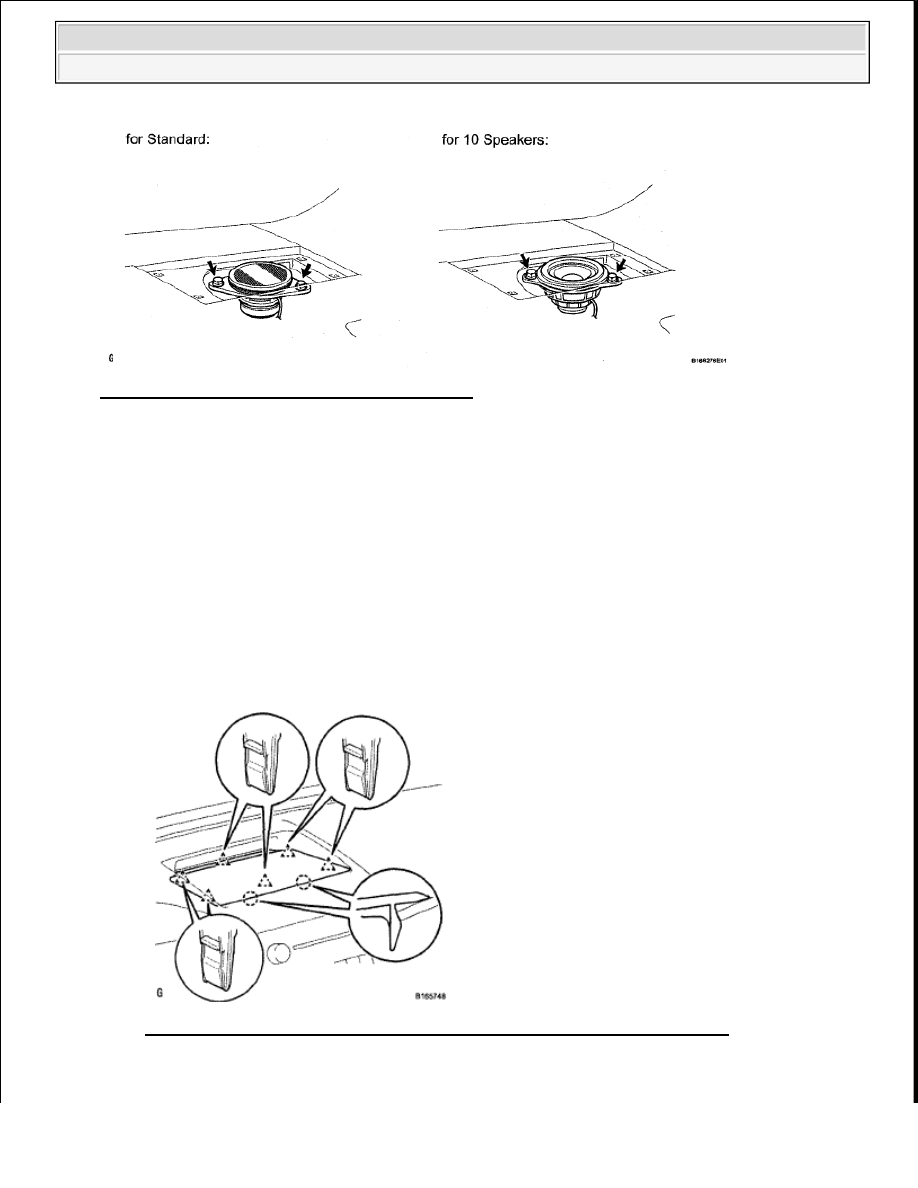

Fig. 368: Locating Speaker Assembly Bolts (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the 2 bolts.

b. Remove the speaker and disconnect the connector.

8. REMOVE NO. 3 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Using a screwdriver, detach the 6 clips and 2 claws.

HINT:

Tape the screwdriver tip before use.

Fig. 369: Identifying No 3 Instrument Panel Speaker Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Do not touch the cone part of the speaker.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































b. Remove the speaker panel.

9. REMOVE FRONT NO. 4 SPEAKER ASSEMBLY (for 10 Speakers)

a. Remove the 2 bolts.

b. Remove the speaker and disconnect the connector.

Fig. 370: Identifying Speaker Assembly Bolts (For 10 Speakers)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FRONT NO. 2 SPEAKER ASSEMBLY (for Standard)

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

If the result is not as specified, replace the speaker assembly.

NOTE:

Do not touch the cone part of the speaker.

Tester Connection Condition Specified Condition

1 -3

Always

Below 1 ohms

2-4
3-4

Always

3.6 to 4.4 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































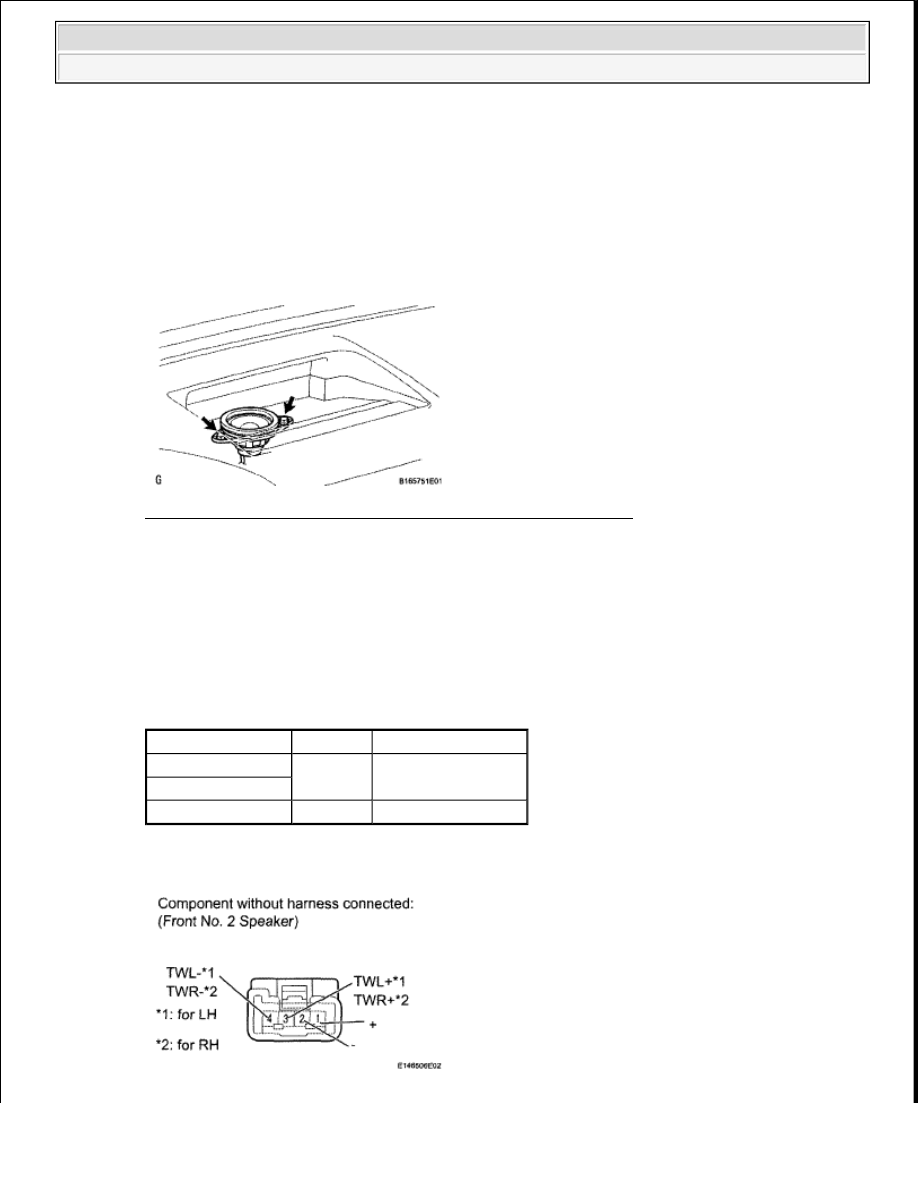

Fig. 371: Identifying Speaker Assembly Connector Terminals (For Standard)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSPECT FRONT NO. 2 SPEAKER ASSEMBLY (for 10 Speakers)

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

If the result is not as specified, replace the speaker assembly.

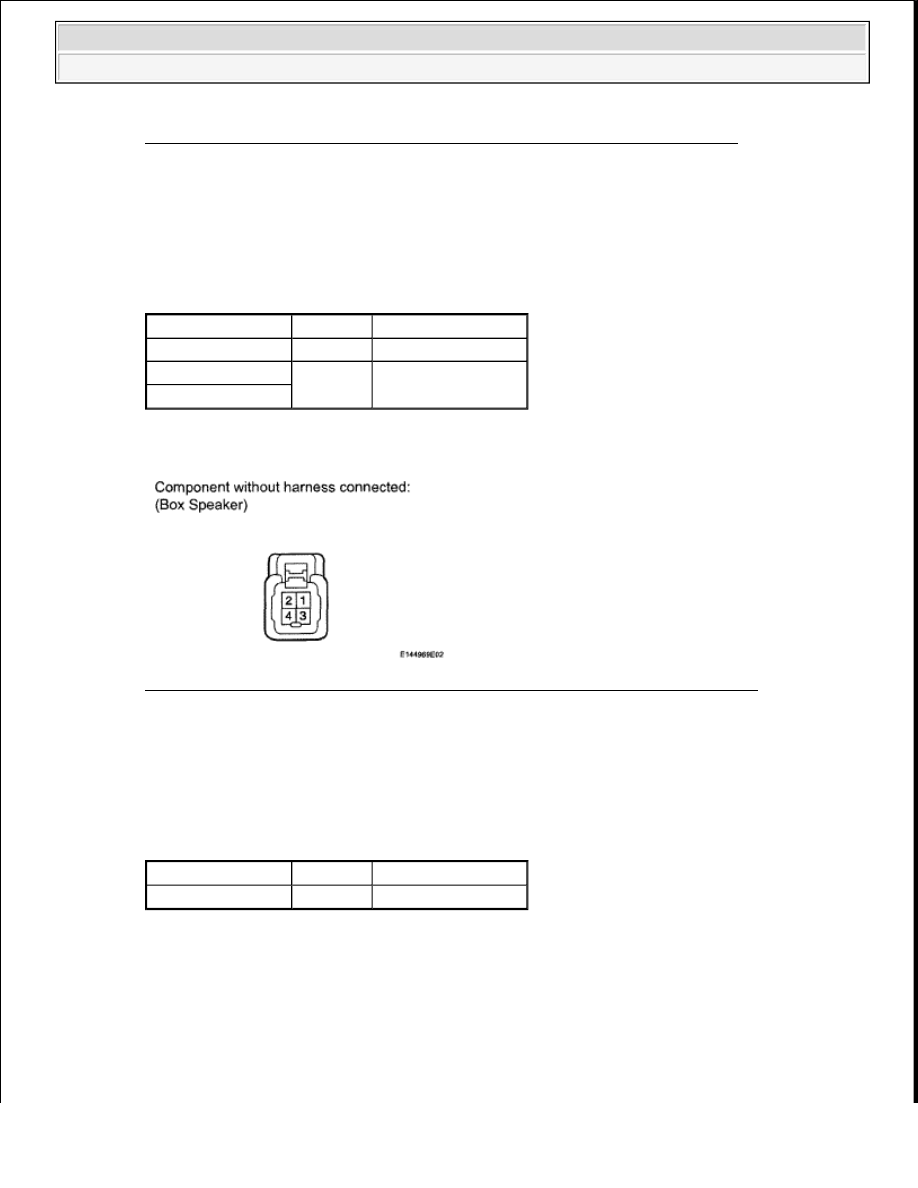

Fig. 372: Identifying Speaker Assembly Connector Terminals (For 10 Speakers)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSPECT FRONT NO. 4 SPEAKER ASSEMBLY (for 10 Speakers)

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

If the result is not as specified, replace the speaker assembly.

Tester Connection Condition Specified Condition

3-4

Always

1.3 to 2.3 ohms

3-1

Always

Below 1 ohms

4-2

Tester Connection Condition Specified Condition

1-2

Always

1.5 to 2.1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































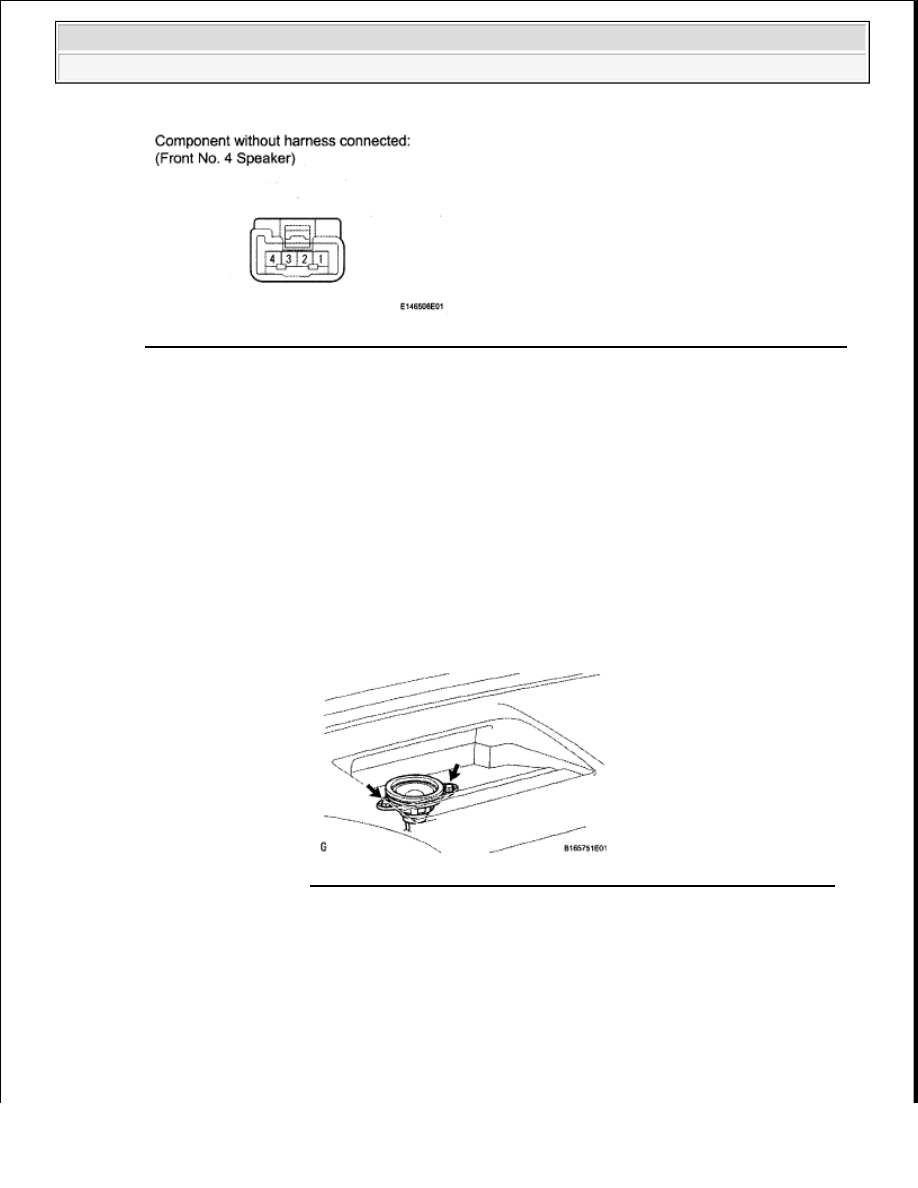

Fig. 373: Identifying Front No 4 Speaker Assembly Connector Terminals (For 10 Speakers)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL FRONT NO. 4 SPEAKER ASSEMBLY (for 10 Speakers)

a. Connect the connector.

b. Temporarily install the speaker by aligning the positioning pins of the speaker with the instrument

panel.

c. Install the speaker with the 2 bolts.

2. INSTALL NO. 3 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Attach the 6 clips and 2 claws to install the speaker panel.

NOTE:



Do not touch the cone part of the speaker.



When installing the speaker to the instrument panel, be careful
that the wires do not get caught between the parts.

Fig. 374: Locating Speaker Assembly Bolts (For 10 Speakers)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
