NG: REPLACE HAZARD WARNING SIGNAL SWITCH (see REMOVAL )

OK: Go to next step

2. CHECK HARNESS AND CONNECTOR (HAZARD WARNING SIGNAL SWITCH-TURN

SIGNAL FLASHER AND BODY GROUND)

a. Disconnect the L3 switch connector.

b. Disconnect the J29 relay connector.

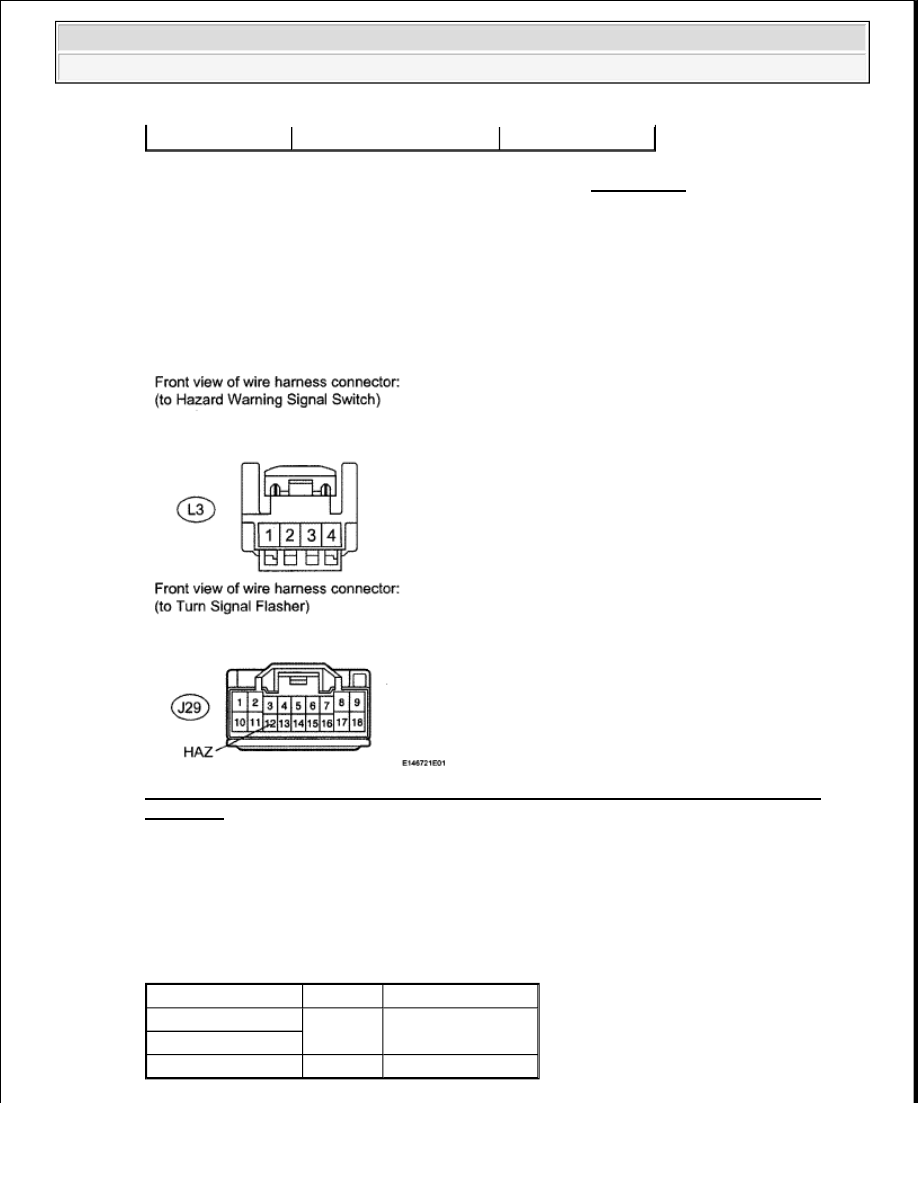

Fig. 49: Identifying Hazard Warning Signal Switch And Turn Signal Flasher Connector
Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

HAZARD WARNING SIGNAL SWITCH-TURN SIGNAL FLASHER AND BODY
GROUND

1 - 4

Hazard warning switch OFF 10 kohms or higher

Tester Connection Condition Specified Condition

L3-4 - J29-12 (HAZ)

Always

Below 1 ohms

L3-1 - Body ground
L3-4 - Body ground

Always

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE

TAIL LIGHT CIRCUIT

DESCRIPTION

The main body ECU receives a light control switch information signal from the headlight dimmer switch, and
illuminates the taillights.

WIRING DIAGRAM

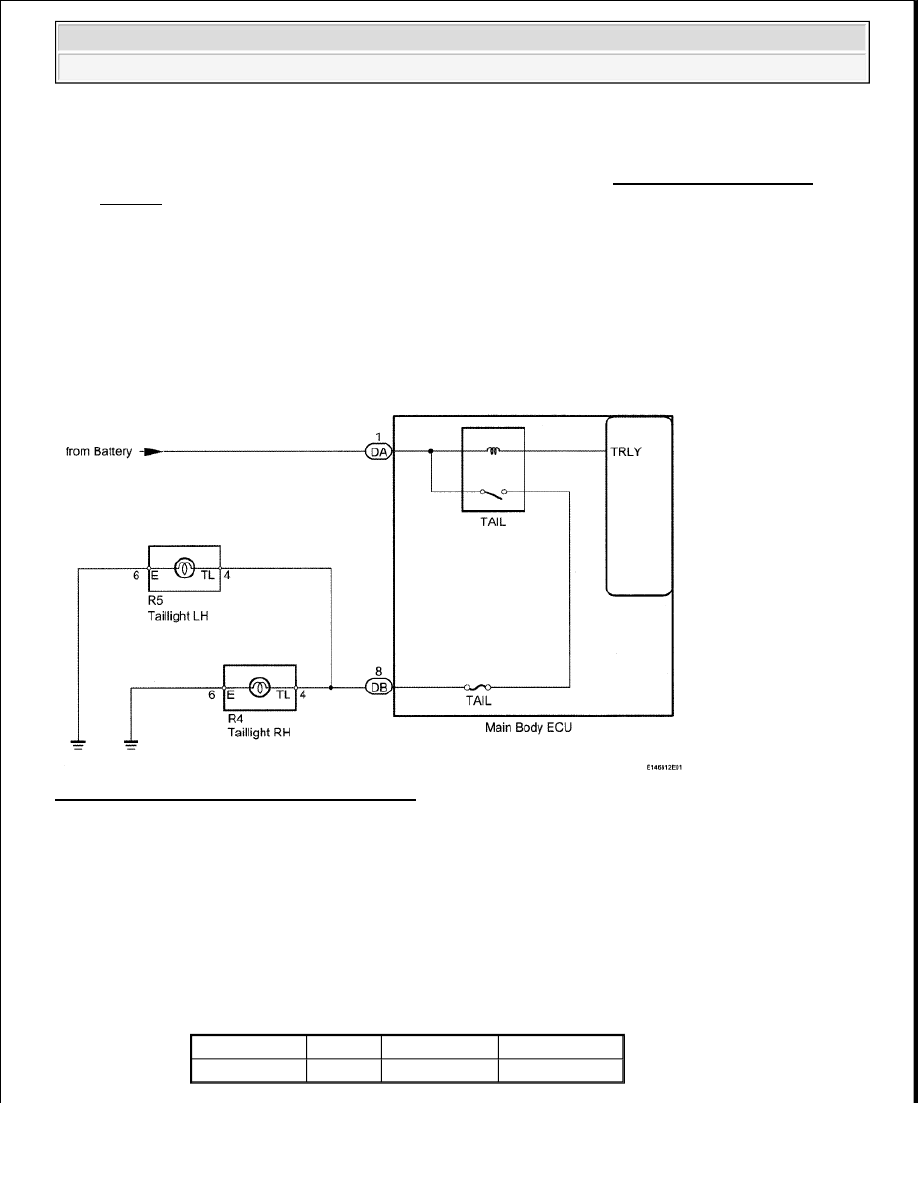

Fig. 50: Identifying Taillight - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. PERFORM ACTIVE TEST BY TECHSTREAM (TAILLIGHT)

a. Operate the Techstream according to the steps on the display and select "Active Test".

Techstream

Main Body

MAIN BODY - TECHSTREAM ACTIVE TEST CHART

Tester Display Test Part Control Range Diagnostic Note

Tail light

Taillight

ON or OFF

-



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































OK: Taillight turns on / turns off.

NG: Go to step 2

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE

2. INSPECT FUSE (TAIL)

a. Remove the TAIL fuse from the main body ECU.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

FUSE (TAIL)

NG: REPLACE FUSE

OK: Go to next step

3. CHECK HARNESS AND CONNECTOR (TAILLIGHT BULB - BATTERY)

a. for LH:

1. Disconnect the R5 taillight connector.

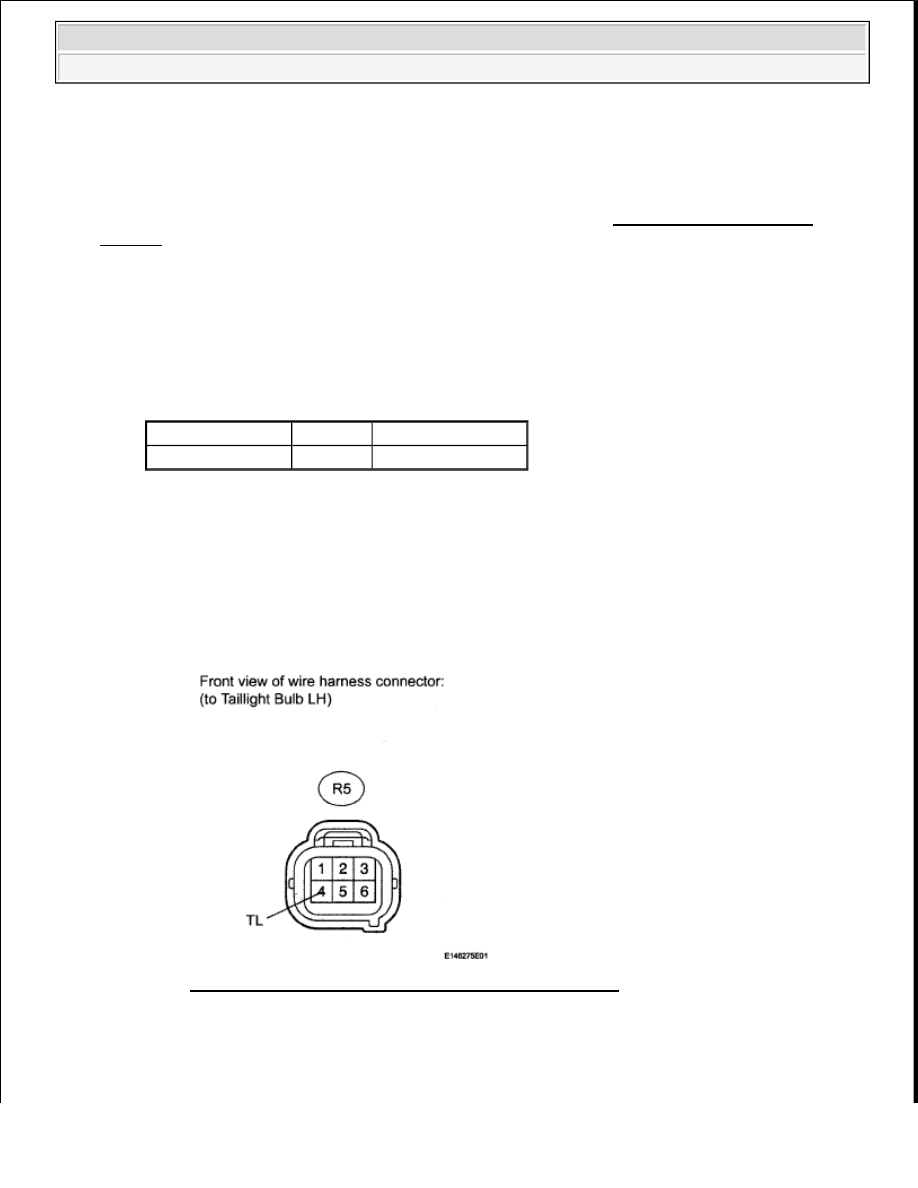

Fig. 51: Identifying Taillight Connector Terminals - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Measure the voltage according to the value(s) in the table below.

Standard voltage

Tester Connection Condition Specified Condition

TAIL fuse

Always

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































TAILLIGHT BULB - BATTERY LH

b. for RH:

1. Disconnect the R4 taillight connector.

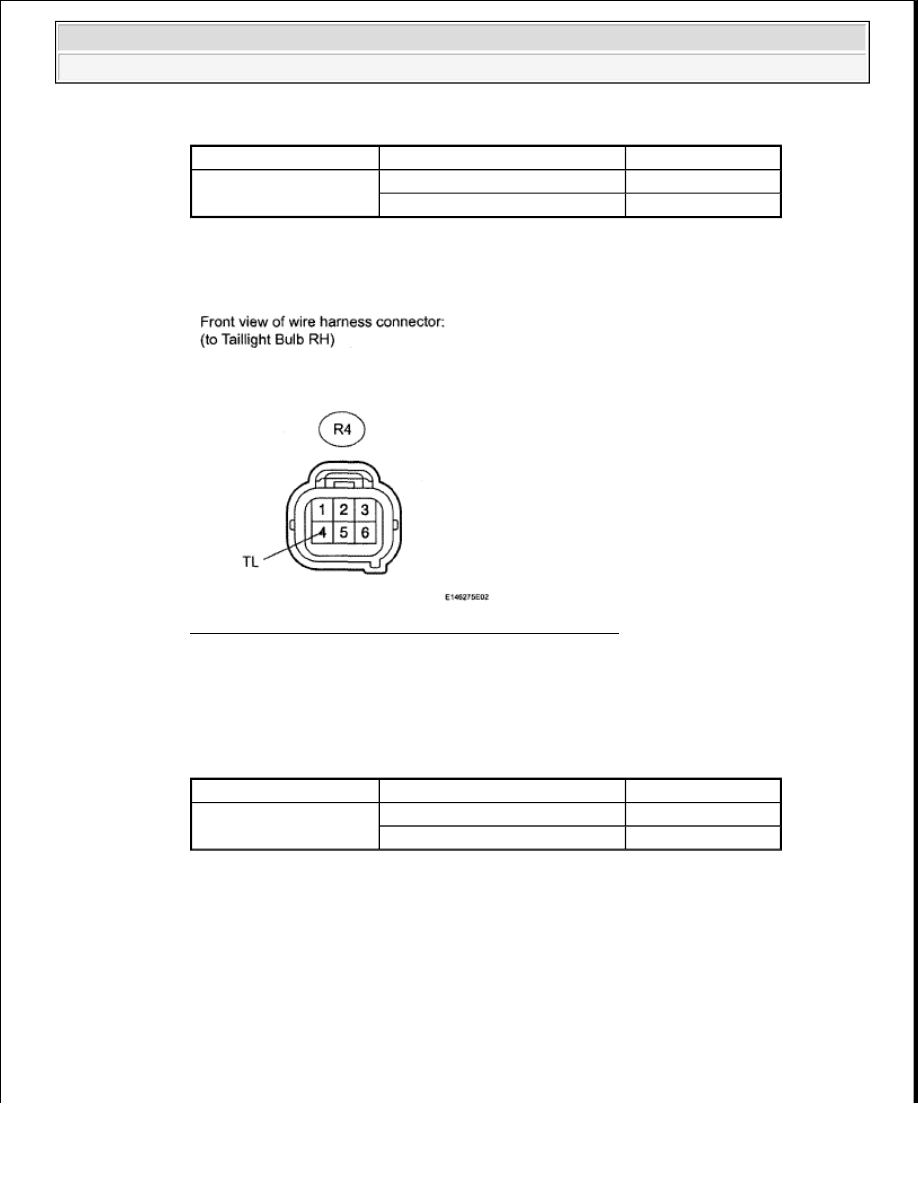

Fig. 52: Identifying Taillight Connector Terminals - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Measure the voltage according to the value(s) in the table below.

Standard voltage

TAILLIGHT BULB - BATTERY RH

NG: Go to step 4

OK: REPAIR OR REPLACE HARNESS OR CONNECTOR (TAILLIGHT - BODY GROUND)

4. CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - BATTERY)

a. Disconnect the DA ECU connector.

Tester Connection

Switch Condition

Specified Condition

R5-4 (TL) - Body ground

Light control switch TAIL

11 to 14 V

Light control switch expect TAIL

Below 1V

Tester Connection

Switch Condition

Specified Condition

R4-4 (TL) - Body ground

Light control switch TAIL

11 to 14 V

Light control switch expect TAIL

Below 1 V
