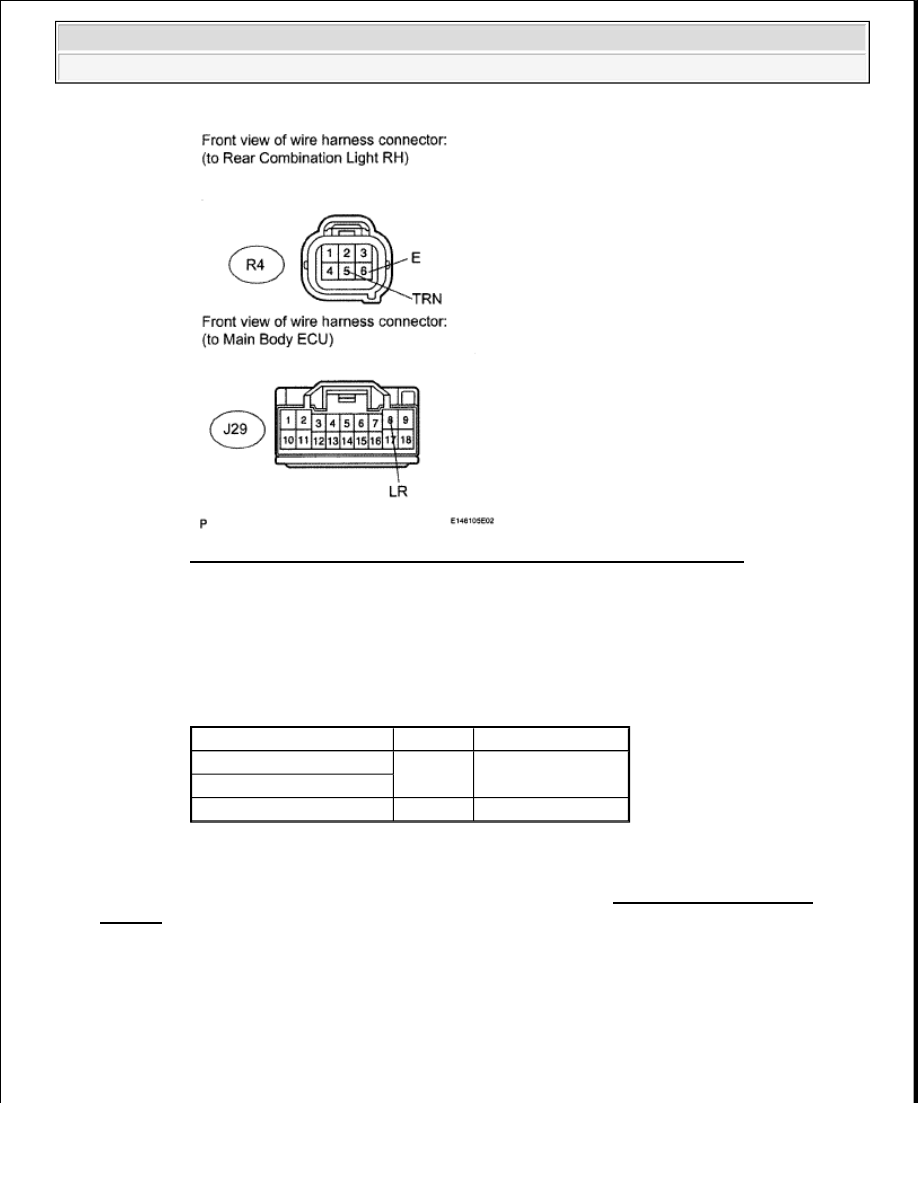

Fig. 44: Identifying Rear Combination Light Connector Terminals - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Measure the resistance according to the value(s) in the table below.

Standard resistance

REAR COMBINATION LIGHT - TURN SIGNAL FLASHER AND BODY GROUND
RH

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE

6. CHECK HARNESS AND CONNECTOR (OUTER REAR VIEW MIRROR - TURN SIGNAL

FLASHER AND BODY GROUND)

a. for LH:

1. Disconnect the N5 light connector.

2. Disconnect the J29 relay connector.

Tester Connection

Condition Specified Condition

R4-5 (TRN) - J29-8 (LR)

Always

Below 1 ohms

R4-6 (E) - Body ground

R4-5 (TRN) - Body ground Always

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































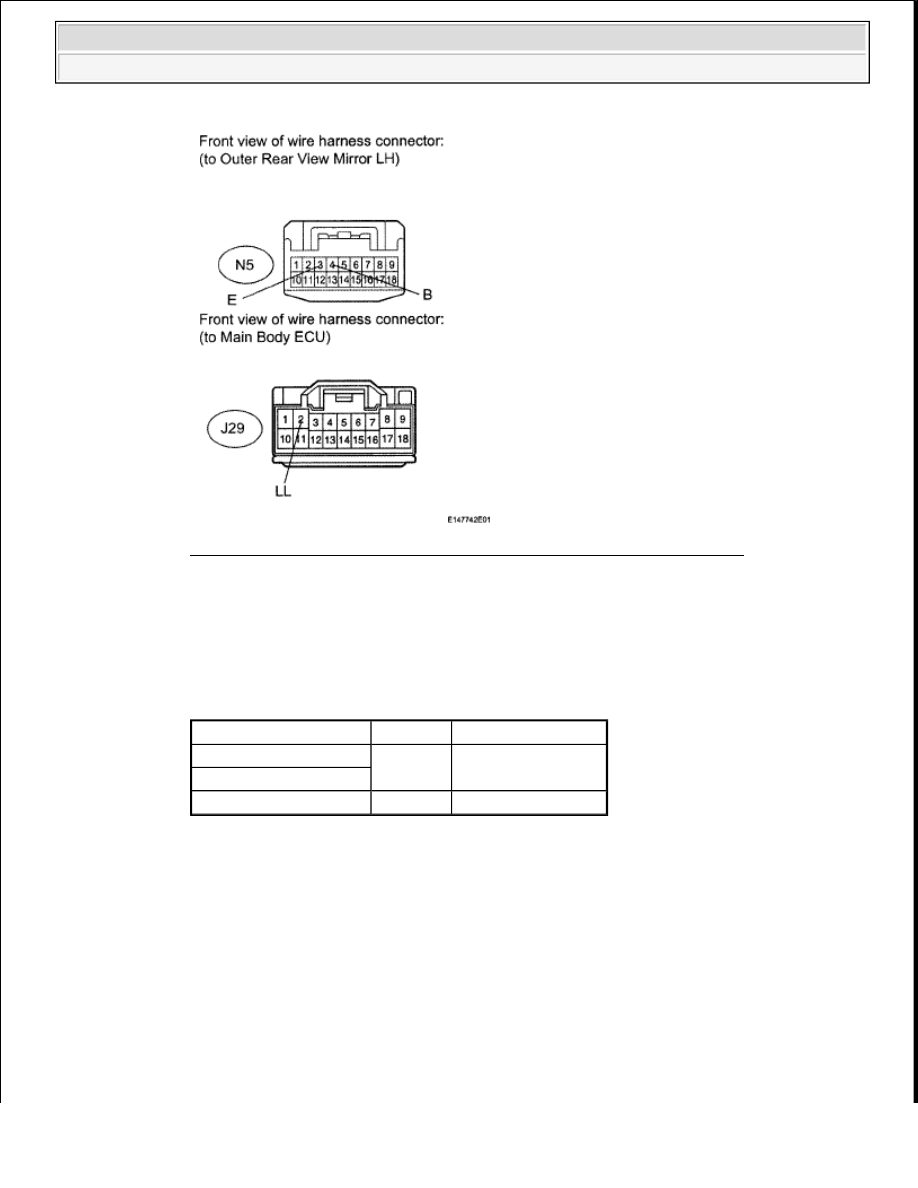

Fig. 45: Identifying Outer Rear View Mirror Connector Terminals - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Measure the resistance according to the value(s) in the table below.

Standard resistance

OUTER REAR VIEW MIRROR - TURN SIGNAL FLASHER AND BODY GROUND
LH

b. for RH:

1. Disconnect the M6 light connector.

2. Disconnect the J29 relay connector.

Tester Connection

Condition Specified Condition

N5-4 (B) - J29-2 (LL)

Always

Below 1 ohms

N5-3 (E) - Body ground

NS-4 (B) - Body ground Always

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































Fig. 46: Identifying Outer Rear View Mirror Connector Terminals - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Measure the resistance according to the value(s) in the table below.

Standard resistance

OUTER REAR VIEW MIRROR - TURN SIGNAL FLASHER AND BODY GROUND
RH

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE

HAZARD WARNING SWITCH CIRCUIT

DESCRIPTION

The turn signal flasher receives a hazard warning signal switch information signal, and illuminates the turn
signal lights.

Tester Connection

Condition Specified Condition

M6-4 (B) - J29-8 (LR)

Always

Below 1 ohms

M6-3 (E) - Body ground

M6-4 (B) - Body ground Always

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































WIRING DIAGRAM

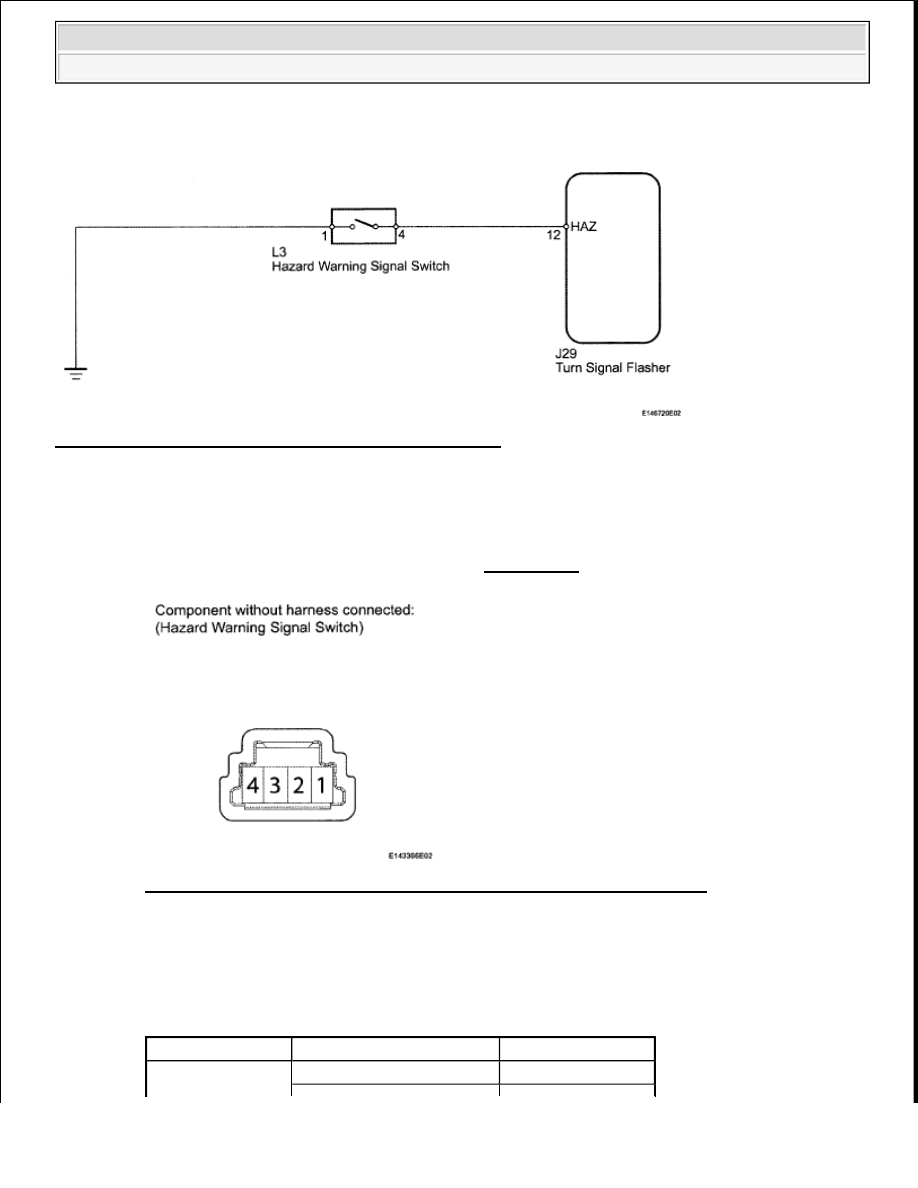

Fig. 47: Hazard Warning Signal Switch - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. INSPECT HAZARD WARNING SIGNAL SWITCH

a. Remove the hazard warning signal switch (see REMOVAL ).

Fig. 48: Identifying Hazard Warning Signal Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

HAZARD WARNING SIGNAL SWITCH

Tester Connection

Switch Condition

Specified Condition

Hazard warning switch ON

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra
