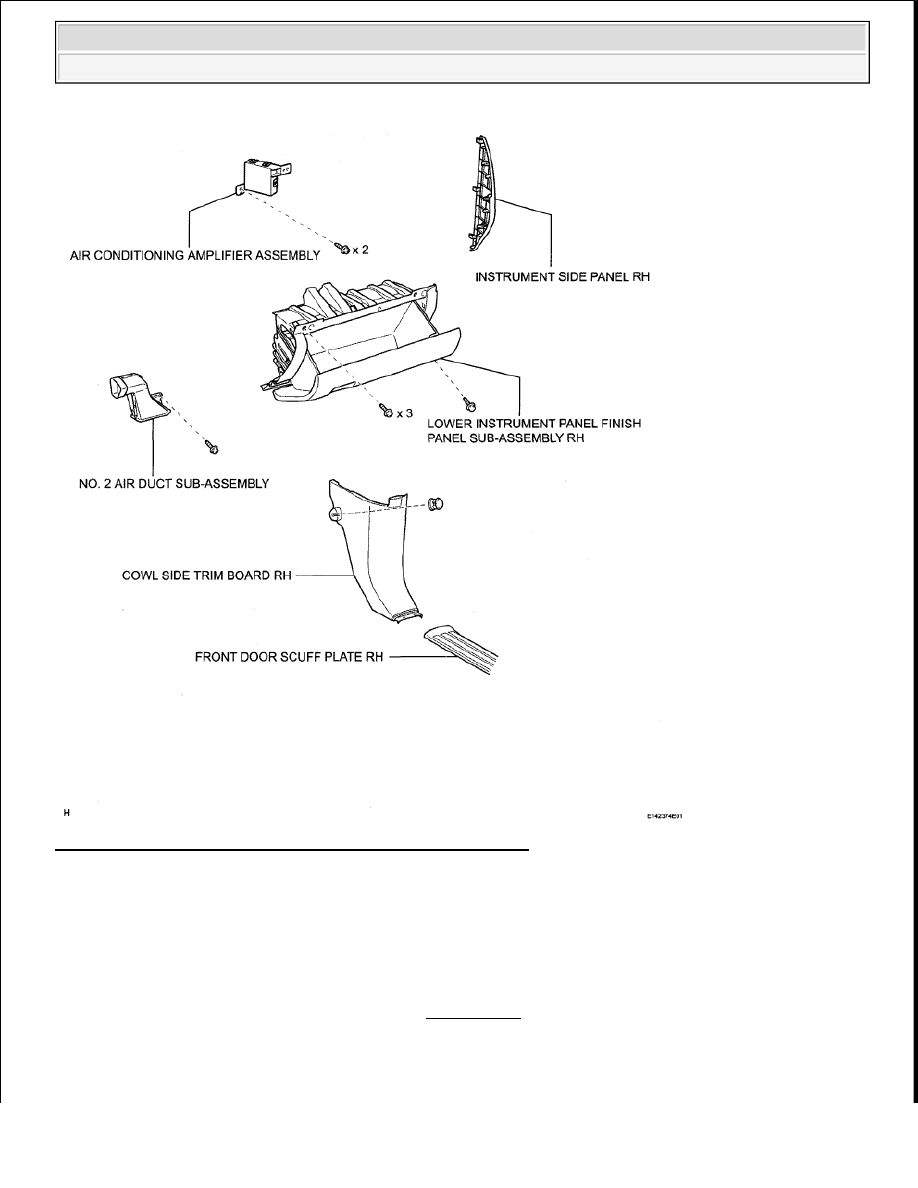

Fig. 372: Identifying Air Conditioning Amplifier Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE RH

a. for Regular Cab:

Remove the front door scuff plate (see REMOVAL ).

b. for Double Cab:



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































Remove the front door scuff plate (see REMOVAL ).

c. for CrewMax:

Remove the front door scuff plate (see REMOVAL ).

2. REMOVE COWL SIDE TRIM BOARD RH

a. for Regular Cab:

Remove the cowl side trim board (see REMOVAL ).

b. for Double Cab:

Remove the cowl side trim board (see REMOVAL ).

c. for CrewMax:

Remove the cowl side trim board (see REMOVAL ).

3. REMOVE INSTRUMENT SIDE PANEL RH

a. for Column Shift Type:

Remove the instrument side panel (see REMOVAL ).

b. for Floor Shift Type:

Remove the instrument side panel (see REMOVAL ).

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

a. for Column Shift Type:

Remove the instrument panel finish panel (see REMOVAL ).

b. for Floor Shift Type:

Remove the instrument panel finish panel (see REMOVAL ).

5. REMOVE NO. 2 AIR DUCT SUB-ASSEMBLY

a. Remove the screw and duct.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

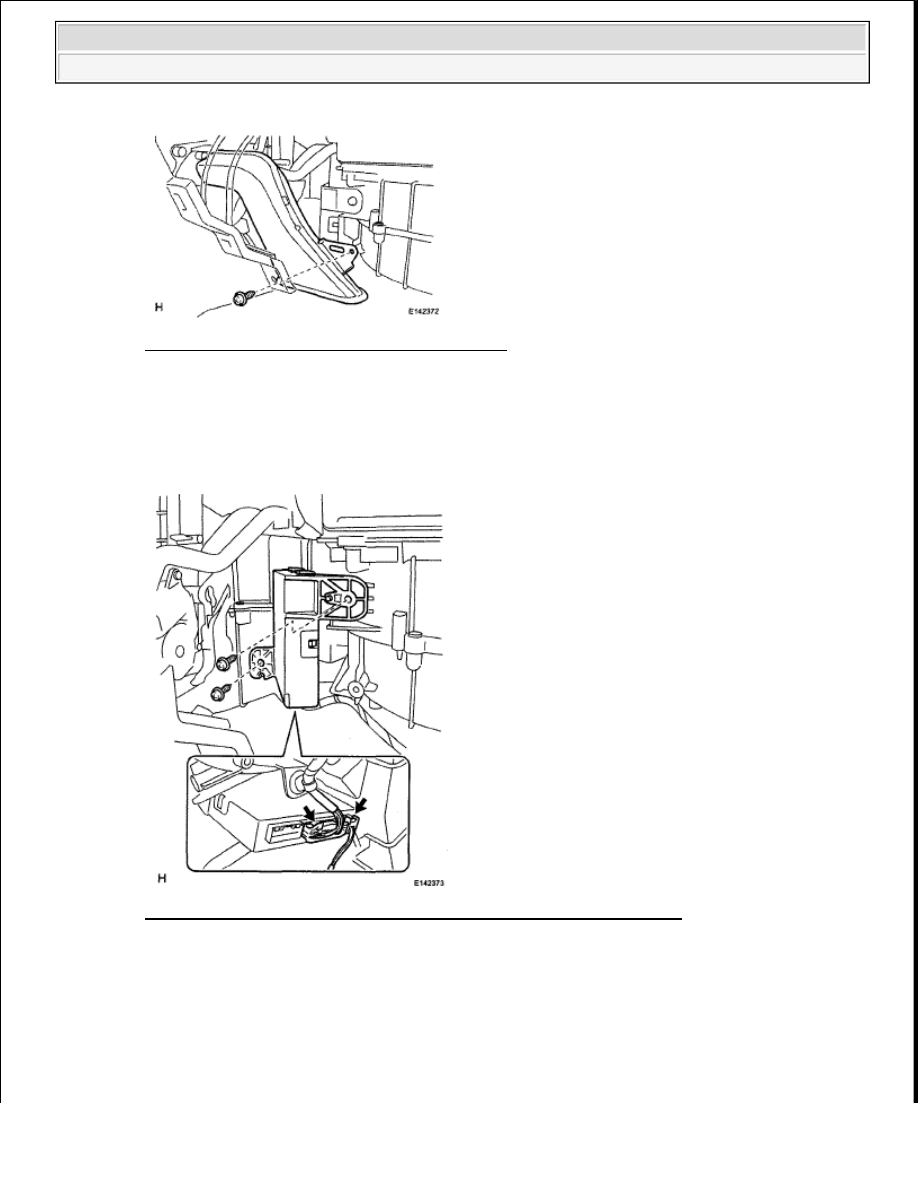

Fig. 373: Identifying No. 2 Air Duct And Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE AIR CONDITIONING AMPLIFIER ASSEMBLY

a. Disconnect the 2 connectors.

b. Remove the 2 screws and amplifier.

Fig. 374: Locating Air Conditioning Amplifier Screws And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL AIR CONDITIONING AMPLIFIER ASSEMBLY

a. Install the amplifier with the 2 screws.

b. Connect the 2 connectors.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

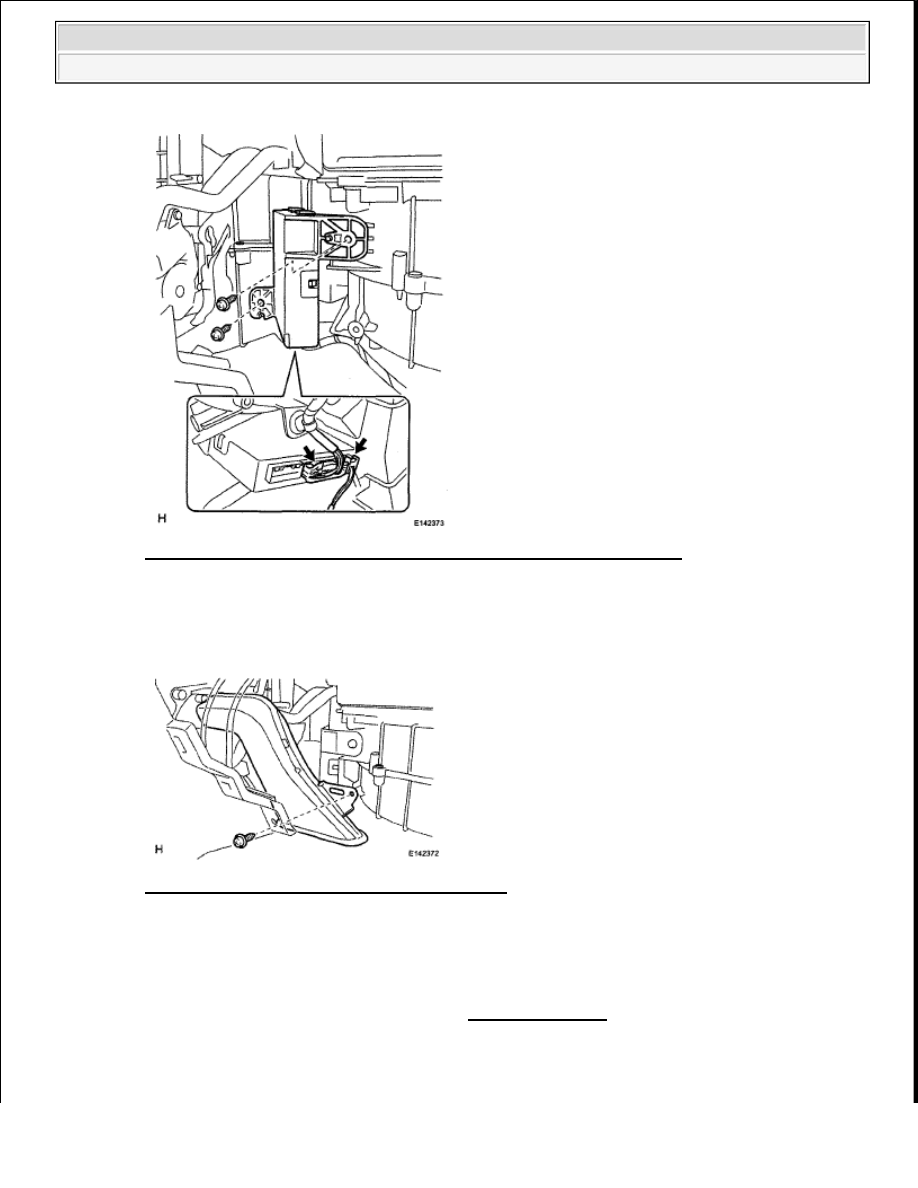

Fig. 375: Locating Air Conditioning Amplifier Screws And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL NO. 2 AIR DUCT SUB-ASSEMBLY

a. Install the duct with the screw.

Fig. 376: Identifying No. 2 Air Duct And Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

a. for Column Shift Type:

Install the instrument panel finish panel (see INSTALLATION ).

b. for Floor Shift Type:



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra
