b. for Double Cab:

Remove the front door scuff plate (see REMOVAL ).

c. for CrewMax:

Remove the front door scuff plate (see REMOVAL ).

2. REMOVE COWL SIDE TRIM BOARD LH

a. for Regular Cab:

Remove the cowl side trim board (see REMOVAL ).

b. for Double Cab:

Remove the cowl side trim board (see REMOVAL ).

c. for CrewMax:

Remove the cowl side trim board (see REMOVAL ).

3. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

5. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

6. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (See REMOVAL )

7. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

8. REMOVE UPPER REAR CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

9. REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See REMOVAL )

10. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Detach the 4 clips.

b. Disconnect the connector and remove the panel.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

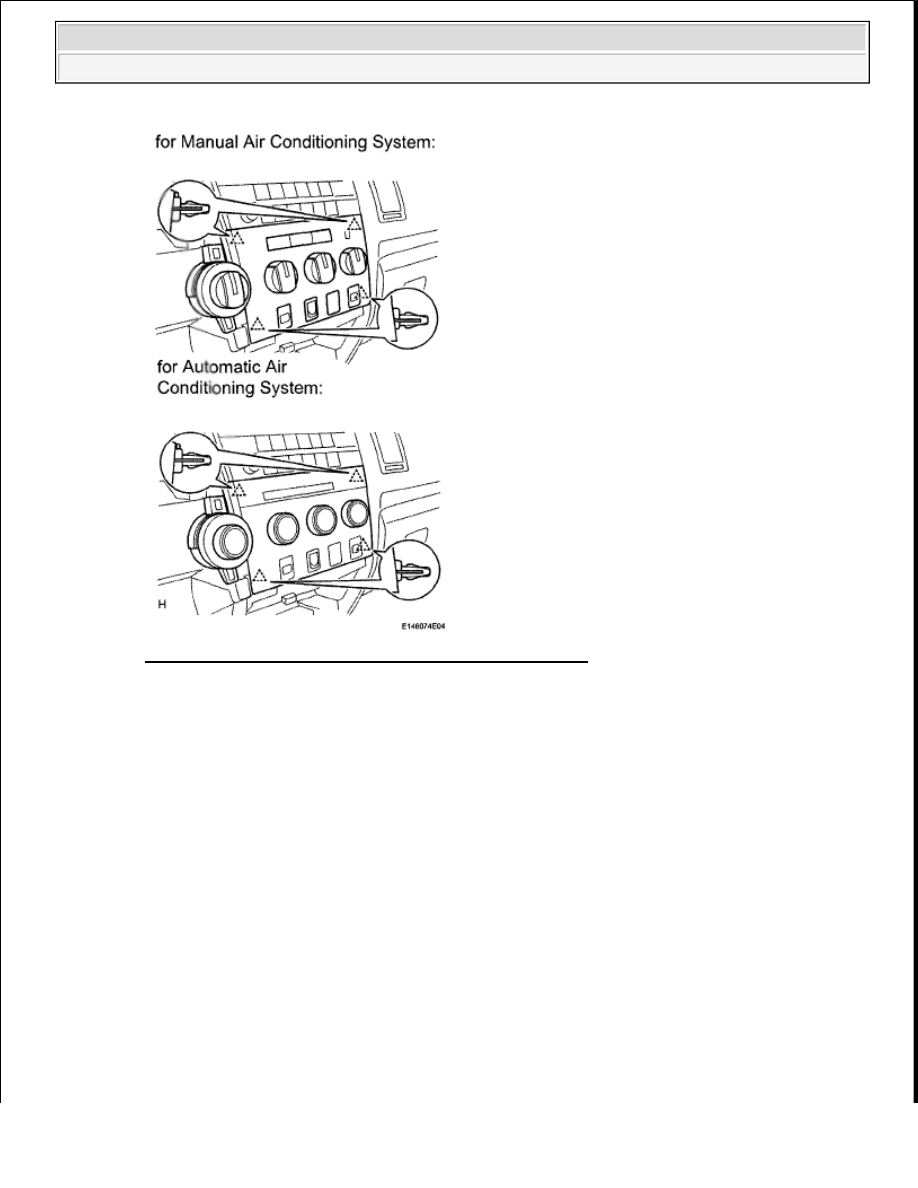

Fig. 370: Identifying Integration Control Panel And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Connect the connector.

b. Attach the 4 clips to install the panel.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































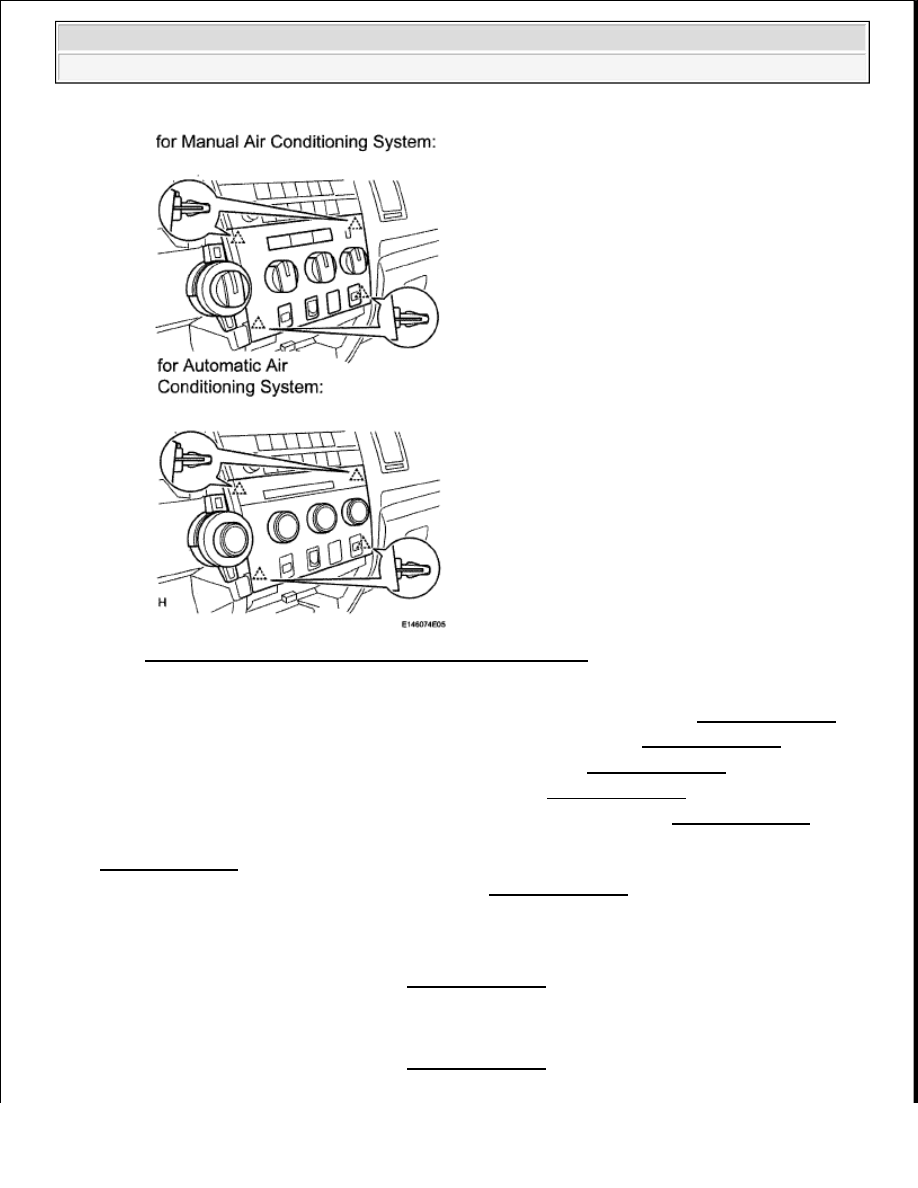

Fig. 371: Identifying Integration Control Panel And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See INSTALLATION )

3. INSTALL UPPER REAR CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

4. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

5. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (See INSTALLATION )

6. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

7. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

8. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

9. INSTALL COWL SIDE TRIM BOARD LH

a. for Regular Cab:

Install the cowl side trim board (see INSTALLATION ).

b. for Double Cab:

Install the cowl side trim board (see INSTALLATION ).



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































c. for CrewMax:

Install the cowl side trim board (see INSTALLATION ).

10. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Regular Cab:

Install the front door scuff plate (see INSTALLATION ).

b. for Double Cab:

Install the front door scuff plate (see INSTALLATION ).

c. for CrewMax:

Install the front door scuff plate (see INSTALLATION ).

AIR CONDITIONING AMPLIFIER

COMPONENTS
