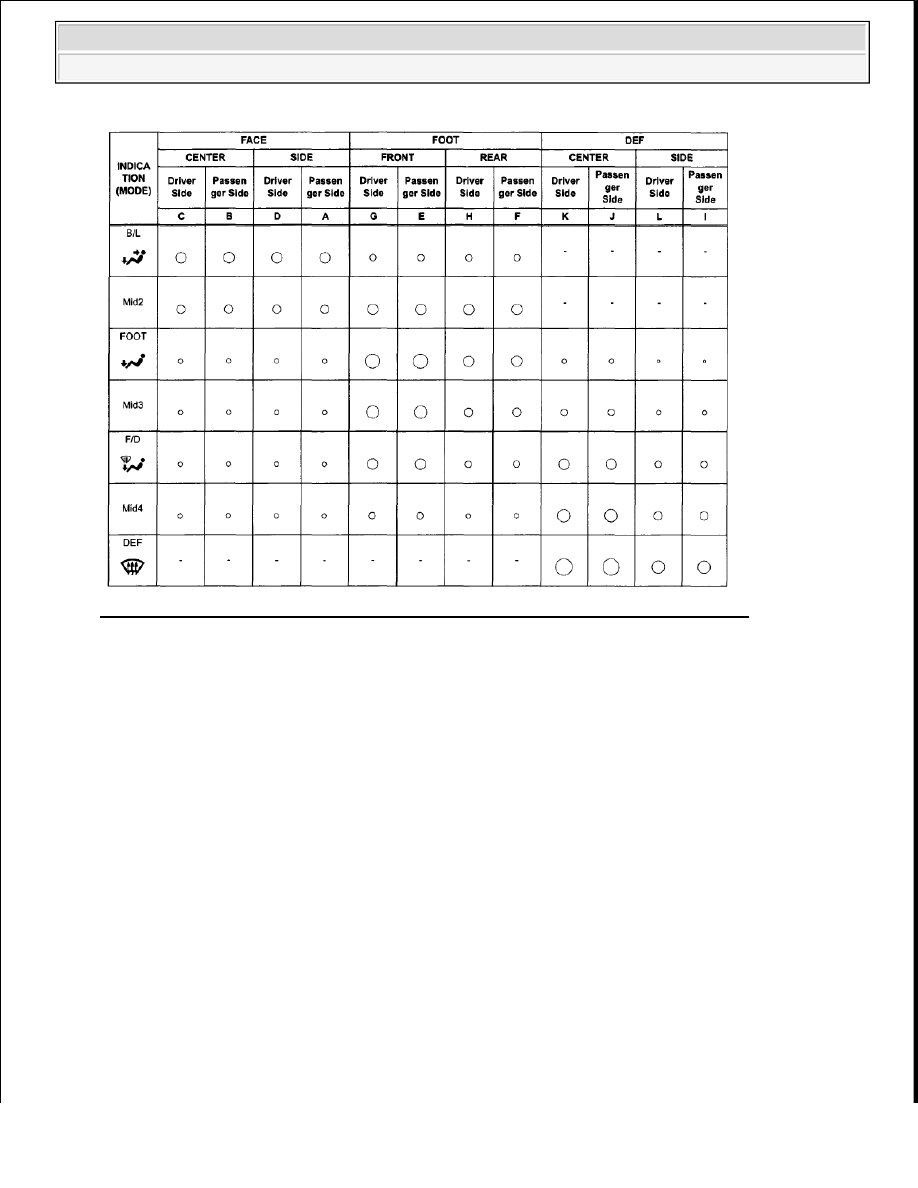

Fig. 94: Air Outlets And Airflow Volume Reference Chart - For Regular Cab (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. AIR OUTLETS AND AIRFLOW VOLUME (for Double Cab)

a. Air Outlets and Airflow Volume



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

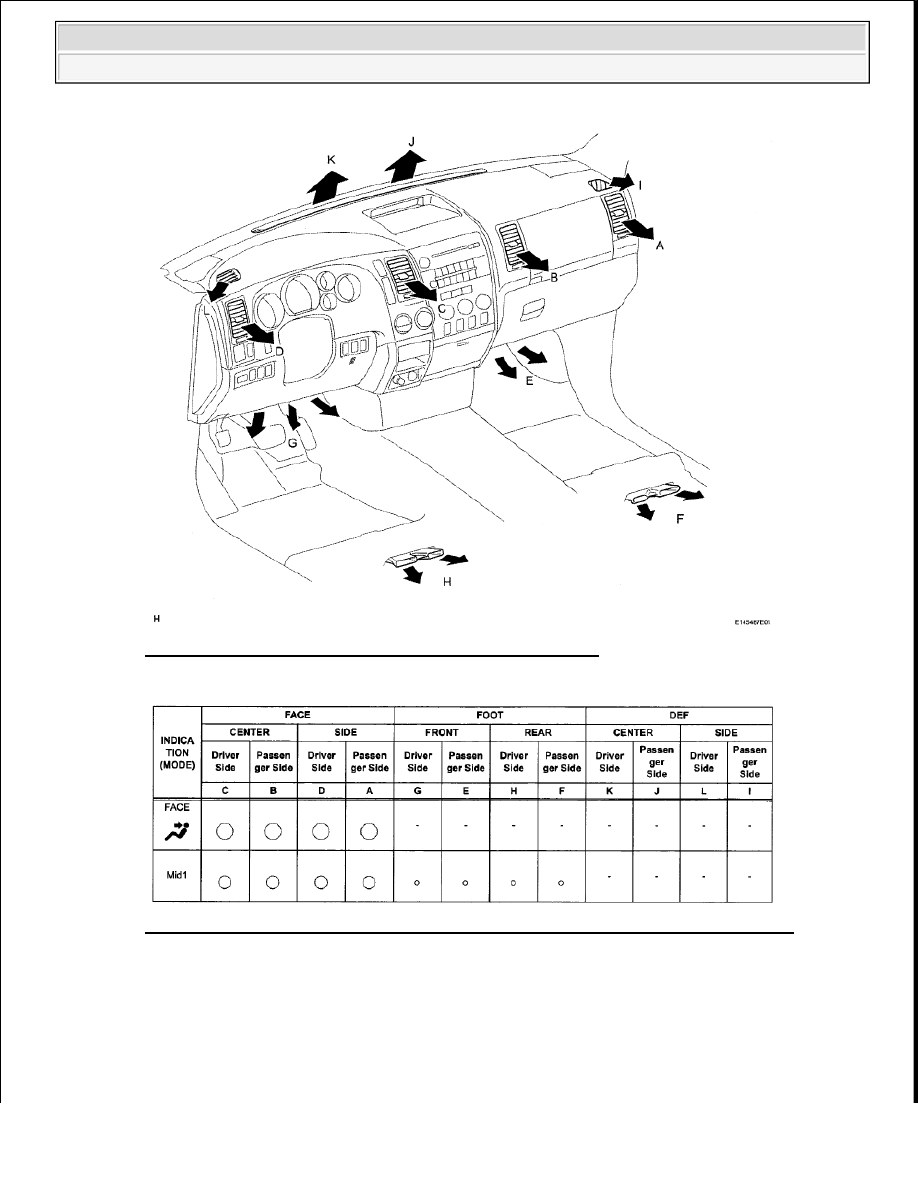

Fig. 95: Air Outlets And Airflow Volume - For Double Cab
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 96: Air Outlets And Airflow Volume Reference Chart - For Double Cab (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

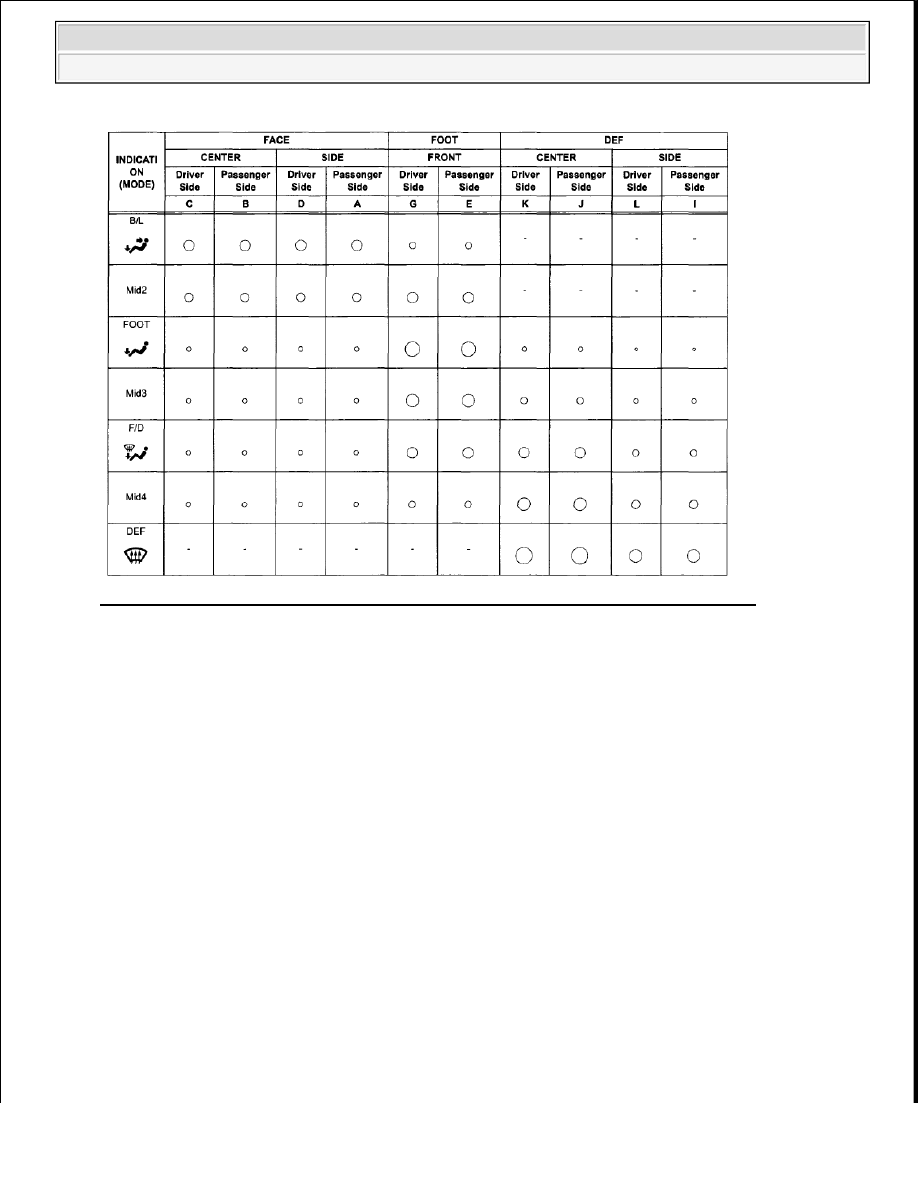

Fig. 97: Air Outlets And Airflow Volume Reference Chart - For Double Cab (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. AIR OUTLETS AND AIRFLOW VOLUME (for CrewMax)

a. Air Outlets and Airflow Volume



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

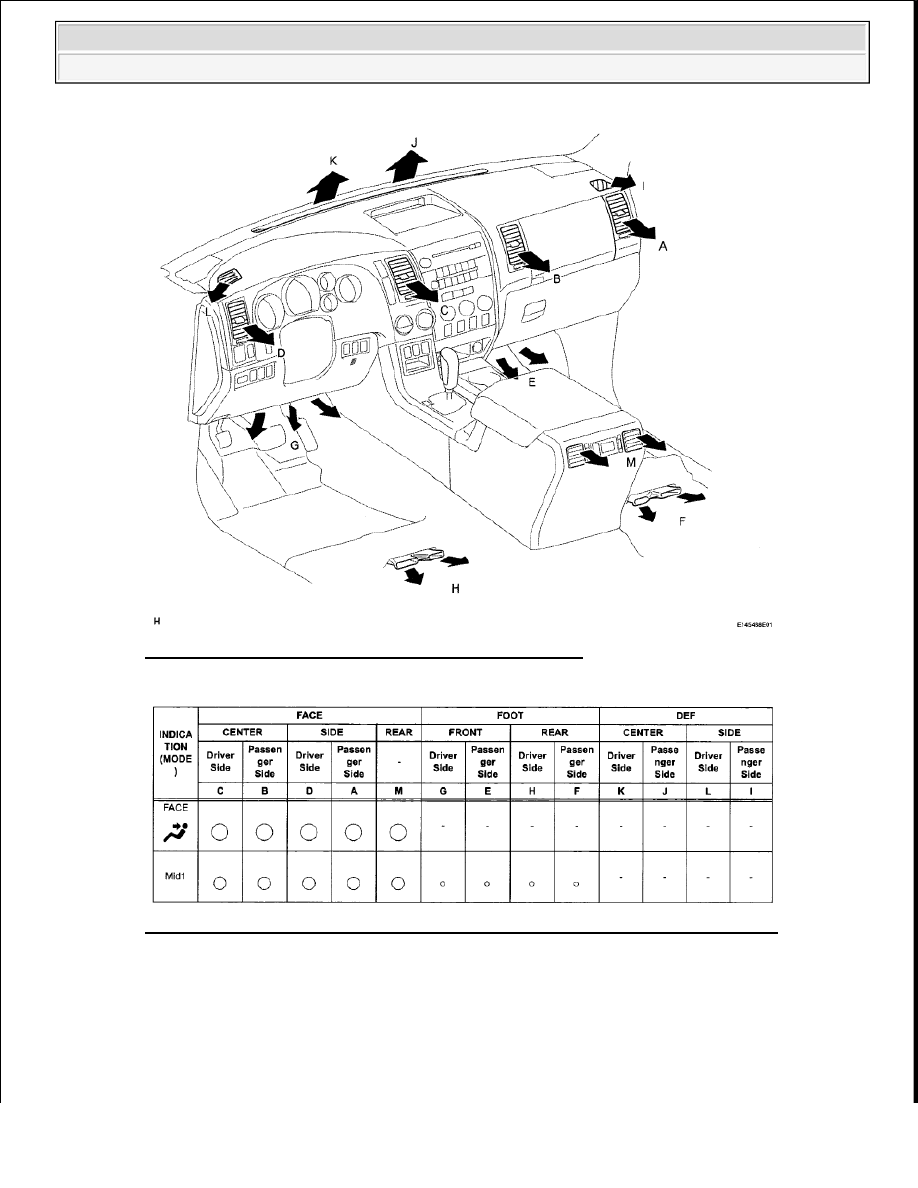

Fig. 98: Air Outlets And Airflow Volume - For Crewmax
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 99: Air Outlets And Airflow Volume Reference Chart - For Crewmax (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
