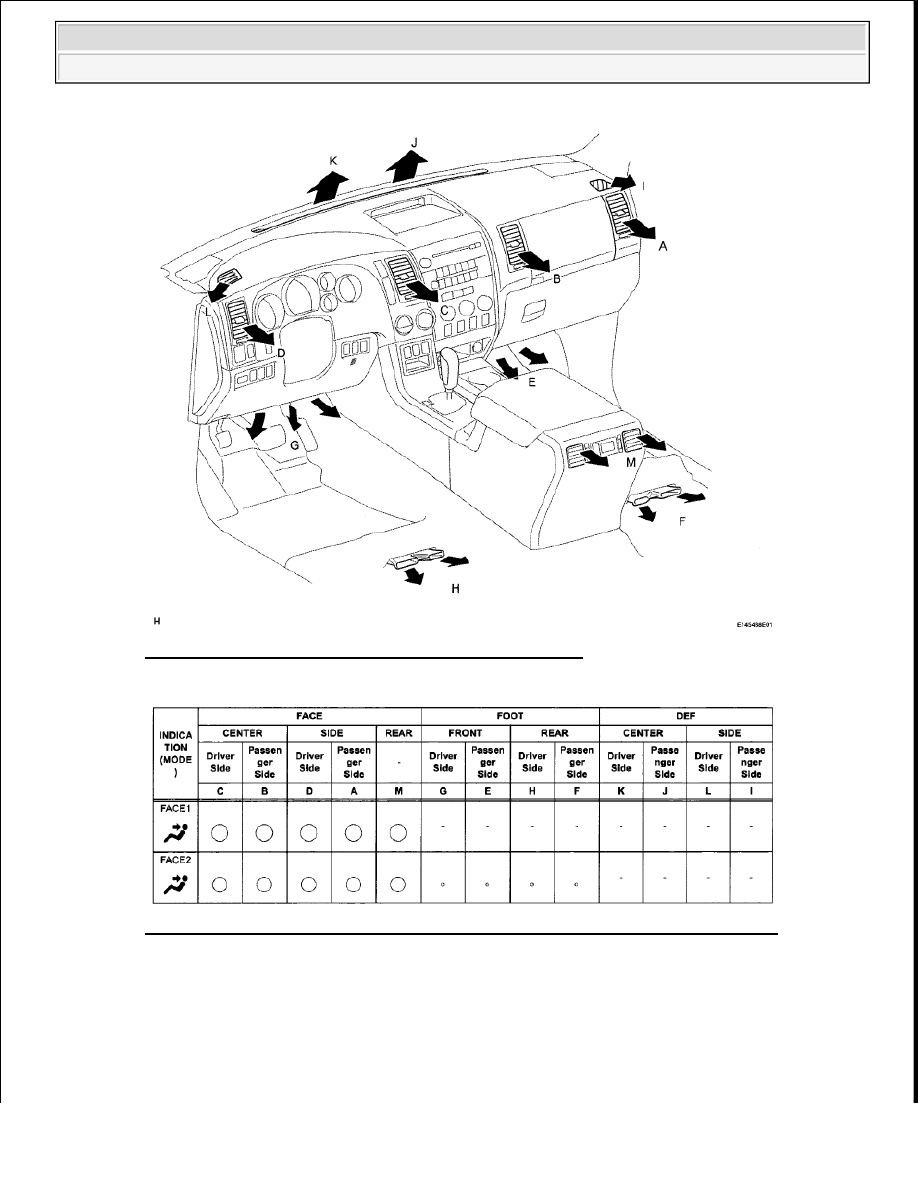

Fig. 12: Air Outlets And Airflow Volume - For Double Cab
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 13: Air Outlets And Airflow Volume Reference Chart - For Double Cab (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































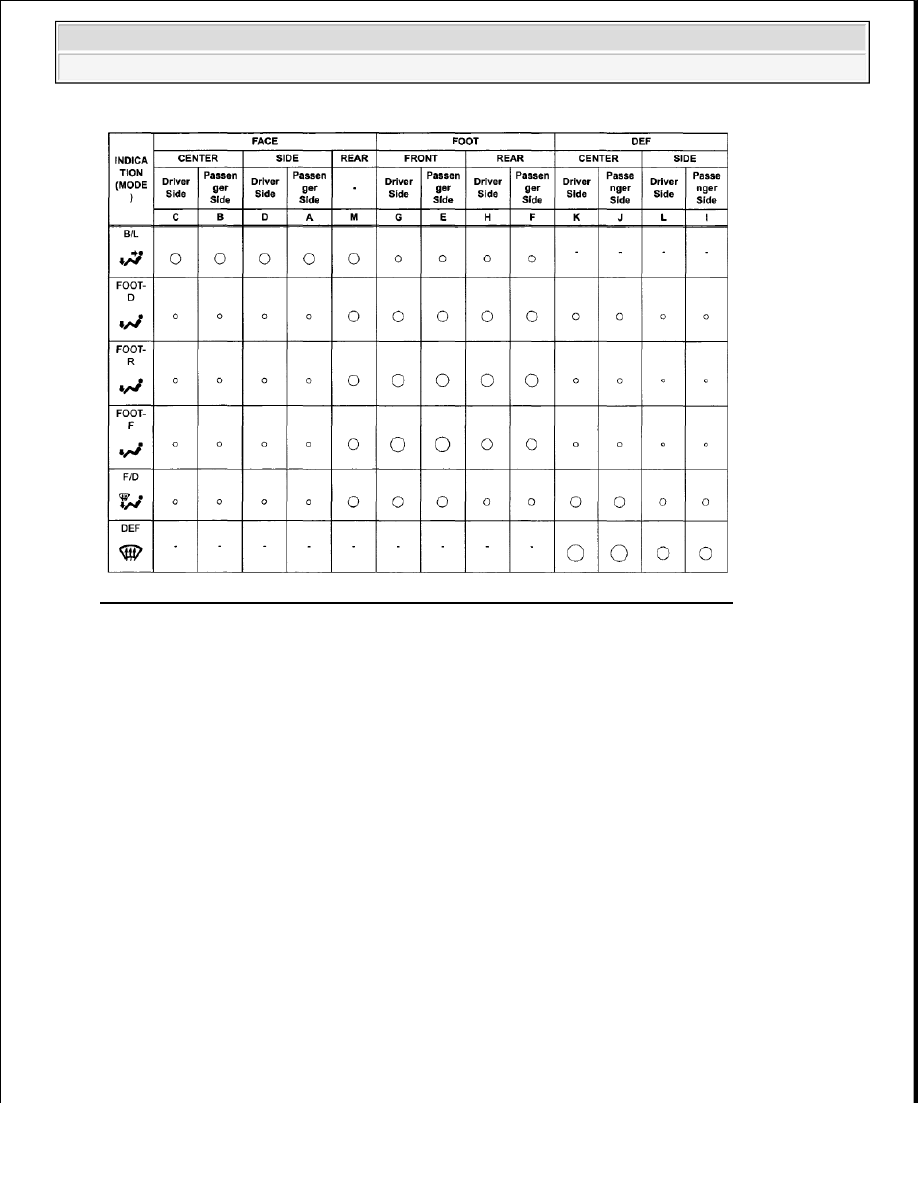

Fig. 14: Air Outlets And Airflow Volume Reference Chart - For Double Cab (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. AIR OUTLETS AND AIRFLOW VOLUME (for CrewMax)

a. Air Outlets and Airflow Volume



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































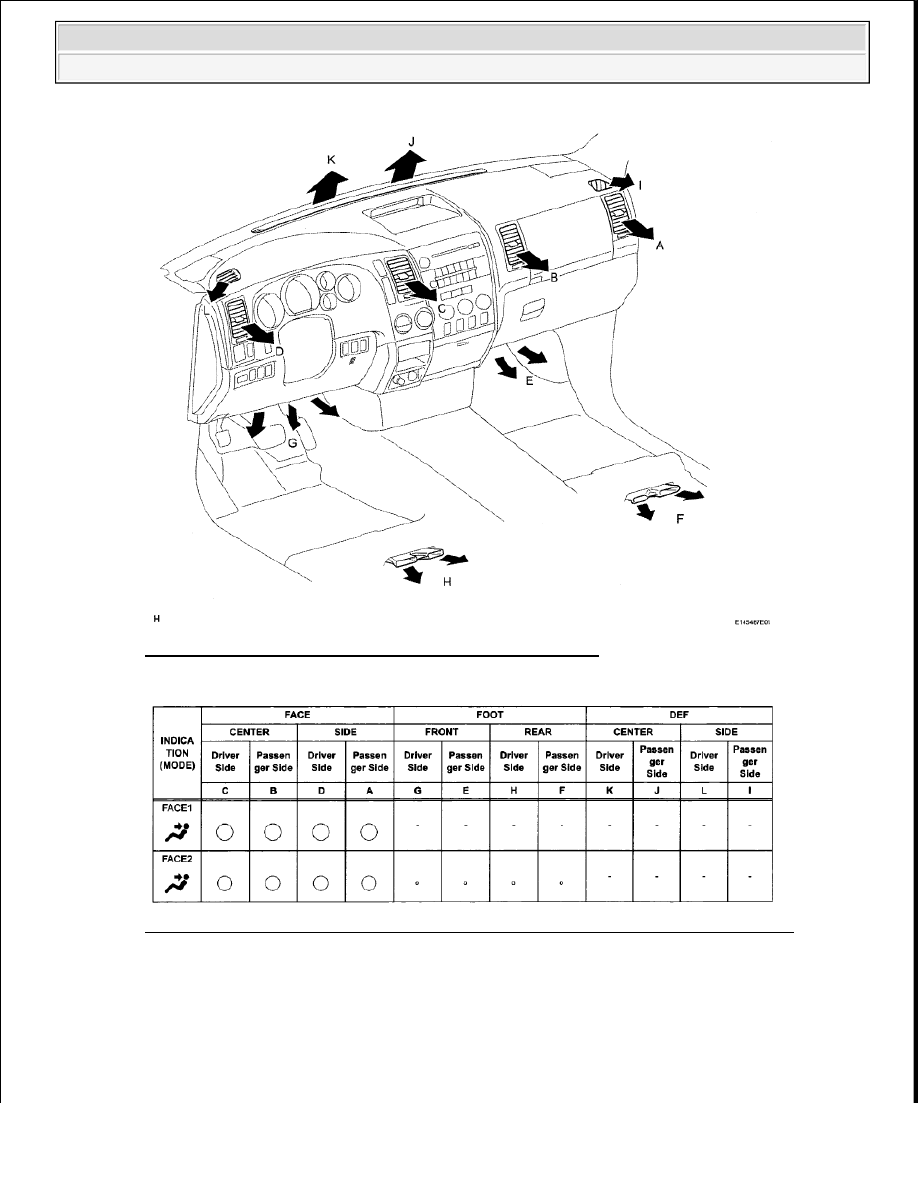

Fig. 15: Air Outlets And Airflow Volume - For Crewmax
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 16: Air Outlets And Airflow Volume Reference Chart - For Crewmax (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































Fig. 17: Air Outlets And Airflow Volume Reference Chart - For Crewmax (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:



Use these procedures to troubleshoot the air conditioning system.



*: Use the Techstream.

1. VEHICLE BROUGHT TO WORKSHOP

2. INSPECT BATTERY VOLTAGE

Standard Voltage:

11 to 14 V

If the voltage is below 11V, recharge or replace the battery before proceeding.

3. CHECK COMMUNICATION FUNCTION OF CAN COMMUNICATION SYSTEM*

a. Use the Techstream to check if the CAN communication system is functioning normally.

Result
