Toyota Tundra. Manual - part 235

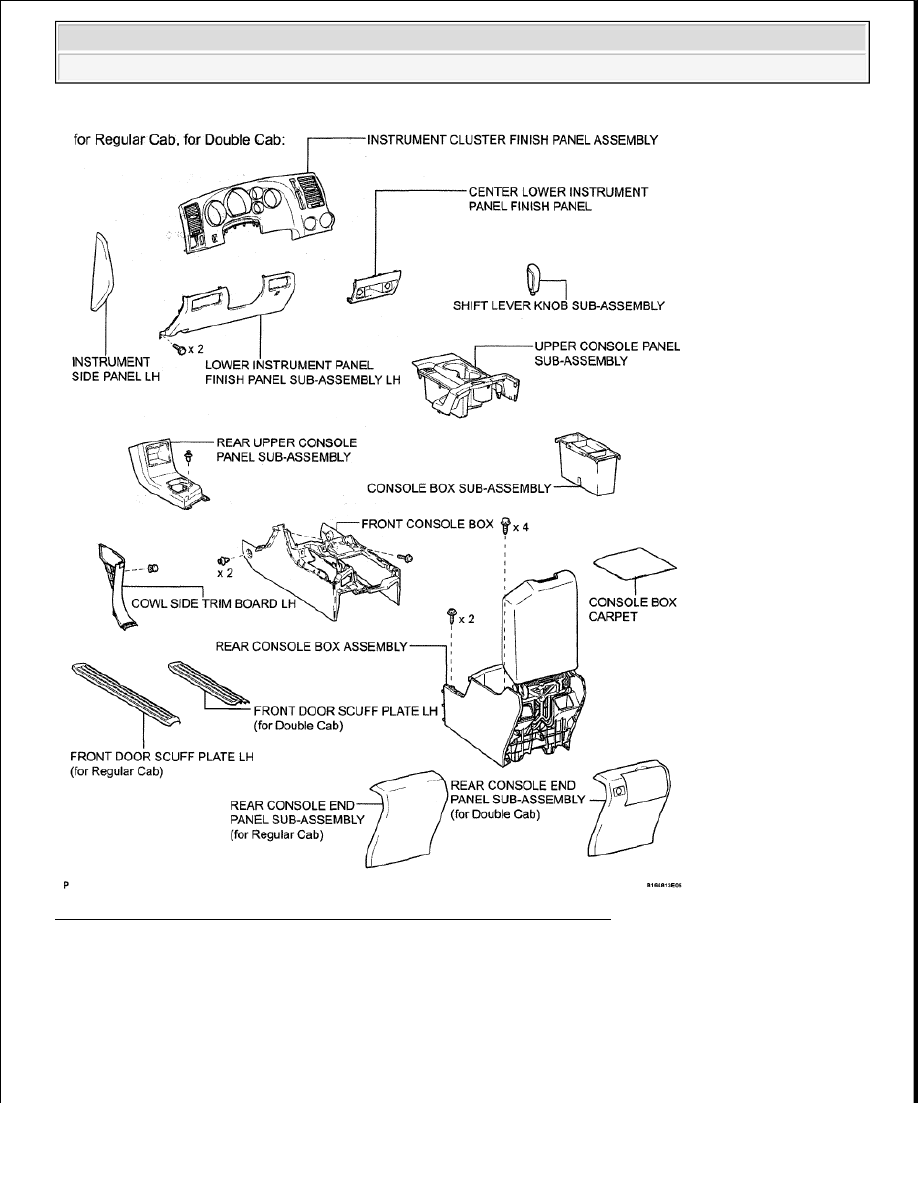

Fig. 298: Identifying Radio Receiver (For Floor Shift Type) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

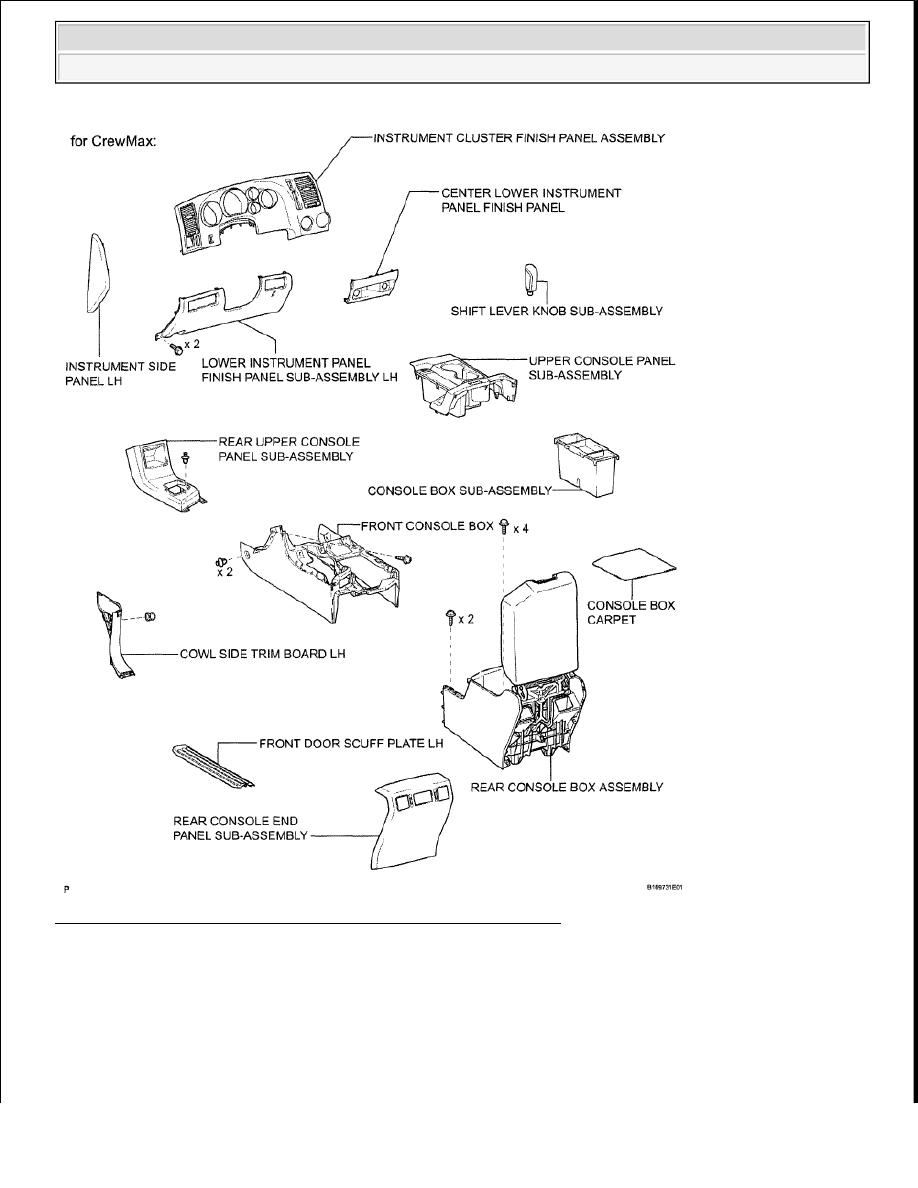

Fig. 299: Identifying Radio Receiver (For CrewMax) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

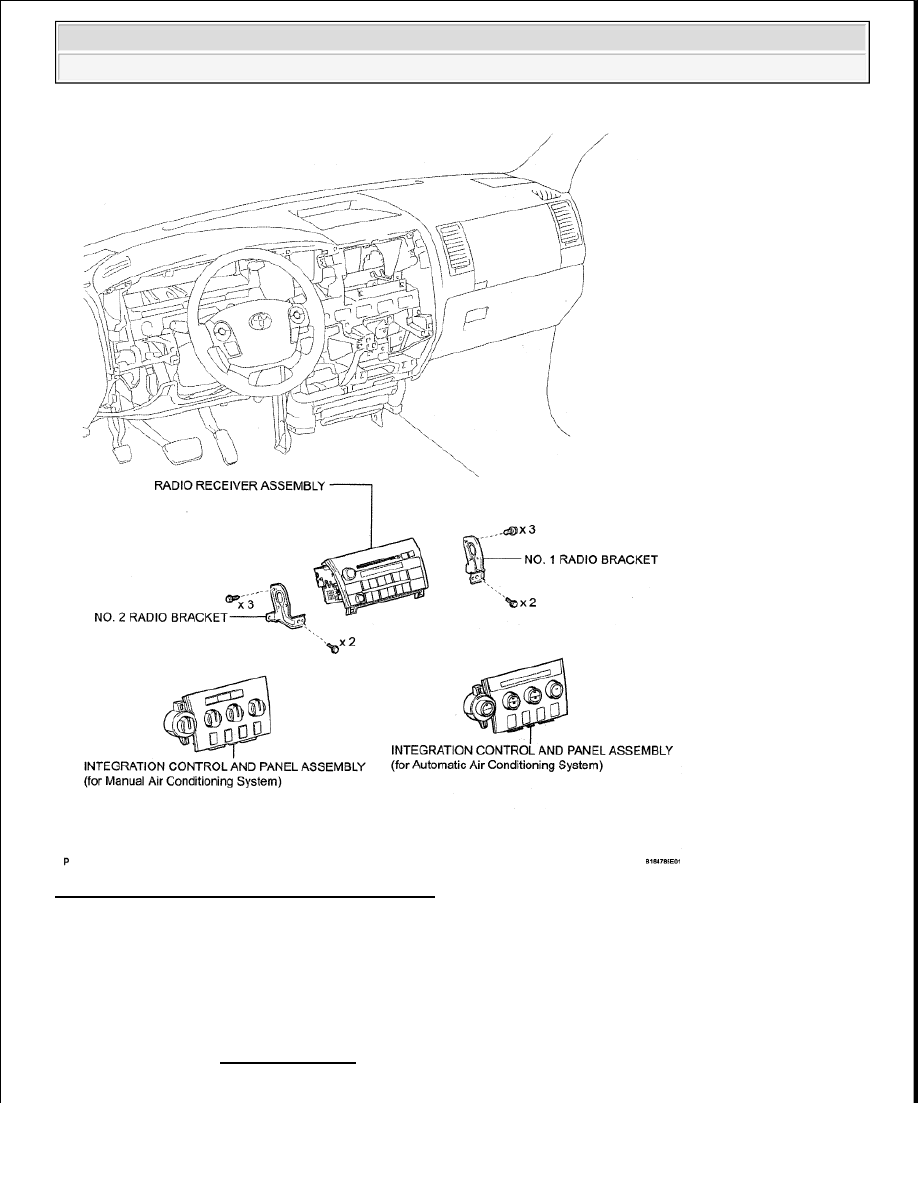

Fig. 300: Identifying Radio Receiver Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































2. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Remove the front door scuff plate LH (see REMOVAL ).

b. for Regular Cab:

Remove the front door scuff plate LH (see REMOVAL ).

c. for CrewMax:

Remove the front door scuff plate LH (see REMOVAL ).

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (See REMOVAL )

7. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

8. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

9. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY (See REMOVAL )

10. REMOVE CONSOLE BOX CARPET

11. REMOVE REAR CONSOLE BOX ASSEMBLY (See REMOVAL )

12. REMOVE FRONT CONSOLE BOX (See REMOVAL )

13. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

14. REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See REMOVAL )

15. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System) (See REMOVAL )

16. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System) (See REMOVAL )

17. REMOVE RADIO RECEIVER ASSEMBLY WITH BRACKET

a. Remove the 4 bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra
