Toyota Tundra. Manual - part 233

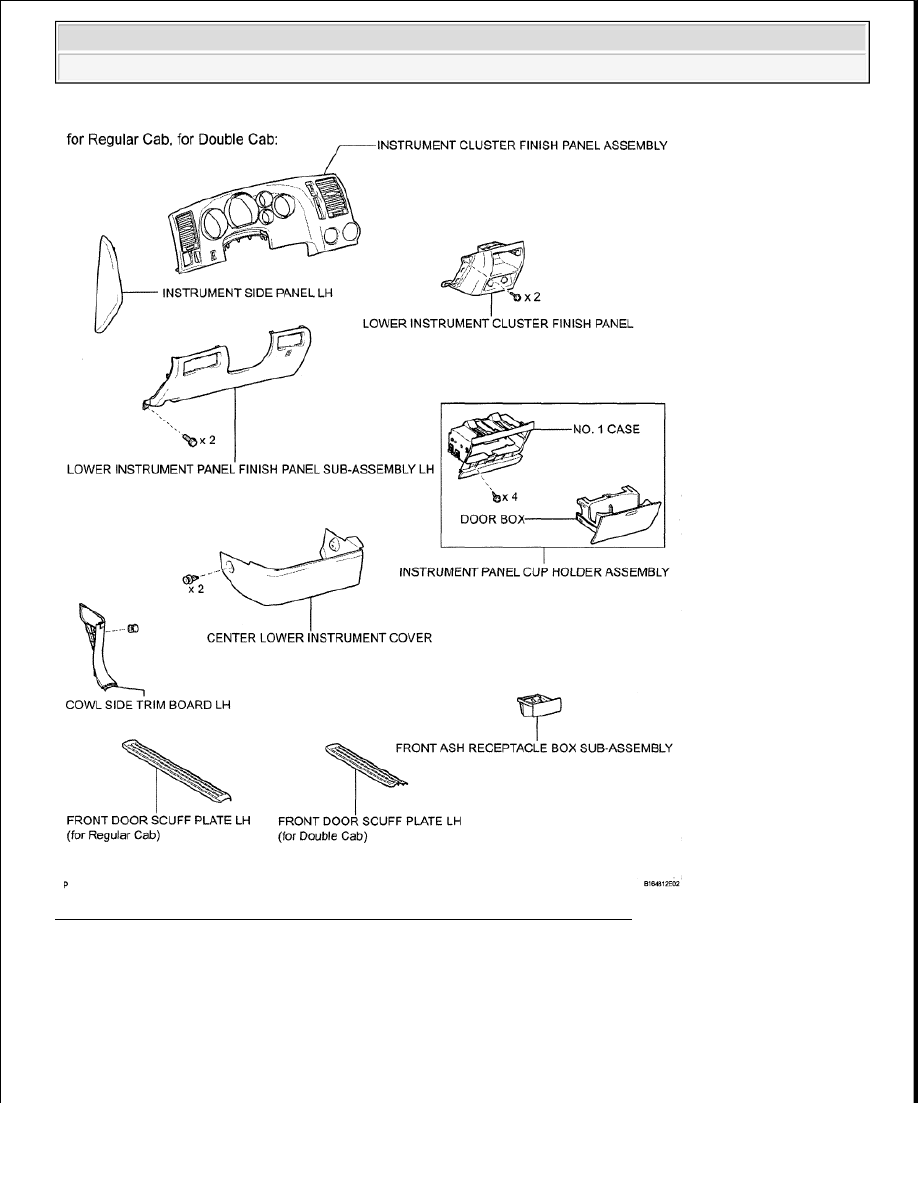

Fig. 287: Identifying Radio Receiver (For Column Shift Type) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































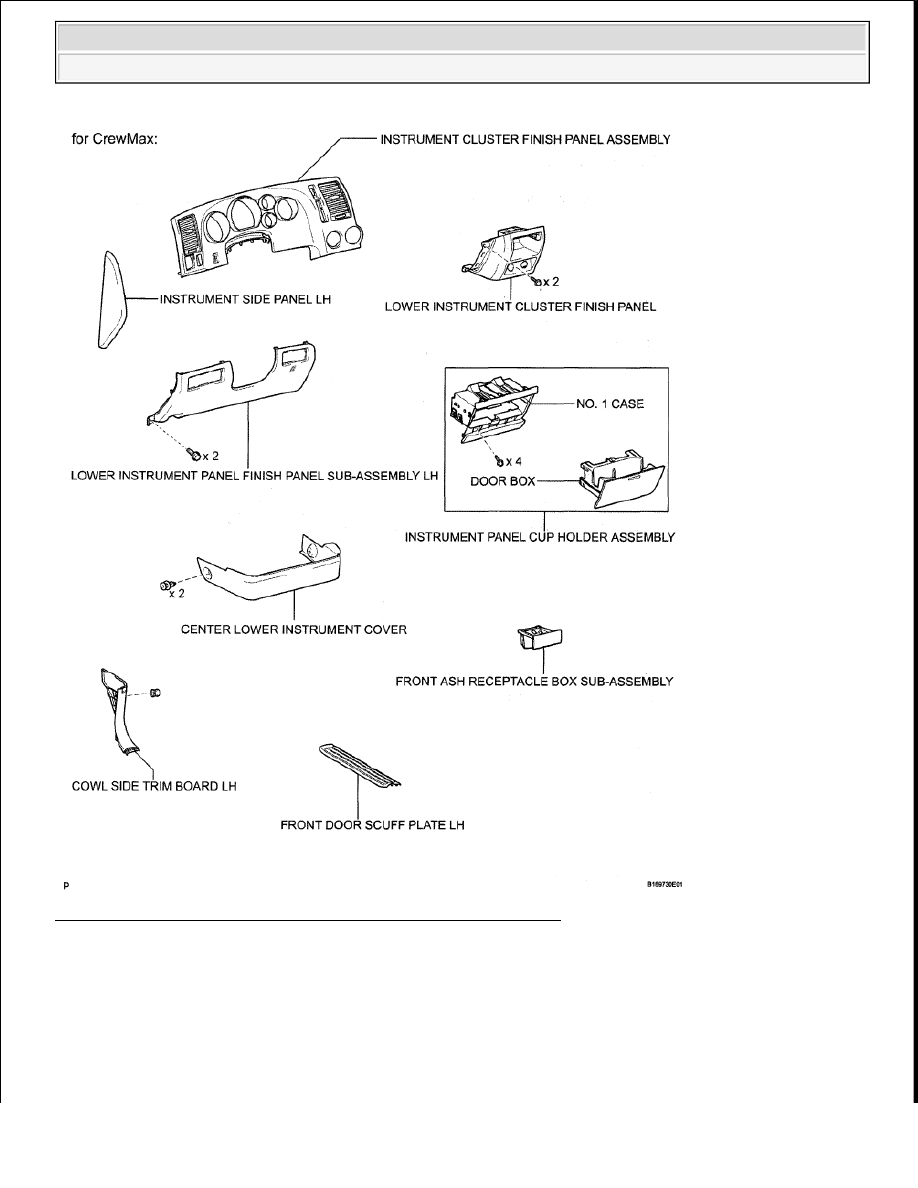

Fig. 288: Identifying Radio Receiver (For CrewMax) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

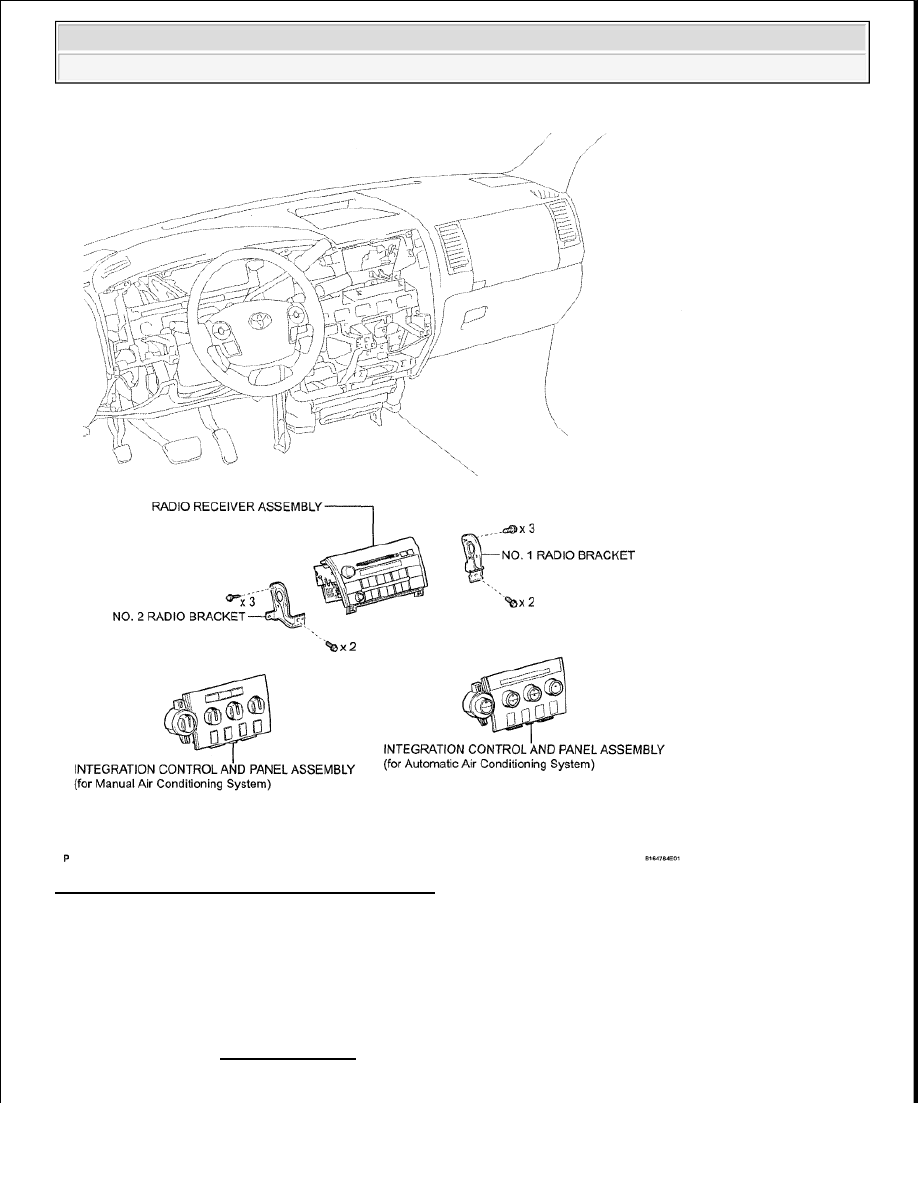

Fig. 289: Identifying Radio Receiver Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































2. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Remove the front door scuff plate LH (see REMOVAL ).

b. for Regular Cab:

Remove the front door scuff plate LH (see REMOVAL ).

c. for CrewMax:

Remove the front door scuff plate LH (see REMOVAL ).

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

7. REMOVE CENTER LOWER INSTRUMENT COVER (See REMOVAL )

8. REMOVE FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

9. REMOVE LOWER INSTRUMENT CLUSTER FINISH PANEL (See REMOVAL )

10. REMOVE INSTRUMENT PANEL CUP HOLDER ASSEMBLY (See REMOVAL )

11. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System) (See REMOVAL )

12. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System) (See REMOVAL )

13. REMOVE RADIO RECEIVER ASSEMBLY WITH BRACKET

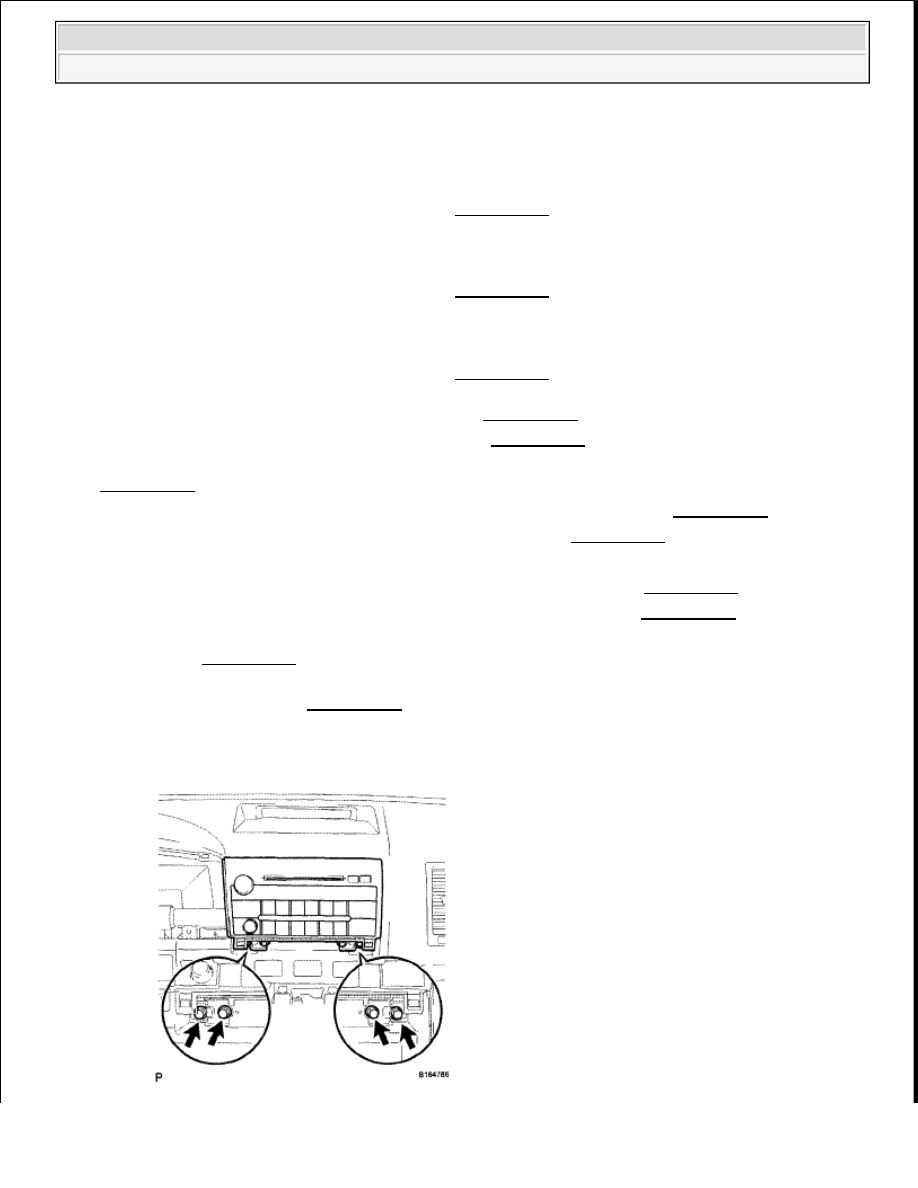

a. Remove the 4 bolts.
