a

Remove the 5 nuts and oil cooler from the oil filter bracket

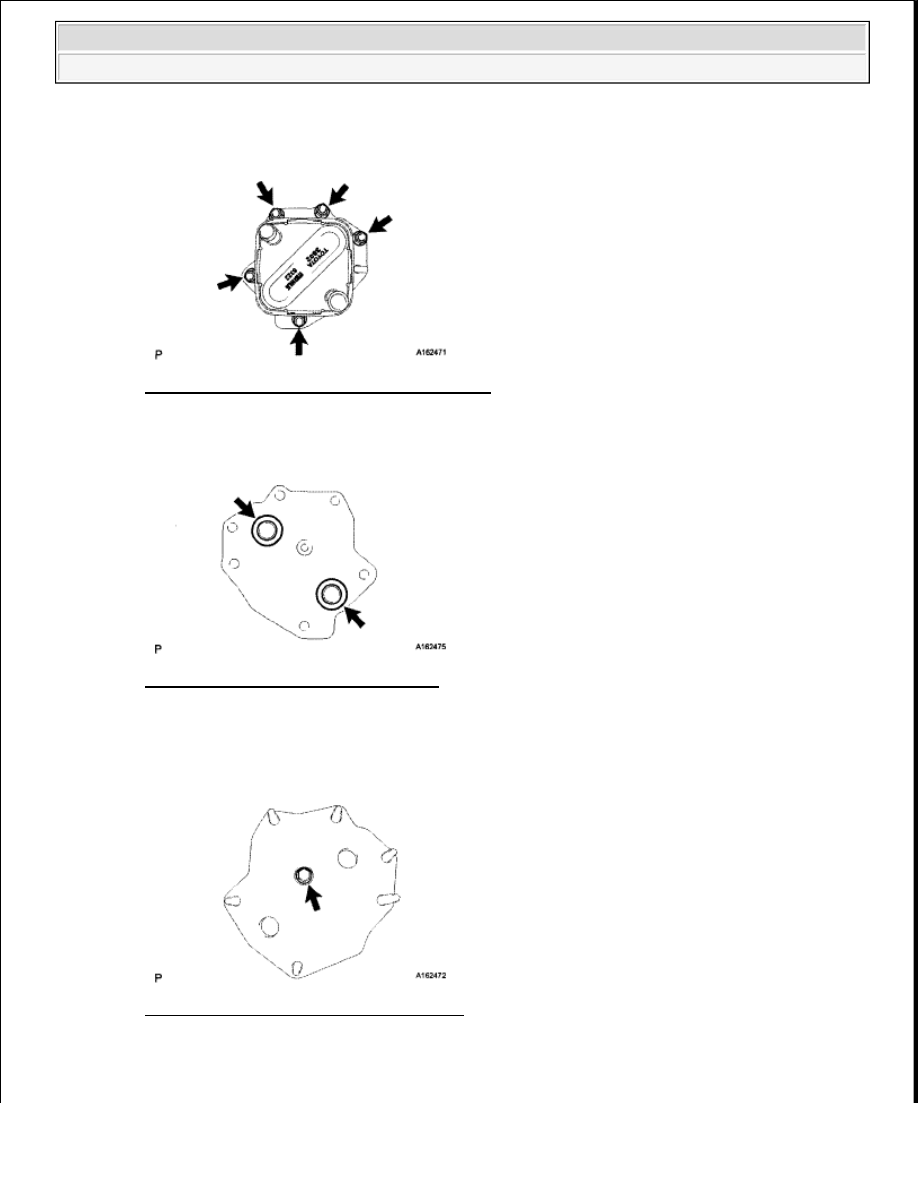

Fig. 142: Locating Oil Cooler Mounting Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 O-rings

Fig. 143: Locating Oil Cooler O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

REMOVE OIL COOLER SPACER

a

Remove the bolt and oil cooler spacer from the oil filter bracket

Fig. 144: Locating Oil Cooler Spacer Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the gasket



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































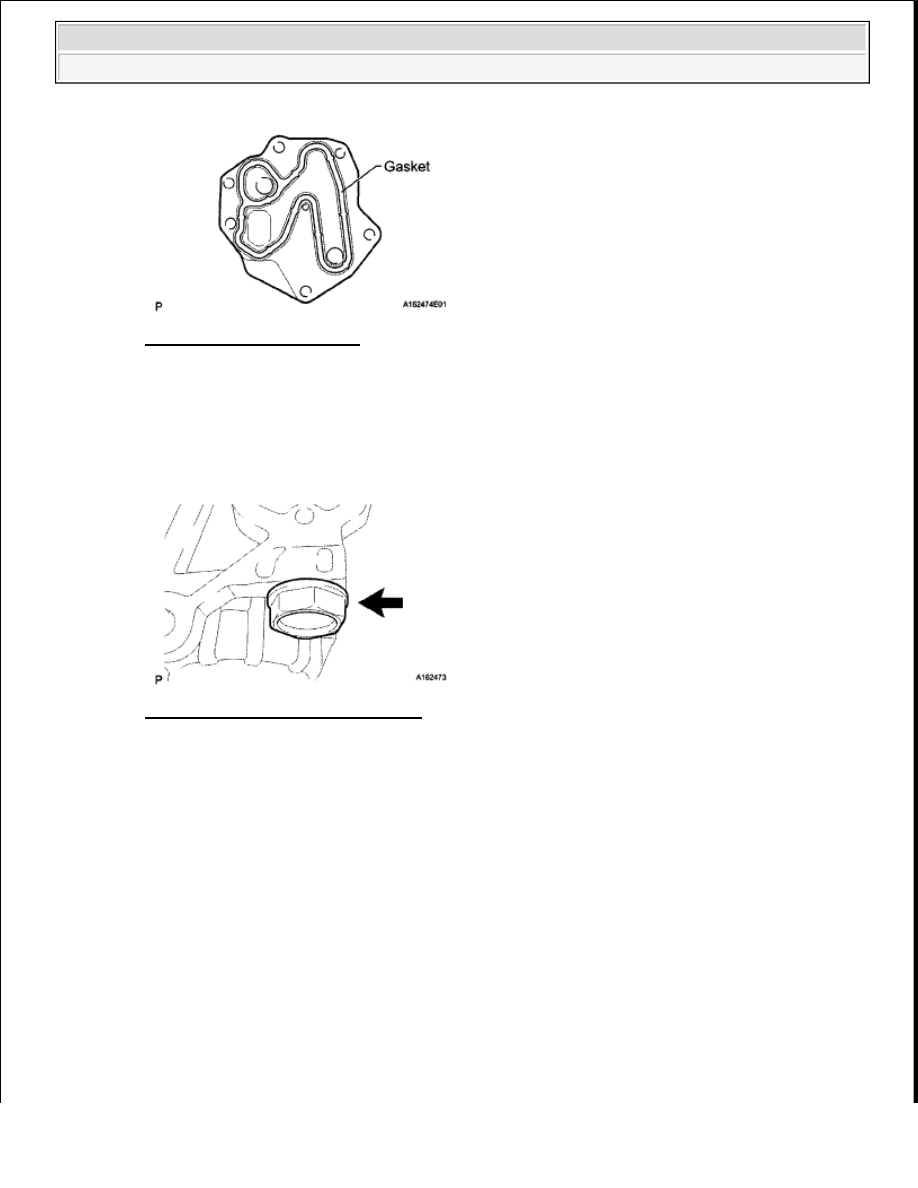

Fig. 145: Identifying Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE OIL PUMP RELIEF VALVE

a

Remove the relief valve plug and gasket

Fig. 146: Locating Relief Valve Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the valve spring and oil pump relief valve

INSPECTION

1

INSPECT OIL COOLER ASSEMBLY

a

Check the oil cooler for damage or clogging  If necessary, replace the oil cooler assembly



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

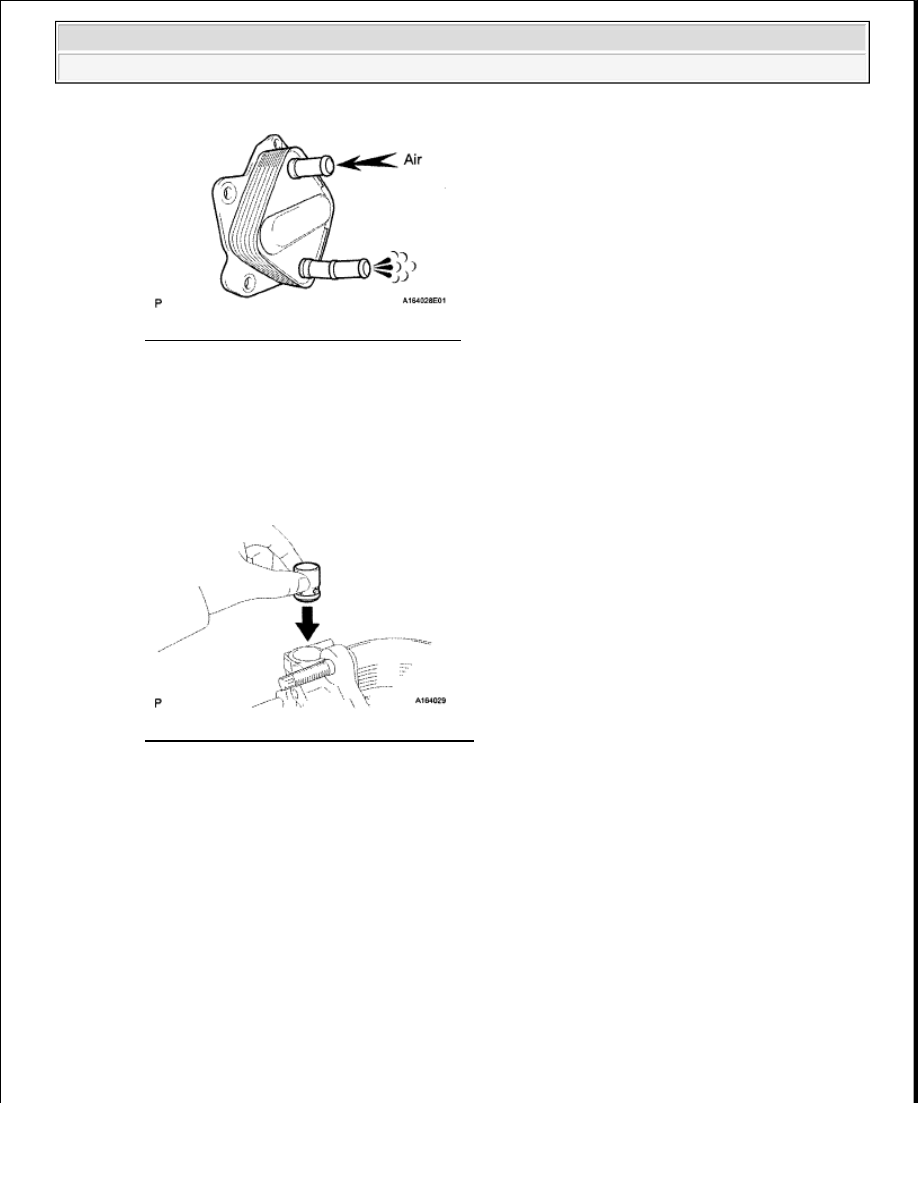

Fig. 147: Inspecting Oil Cooler Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSPECT OIL PUMP RELIEF VALVE

a

Coat the relief valve with engine oil

b

Check that the relief valve falls smoothly into the valve hole by its own weight

If the relief valve is not as specified, replace it  If necessary, replace the oil filter bracket

Fig. 148: Inspecting Oil Pump Relief Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1

INSTALL OIL PUMP RELIEF VALVE

a

Coat the oil pump relief valve with engine oil

b

Install the relief valve and valve spring into the oil pump cover hole

c

Install a new gasket and the plug

Torque: 37 N*m (375 kgf*cm, 27 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

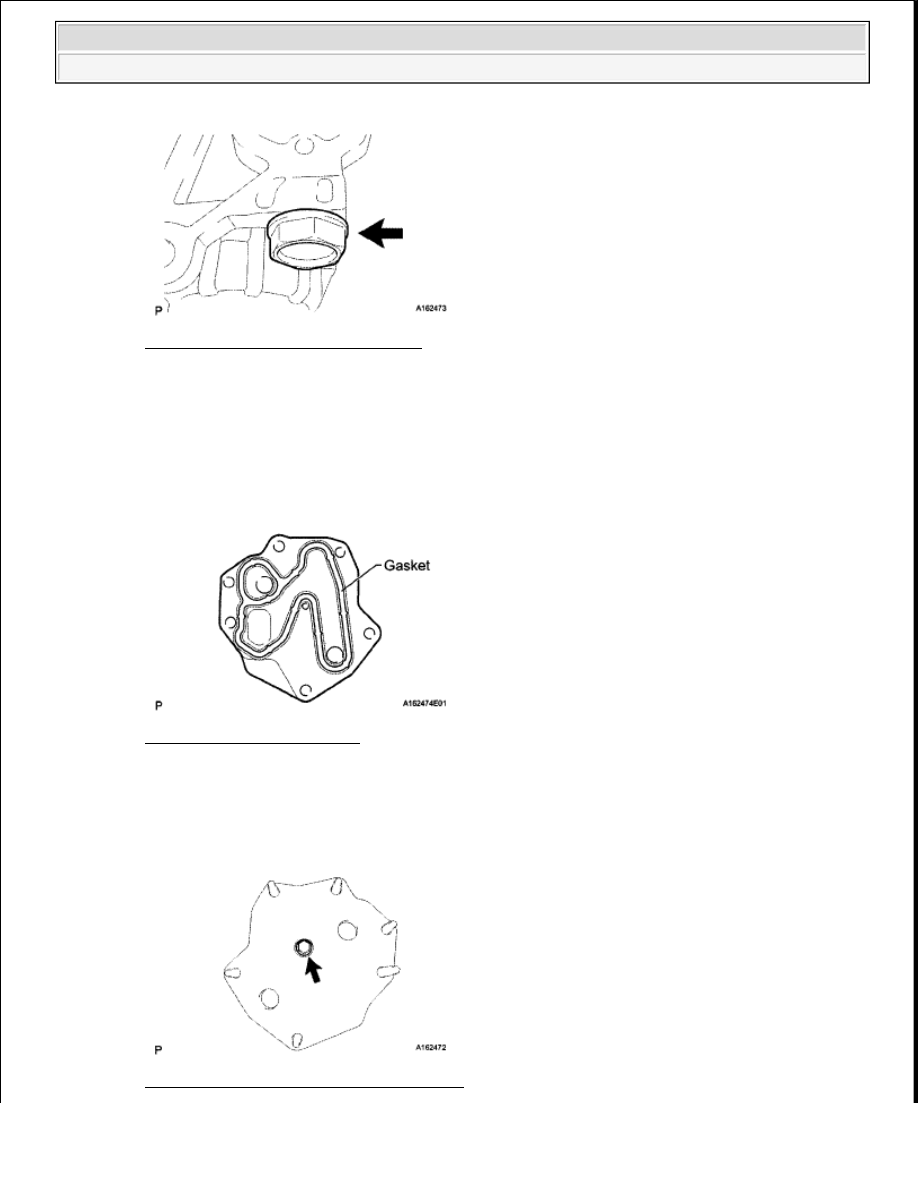

Fig. 149: Locating Relief Valve Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL OIL COOLER SPACER

a

Apply a light coat of engine oil to a new gasket

b

Install the gasket to the oil cooler spacer

Fig. 150: Identifying Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the oil cooler spacer to the oil filter bracket with the bolt

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 151: Locating Oil Cooler Spacer Bolt



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra
