Remove the oil pressure sender gauge

Fig. 17: Locating Oil Pressure Sender Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY

a

Apply adhesive to 2 or 3 threads of the oil pressure sender gauge

Adhesive:

Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent

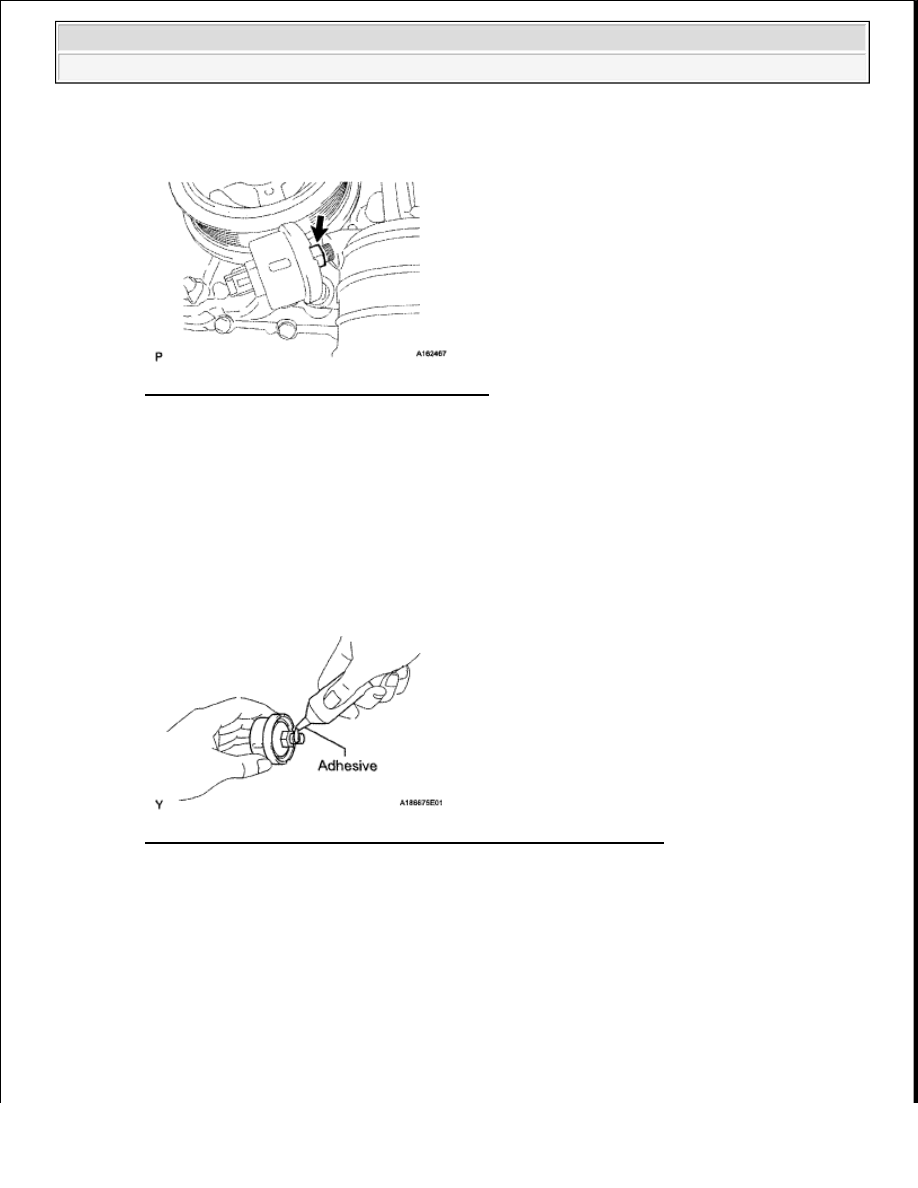

Fig. 18: Applying Adhesive On Oil Pressure Sender Gauge Threads
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the oil pressure sender gauge

Torque: 15 N*m (153 kgf*cm, 11 ft.*lbf)

NOTE:

Do not start the engine within 1 hour after installation.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Fig. 19: Locating Oil Pressure Sender Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the sender gauge connector

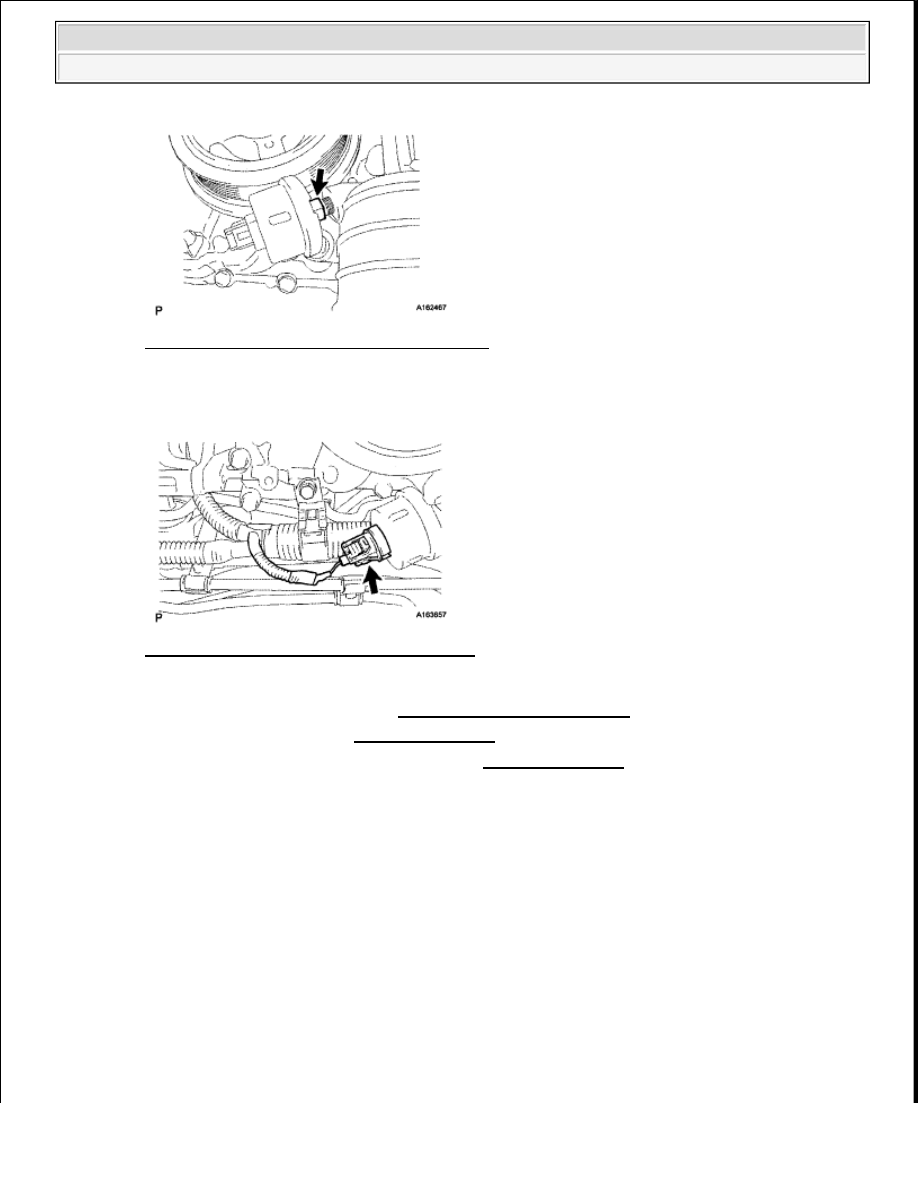

Fig. 20: Locating Sender Gauge Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSPECT ENGINE OIL LEVEL (See ON-VEHICLE INSPECTION )

3

INSPECT FOR OIL LEAK (See REPLACEMENT )

4

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

OIL PUMP

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

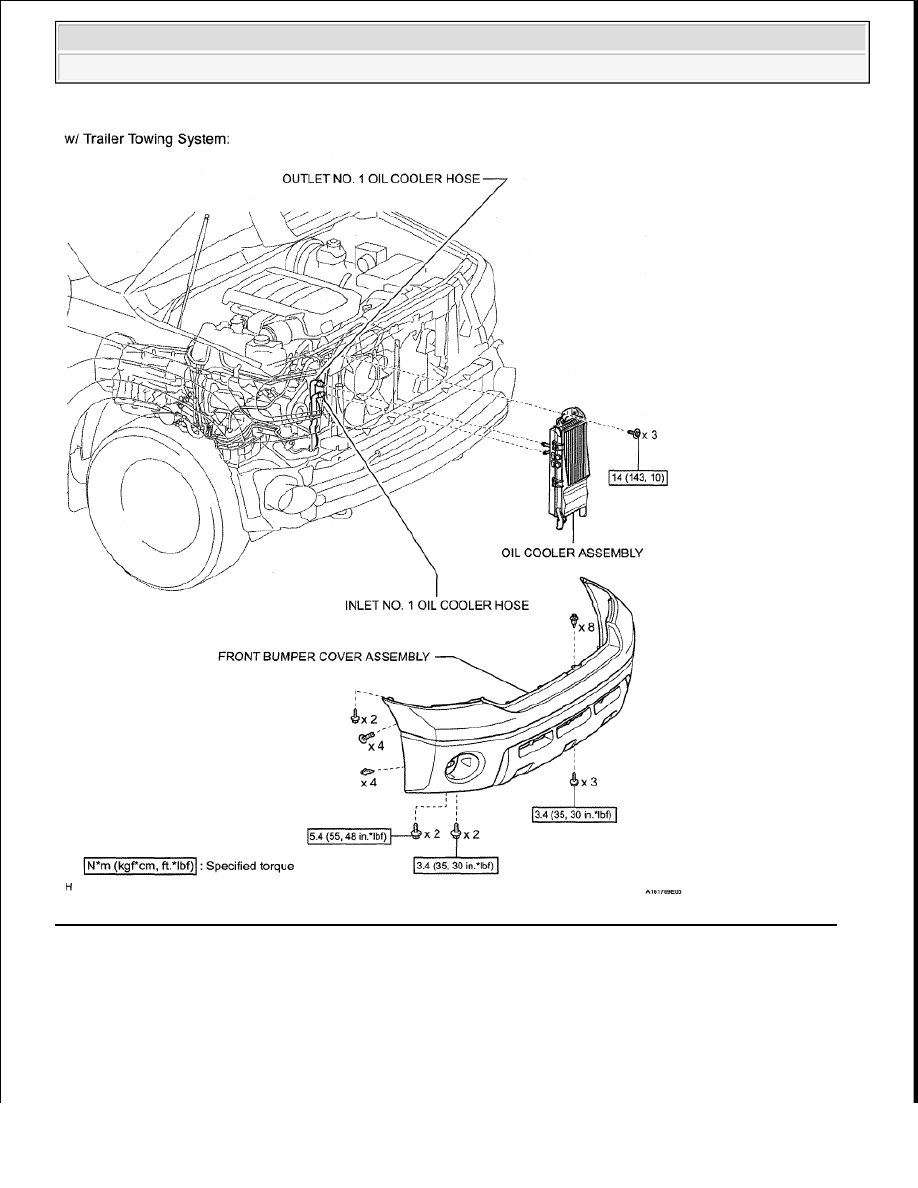

Fig. 21: Identifying Front Bumper And Oil Cooler Assembly Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

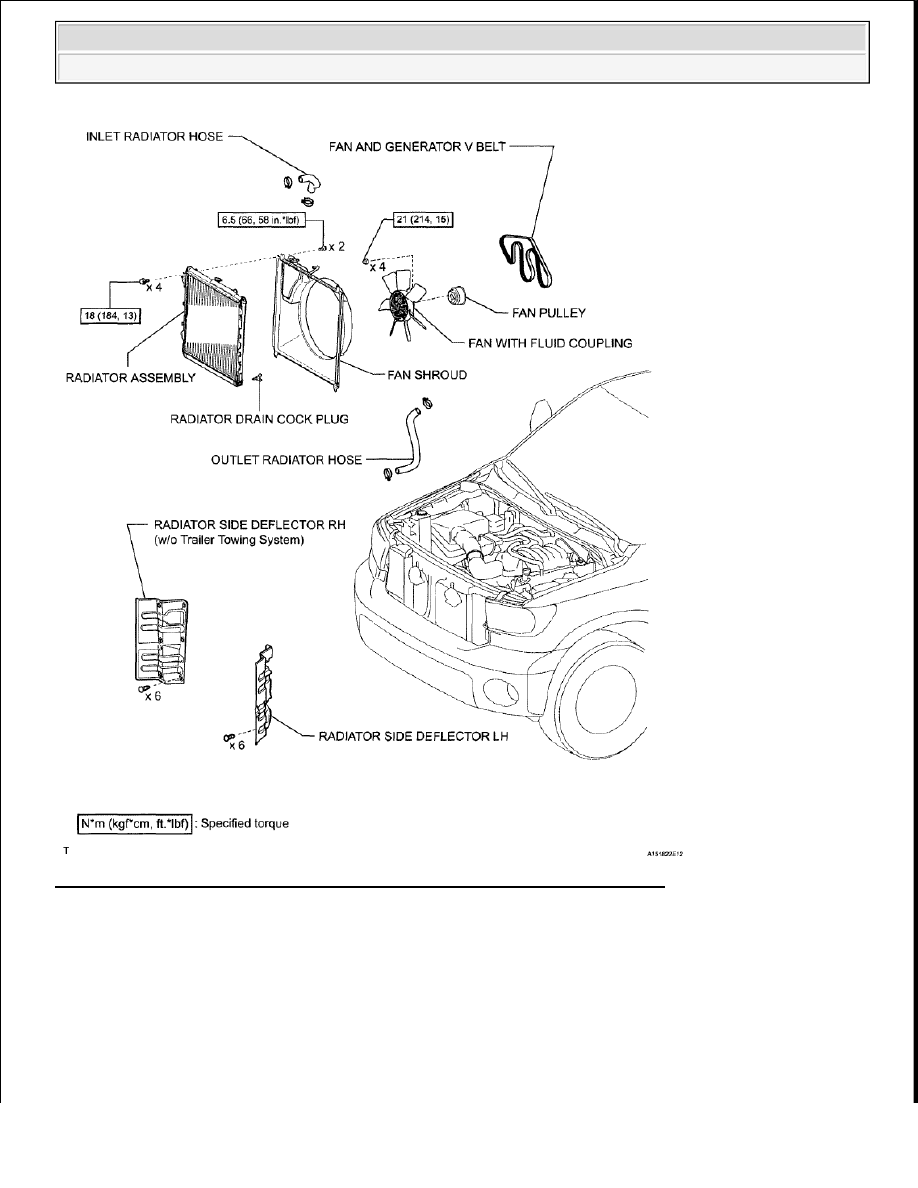

Fig. 22: Identifying Radiator And Fan Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra
