Toyota Tundra. Manual - part 2288

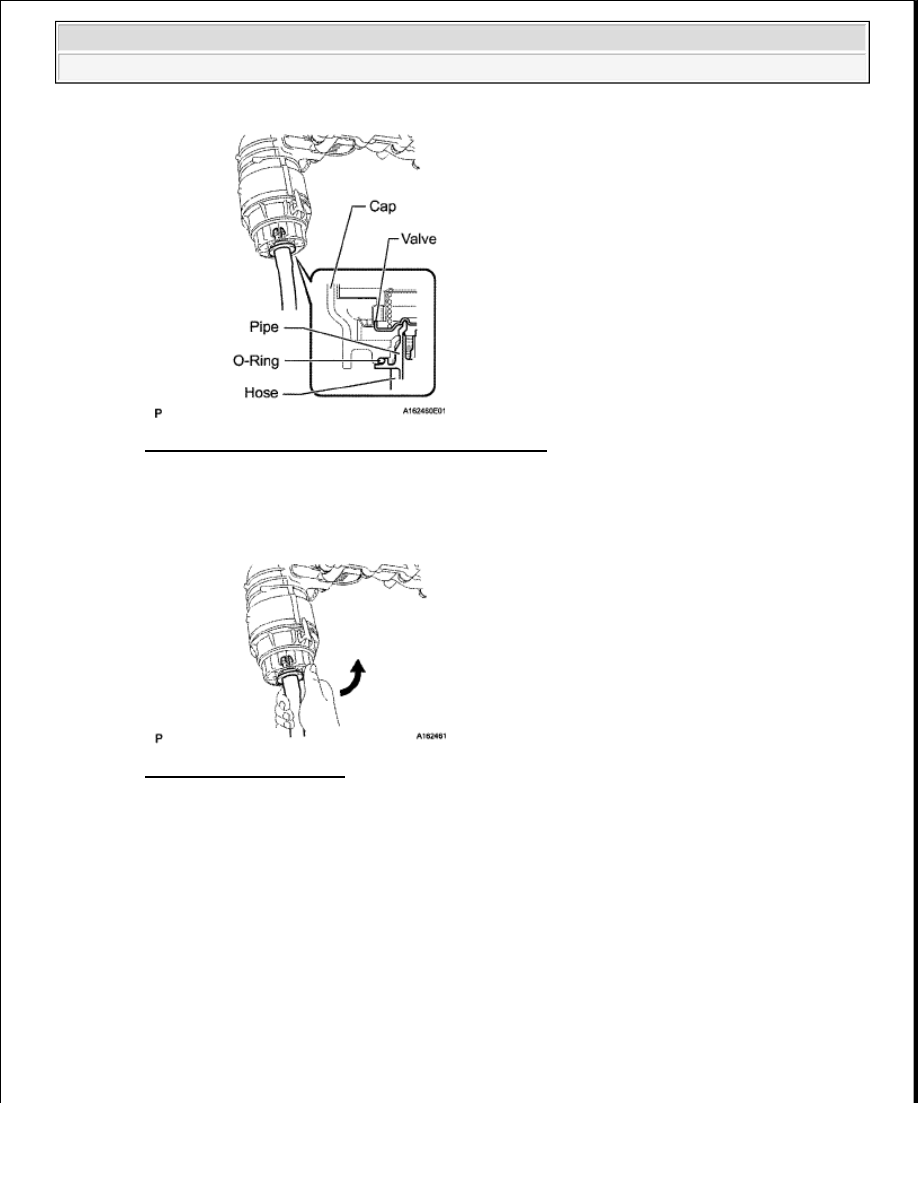

Fig. 6: Position For Installing Pipe To Oil Filter Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Check that oil is drained from the oil filter. Then disconnect the pipe and remove the O-ring, as

shown in the illustration.

Fig. 7: Disconnecting Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Using SST, remove the oil filter cap.

SST 09228-06501

NOTE:

Do not remove the oil filter bracket clip.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

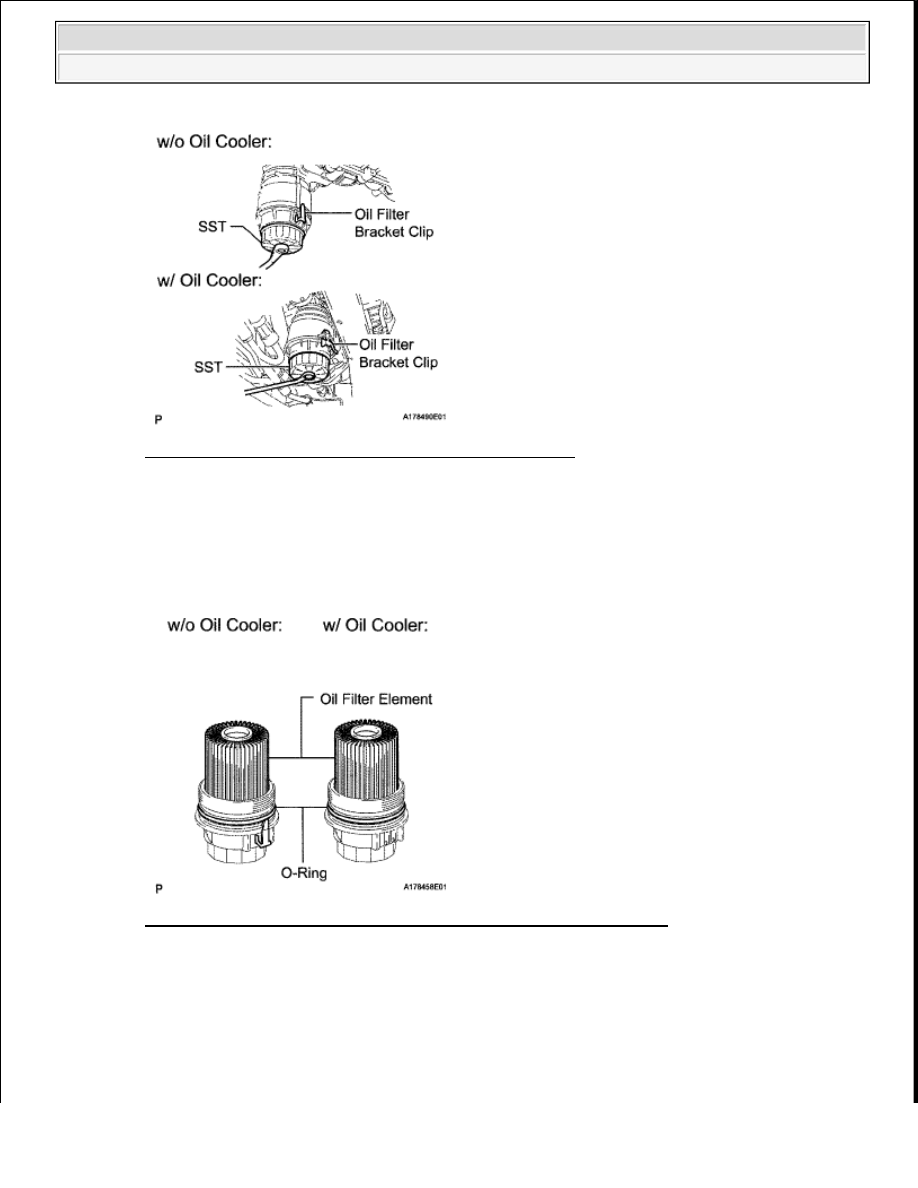

Fig. 8: Removing Oil Filter Cap Using SST 09228-06501
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Remove the oil filter element and O-ring from the oil filter cap.

Fig. 9: Identifying Oil Filter Element And O-Ring On Oil Filter Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL OIL FILTER ELEMENT

a. Clean the inside of the oil filter cap, its threads and its O-ring groove.

b. Apply a small amount of engine oil to a new O-ring and install it to the oil filter cap.

c. Set a new oil filter element to the oil filter cap.

d. Remove any dirt or foreign matter from the installation surface of the engine.

NOTE:

Be sure to remove the O-ring for the cap by hand, without using any
tools, to prevent damage to the cap's O-ring groove.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra





























e. Apply a small amount of engine oil to the O-ring again and temporarily install the oil filter cap.

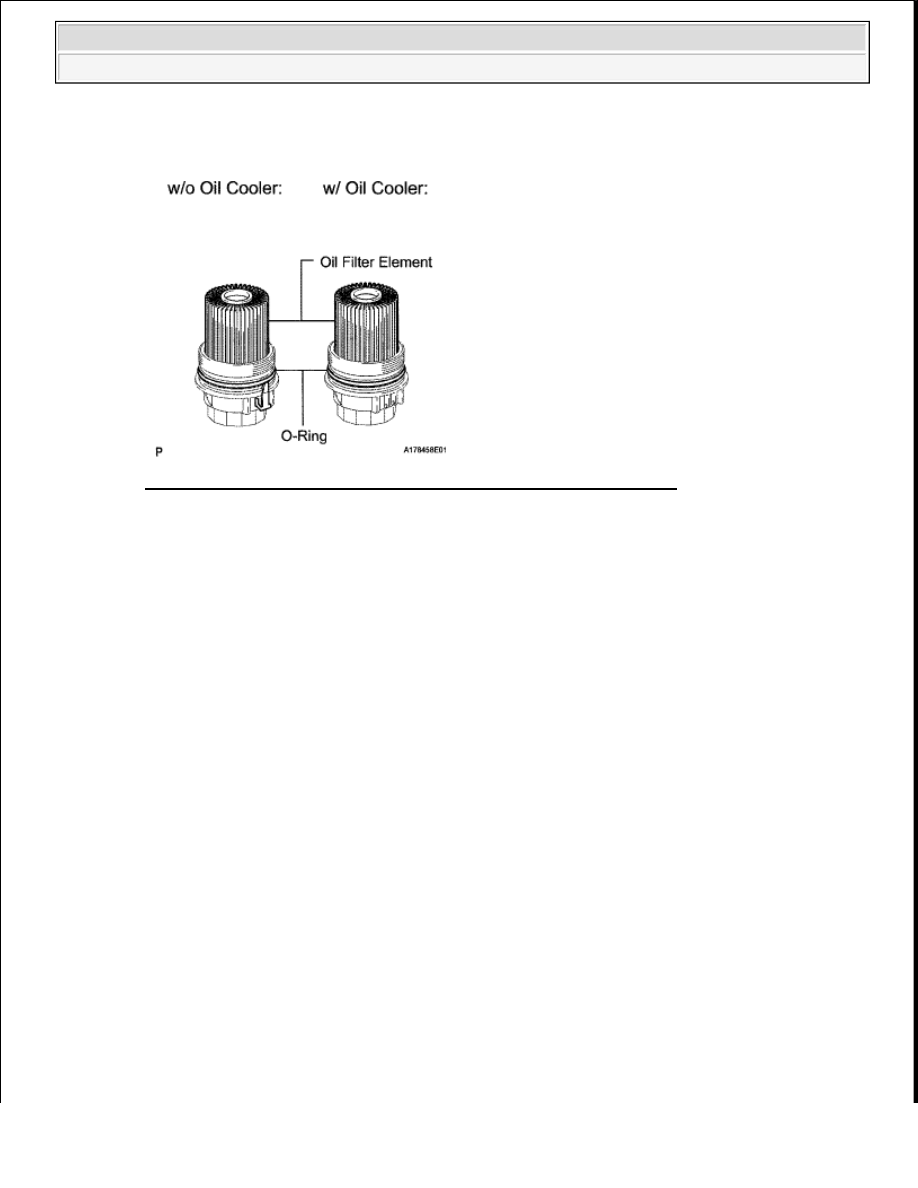

Fig. 10: Identifying Oil Filter Element And O-Ring On Oil Filter Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Using SST, tighten the oil filter cap.

SST 09228-06501

Torque: 25 N*m (255 kgf*cm, 18 ft.*lbf)

NOTE:



When tightening the oil filter cap, do not remove the oil filter
bracket clip.



Make sure that the oil filter is installed securely as shown in the
illustration.



Be careful that the O-ring does not get caught between any
surrounding parts.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra





























g. Apply a small amount of engine oil to a new drain plug O-ring, and install it to the oil filter cap.

h. Install the oil filter drain plug.

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)

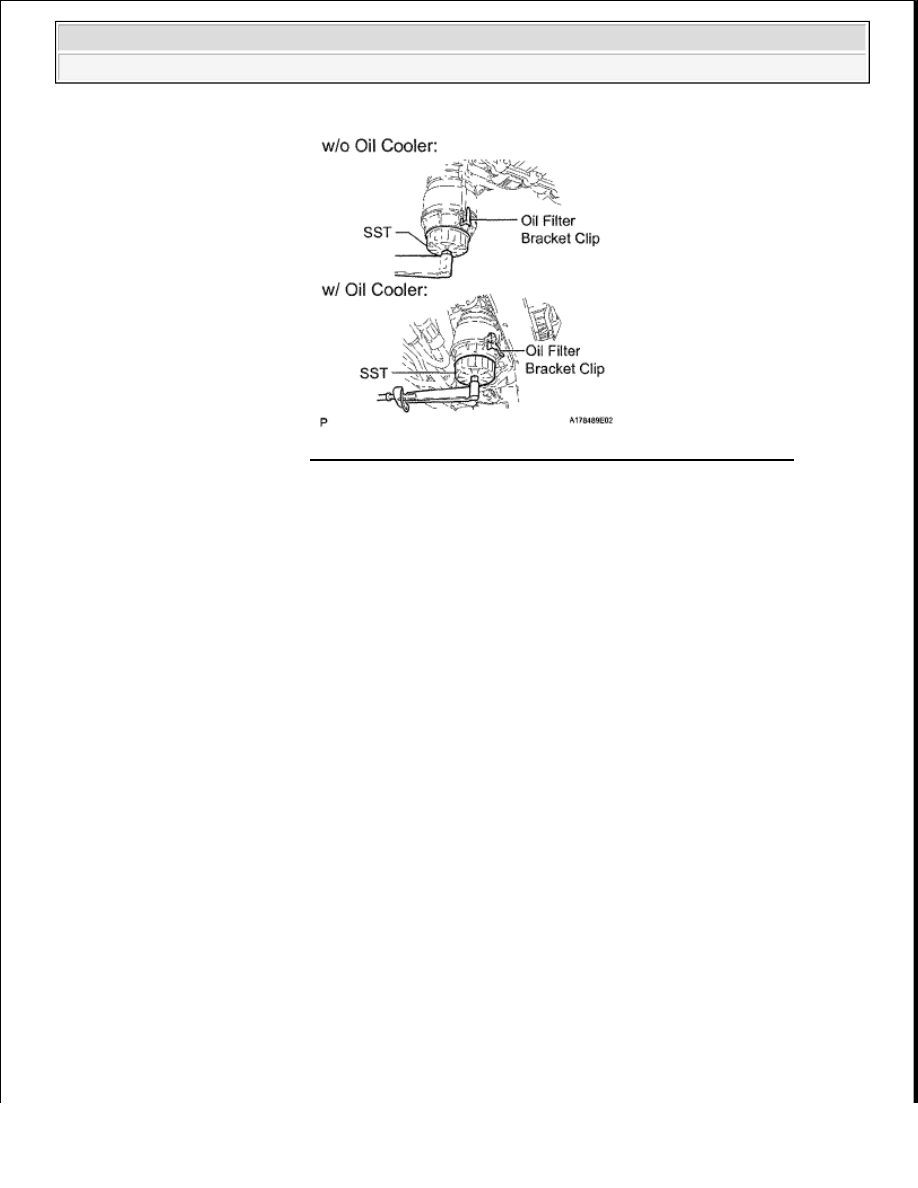

Fig. 11: Tightening Oil Filter Cap Using SST 09228-06501
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Before installing the O-ring, remove any dirt or foreign matter from
the installation surface of the oil filter cap.

NOTE:

Be careful that the O-ring does not get caught between any
surrounding parts.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra
