1. REMOVE NO. 1 ENGINE UNDER COVER (see REPLACEMENT )

2. DRAIN ENGINE COOLANT (See REPLACEMENT )

3. DRAIN ENGINE OIL (see REPLACEMENT )

4. REMOVE OIL FILTER ASSEMBLY (see REPLACEMENT )

5. REMOVE OIL COOLER ASSEMBLY

a. Disconnect the 2 oil cooler hoses from the oil cooler.

b. Remove the union bolt, plate washer and oil cooler.

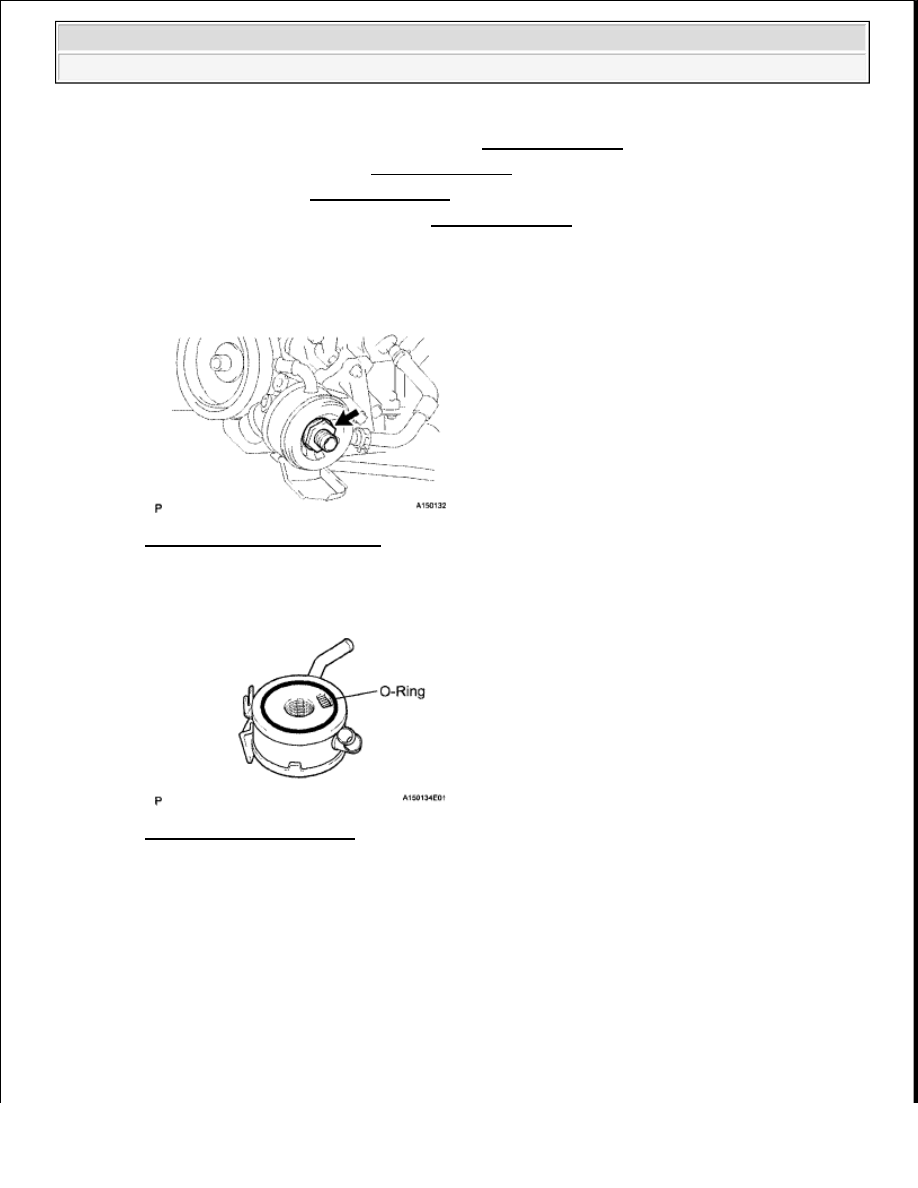

Fig. 54: Identifying Union Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the O-ring from the oil cooler.

Fig. 55: Identifying O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT OIL COOLER ASSEMBLY

a. Check the oil cooler for damage or clogging. If necessary, replace the oil cooler.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra































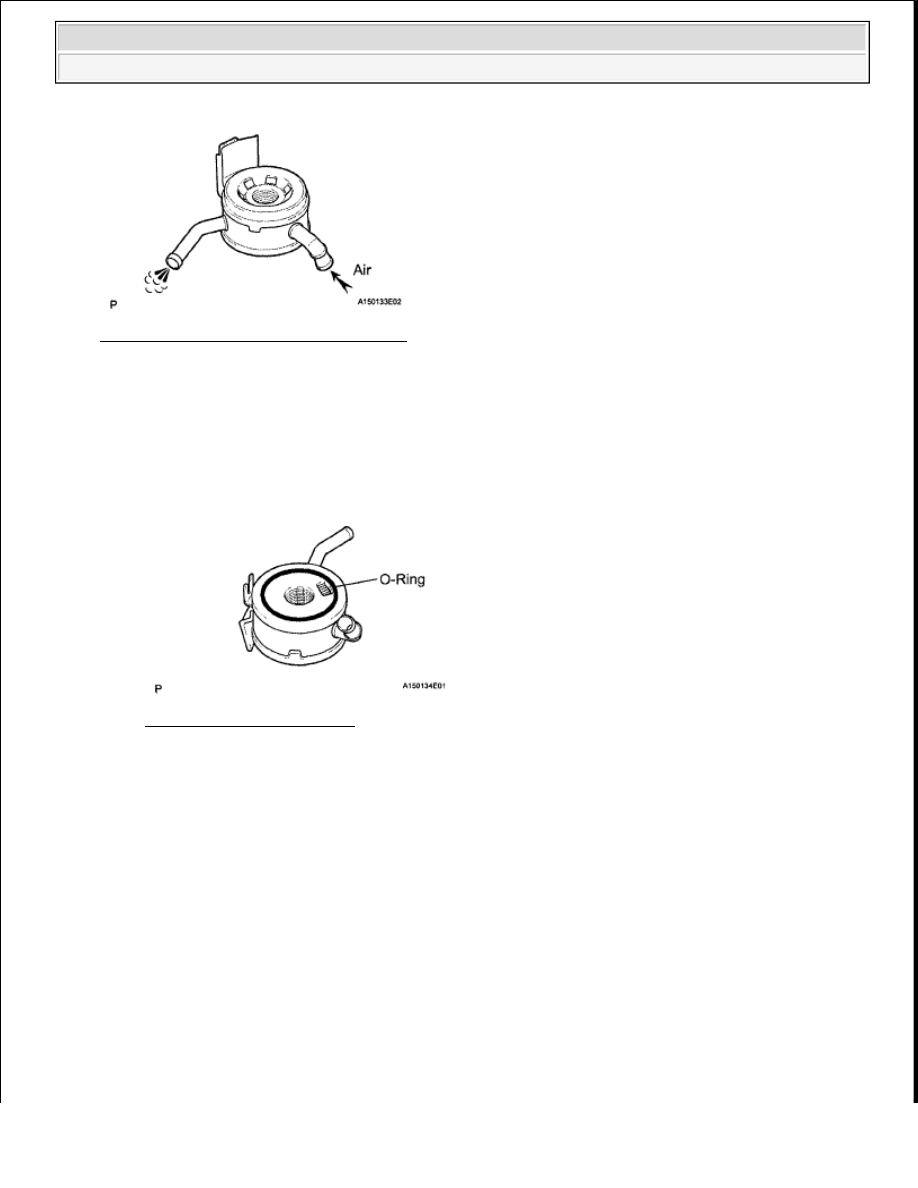

Fig. 56: Inspecting Oil Cooler Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL OIL COOLER ASSEMBLY

a. Clean the oil cooler contact surface on the cooler mounting.

b. Apply a light coat of engine oil to a new O-ring and install it to the oil cooler.

Fig. 57: Identifying O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Apply a light coat of engine oil on the threads and under the head of the union bolt.

d. Install the oil cooler with the plate washer and union bolt.

Torque: 69 N*m (704 kgf*cm, 51 ft.*lbf)

HINT:

Fit the fork part of the oil cooler onto the rib of the oil cooler bracket.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra































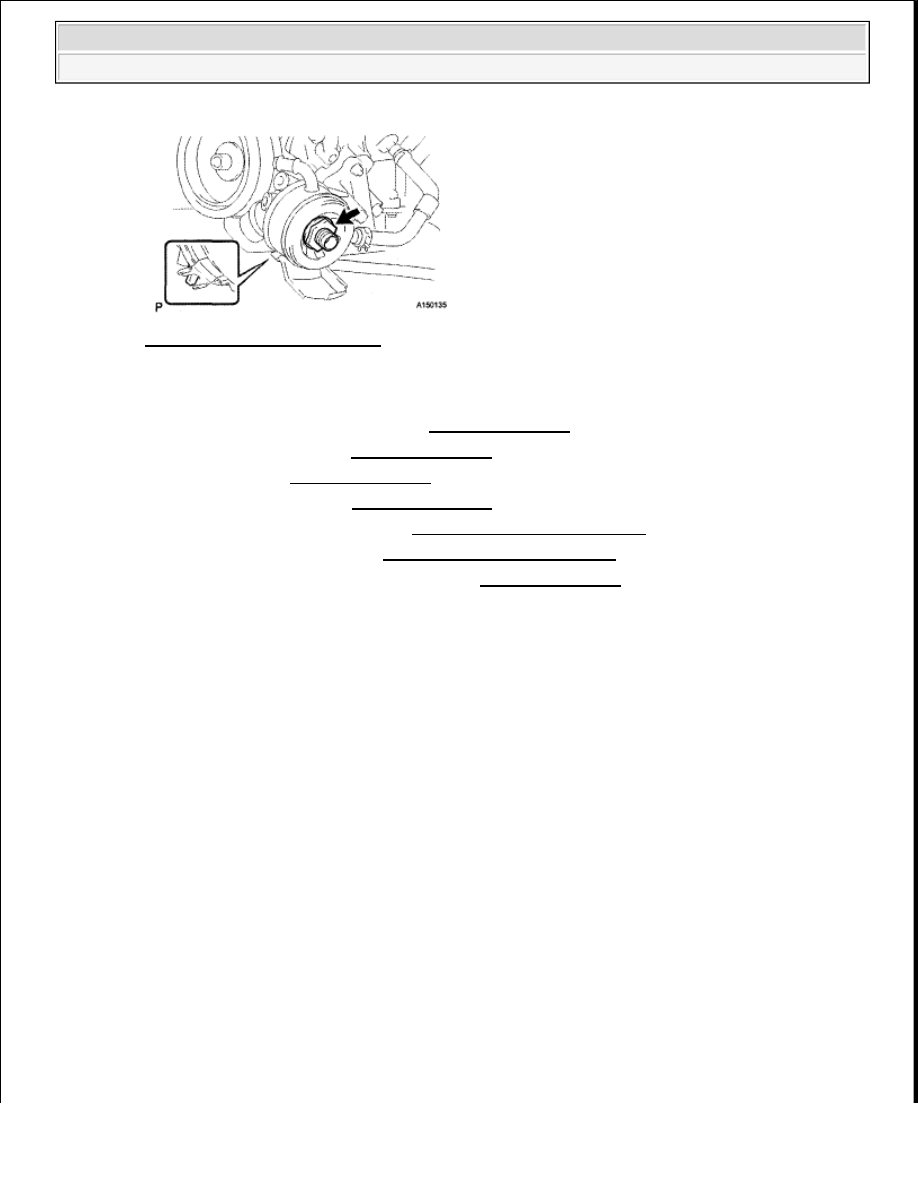

Fig. 58: Identifying Union Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect the 2 oil cooler hoses to the oil cooler.

2. INSTALL OIL FILTER ASSEMBLY (see REPLACEMENT )

3. ADD ENGINE COOLANT (See REPLACEMENT )

4. ADD ENGINE OIL (see REPLACEMENT )

5. INSPECT FOR OIL LEAK (see REPLACEMENT )

6. INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

7. CHECK ENGINE OIL LEVEL (see ON-VEHICLE INSPECTION )

8. INSTALL NO. 1 ENGINE UNDER COVER (see REPLACEMENT )



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra































2009 ENGINE

Lubrication (3UR-FBE) - Tundra

LUBRICATION SYSTEM

ON-VEHICLE INSPECTION

1. CHECK OIL QUALITY

a. Check the oil for deterioration, water contamination, discoloring or thinning.

If the quality is visibly poor, replace the oil and filter (See REPLACEMENT ).

2. CHECK ENGINE OIL LEVEL

a. Warm up the engine, then stop the engine and wait for 5 minutes.

b. Check that the engine oil level is between the low level and full level marks on the dipstick.

If low, check for leakage and add oil up to the full level mark.

3. INSPECT OIL PRESSURE

a. Remove the oil pressure sender gauge (See REMOVAL ).

b. Install an oil pressure gauge.

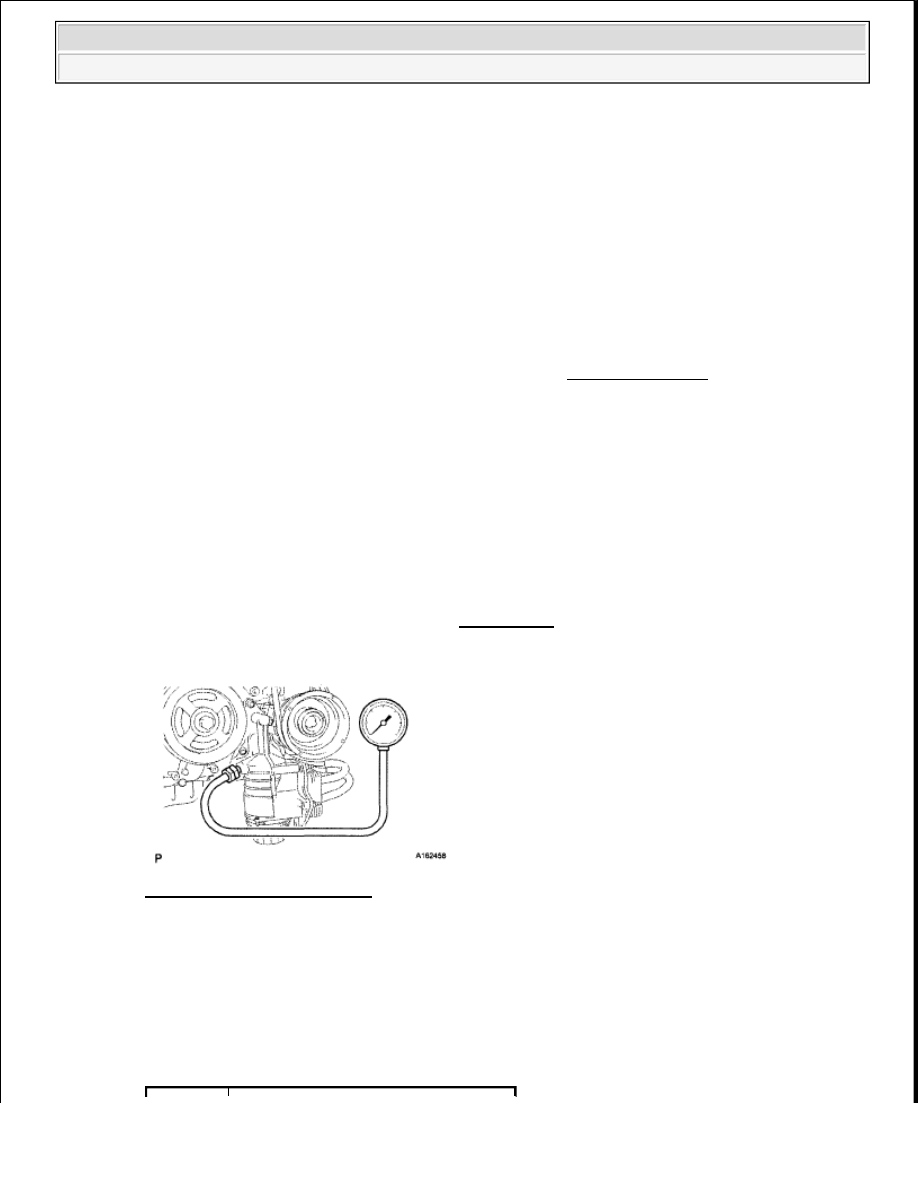

Fig. 1: Checking Oil Pressure
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Warm up the engine.

d. Inspect the oil pressure.

Standard Oil Pressure

STANDARD OIL PRESSURE SPECIFICATIONS STANDARD OIL PRESSURE
SPECIFICATIONS

NOTE:

Do not fill engine oil above the full level mark.
