11. REMOVE NO. 1 OIL PAN SUB-ASSEMBLY

a. Remove the 19 bolts and 2 nuts.

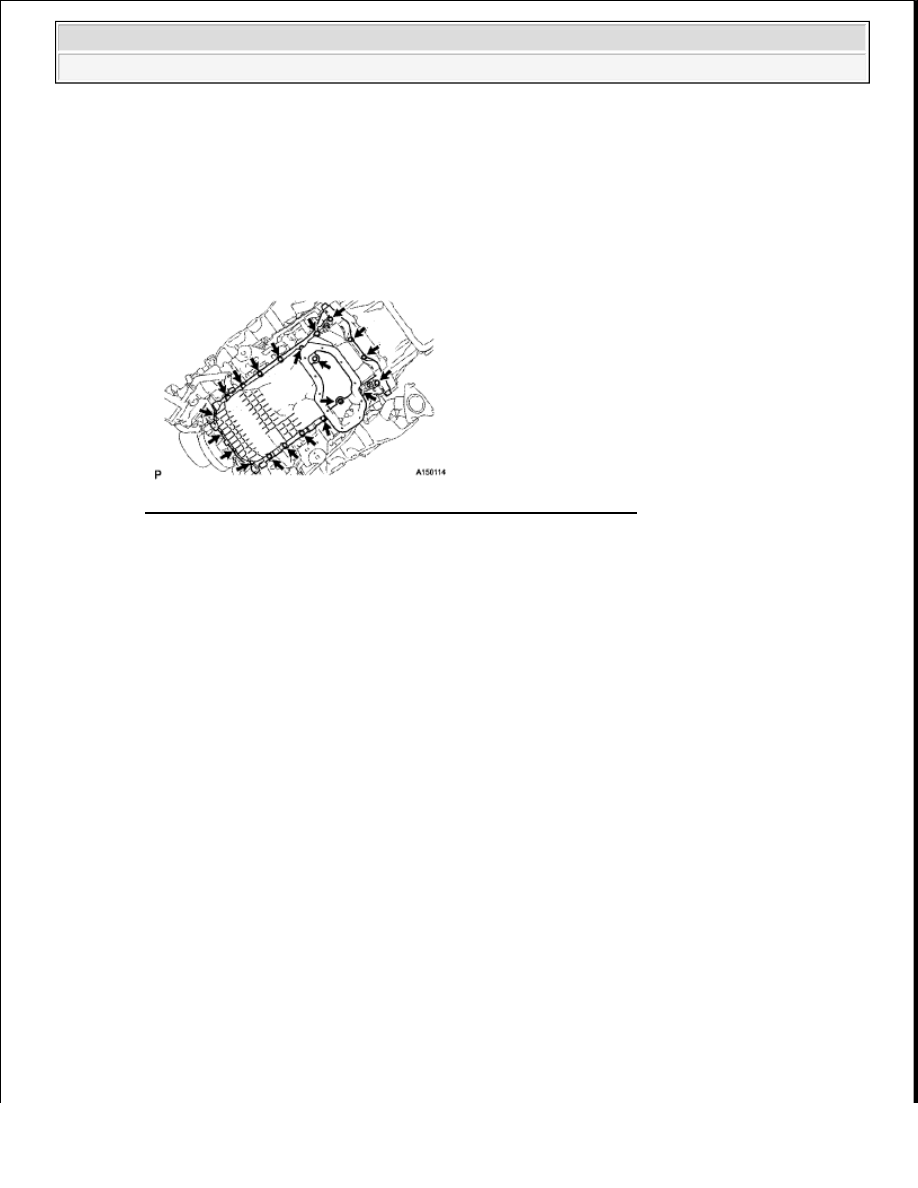

Fig. 24: Identifying No. 1 Oil Pan Sub-Assembly Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, remove the No. 1 oil pan by prying between the oil pan and cylinder block as

shown in the illustration.



Be careful not to damage the No. 2 oil pan contact surface of the
oil pan.



Be careful not to damage the No. 2 oil pan flange.

NOTE:

Be careful not to damage the contact surfaces of the cylinder block
and No. 1 oil pan.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra































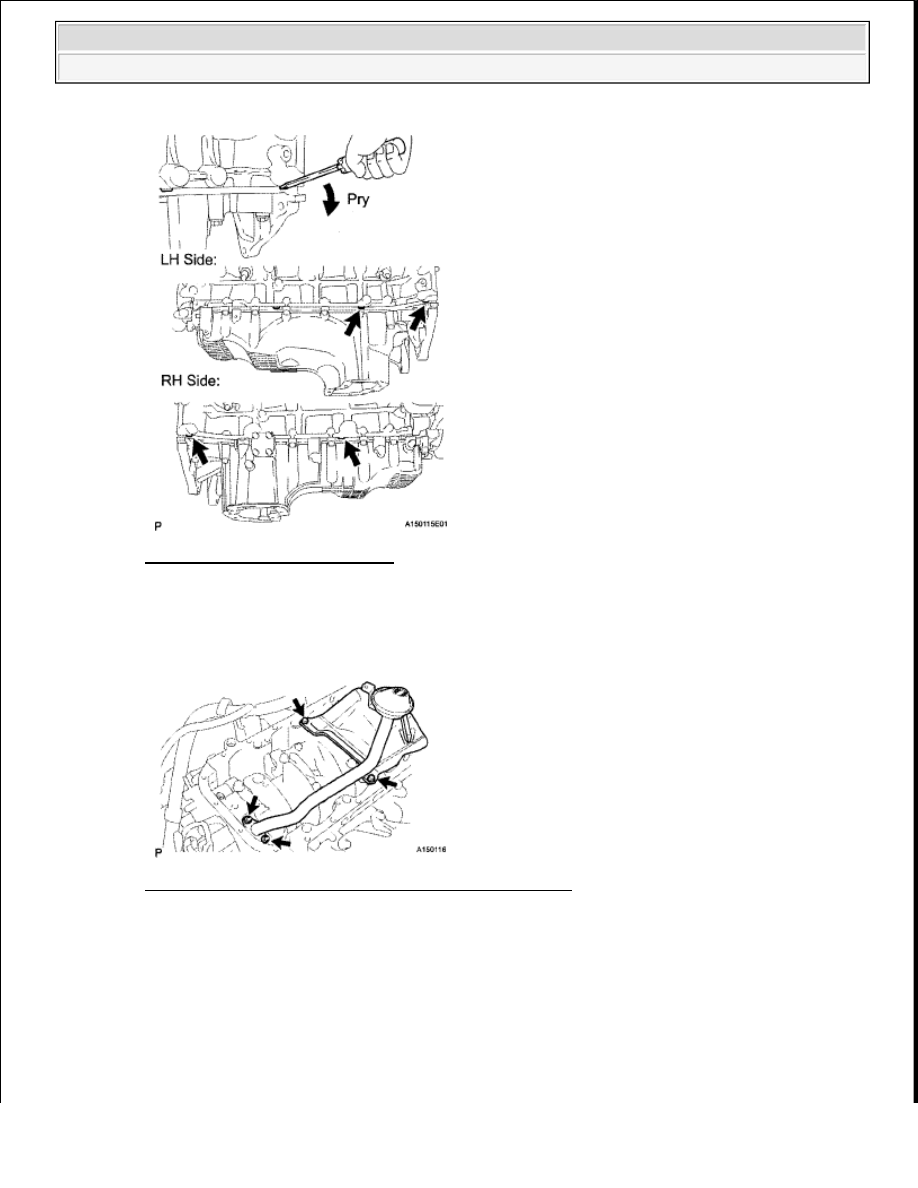

Fig. 25: Removing No. 1 Oil Pan
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE OIL STRAINER SUB-ASSEMBLY

a. Remove the 2 bolt, 2 nuts, oil strainer and gasket.

Fig. 26: Identifying Bolt, Nuts, Oil Strainer And Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE OIL PUMP ASSEMBLY

a. Remove the 7 bolts and 6 mm hexagon bolt.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra































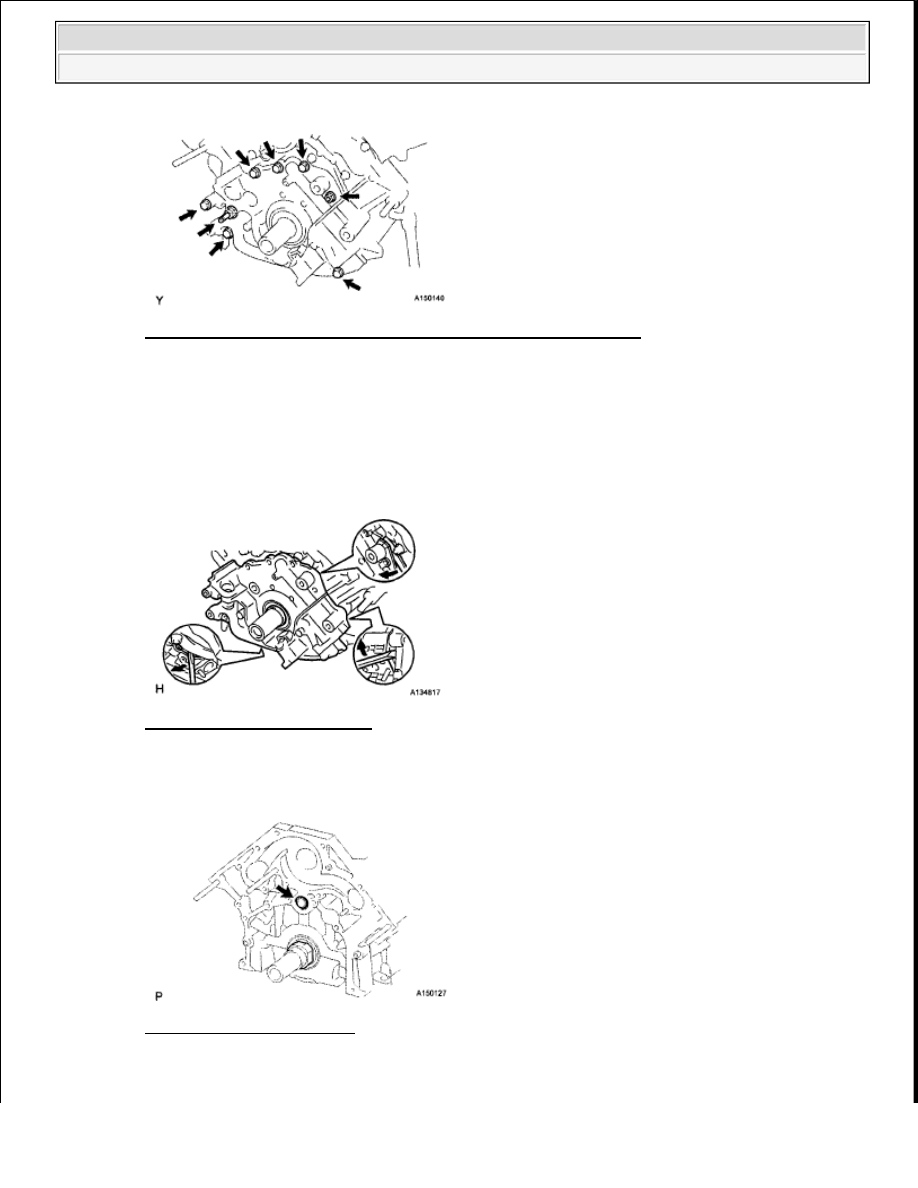

Fig. 27: Identifying Oil Pump Assembly Bolts And Hexagon Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, remove the oil pump by prying the portions between the oil pump and

cylinder block shown in the illustration.

Fig. 28: Identifying Oil Pump
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the O-ring from the cylinder block.

Fig. 29: Identifying O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

NOTE:

Be careful not to damage the contact surfaces of the cylinder block
and oil pump.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra































1. REMOVE FRONT CRANKSHAFT OIL SEAL

a. Using a screwdriver, pry out the oil seal.

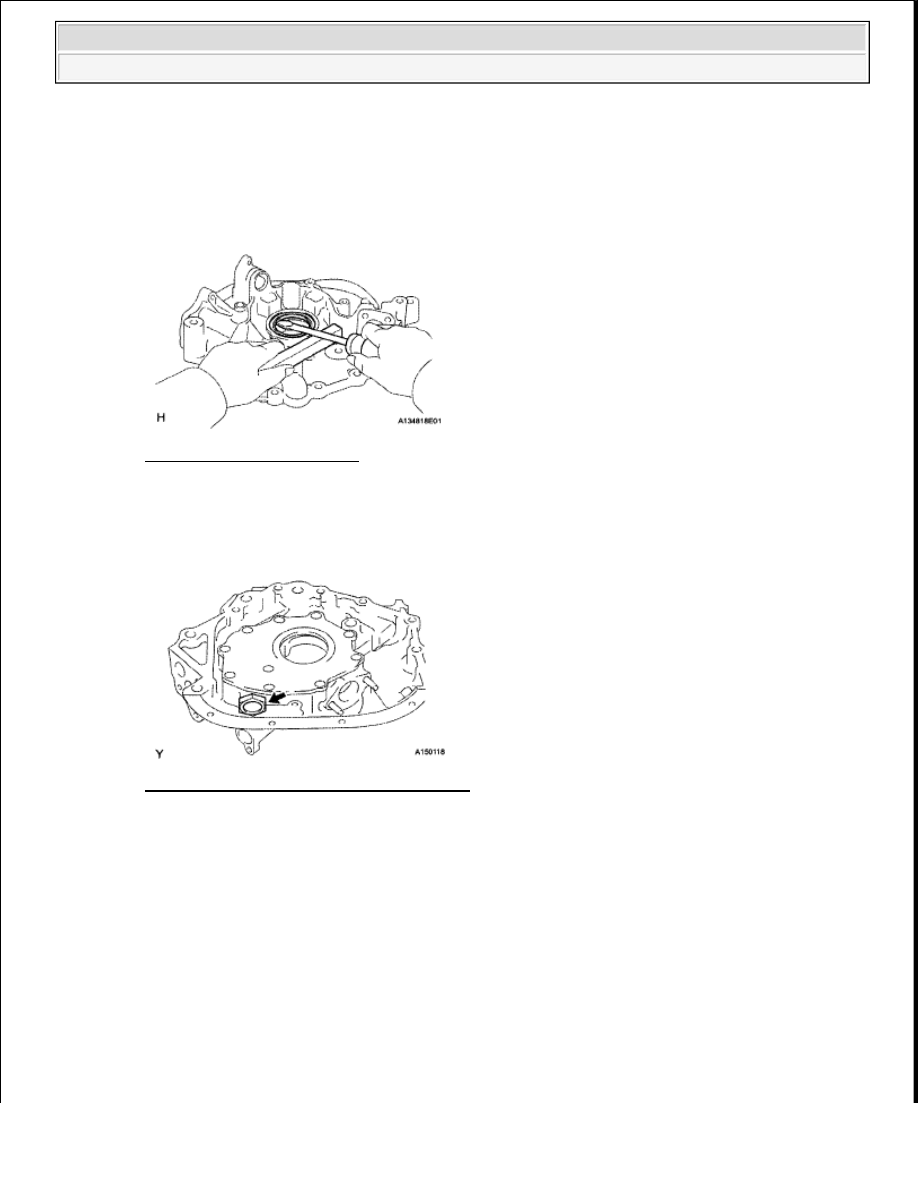

Fig. 30: Prying Out Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE OIL PUMP RELIEF VALVE

a. Remove the plug, compression spring and relief valve.

Fig. 31: Identifying Oil Pump Relief Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE OIL PUMP COVER

a. Remove the 10 screws, pump cover and drive and driven rotors.

NOTE:

Do not damage the surface of the oil seal press fit hole.
