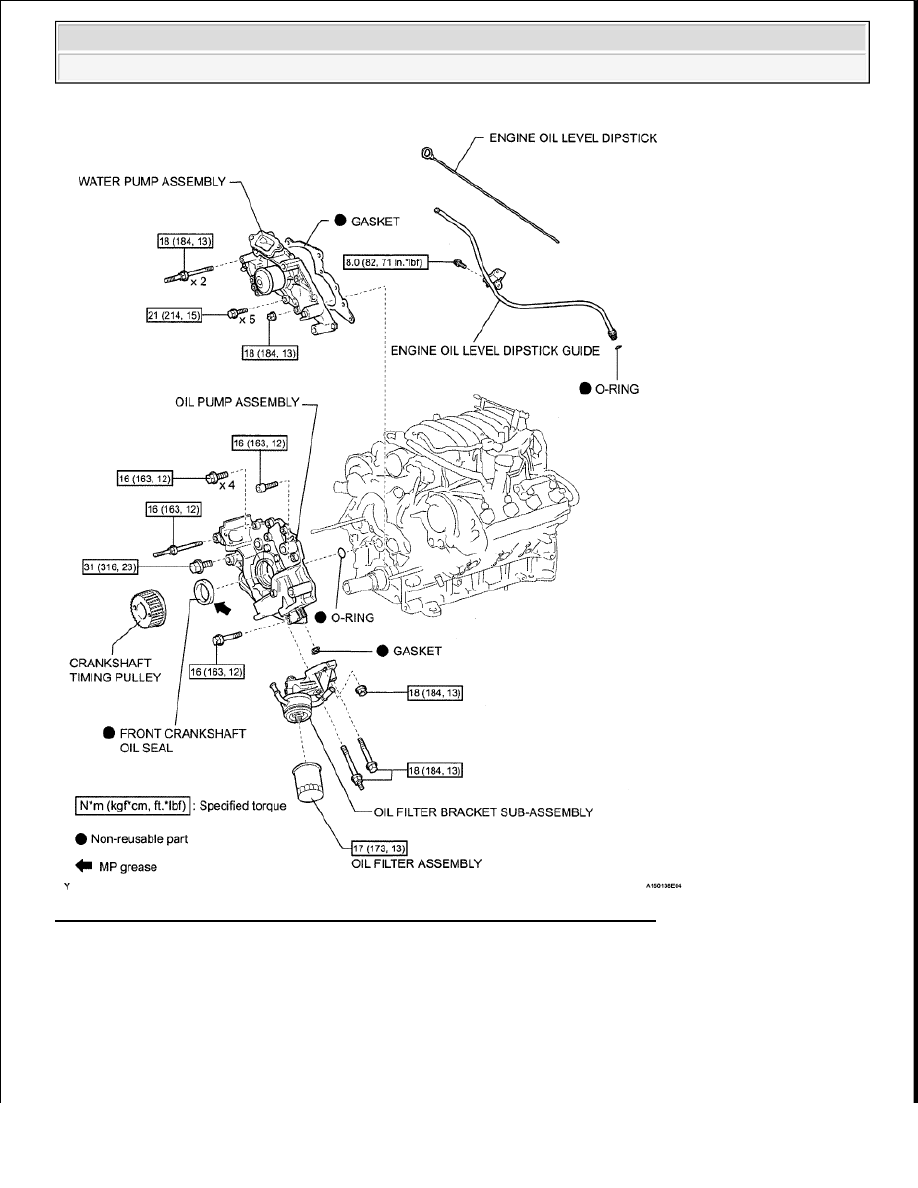

Fig. 18: Identifying Oil Pump Components And Torque Specifications (5 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra

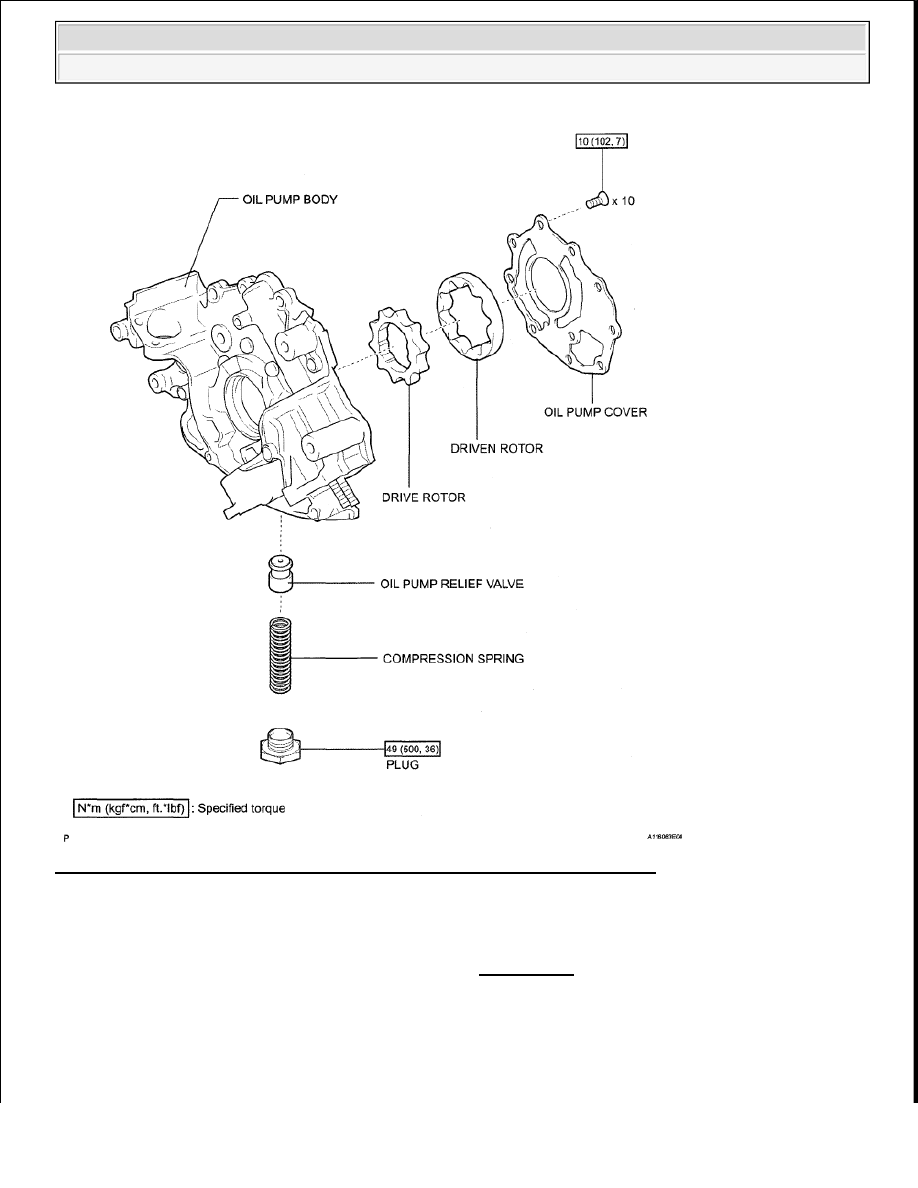

Fig. 19: Identifying Oil Pump Components And Torque Specifications (6 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCHARGE FUEL SYSTEM PRESSURE (See REMOVAL )

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and setting. As a result, after turning the ignition switch



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra































3. REMOVE ENGINE ASSEMBLY

a. Remove the engine assembly from the vehicle (see REMOVAL ).

4. REMOVE TIMING BELT

a. Remove the timing belt (see REMOVAL ).

5. REMOVE CRANKSHAFT TIMING PULLEY (See REMOVAL )

6. REMOVE CRANKSHAFT POSITION SENSOR (See REMOVAL )

7. REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE

a. Remove the dipstick.

b. Remove the bolt and dipstick guide.

c. Remove the O-ring from the dipstick guide.

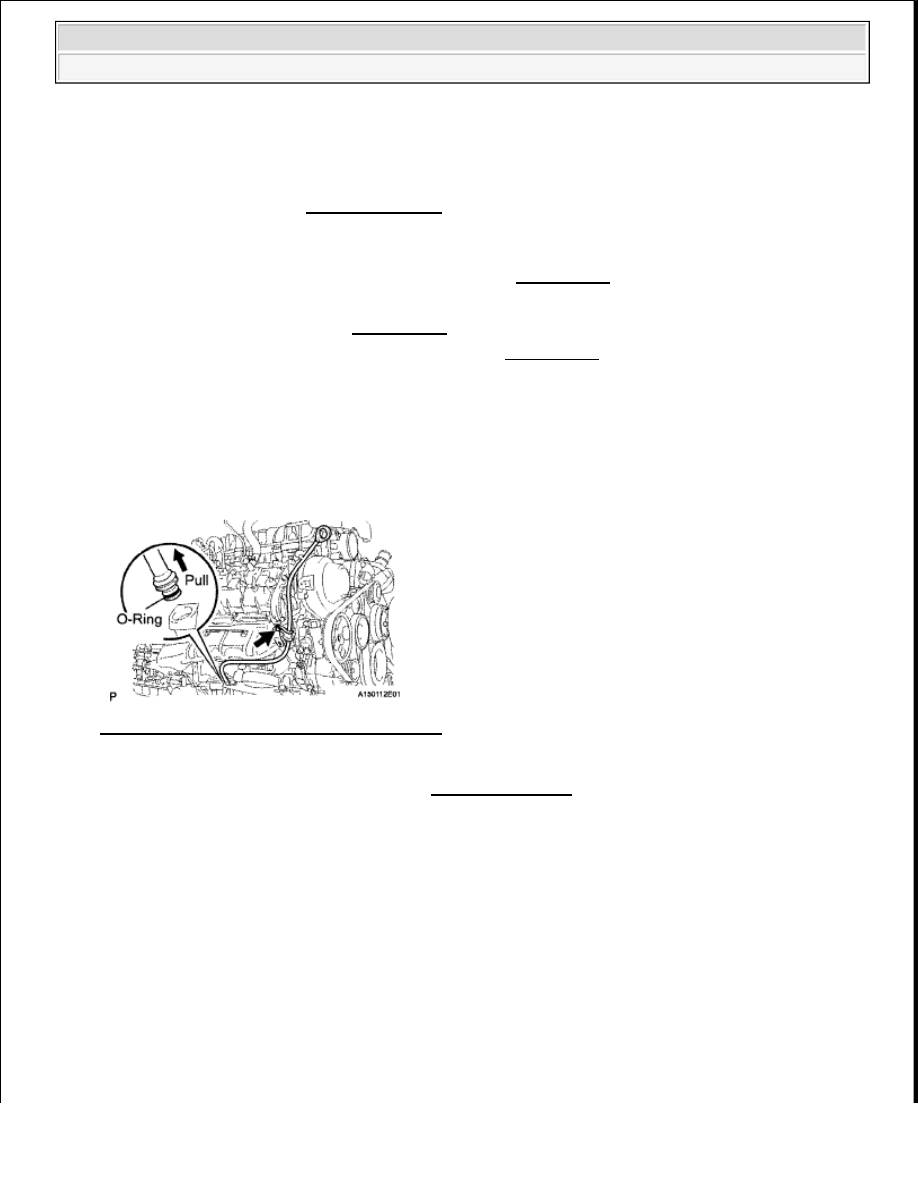

Fig. 20: Identifying Bolt And Dipstick Guide
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE OIL FILTER ASSEMBLY (see REPLACEMENT )

9. REMOVE OIL FILTER BRACKET SUB-ASSEMBLY

a. Disconnect the oil pressure sender gauge connector.

b. Disconnect the oil cooler hoses from the oil cooler.

c. Remove the 2 bolts, nut and oil filter bracket.

OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra

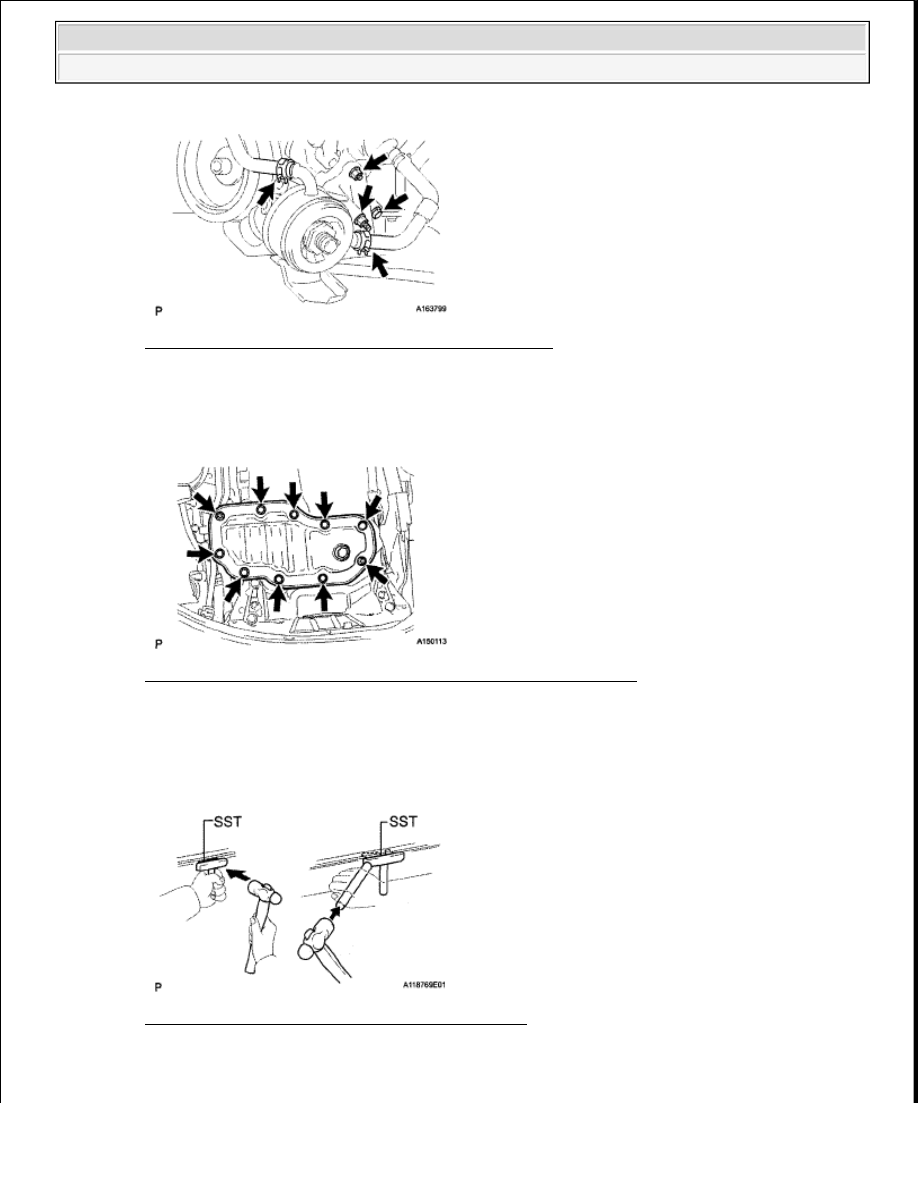

Fig. 21: Identifying Bolts, Nut And Oil Filter Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE NO. 2 OIL PAN SUB-ASSEMBLY

a. Remove the 8 bolts and 2 nuts.

Fig. 22: Identifying No. 2 Oil Pan Sub-Assembly Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Insert the blade of SST between the oil pans, cut off applied sealer and remove the No. 2 oil pan.

SST 09032-00100

Fig. 23: Inserting Blade Of SST Between Oil Pans
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:
