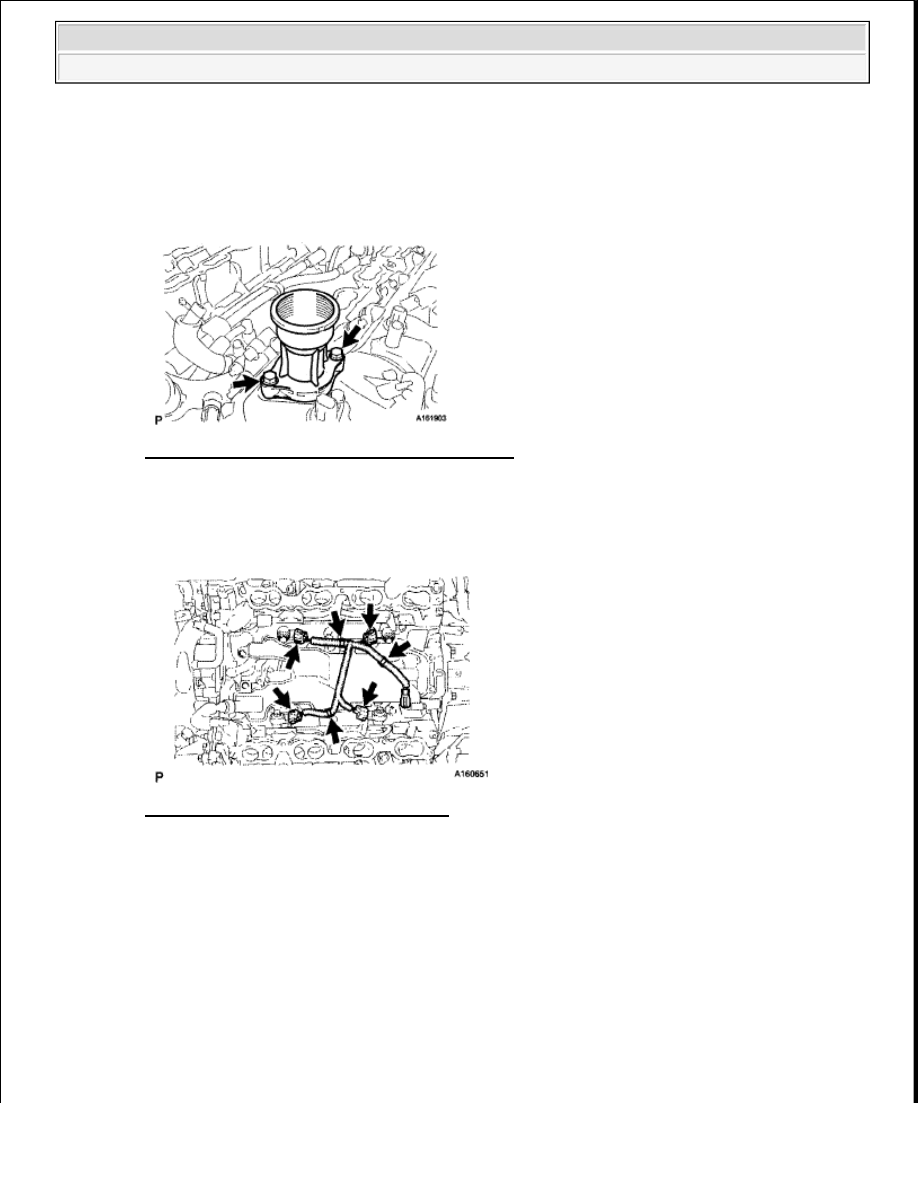

11. REMOVE V-BANK COVER PIN

a. Remove the 2 bolts from the intake manifold.

Fig. 26: Identifying Bolts From Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE THROTTLE BODY ASSEMBLY

a. Remove the 4 bolts, throttle body and gasket.

Fig. 27: Identifying Throttle Body Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

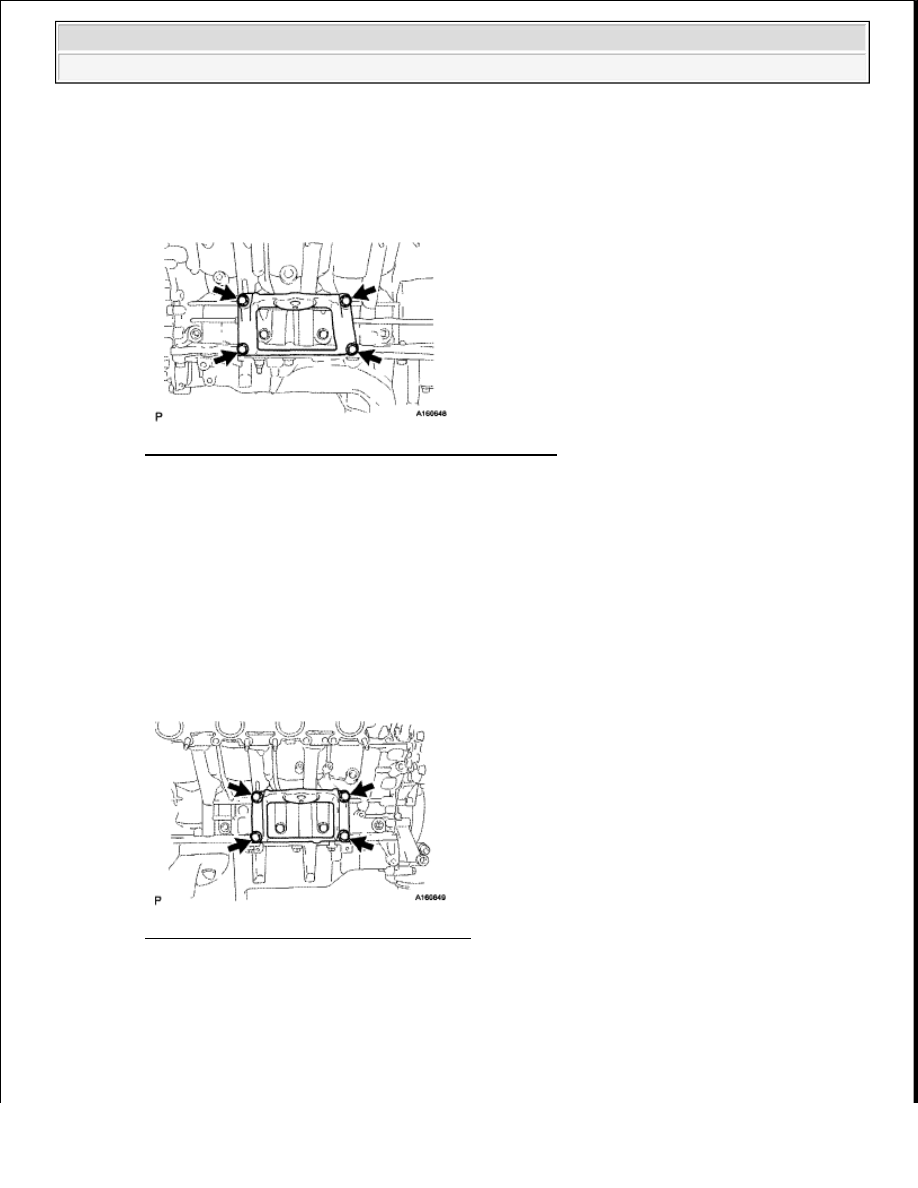

13. REMOVE VACUUM SWITCHING VALVE ASSEMBLY (for ACIS)

a. Disconnect the 2 vacuum hoses from the vacuum switching valve.

b. Remove the bolt and vacuum switching valve.



2009 Toyota Tundra

2009 ENGINE Intake (3UR-FE) - Tundra































Fig. 28: Identifying Vacuum Switching Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE PURGE VSV

a. Disconnect the purge line hose from the intake manifold.

b. Remove the bolt and purge VSV.

Fig. 29: Identifying Purge VSV With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE UNION TO CONNECTOR TUBE HOSE

a. Remove the tube hose from the intake manifold.

b. Remove the 2 bolts and 2 wire brackets.

Fig. 30: Identifying Tube Hose From Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Intake (3UR-FE) - Tundra































INSTALLATION

1. INSTALL UNION TO CONNECTOR TUBE HOSE

a. Install the tube hose to the intake manifold.

Fig. 31: Identifying Tube Hose From Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 wire harness brackets with the 2 bolts.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

2. INSTALL PURGE VSV

a. Connect the purge line hose to the intake manifold.

b. Install the purge VSV to the intake manifold with the bolt.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 32: Identifying Purge VSV With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL VACUUM SWITCHING VALVE ASSEMBLY (for ACIS)

a. Install the vacuum switching valve to the intake manifold with the bolt.

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)



2009 Toyota Tundra

2009 ENGINE Intake (3UR-FE) - Tundra































b. Connect the 2 vacuum hoses to the vacuum switching valve.

Fig. 33: Identifying Vacuum Switching Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL THROTTLE BODY ASSEMBLY

a. Align the protrusion of a new gasket with the groove of the intake manifold, and install the gasket.

Fig. 34: Aligning Protrusion Of Gasket With Groove Of Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
