1. Place the crankshaft on V-blocks.

2. Using a dial indicator, measure the circle runout at the center journal.

Maximum circle runout:

0.06 mm (0.00236 in.)

If the circle runout is more than the maximum, replace the crankshaft.

Fig. 118: Measuring Circle Runout
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Inspect the main journals.

1. Using a micrometer, measure the diameter of each main journal.

Standard journal diameter:

66.988 to 67.000 mm (2.6373 to 2.6378 in.)

If the diameter is not as specified, check the oil clearance. If necessary, replace the
crankshaft.

Fig. 119: Identifying Diameter Of Main Journals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

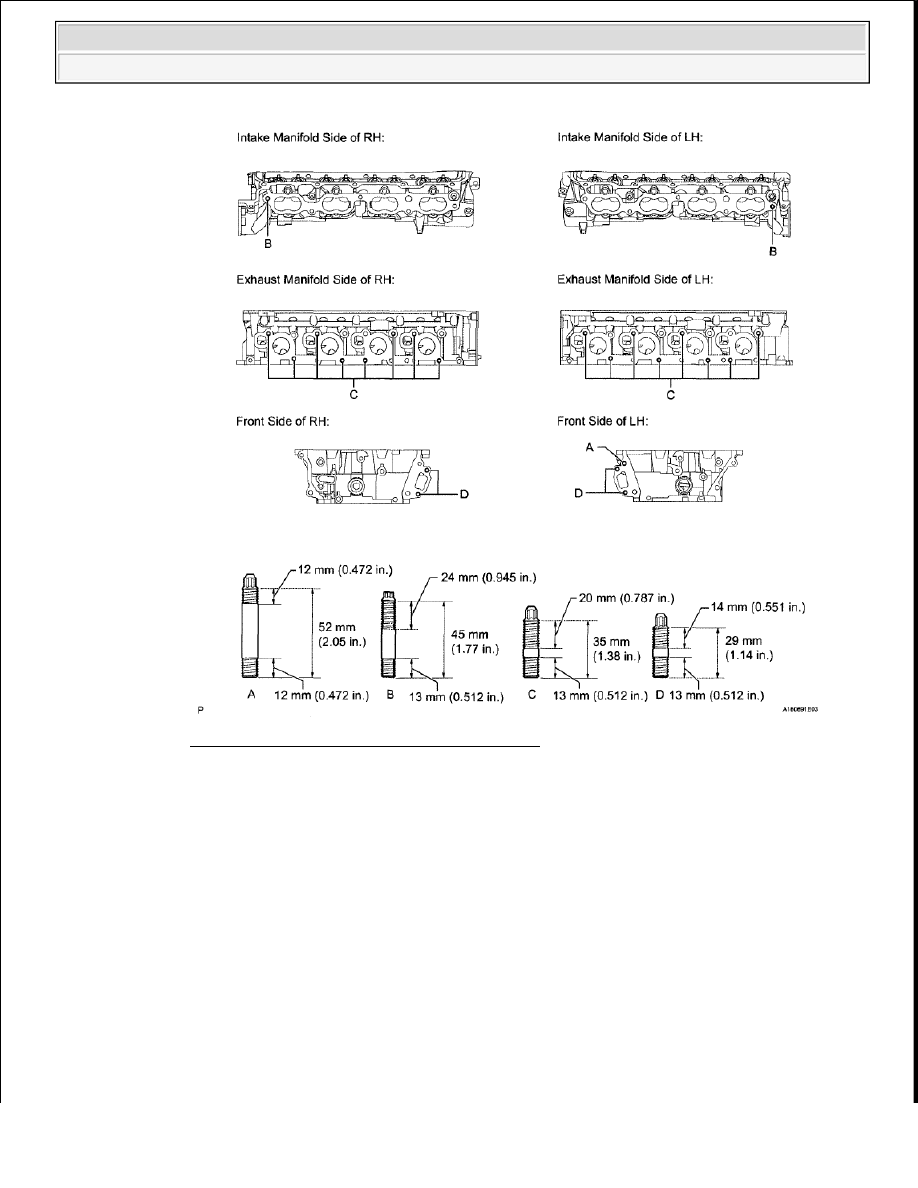

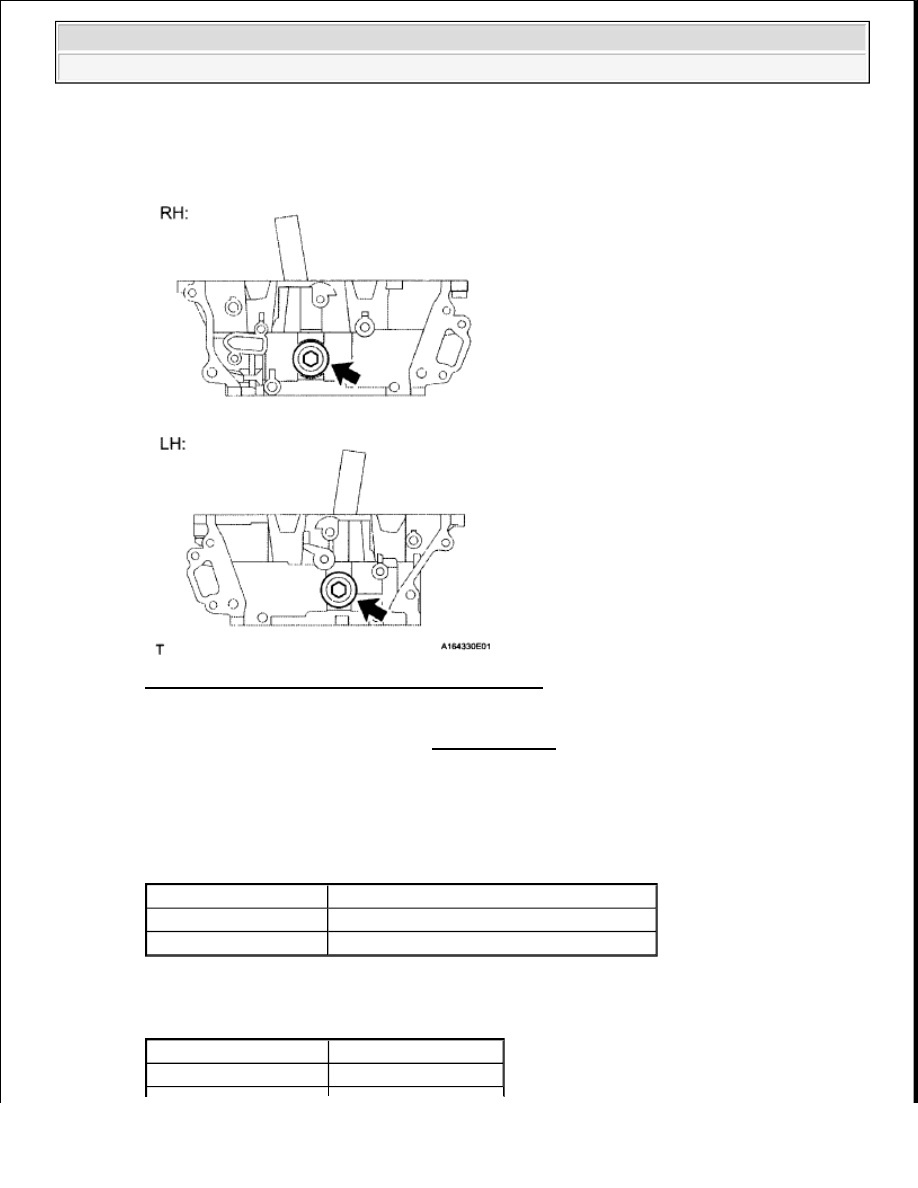

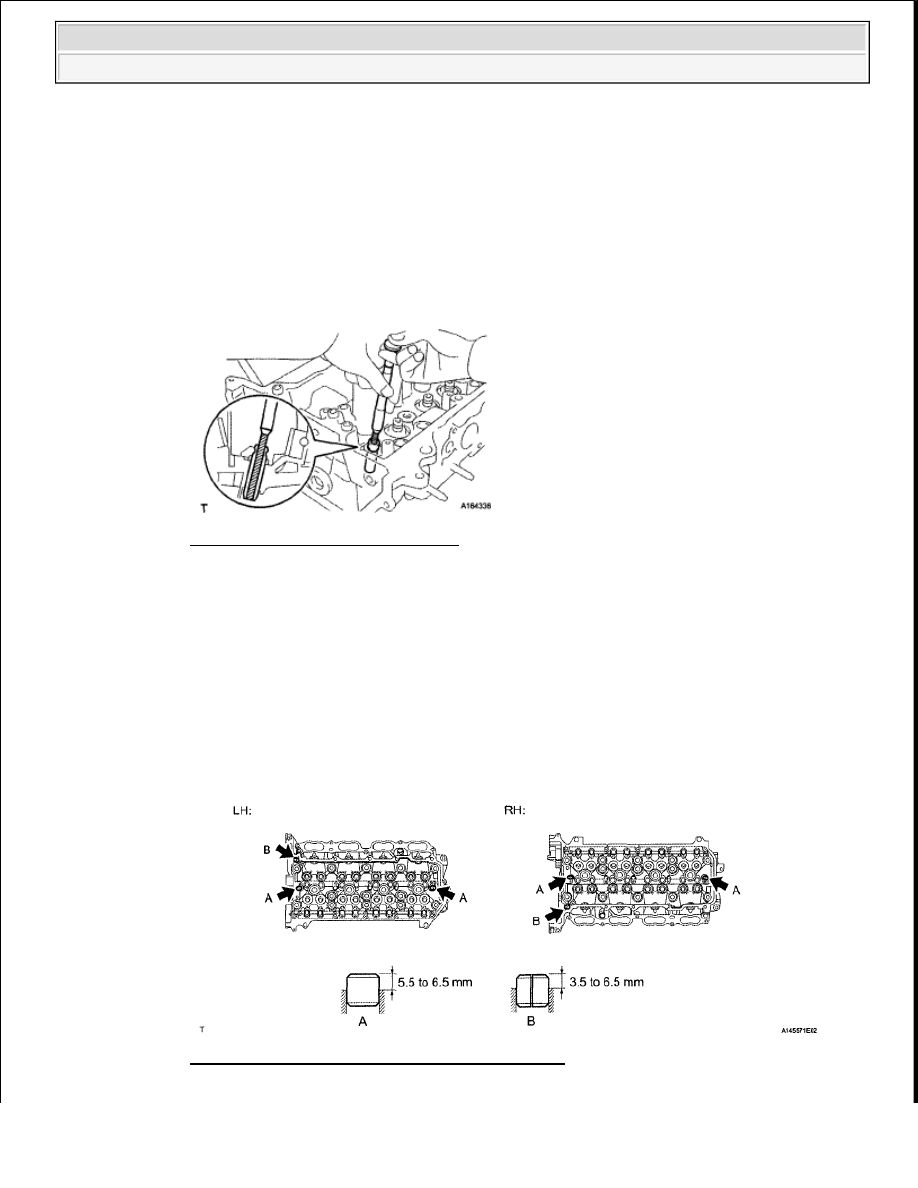

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































2. Check each main journal for taper and out-of-round as shown in the illustration.

Maximum taper and out-of-round:

0.02 mm (0.000787 in.)

If the taper and out-of-round is more than the maximum, replace the crankshaft.

c. Inspect the crank pins.

1. Using a micrometer, measure the diameter of each crank pin.

Standard crank pin diameter:

55.982 to 56.000 mm (2.2040 to 2.2047 in.)

If the diameter is not as specified, check the oil clearance. If necessary, replace the
crankshaft.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 120: Identifying Diameter Of Crank Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Check each crank pin for taper and out-of-round as shown in the illustration.

Maximum taper and out-of-round:

0.02 mm (0.000787 in.)

If the taper and out-of-round is more than the maximum, replace the crankshaft.

10. INSPECT CRANKSHAFT OIL CLEARANCE

a. Clean each main journal and bearing.

b. Check each main journal and bearing for pitting and scratches.

If the journal or bearing is damaged, replace the bearing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































c. Place the crankshaft on the cylinder block.

d. Lay a strip of Plastigage across each journal.

Fig. 121: Laying Strip Of Plastigage Across Journal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the crankshaft bearing caps (See REASSEMBLY ).

f. Remove the 30 bolts and bearing caps.

g. Measure the Plastigage at its widest point.

Standard oil clearance

STANDARD OIL CLEARANCE SPECIFICATION

Maximum oil clearance

MAXIMUM OIL CLEARANCE SPECIFICATION

Number Mark

Specified Condition

No. 1 and No. 5 journals 0.017 to 0.030 mm (0.000669 to 0.00118 in.)

Other journals

0.024 to 0.037 mm (0.000945 to 0.00146 in.)

Number Mark

Specified Condition

No. 1 and No. S journals 0.050 mm (0.00197 in.)
