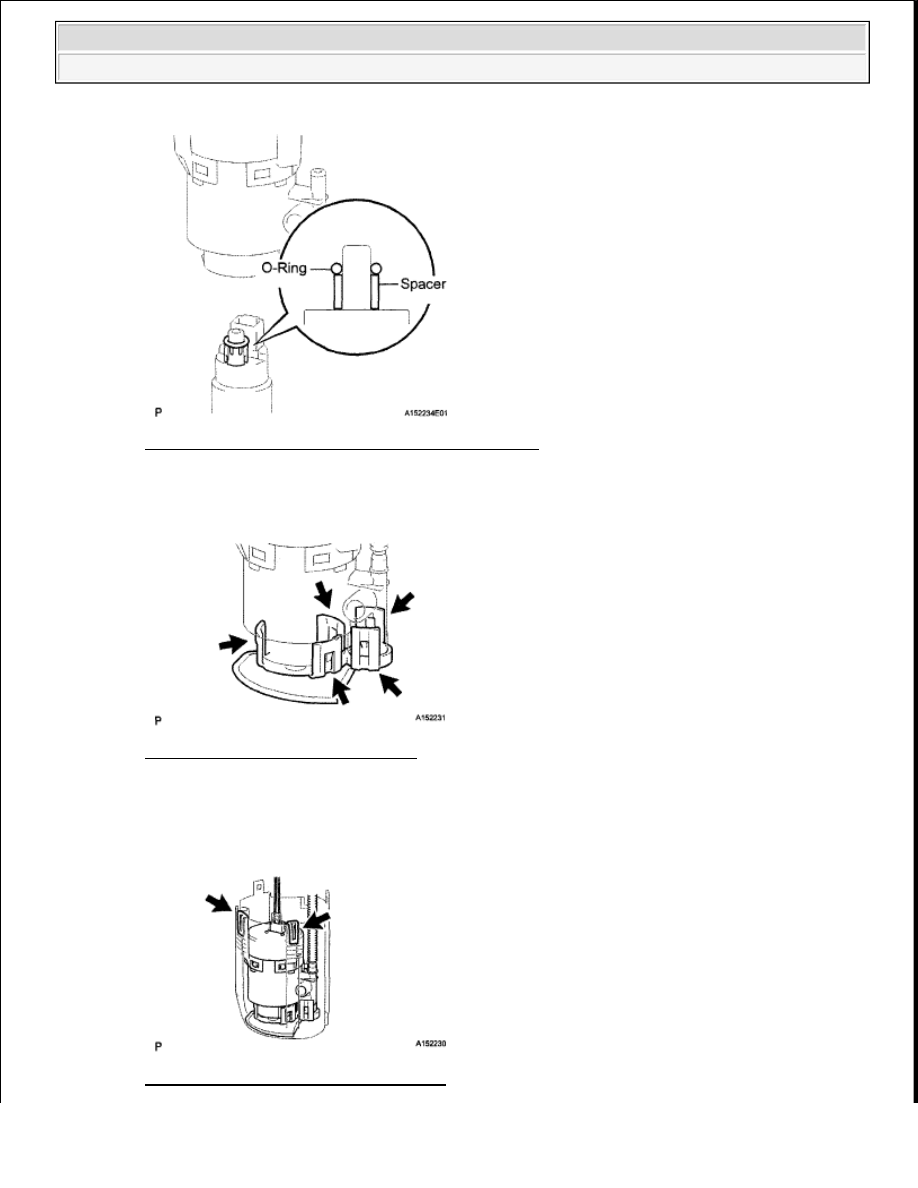

Fig. 74: Identifying Fuel Pump O-Ring And Spacer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 5 claws to the claw holes and install the fuel pump and suction plate with filter.

Fig. 75: Locating Claws Fuel Pump
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL SUB TANK SUB-ASSEMBLY

a. Attach the 2 claws to the claw holes and install the fuel sub tank.

Fig. 76: Locating Fuel Sub Tank Claws



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

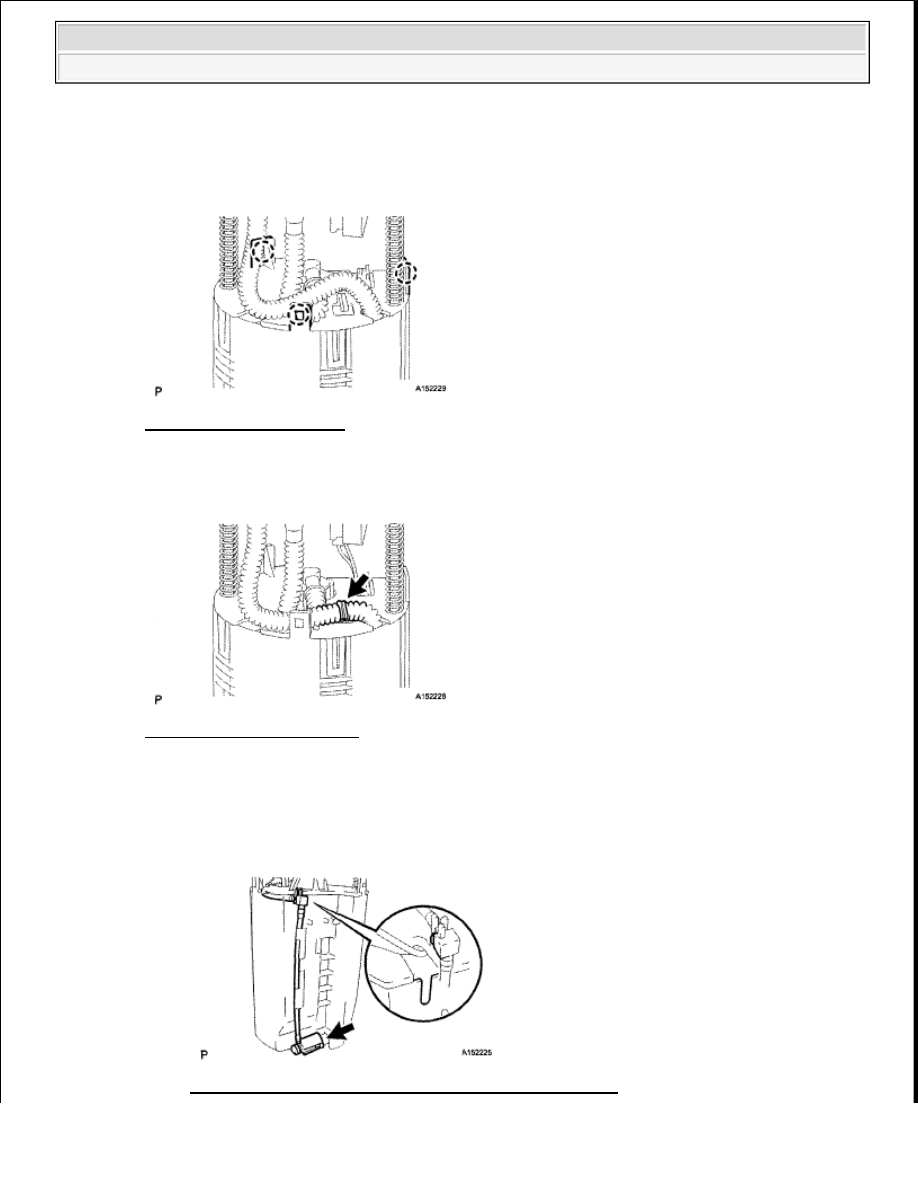

b. Attach the 3 claws to the claw holes.

Fig. 77: Identifying Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the fuel tube.

Fig. 78: Locating Fuel Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the tube part to the sub tank.

1. Attach the claw on the end of the tube to the claw hole. Install the tube to the 2 clamps on the

fuel sub tank.

Fig. 79: Attaching Claw On End Of Tube To Claw Hole



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

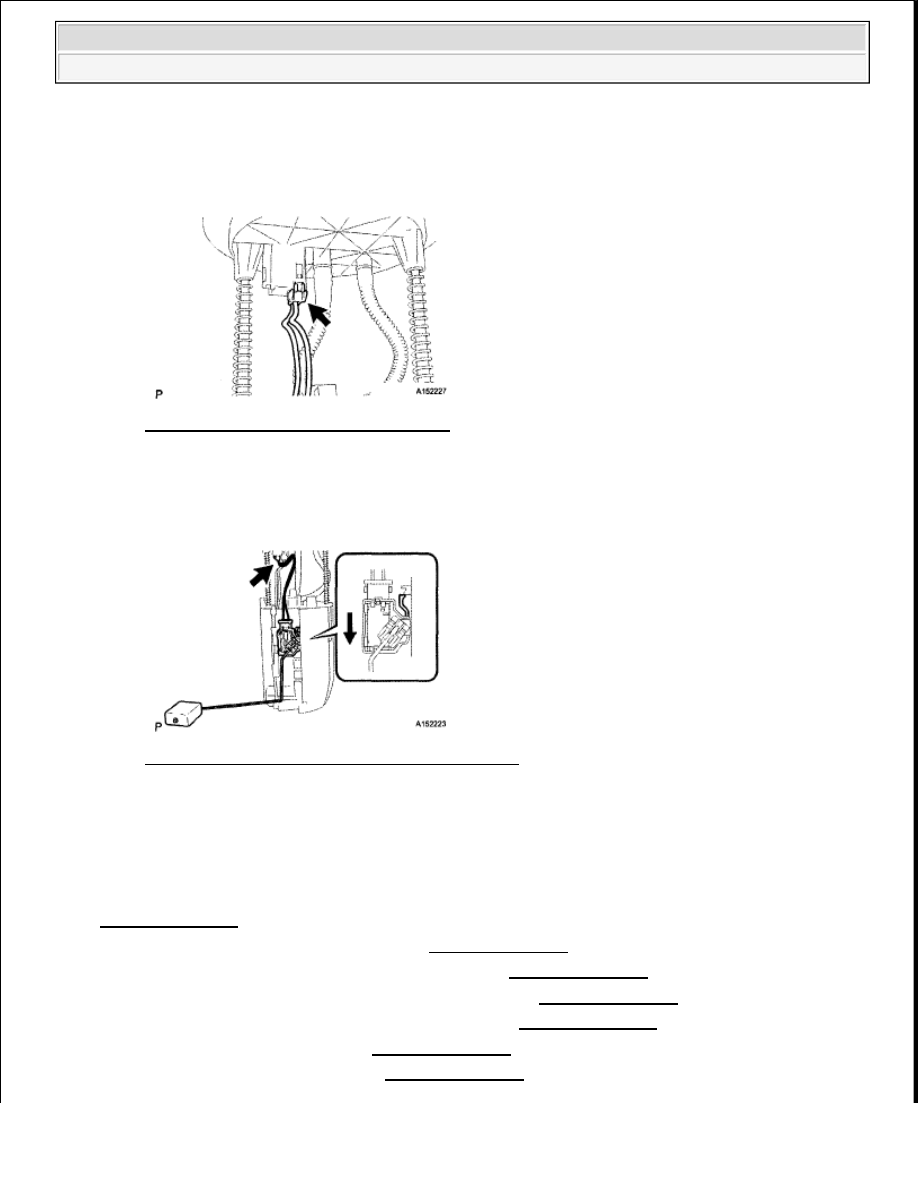

e. Connect the fuel pump connector.

Fig. 80: Locating Fuel Pump Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FUEL SENDER GAUGE

a. Set the sender gauge to the fuel sub tank. Then slide the sender gauge downward to install it.

Fig. 81: Setting Sender Gauge To Fuel Sub Tank
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the fuel sender gauge connector.

INSTALLATION

1. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY (see

INSTALLATION )

2. INSTALL FUEL TANK ASSEMBLY (see INSTALLATION )

3. CONNECT NO. 1 CANISTER OUTLET HOSE (see INSTALLATION )

4. CONNECT FUEL TANK TO FILLER PIPE HOSE (see INSTALLATION )

5. CONNECT FUEL TANK TO CANISTER TUBE (see INSTALLATION )

6. CONNECT WIRE HARNESS (see INSTALLATION )

7. CONNECT VENT LINE HOSE (see INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































8. CONNECT FUEL TANK RETURN TUBE (see INSTALLATION )

9. CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY (see INSTALLATION )

10. INSTALL NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area

Specification Vehicles) (see INSTALLATION )

11. INSTALL FUEL TANK CAP ASSEMBLY

12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

13. INSPECT FOR FUEL LEAK (see INSTALLATION )

FUEL PUMP ECU

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
