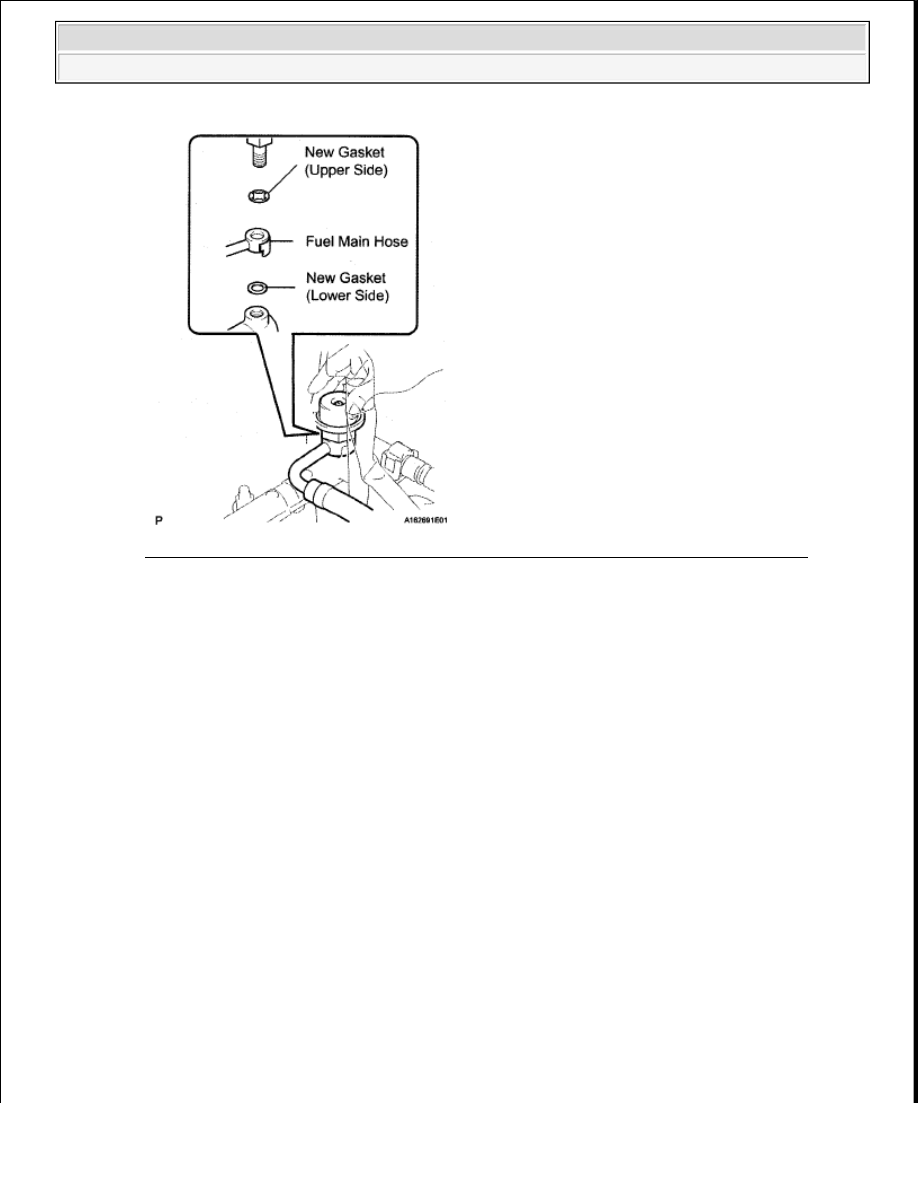

Fig. 56: Installing Gaskets And Fuel Main Hose With Fuel Pressure Pulsation Damper
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST, tighten the union bolt.

SST 09612-24014

Torque:

with SST

33 N*m (340 kgf*cm, 24 ft.*lbf)

without SST

39 N*m (398 kgf*cm, 29 ft.*lbf)

HINT:



Use a torque wrench with a fulcrum length of 30 cm (11.8 in.).



Make sure SST and wrench are connected in a straight line.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































Fig. 57: Tightening Union Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

3. CHECK FOR FUEL LEAK (see INSTALLATION )

FUEL PUMP

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra

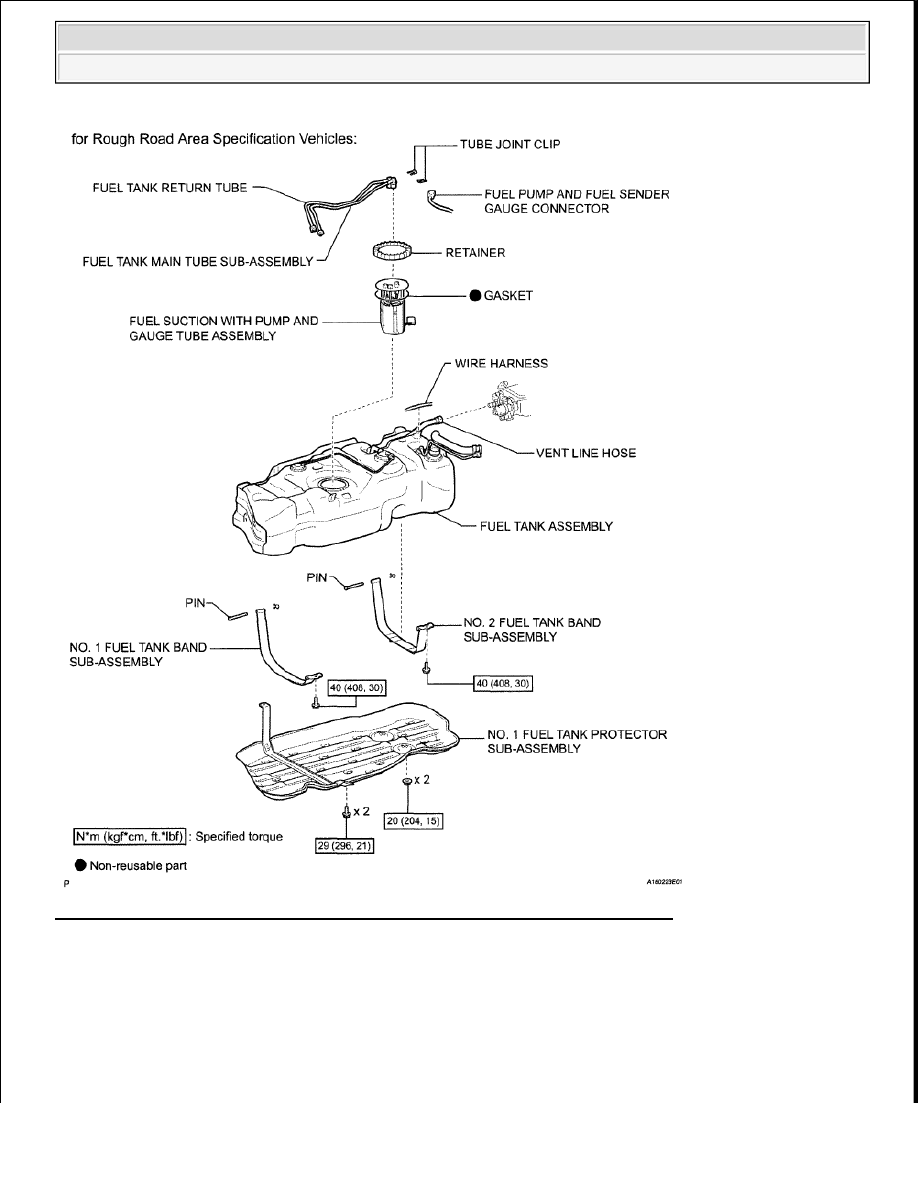

Fig. 58: Identifying Fuel Pump Components With Torque Specifications (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra

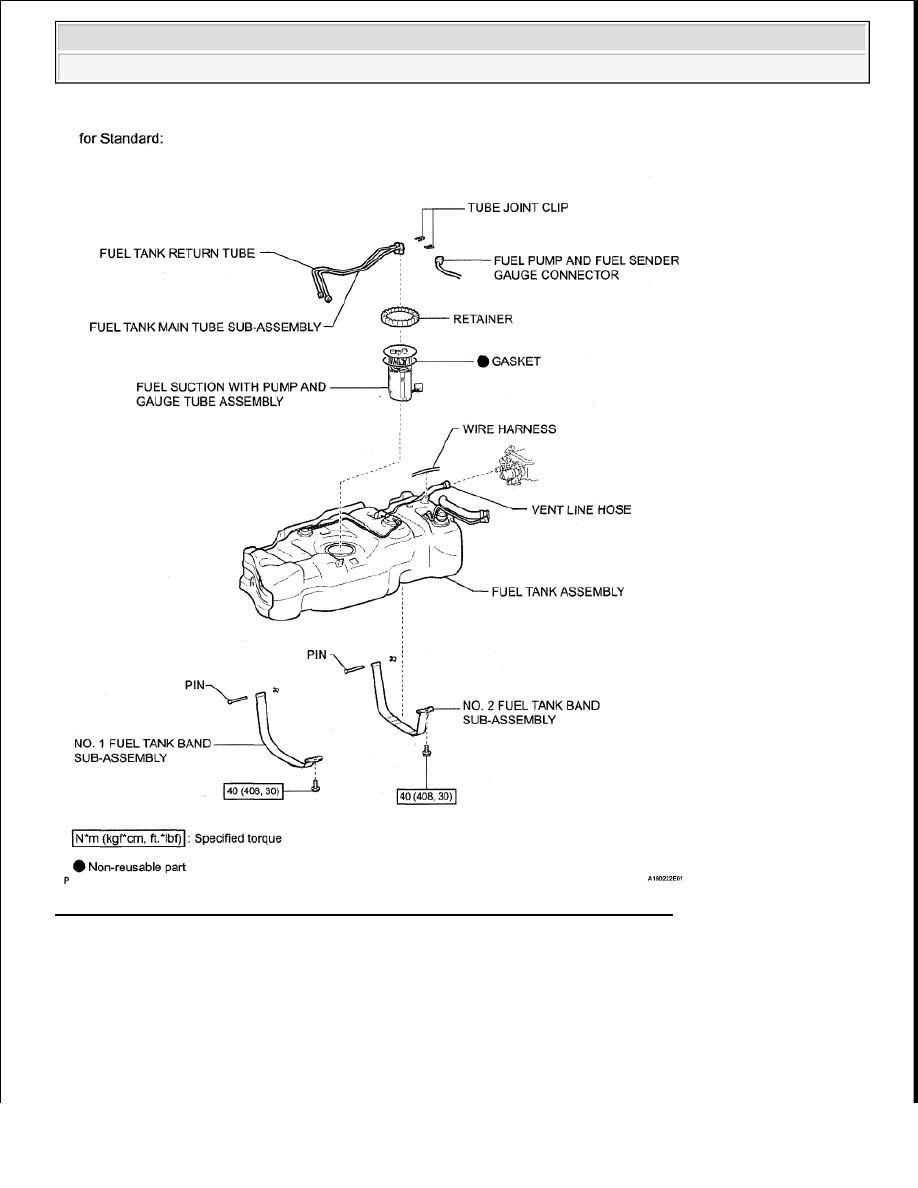

Fig. 59: Identifying Fuel Pump Components With Torque Specifications (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra
