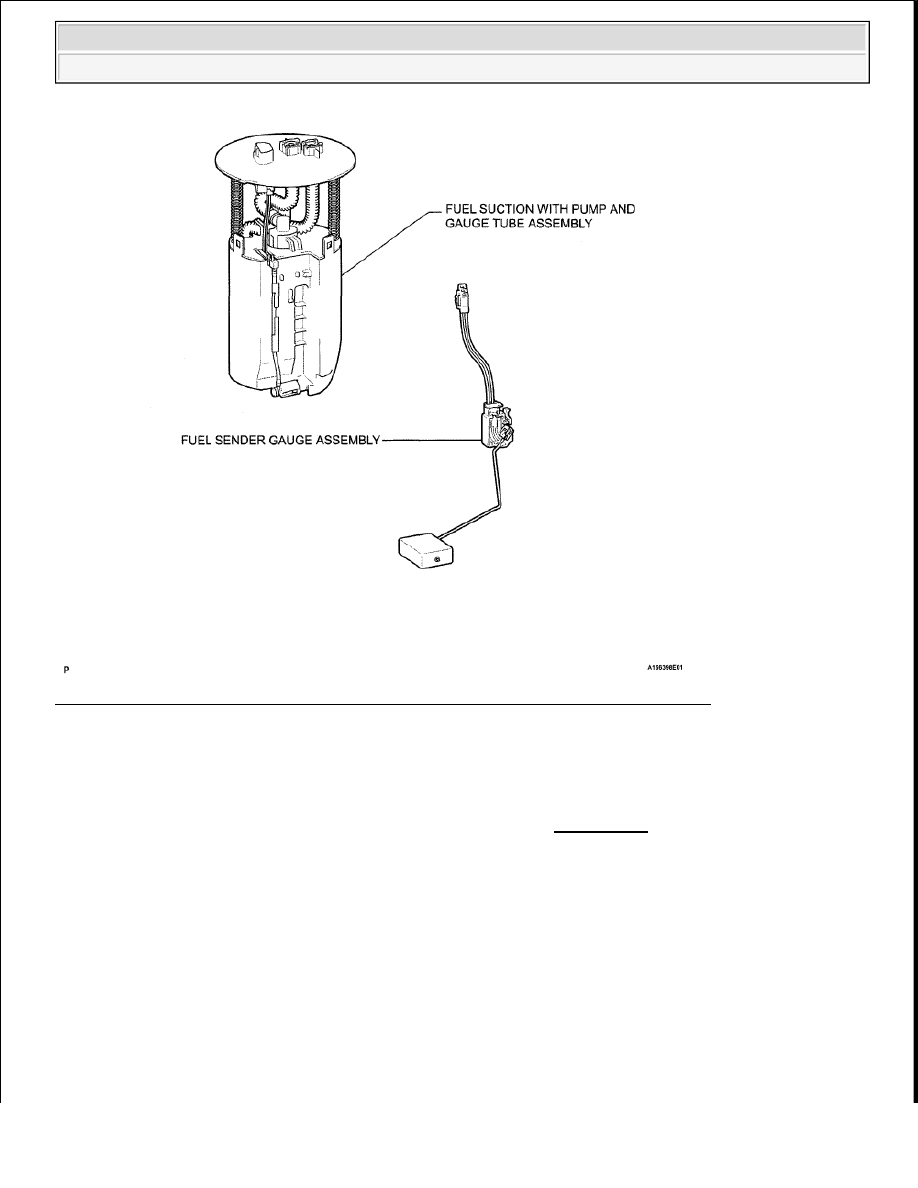

Fig. 108: Identifying Fuel Sender Gauge Assembly Replacement Components (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

a. Remove the fuel suction with pump and gauge tube (see REMOVAL ).

2. REMOVE FUEL SENDER GAUGE ASSEMBLY

a. Disconnect the fuel sender gauge connector.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































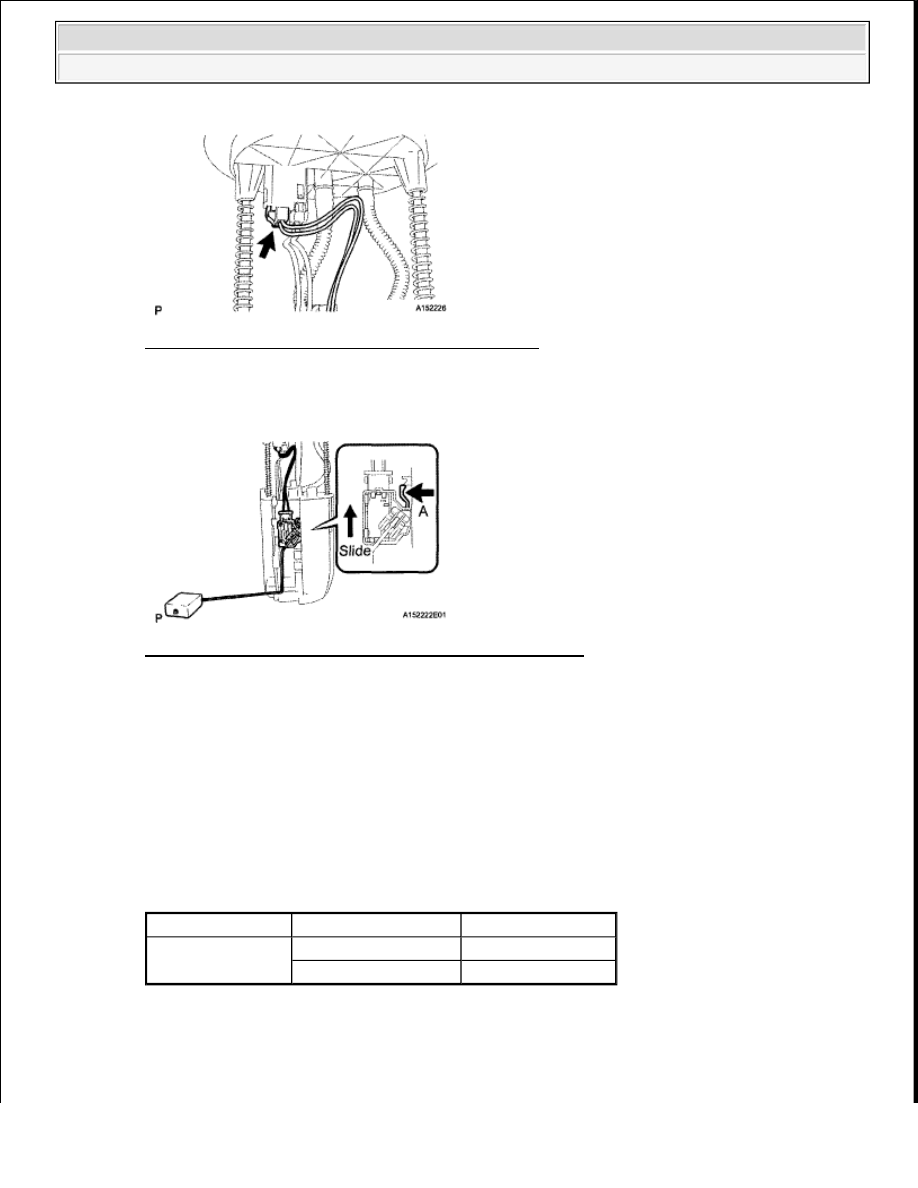

Fig. 109: Identifying Fuel Sender Gauge Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Press down on the sender gauge claw labeled A. Then slide the sender gauge upward to remove it.

Fig. 110: Pressing Down On Sender Gauge Claw Labeled
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FUEL SENDER GAUGE ASSEMBLY

a. Check that the float moves smoothly between F and E.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

FUEL SENDER GAUGE ASSEMBLY TESTER CONNECTION SPECIFIED CONDITION
CHART

Tester Connection

Condition

Specified Condition

2-3

Float level is F (upper)

12 to 18 ohms

Float level is E (lower)

405 to 415 ohms



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































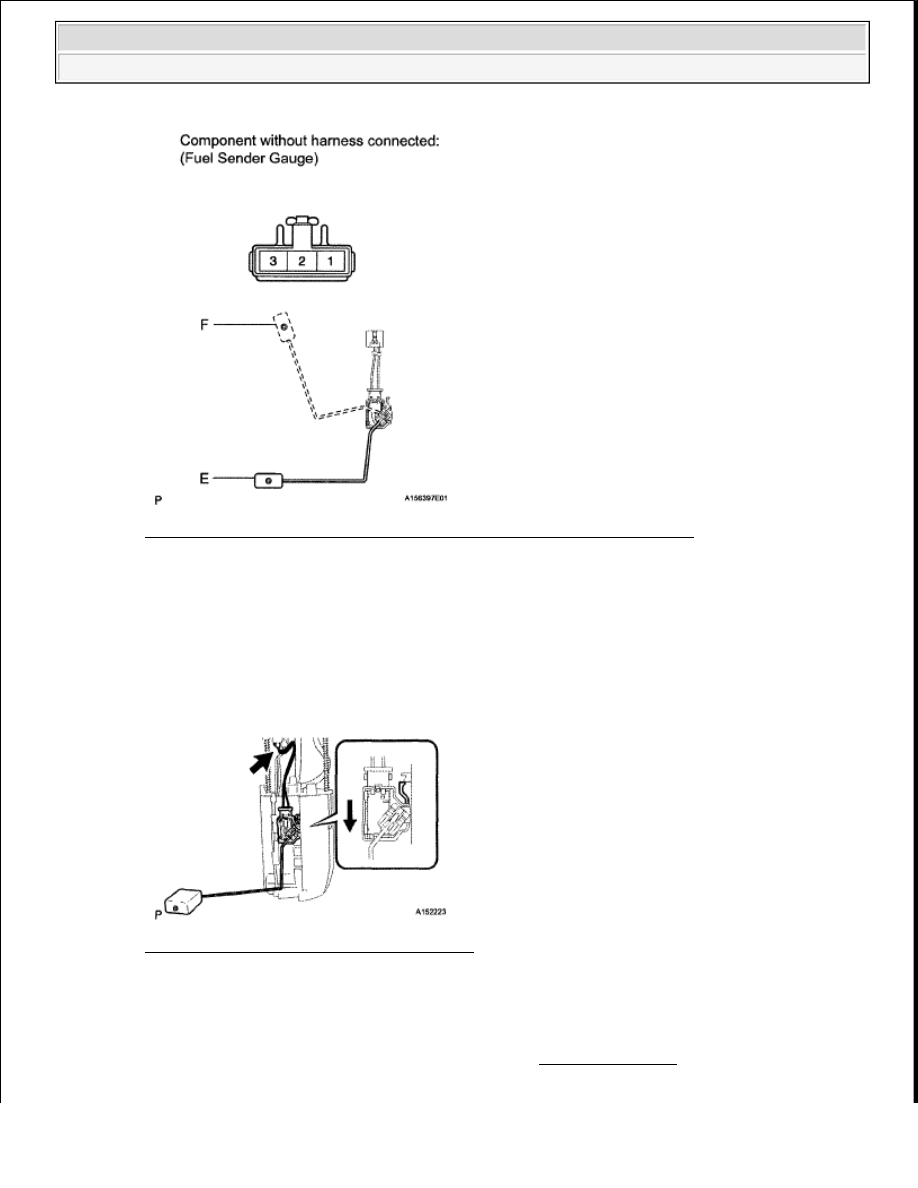

Fig. 111: Identifying Fuel Sender Gauge Assembly Connector Terminal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the value is not as specified, replace the fuel sender gauge assembly.

INSTALLATION

1. INSTALL FUEL SENDER GAUGE ASSEMBLY

a. Set the sender gauge to the fuel sub tank. Then slide the sender gauge downward to install it.

Fig. 112: Sliding Sender Gauge Downward
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the fuel sender gauge connector.

2. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

a. Install the fuel suction with pump and gauge tube (see INSTALLATION ).



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































2009 ENGINE

Fuel (2UZ-FE) - Tundra

FUEL SYSTEM

PRECAUTION

1. DISCHARGE FUEL SYSTEM PRESSURE

a. Disconnect the cable from the negative (-) battery terminal.

b. Disconnect the 2 fuel pump ECU connectors.

c. Connect the cable to the negative (-) battery terminal.

d. Start the engine. After the engine has stopped on its own, turn the ignition switch OFF.

HINT:

DTC P0171/0174 (system too lean) may be set.

e. Crank the engine again, then check that the engine does not start.

f. Loosen the fuel tank cap, then discharge the pressure in the fuel tank completely.

g. Connect the 2 fuel pump ECU connectors.

CAUTION:



Before working on the fuel system, disconnect the cable from the
negative (-) battery terminal.



Do not smoke or be near an open flame when working on the fuel
system.



Keep gasoline away from rubber or leather parts.

CAUTION:



Do not disconnect any part of the fuel system until you have
discharged the fuel system pressure.



Even after discharging the fuel pressure, place a cloth or
equivalent over fittings as you separate them to reduce the risk
of fuel spray on yourself or in the engine compartment.

NOTE:



Some systems need to be initialized after the cable is
reconnected (see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition
switch OFF, wait 90 seconds or more before disconnecting the
cable from the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra
