b

Attach the lock claws to the connector by pushing down on the cover, as shown in the illustration

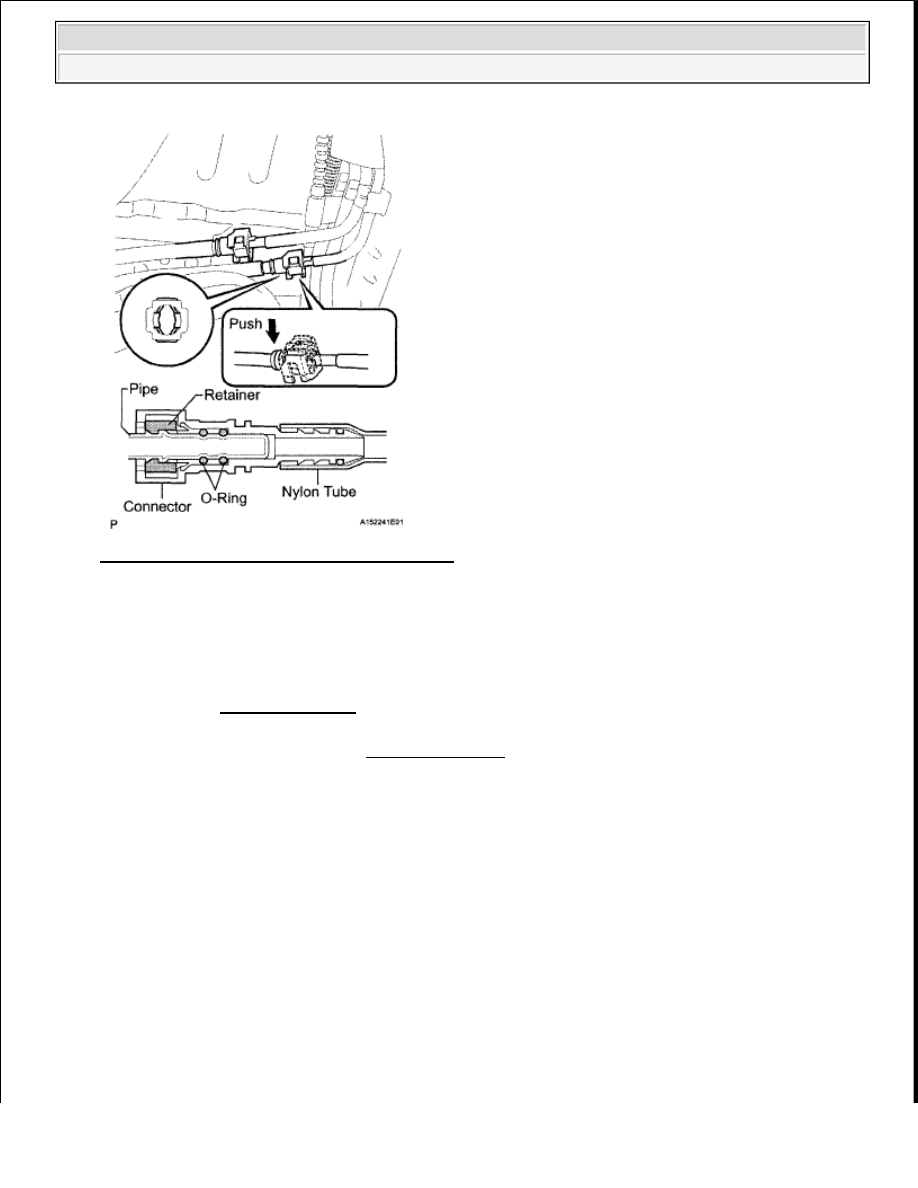

Fig. 104: Attaching Lock Claws To Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

a

Connect the fuel tank main tube

HINT:

Push the parts together firmly until a "click" sound is heard

b

Attach the lock claws to the connector by pushing down on the cover, as shown in the illustration

NOTE:



Before installing the tube connectors to the pipes, check if there
is any damage or foreign matter in the connectors.



After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

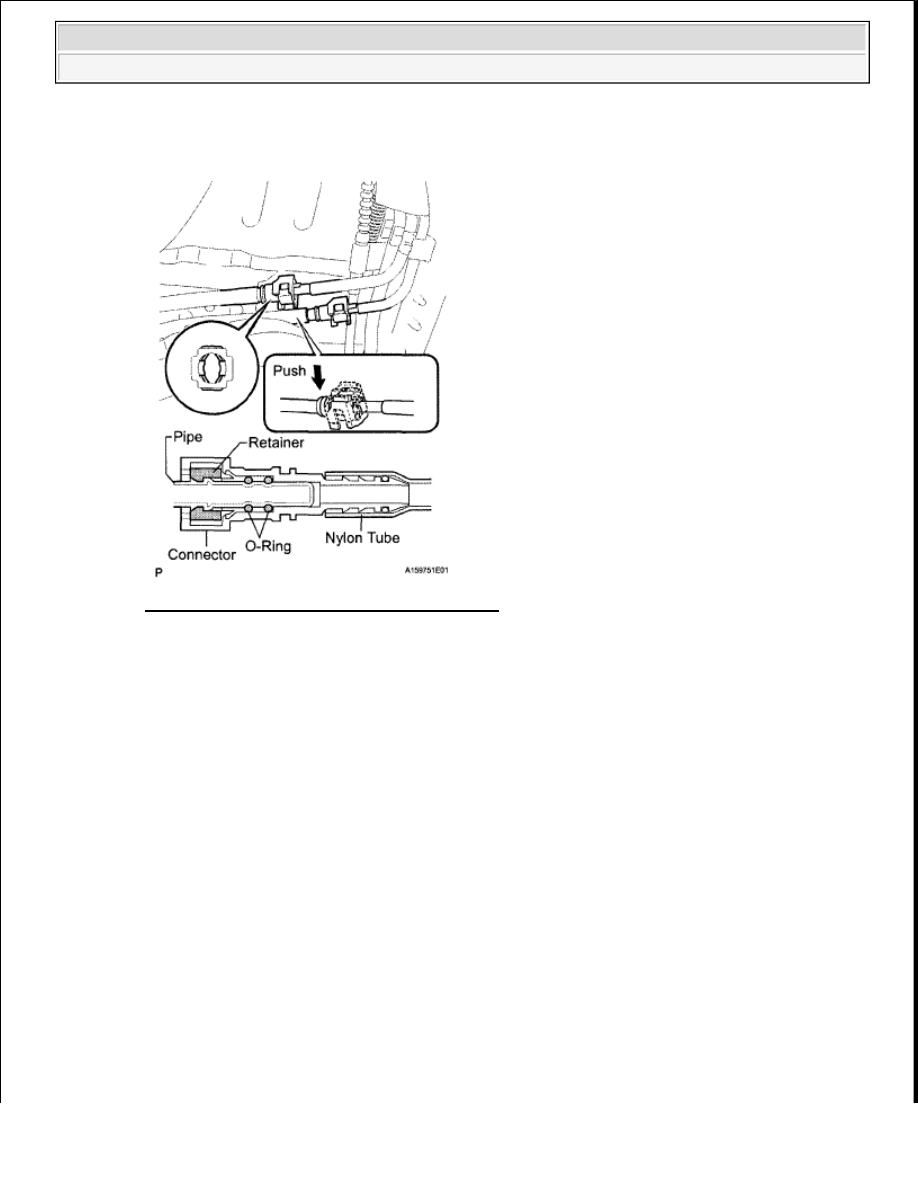

Fig. 105: Attaching Lock Claws To Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

INSTALL FUEL TANK CAP

13

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

14

INSPECT FOR FUEL LEAK (see INSTALLATION )

FUEL SENDER GAUGE ASSEMBLY

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

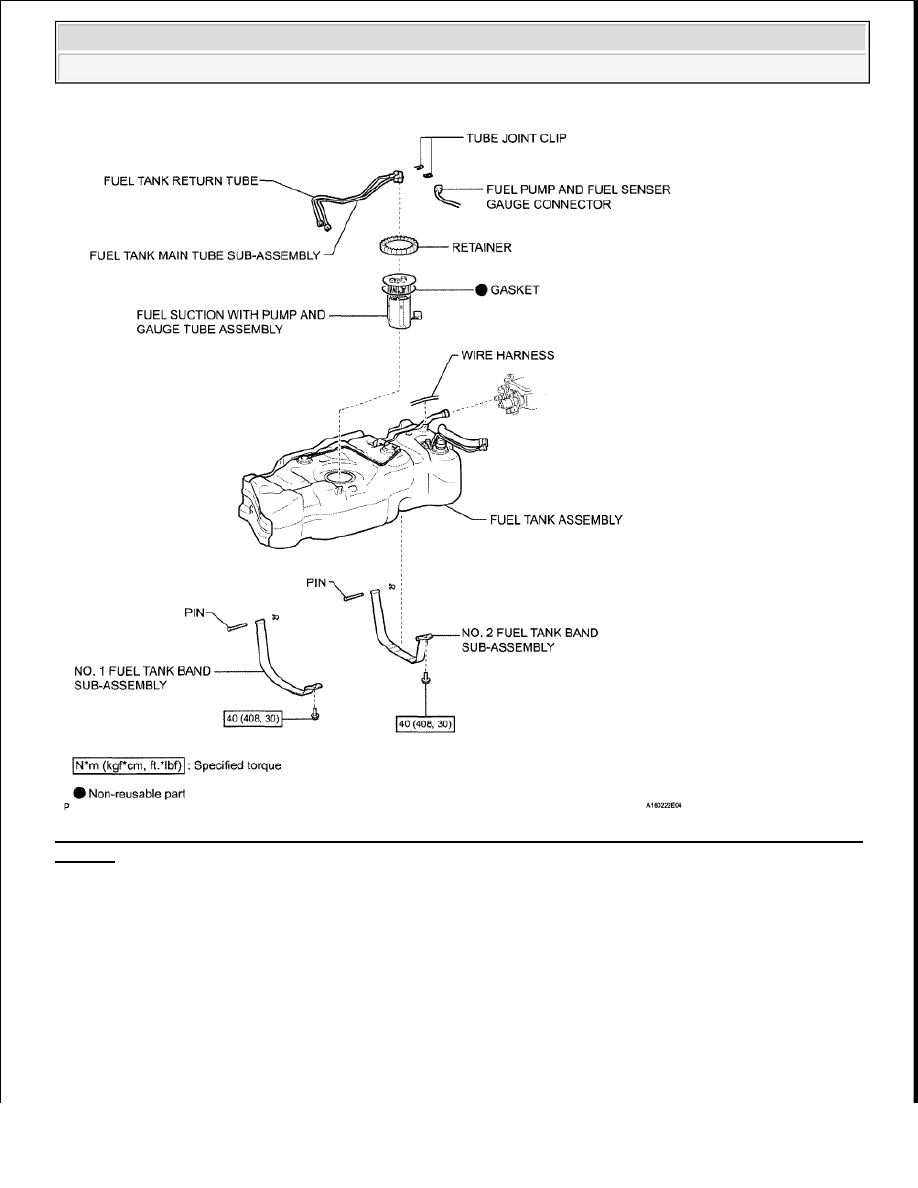

Fig. 106: Identifying Fuel Sender Gauge Assembly Replacement Components With Torque Specifications
(1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

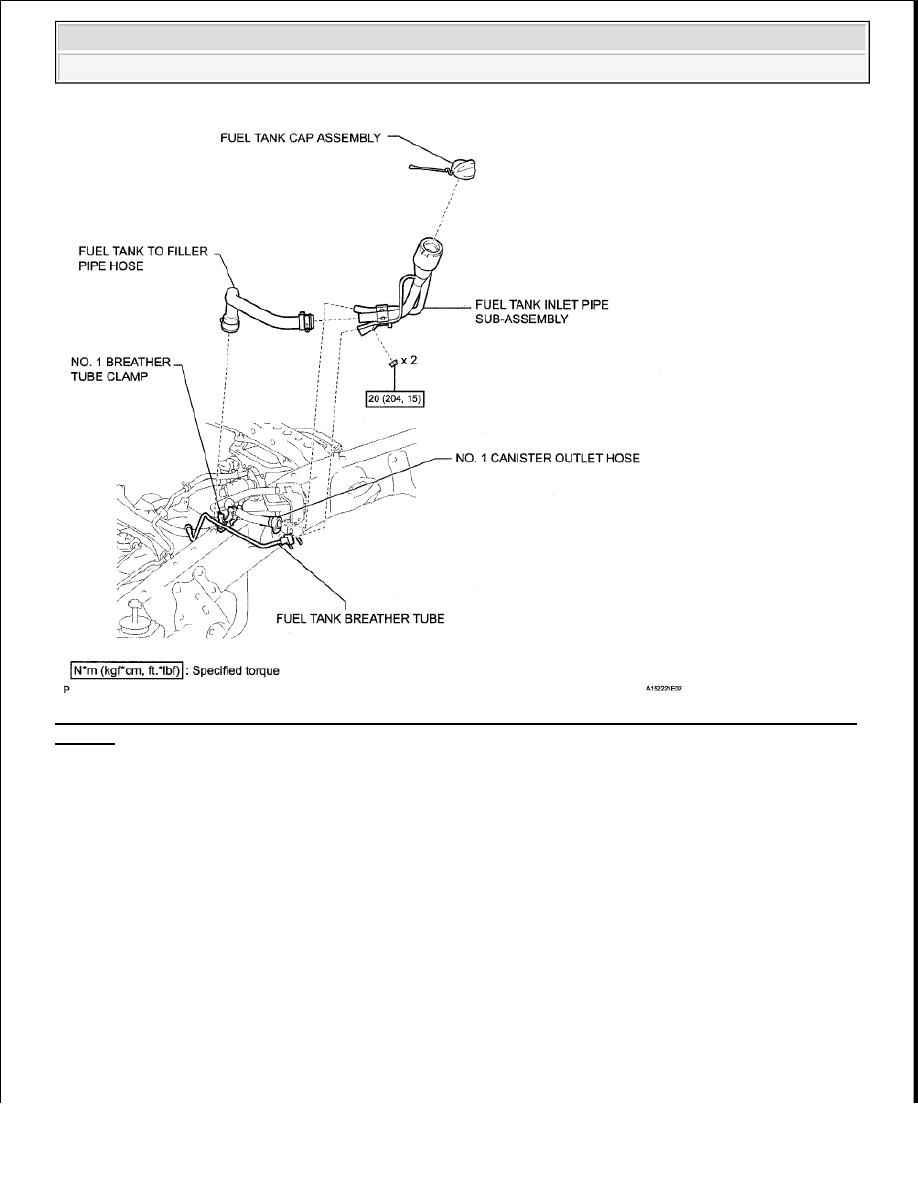

Fig. 107: Identifying Fuel Sender Gauge Assembly Replacement Components With Torque Specification
(2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
