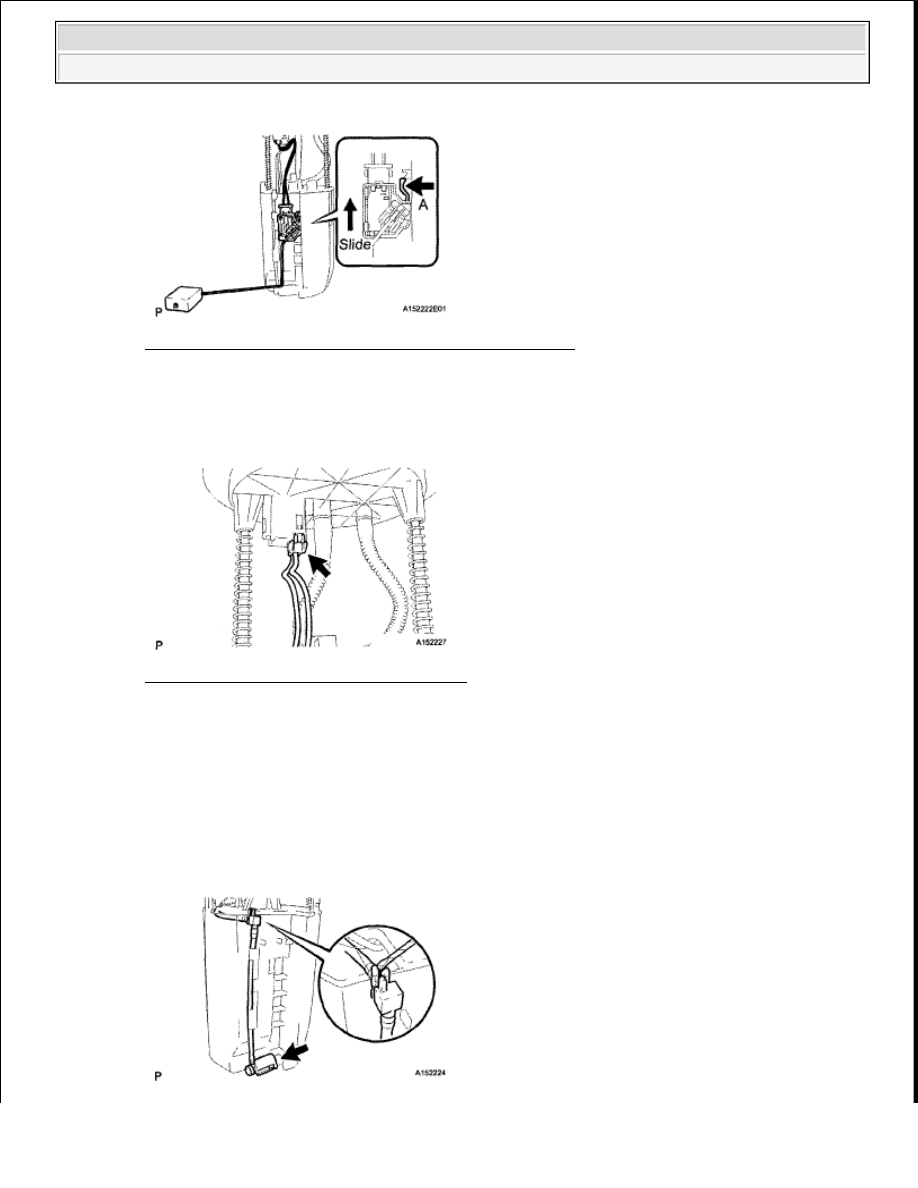

Fig. 56: Pressing Down On Sender Gauge Claw Labeled
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE SUB TANK SUB-ASSEMBLY

a

Disconnect the fuel pump connector

Fig. 57: Identifying Fuel Pump Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Using a small screwdriver, detach the claw on the end of the tube from the claw hole  Disconnect
the tube from the 2 clamps

HINT:

The O-ring is installed firmly between the jet pump and sub tank  Therefore, the jet pump and sub
tank should be removed carefully using a screwdriver that has its tip taped



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































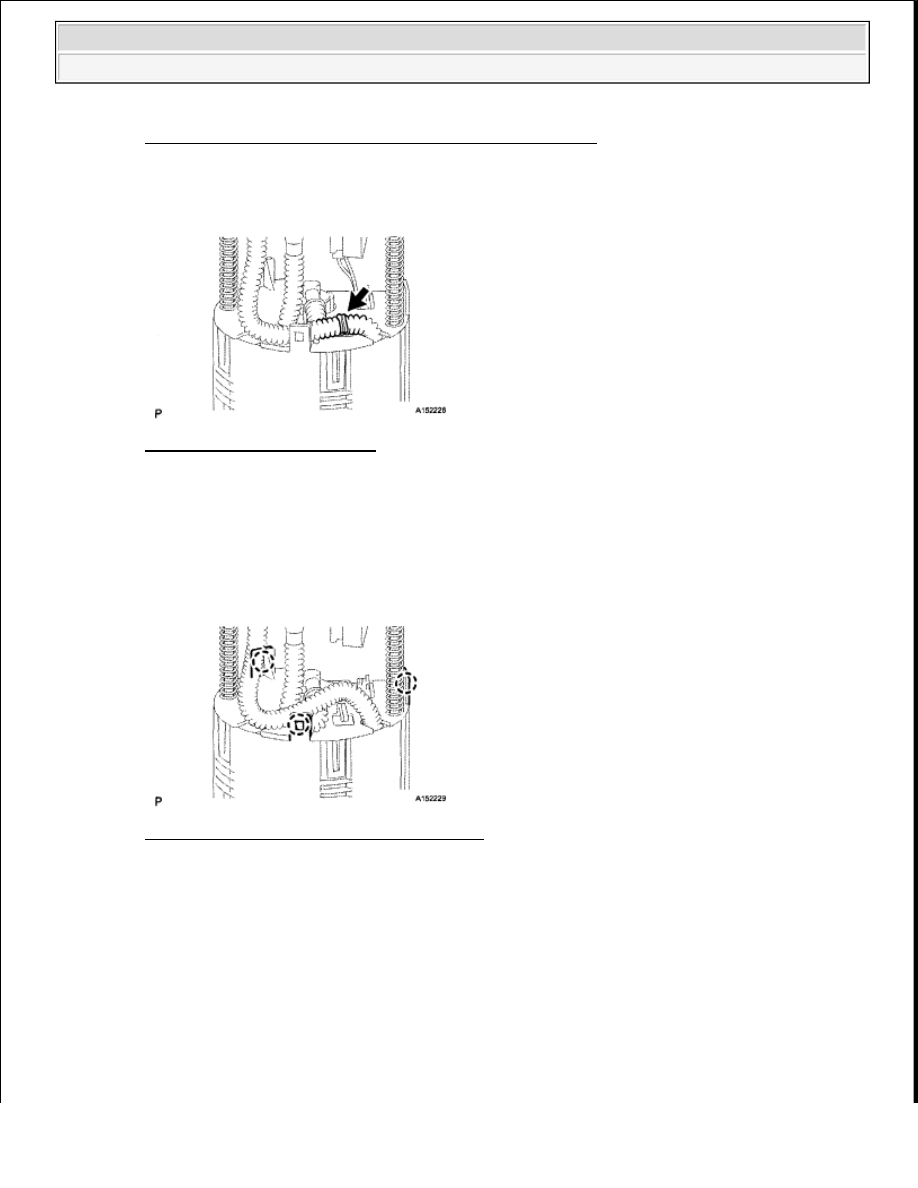

Fig. 58: Detaching Claw On End Of Tube From Claw Hole
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Disconnect the fuel tube

Fig. 59: Identifying Fuel Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Using a screwdriver, detach the 3 claws from the claw holes

HINT:

Tape the screwdriver tip before use

Fig. 60: Identifying Claws From Claw Holes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Using a screwdriver, detach the 2 claws from the claw holes and remove the sub tank

HINT:

Tape the screwdriver tip before use

NOTE:

Do not damage the fuel sub tank.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































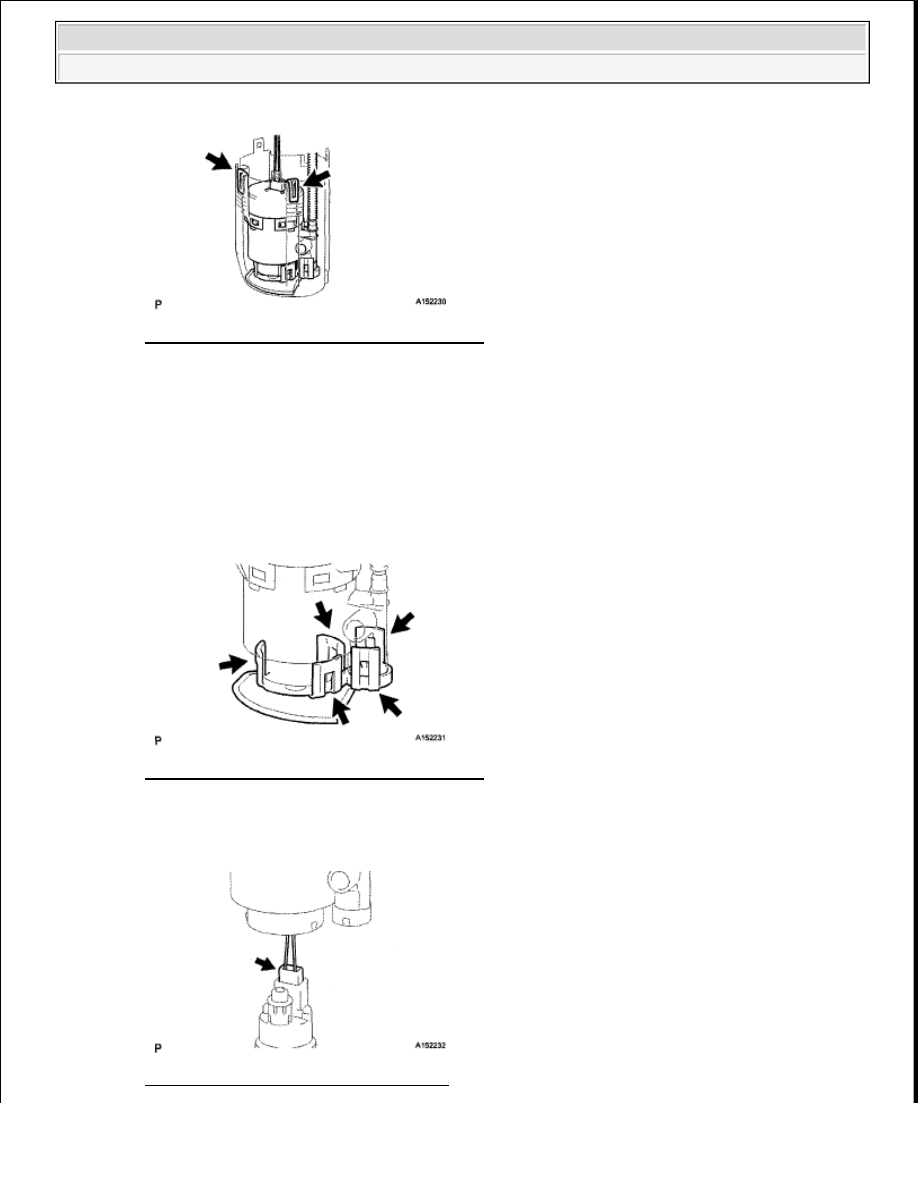

Fig. 61: Identifying Claws From Claw Holes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE FUEL PUMP

a

Using a screwdriver, detach the 5 claws from the claw holes and disconnect the fuel pump from the
suction plate with filter

HINT:

Tape the screwdriver tip before use

Fig. 62: Identifying Claws From Claw Holes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the fuel pump harness

Fig. 63: Identifying Fuel Pump Harness



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Remove the O-ring and spacer from the fuel pump

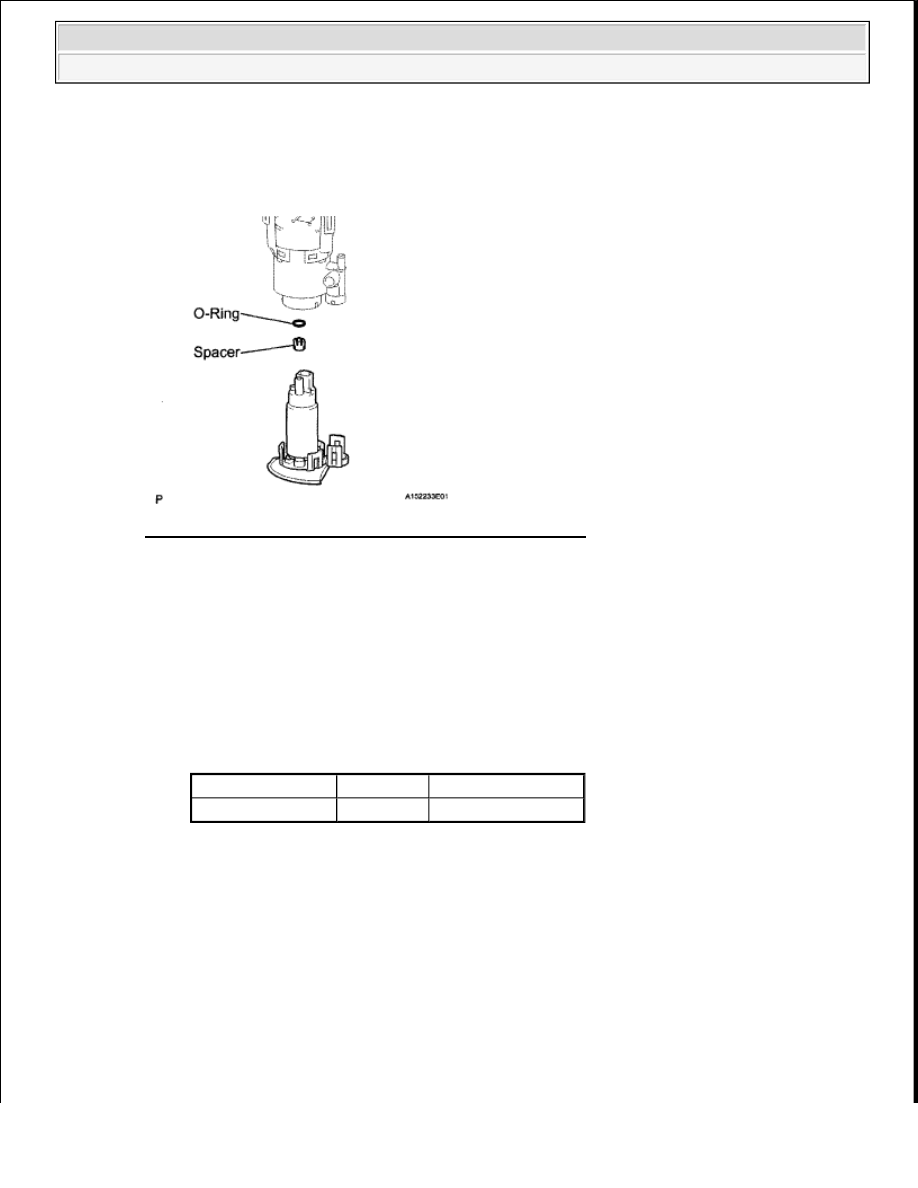

Fig. 64: Identifying O-Ring And Spacer From Fuel Pump
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1

INSPECT FUEL PUMP

a

Inspect the resistance of the fuel pump

1

Measure the resistance according to the value(s) in the table below

Standard resistance

FUEL PUMP TESTER CONNECTION SPECIFIED CONDITION CHART

Tester Connection Condition Specified Condition

1-2

20°C (68°F)

0 2 to 3 0 ohms
