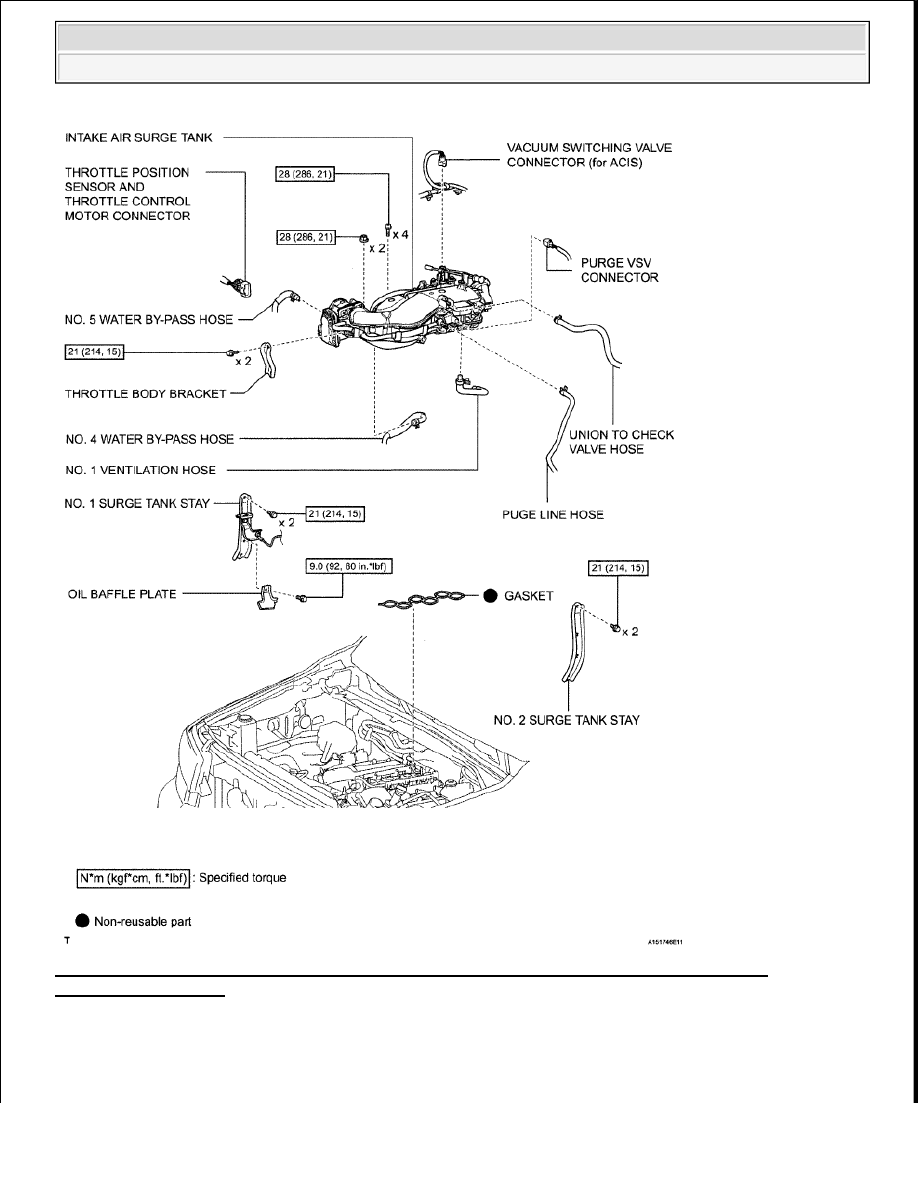

Fig. 48: Identifying Fuel Pressure Pulsation Damper Replacement Components With Torque
Specifications (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

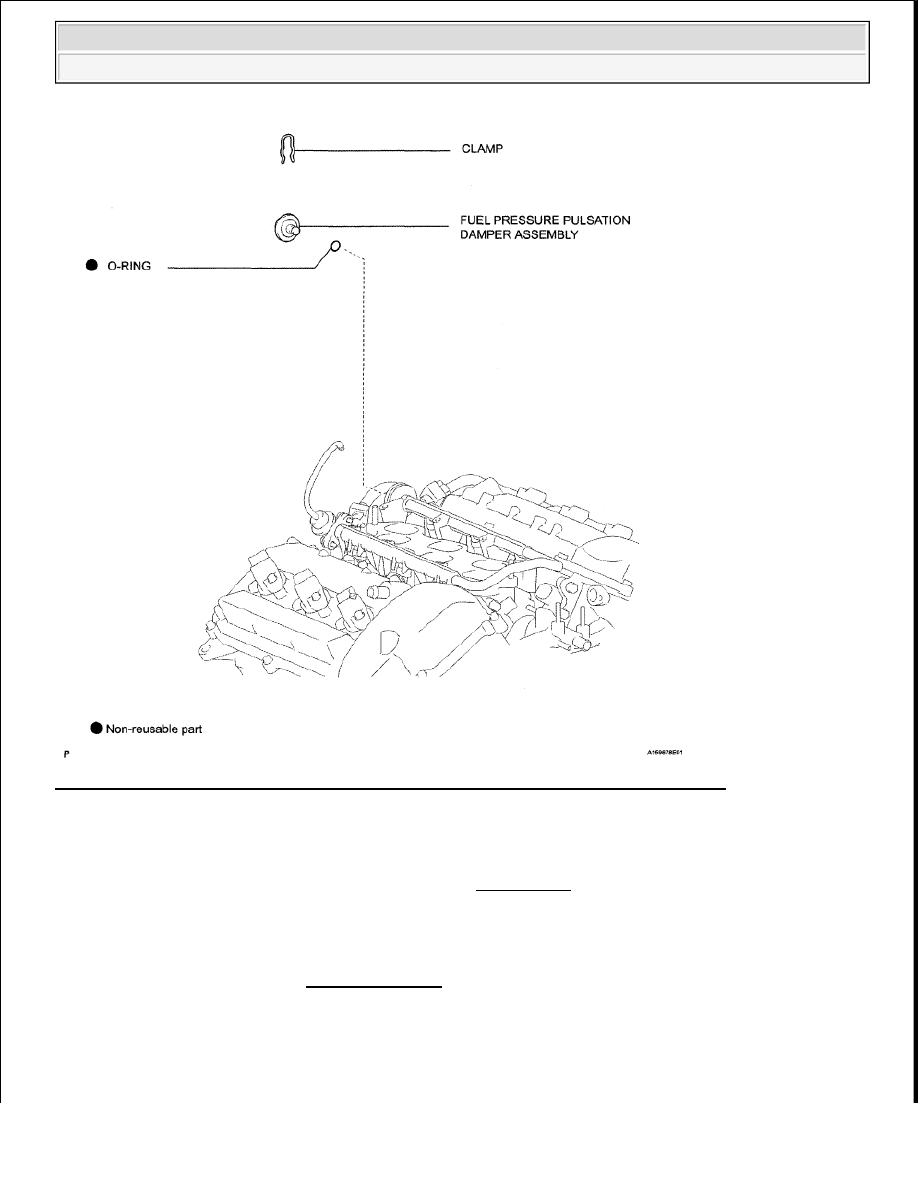

Fig. 49: Identifying Fuel Pressure Pulsation Damper Replacement Components (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCHARGE FUEL SYSTEM PRESSURE (see REMOVAL )

2

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































3

REMOVE NO. 1 ENGINE UNDER COVER (See REMOVAL )

4

DRAIN ENGINE COOLANT (See REPLACEMENT )

5

REMOVE FRONT WIPER MOTOR AND LINK ASSEMBLY

a

Remove the front wiper motor and link (see REMOVAL )

6

REMOVE FRONT COWL TOP OUTER PANEL SUB-ASSEMBLY (See REMOVAL )

7

REMOVE V-BANK COVER (See INSTALLATION )

8

REMOVE AIR CLEANER HOSE (See REMOVAL )

9

REMOVE AIR CLEANER ASSEMBLY WITH ELEMENT (See REMOVAL )

10

REMOVE INTAKE AIR SURGE TANK (See REMOVAL )

11

REMOVE FUEL PRESSURE PULSATION DAMPER ASSEMBLY

a

Remove the clip

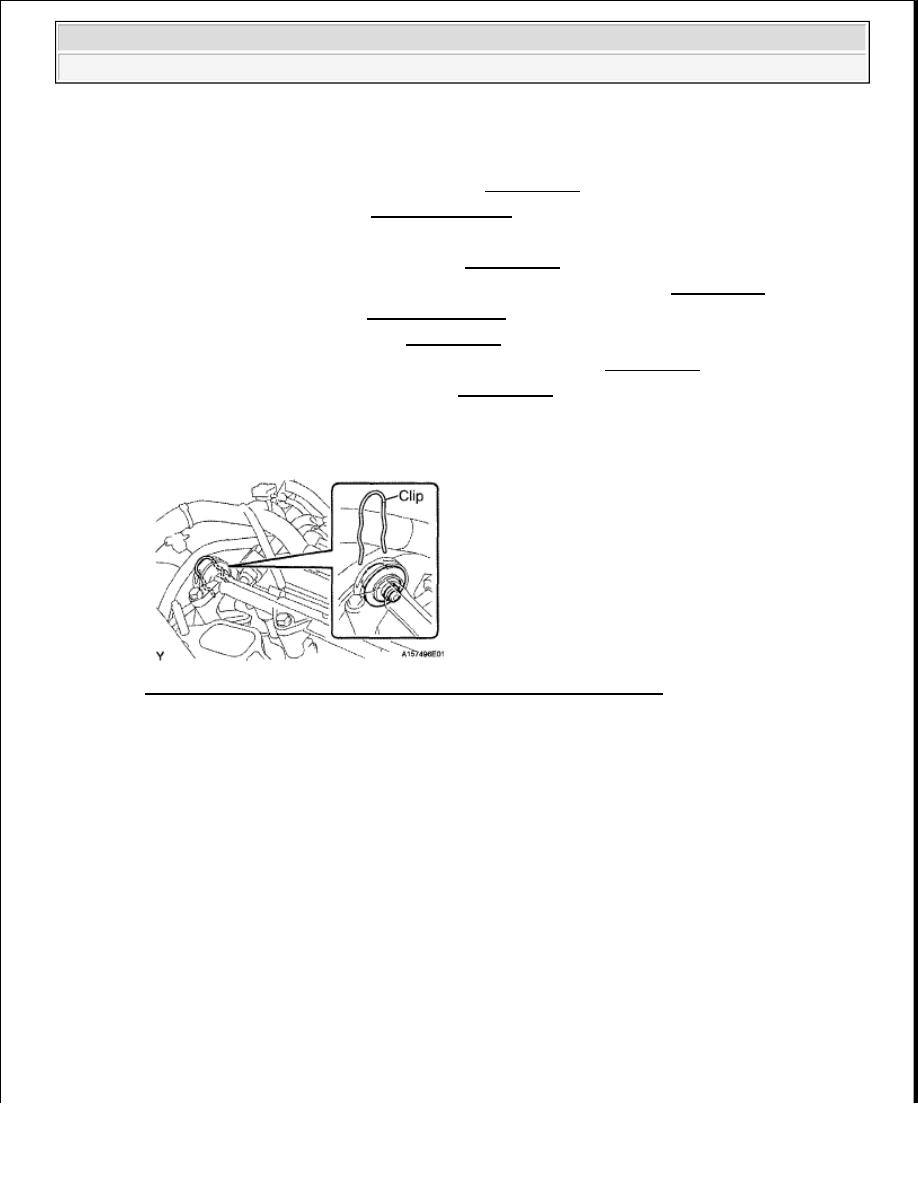

Fig. 50: Identifying Fuel Pressure Pulsation Damper Assembly Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Pull the fuel pressure pulsation damper out of the fuel delivery pipe

c

Remove the O-ring from the fuel pressure pulsation damper

INSTALLATION

1

INSTALL FUEL PRESSURE PULSATION DAMPER ASSEMBLY

a

Apply a light coat of spindle oil or gasoline to a new O-ring and install it onto the fuel pressure
pulsation damper

b

Install the fuel pressure pulsation damper onto the fuel delivery pipe

c

Install the clip

the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































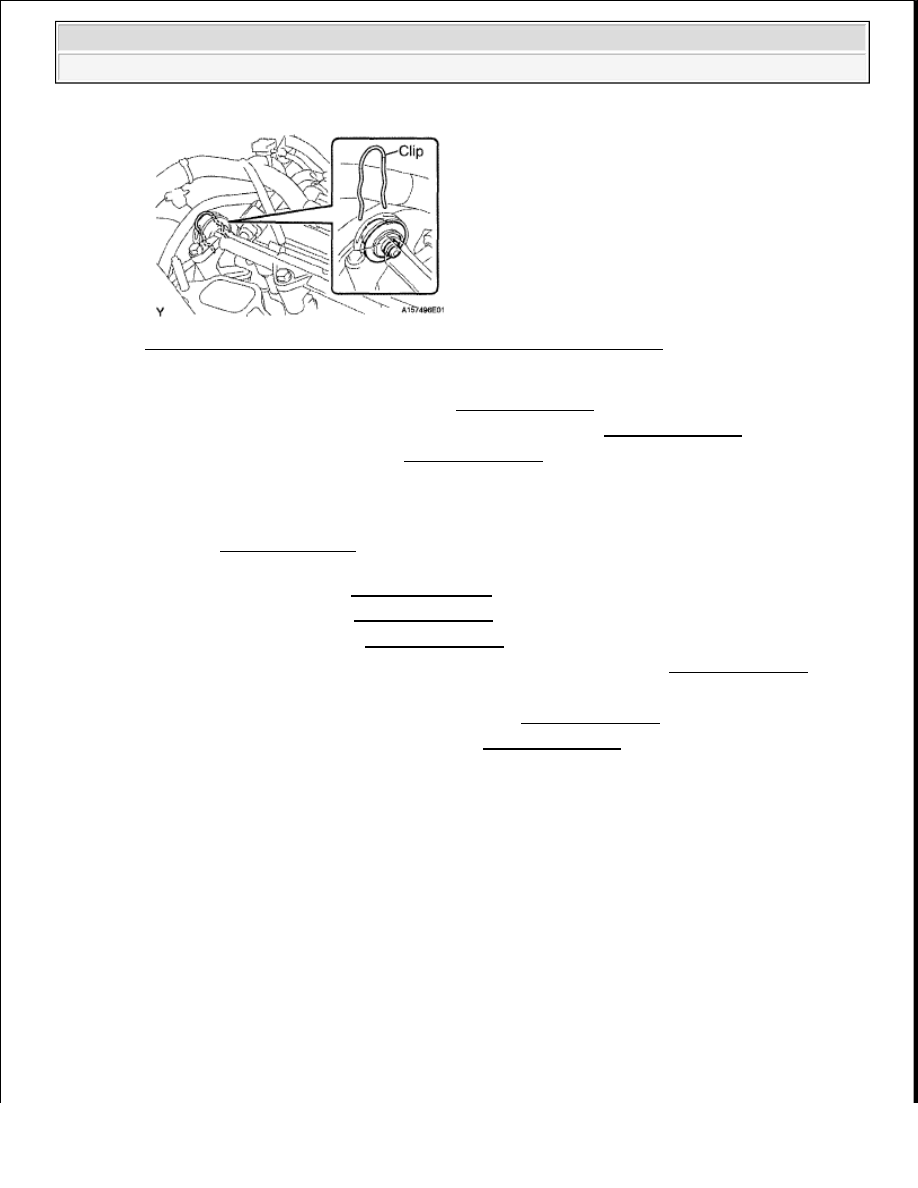

Fig. 51: Identifying Fuel Pressure Pulsation Damper Assembly Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL INTAKE AIR SURGE TANK (See INSTALLATION )

3

INSTALL AIR CLEANER ASSEMBLY WITH ELEMENT (See INSTALLATION )

4

INSTALL AIR CLEANER HOSE (See INSTALLATION )

5

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

6

ADD ENGINE COOLANT (See REPLACEMENT )

7

CHECK FOR FUEL LEAK (see INSTALLATION )

8

INSTALL V-BANK COVER (See INSTALLATION )

9

INSTALL FRONT COWL TOP OUTER PANEL SUB-ASSEMBLY (See INSTALLATION )

10

INSTALL FRONT WIPER MOTOR AND LINK ASSEMBLY

a

Install the front wiper motor and link assembly (see INSTALLATION )

11

INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

FUEL PUMP

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra
