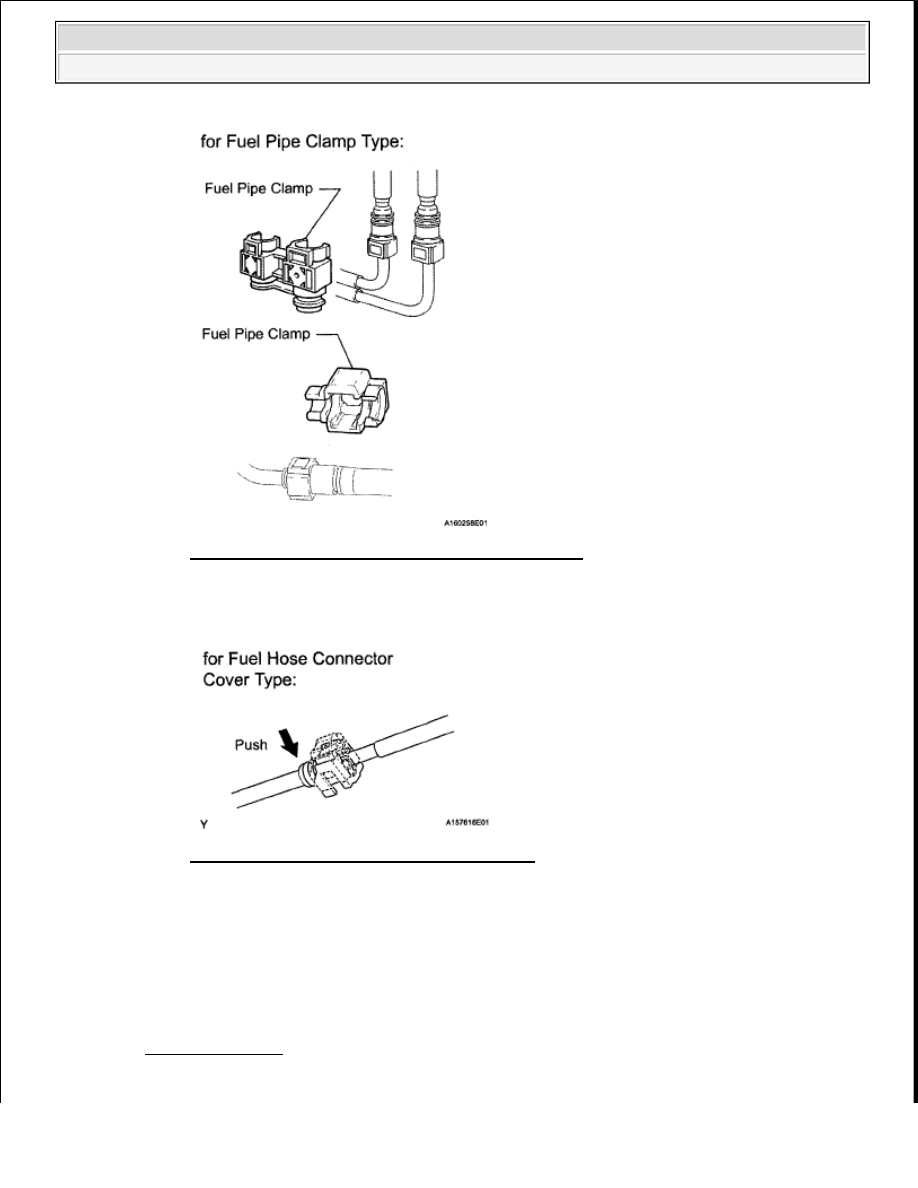

Fig. 11: Identifying Fuel Pipe Clamp To Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

for Fuel Hose Connector Cover Type:

Fig. 12: Attaching Lock Claws To Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Attach the lock claws to the connector by pushing down on the cover, as shown in the
illustration

6

Check that there is no fuel leakage

3

CHECK FOR FUEL LEAKS

a

Check that there are no fuel leaks after performing maintenance anywhere on the fuel system (see
INSTALLATION )

PARTS LOCATION



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

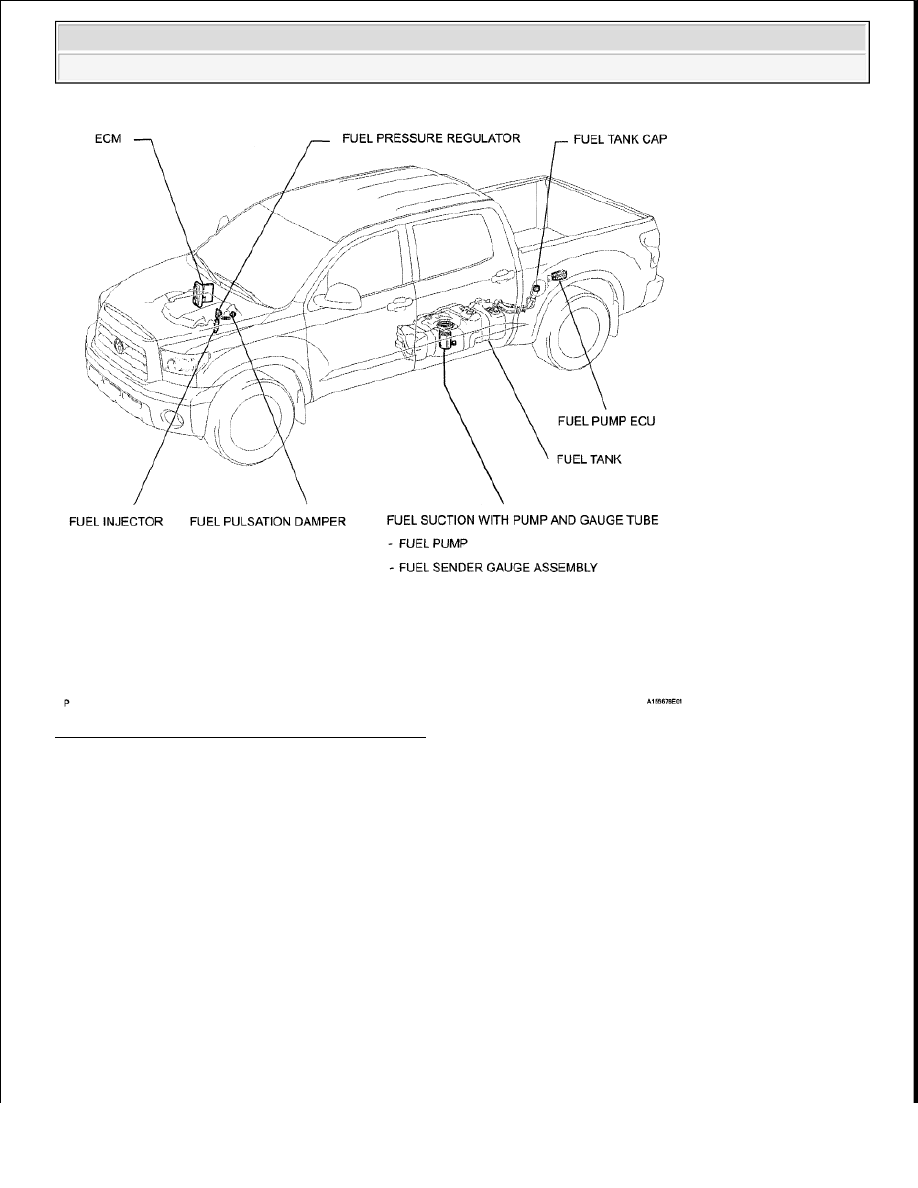

Fig. 13: Identifying Fuel System Parts Locations
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM

1

FUEL FLOW DIAGRAM



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

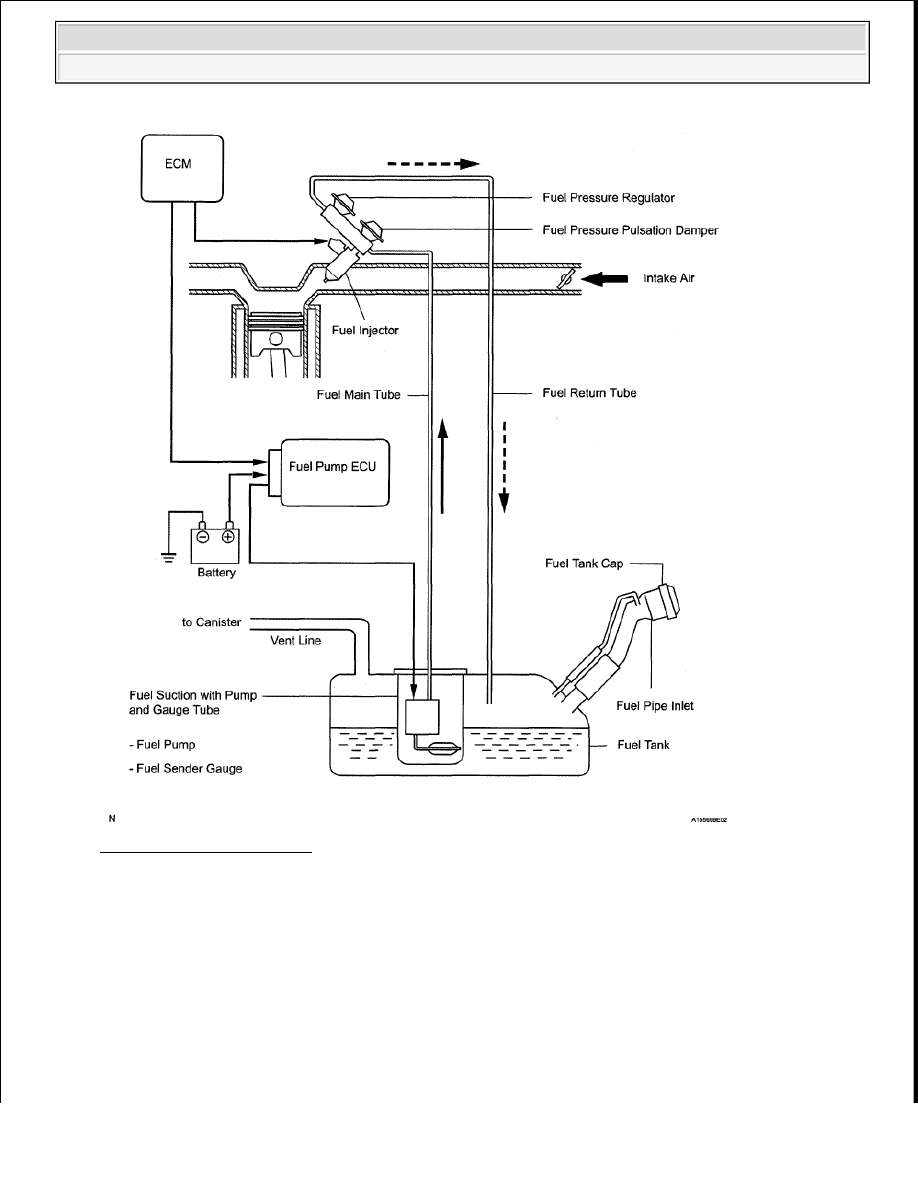

Fig. 14: Fuel Flow Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

ELECTRICAL CONTROL DIAGRAM



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

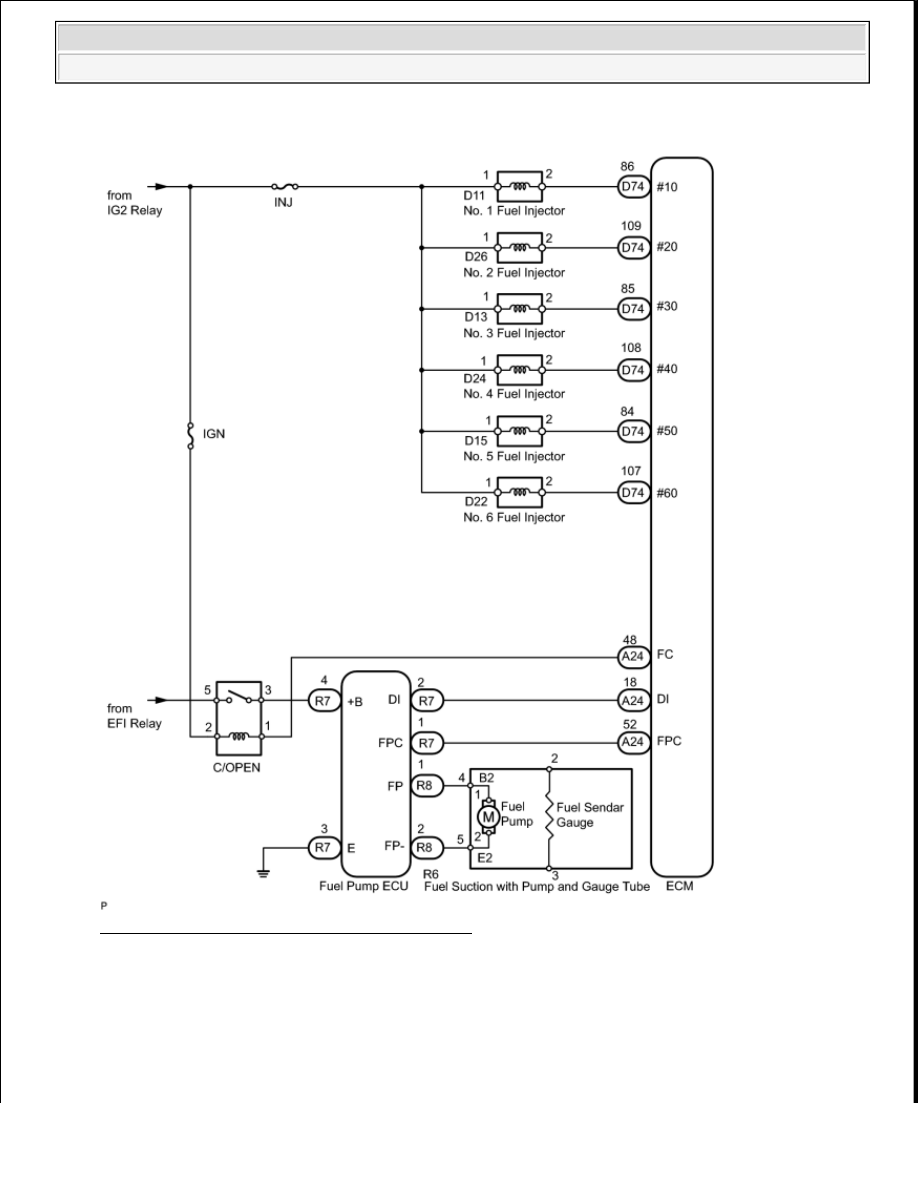

Fig. 15: Fuel System Electrical Control Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1

CHECK FOR FUEL PUMP OPERATION AND FUEL LEAKS

a

Connect the Techstream to the DLC3

1

Turn the ignition switch ON
