Toyota Tundra. Manual - part 2077

Torque: 54 N*m (551 kgf*cm, 40 ft.*lbf)

b

Connect the air fuel ratio sensor connector

c

Connect the heated oxygen sensor connector and 2 clamps

6

INSTALL FRONT NO. 2 EXHAUST PIPE ASSEMBLY

a

Connect the front No  2 exhaust pipe to the exhaust pipe support

b

Install a new gasket and the front No  2 exhaust pipe to the exhaust manifold LH with 3 new nuts

Torque: 54 N*m (551 kgf*cm, 40 ft.*lbf)

c

Connect the air fuel ratio sensor connector

d

Connect the heated oxygen sensor connector

7

INSTALL FRONT PROPELLER SHAFT ASSEMBLY (for 4WD) (See FRONT PROPELLER
SHAFT ASSEMBLY )

8

INSTALL PROPELLER SHAFT HEAT INSULATOR (for 4WD) (see INSTALLATION )

9

INSTALL CENTER EXHAUST PIPE ASSEMBLY

a

Connect the center exhaust pipe to the 3 exhaust pipe supports

b

Install 2 new gaskets to the front exhaust pipe

c

Install the center exhaust pipe with the 4 bolts

Torque: 48 N*m (489 kgf*cm, 35 ft.*lbf)

10

INSTALL TAILPIPE ASSEMBLY

a

Connect the tailpipe to the exhaust pipe support

b

Install a new gasket to the center exhaust pipe

c

Connect the tailpipe to the center exhaust pipe

d

Attach a new clamp to the tailpipe and center exhaust pipe  Then install the bolt to the clamp

Torque: 32 N*m (326 kgf*cm, 24 ft.*lbf) HINT:

Install the clamp within the angle range shown in the illustration



2009 Toyota Tundra

2009 ENG NE Exhaust (3UR-FE) - Tundra































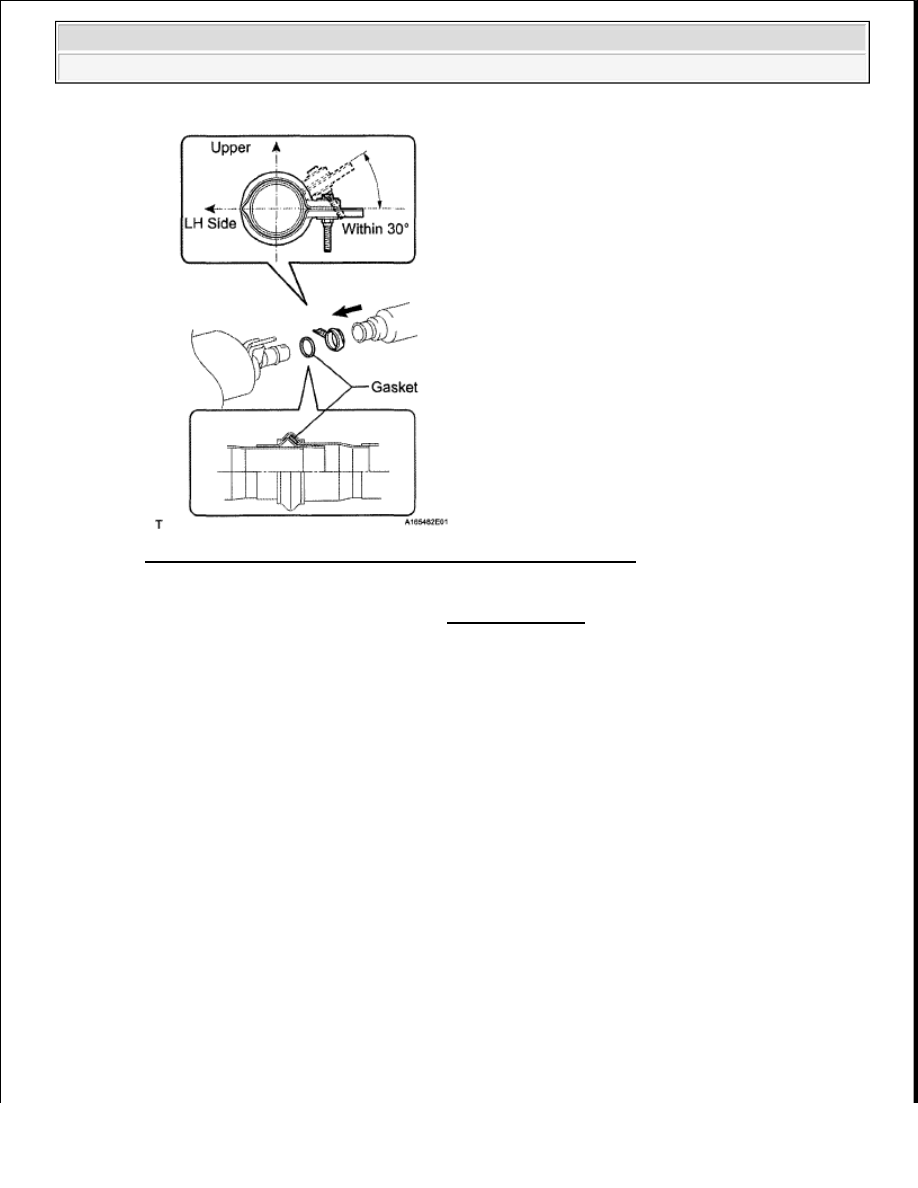

Fig. 30: Attaching Clamp To Tailpipe And Center Exhaust Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

INSPECT FOR EXHAUST GAS LEAK (see INSTALLATION )



2009 Toyota Tundra

2009 ENG NE Exhaust (3UR-FE) - Tundra































2009 ENGINE

Fuel (1GR-FE) - Tundra

FUEL SYSTEM

PRECAUTION

1

DISCHARGE FUEL SYSTEM PRESSURE

a

Disconnect the cable from the negative (-) battery terminal

b

Disconnect the 2 fuel pump ECU connectors

CAUTION:



Before working on the fuel system, disconnect the cable from the
negative (-) battery terminal.



Do not smoke or be near an open flame when working on the fuel
system.



Keep gasoline away from rubber or leather parts.

CAUTION:



Do not disconnect any part of the fuel system until you have
discharged the fuel system pressure.



Even after discharging the fuel pressure, place a cloth or
equivalent over fittings as you separate them to reduce the risk
of fuel spray on yourself or in the engine compartment.

NOTE:



Some systems need to be initialized after the cable is
reconnected (see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition
switch OFF, wait 90 seconds or more before disconnecting the
cable from the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra























































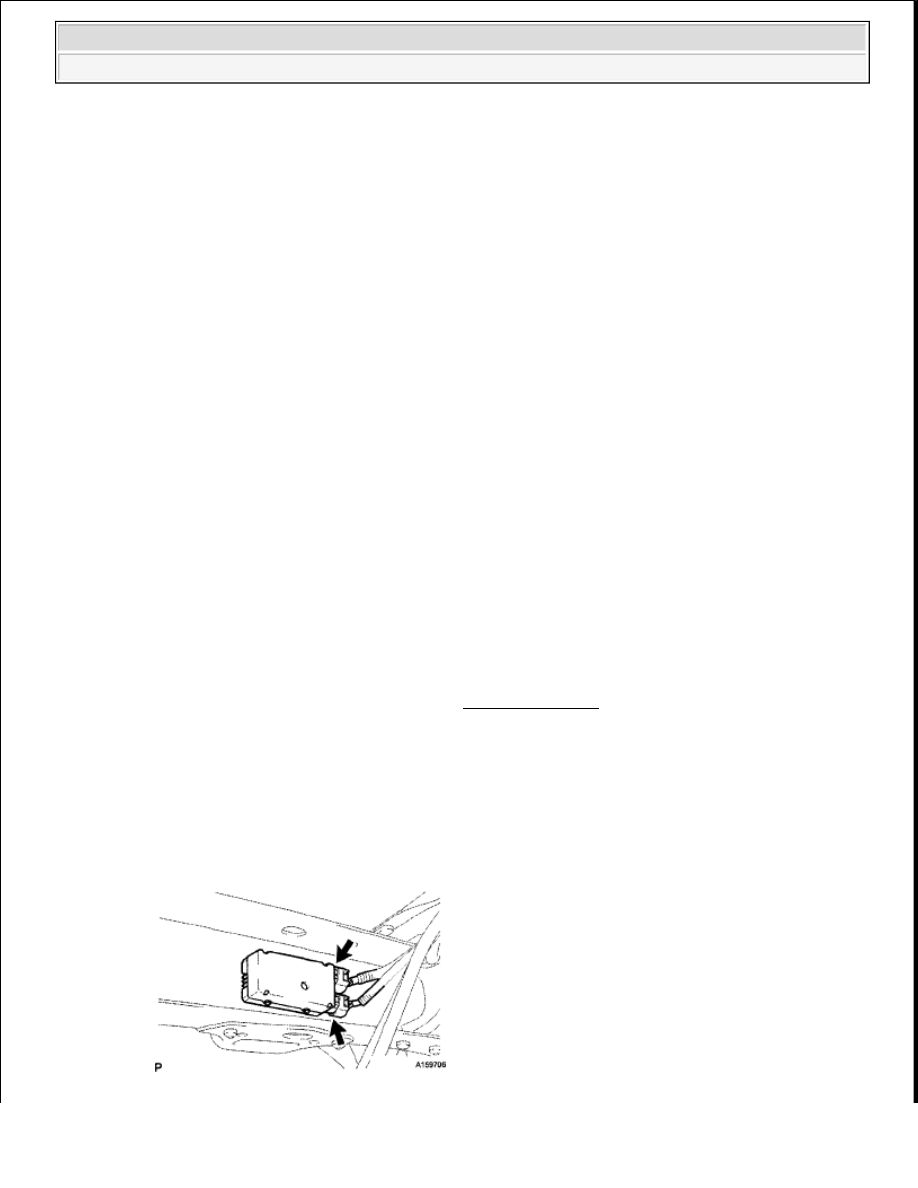

Fig. 1: Identifying Fuel Pump ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the cable to the negative (-) battery terminal

d

Start the engine  After the engine has stopped on its own, turn the ignition switch OFF

HINT:

DTC P0171/0174 (system too lean) may be set

e

Crank the engine again, then check that the engine does not start

f

Loosen the fuel tank cap, then discharge the pressure in the fuel tank completely

g

Connect the 2 fuel pump ECU connectors

2

FUEL SYSTEM

a

When disconnecting the high fuel pressure line, a large amount of gasoline will spill out  Follow
these procedures

1

Discharge the fuel system pressure (see above procedure)

2

Put a container under the connecting part of the pressure line

3

Slowly loosen the connection

4

Disconnect the connection

5

Plug the connection with a rubber plug

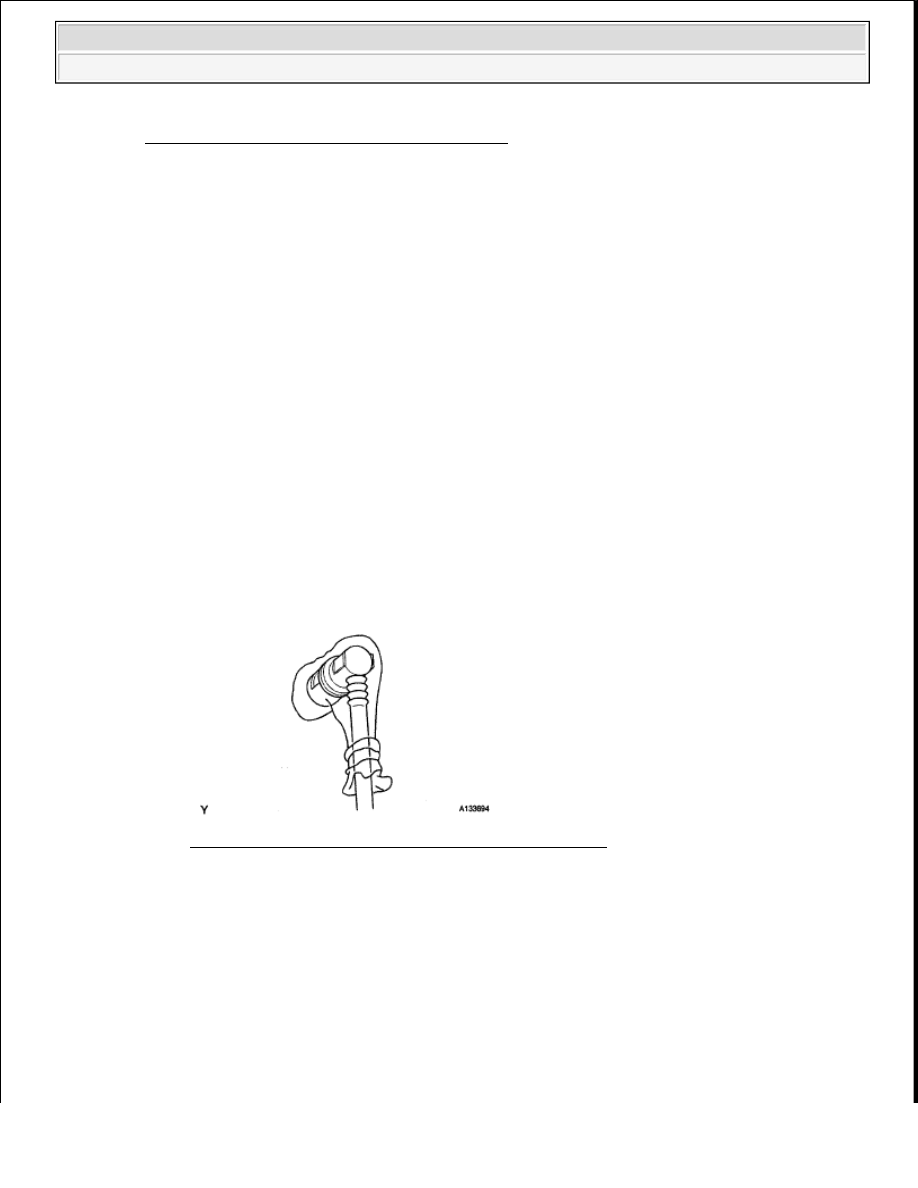

Fig. 2: Identifying Plug Connection With Rubber Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Observe these precautions when removing and installing the injectors:



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra
