Tape the screwdriver tip before use

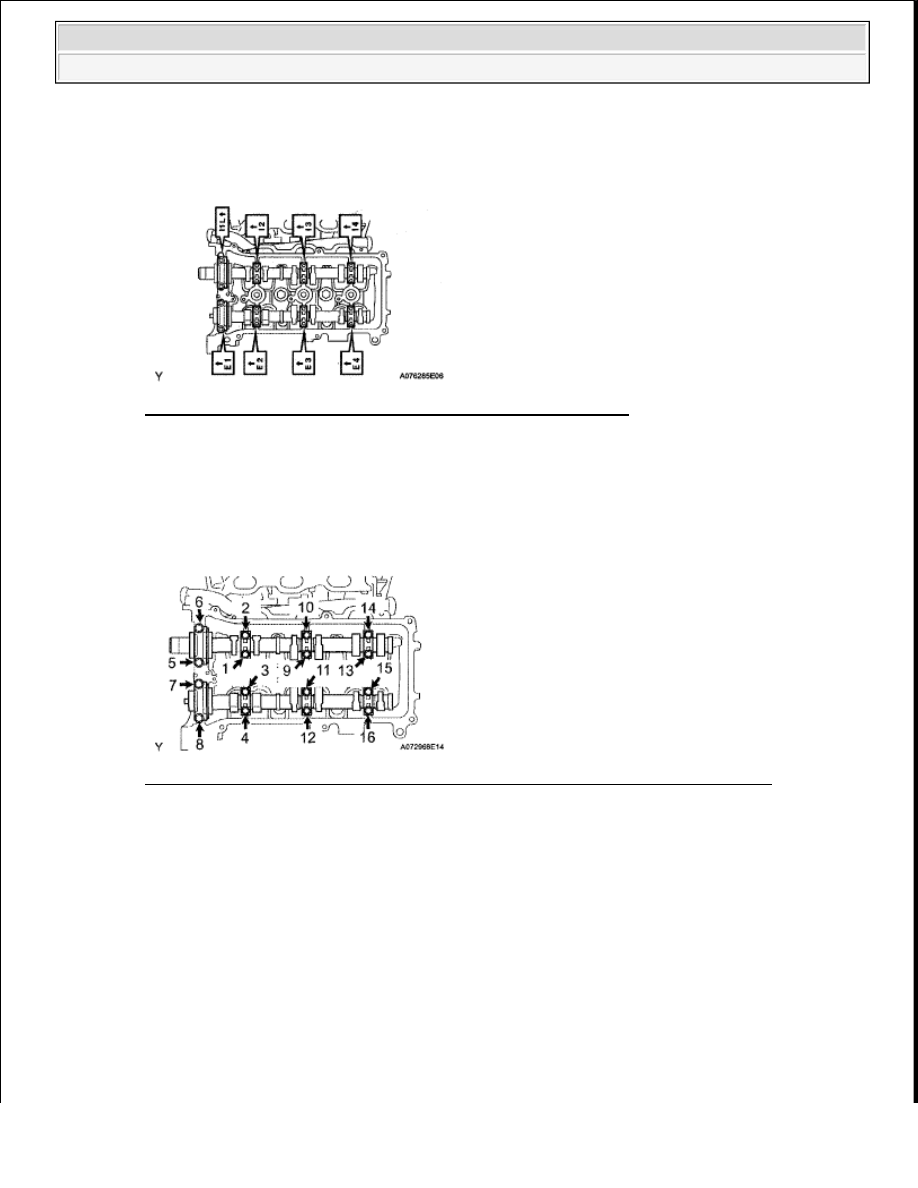

Fig. 277: Removing Camshaft Housing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

38

REMOVE VALVE ROCKER ARM SUB-ASSEMBLY

a

Remove the 32 valve rocker arms from the cylinder head

HINT:

Arrange the removed parts in the correct order

39

REMOVE VALVE LASH ADJUSTER ASSEMBLY

a

Remove the 32 valve lash adjusters from the cylinder head

HINT:

Arrange the removed parts in the correct order

40

REMOVE VALVE STEM CAP

a

Remove the 32 valve stem caps from the cylinder head

HINT:

Arrange the removed parts in the correct order

41

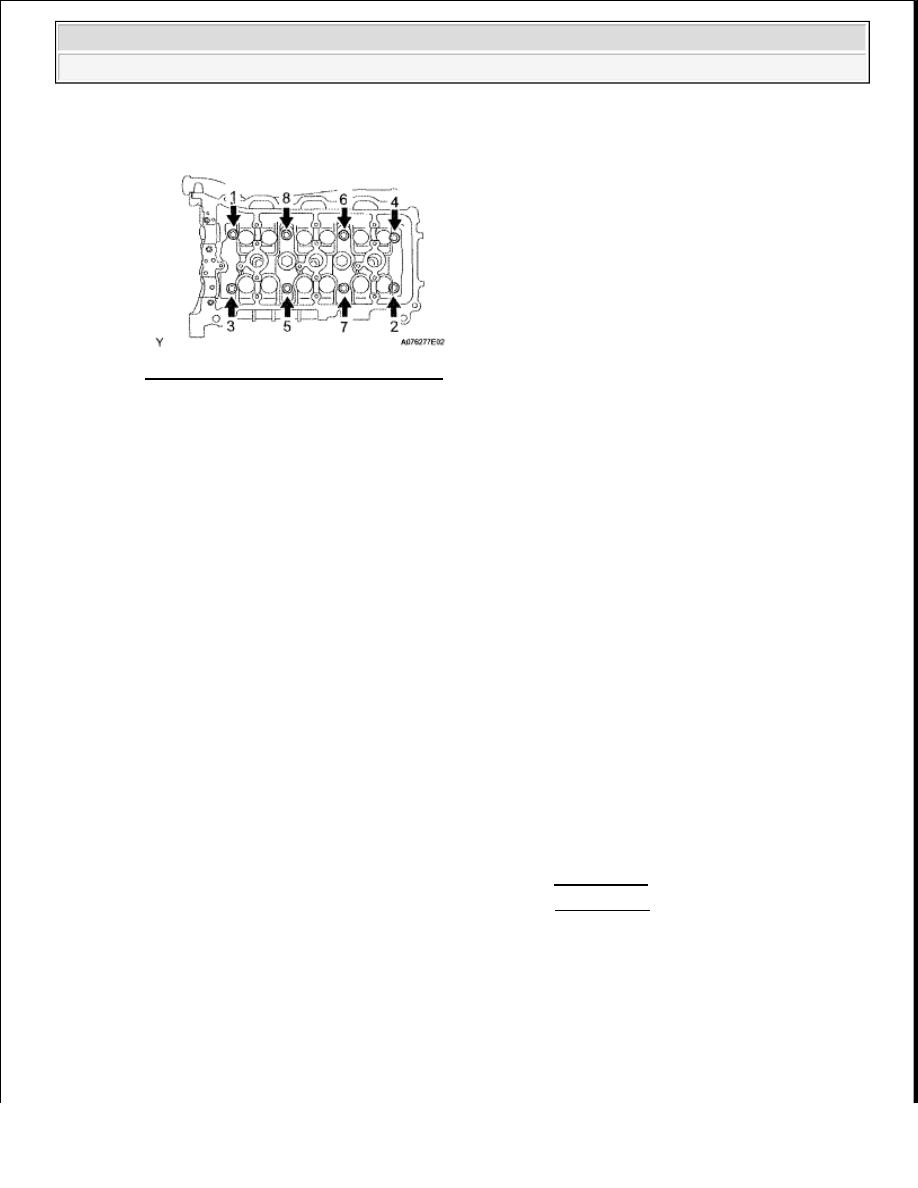

REMOVE CYLINDER HEAD SUB-ASSEMBLY LH (See REMOVAL )

42

REMOVE CYLINDER HEAD SUB-ASSEMBLY RH (See REMOVAL )

43

REMOVE CYLINDER HEAD GASKET LH

44

REMOVE CYLINDER HEAD GASKET RH

45

REMOVE CYLINDER BLOCK WATER JACKET SPACER

a

Remove the 2 water jacket spacers from the cylinder head

NOTE:

Be sure to remove the water jacket spacers. If not, they may fall and
become damaged when the cylinder block is inverted.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































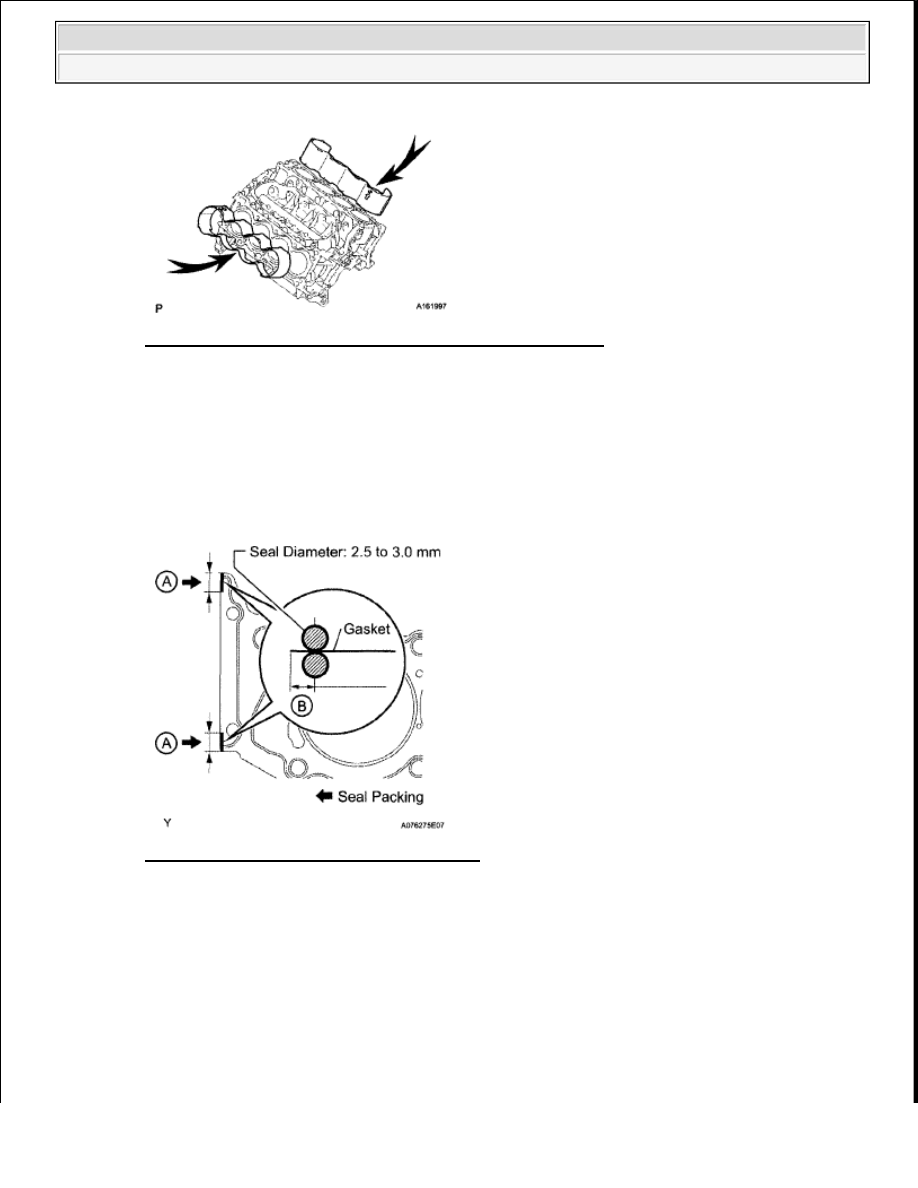

Fig. 278: Locating Water Jacket Spacers On Cylinder Head
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

46

REMOVE OIL RETURN PIPE GASKET

a

Using a screwdriver, pry out the oil return pipe gasket

HINT:

Tape the screwdriver tip before use

Fig. 279: Removing Oil Return Pipe Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

47

REMOVE VENTILATION PIPE GASKET

a

Using a screwdriver, pry out the ventilation pipe gasket

HINT:

Tape the screwdriver tip before use



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 280: Removing Ventilation Pipe Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

48

REMOVE NO. 1 HEAT EXCHANGER COVER

a

Remove the 12 bolts and 2 nuts

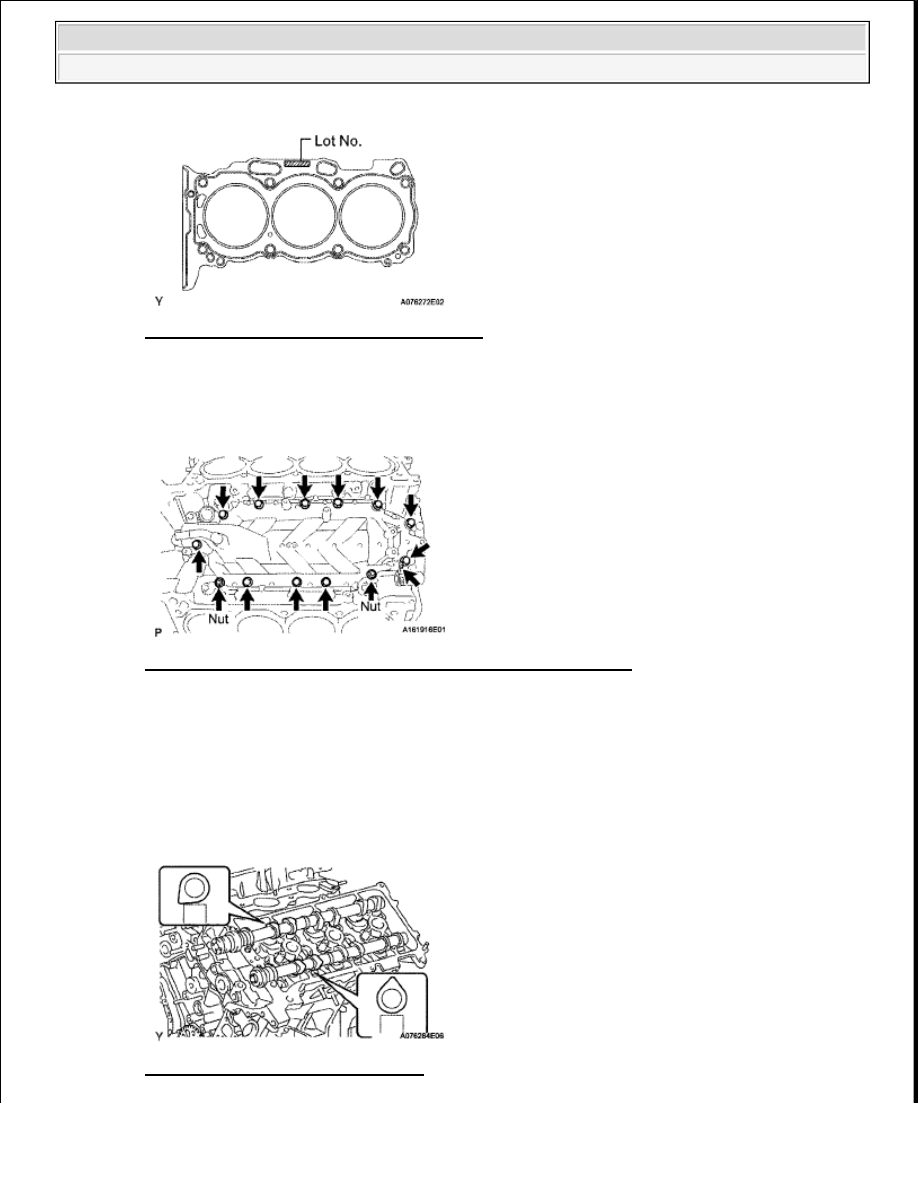

Fig. 281: Locating No. 1 Heat Exchanger Cover Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the heat exchanger by prying between the heat exchanger and cylinder block with a
screwdriver

HINT:

Tape the screwdriver tip before use

Fig. 282: Removing Heat Exchanger
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































49

REMOVE NO. 2 OIL PAN SUB-ASSEMBLY

a

Remove the 14 bolts and 2 nuts

Fig. 283: Locating No. 2 Oil Pan Sub-Assembly Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Insert the blade of oil pan seal cutter between the oil pans  Cut through the applied sealer and
remove the No  2 oil pan

Fig. 284: Inserting Blade Of Oil Pan Seal Cutter Between Crankcase And Oil Pan
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

50

REMOVE NO. 1 OIL PAN SUB-ASSEMBLY

a

Remove the 14 bolts and 2 nuts

HINT:

Be sure to clean the bolts and stud bolts, and check the threads for cracks or other damage

NOTE:

Be careful not to damage the contact surfaces of the oil pans.
