Arrange the removed parts in the correct order

e

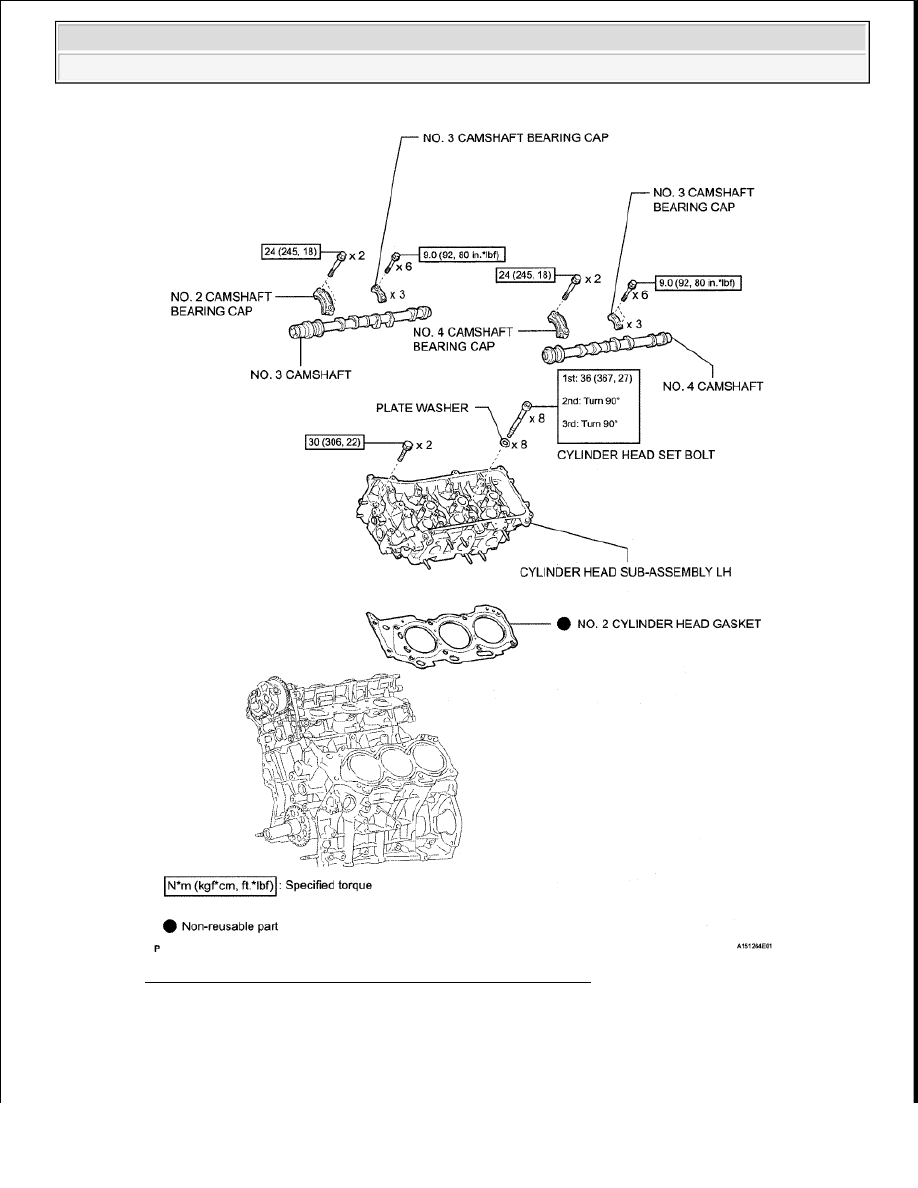

Remove the No  3 and No  4 camshafts

35

REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY LH

a

Remove the camshaft housing by prying between the cylinder head and camshaft housing with a
screwdriver

HINT:

Tape the screwdriver tip before use

NOTE:

Be careful not to damage the contact surfaces of the cylinder head
and camshaft housing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 273: Removing Camshaft Housing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36

REMOVE CAMSHAFT BEARING CAP RH

a

Make sure that the knock pin of the camshaft is positioned as shown in the illustration



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 274: Identifying Position For Knock Pin Of Camshaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

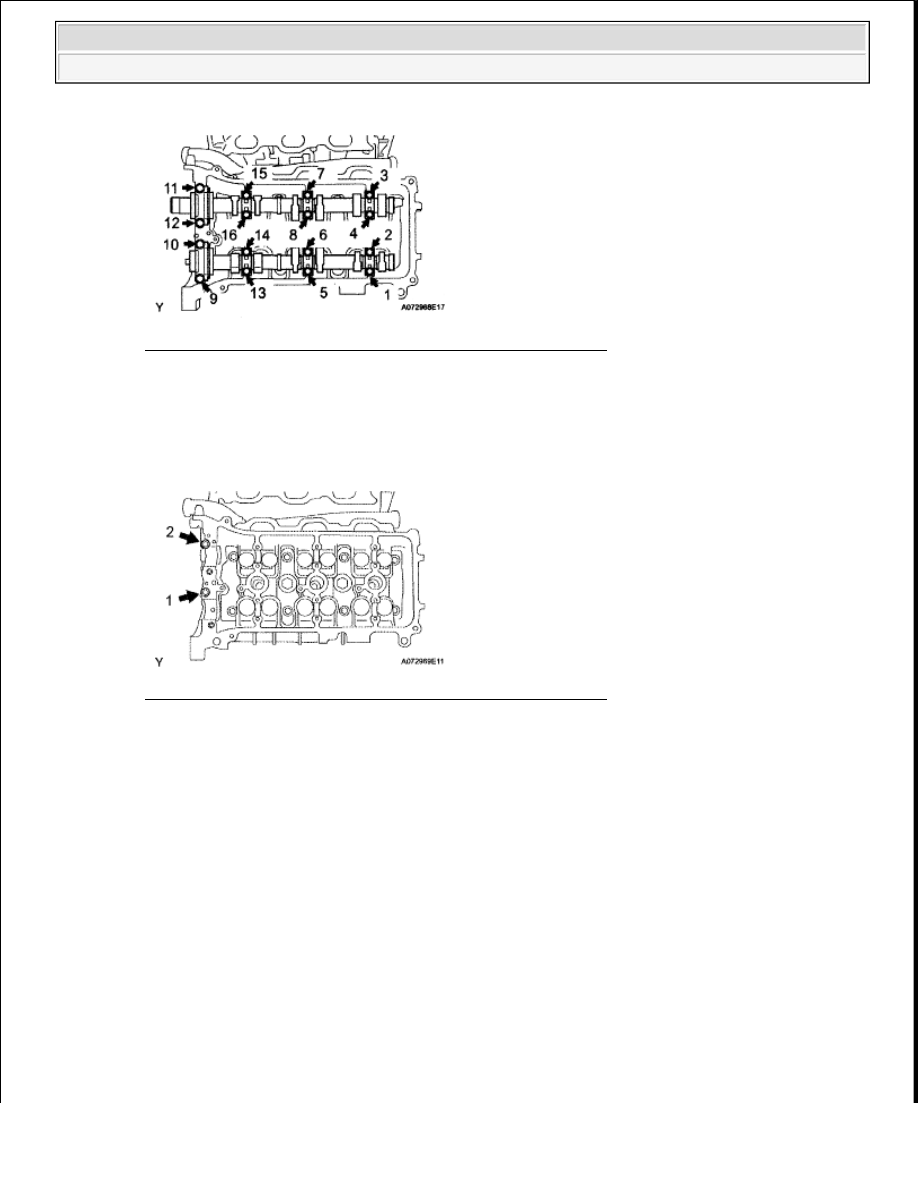

Uniformly loosen and remove the 10 bearing cap bolts in the sequence shown in the illustration



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 275: Identifying Bearing Cap Bolts Loosening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Uniformly loosen and remove the 18 bearing cap bolts in the sequence shown in the illustration

Fig. 276: Identifying Bearing Cap Bolts Loosening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 6 bearing caps

HINT:

Arrange the removed parts in the correct order

e

Remove the No  1 and No  2 camshafts

37

REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY RH

a

Remove the camshaft housing by prying between the cylinder head and camshaft housing with a
screwdriver

HINT:

NOTE:

Uniformly loosen the bolts while keeping the camshaft level.

NOTE:

Be careful not to damage the contact surfaces of the cylinder head
and camshaft housing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra
