Remove the 2 bolts and 2 oil control valves

Fig. 247: Locating RH Camshaft Oil Control Valve Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14

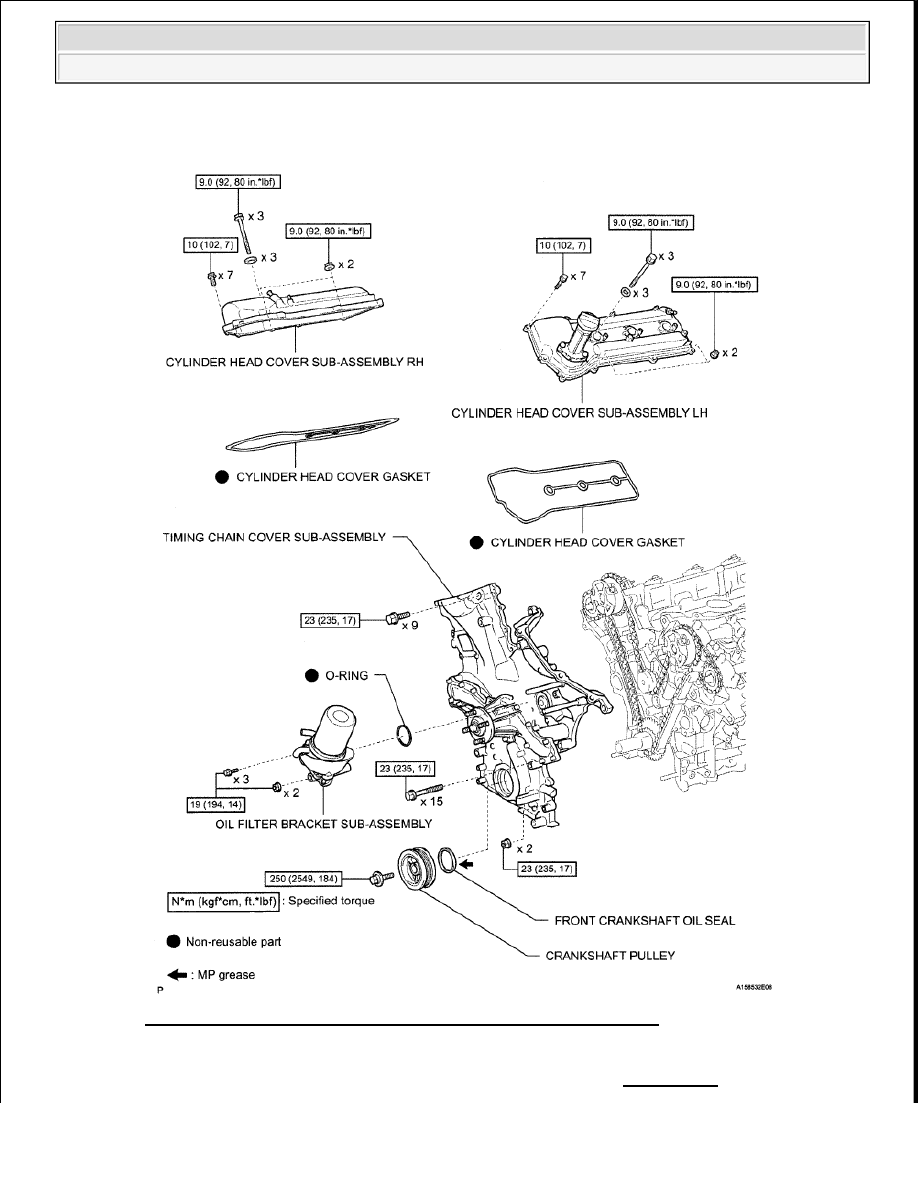

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY LH (See REMOVAL )



2009 Toyota Tundra

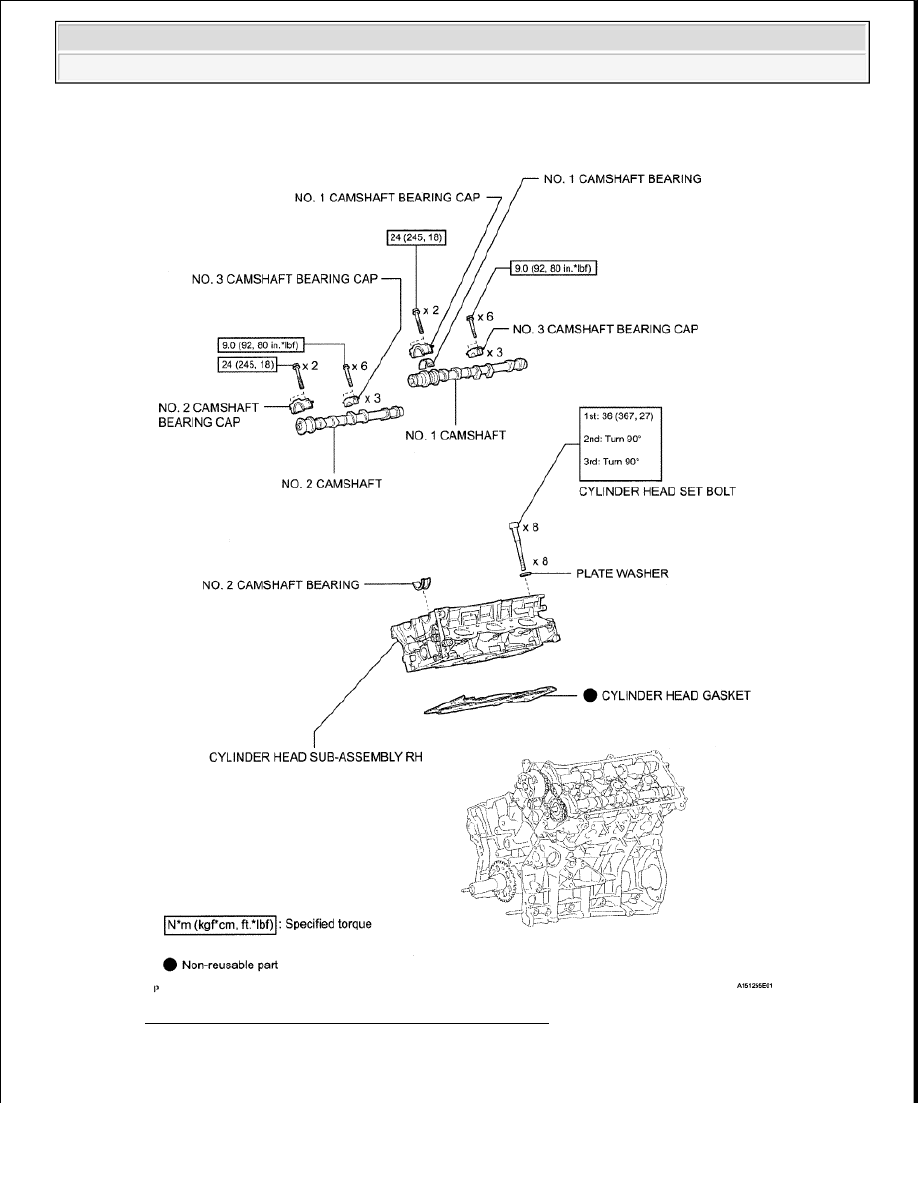

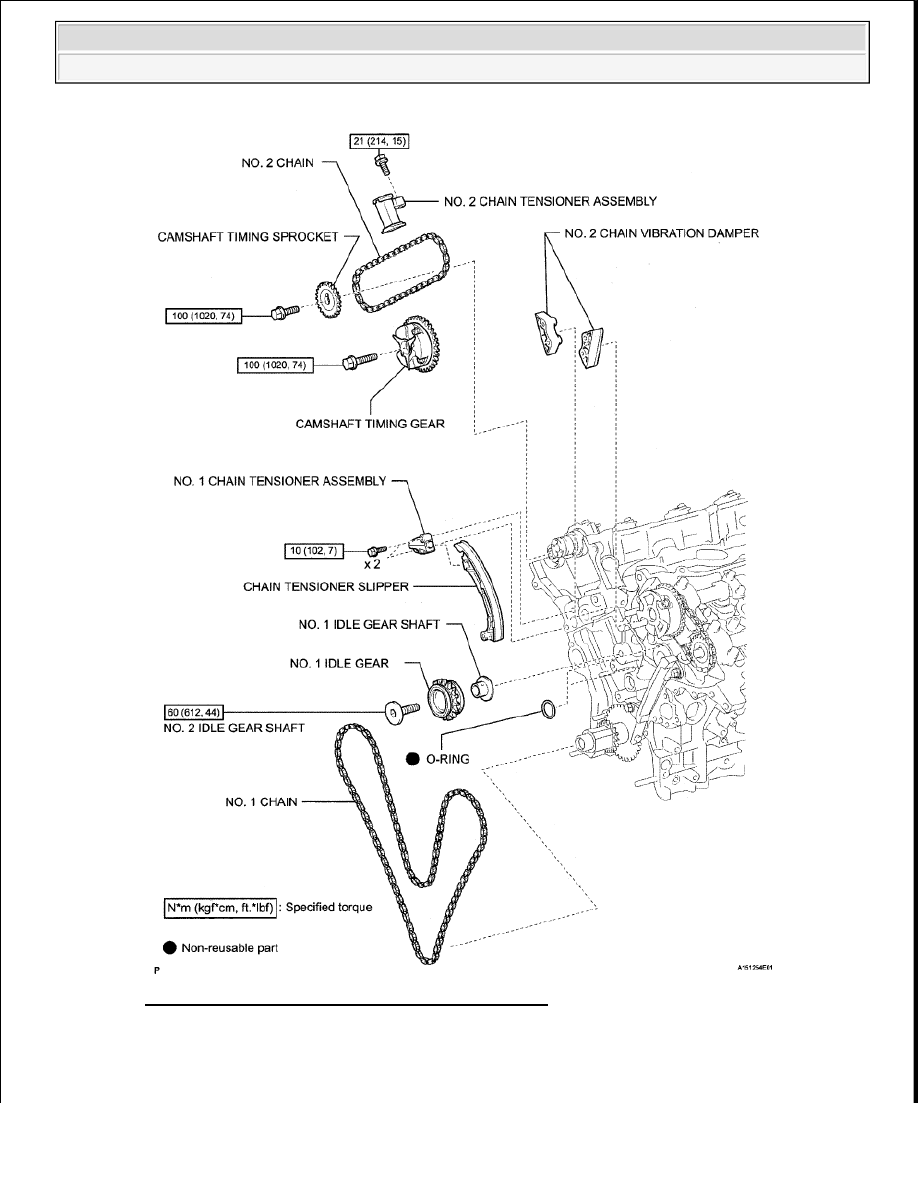

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































15

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY RH (See REMOVAL )

16

REMOVE OIL CONTROL VALVE FILTER

a

LH:

Remove the 3 bolts, cylinder head cover spacer, gasket and valve filter



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 248: Locating LH Oil Control Valve Filter Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

RH:



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Remove the 3 bolts, cylinder head cover spacer, gasket and valve filter

Fig. 249: Locating RH Oil Control Valve Filter Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17

REMOVE SPARK PLUG TUBE GASKET



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra
