Fig. 243: Locating Camshaft Position Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

REMOVE CRANK POSITION SENSOR PROTECTOR

a

Remove the 2 bolts and sensor protector



2009 Toyota Tundra

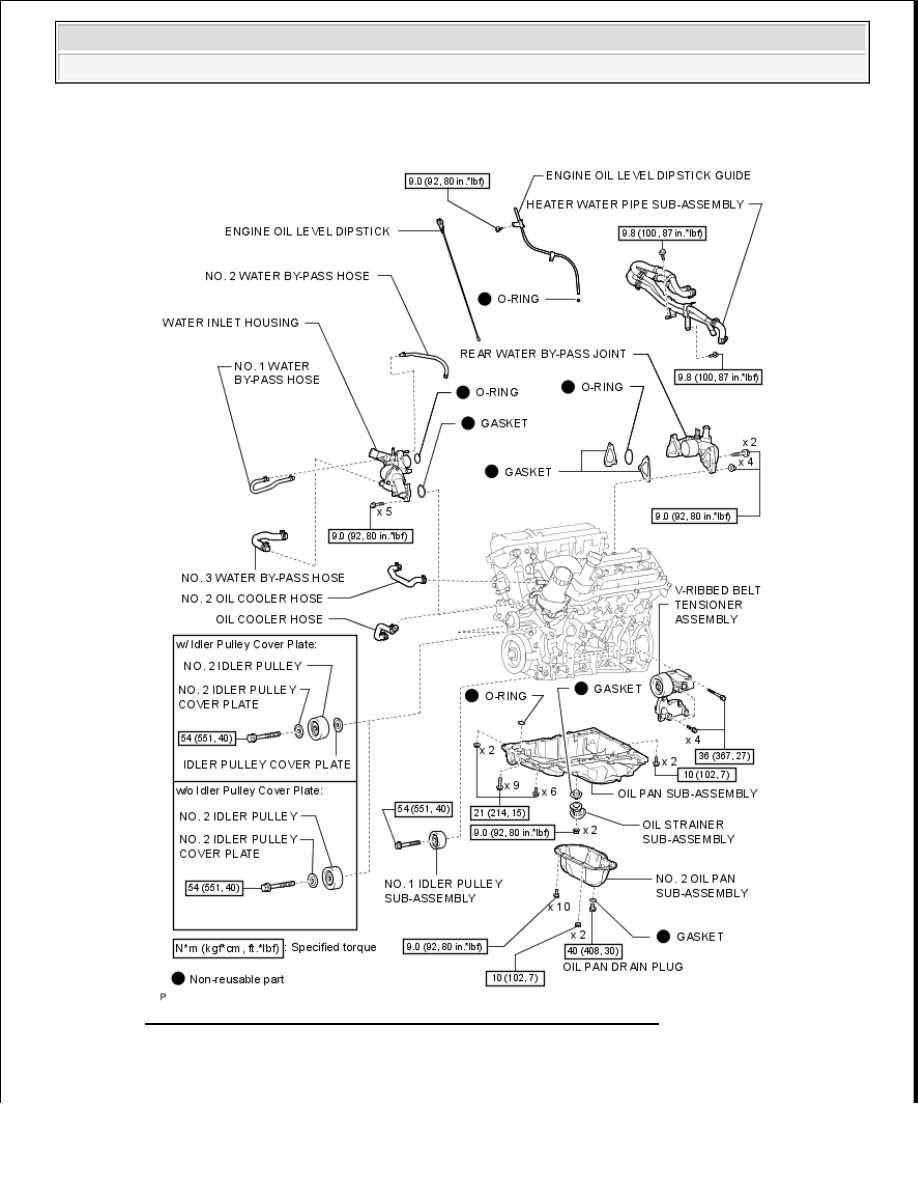

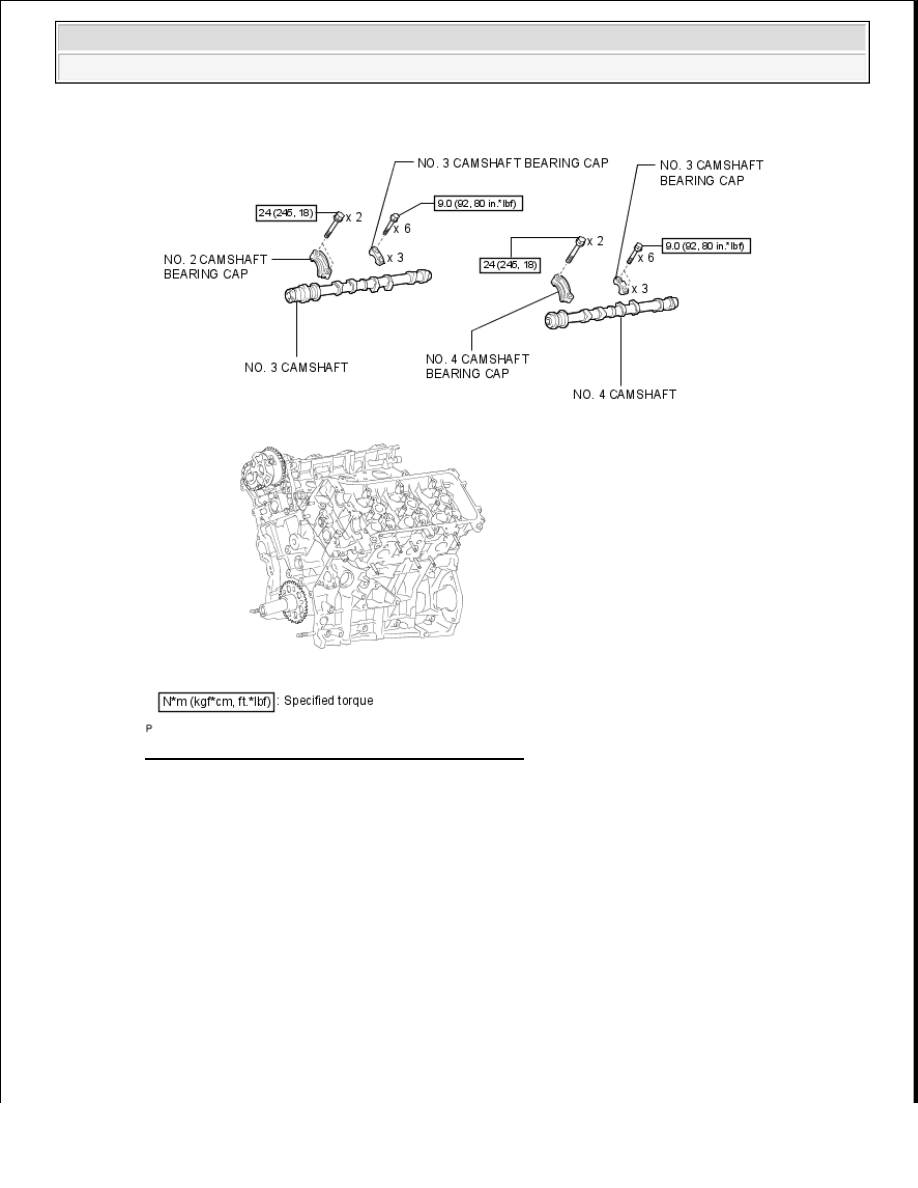

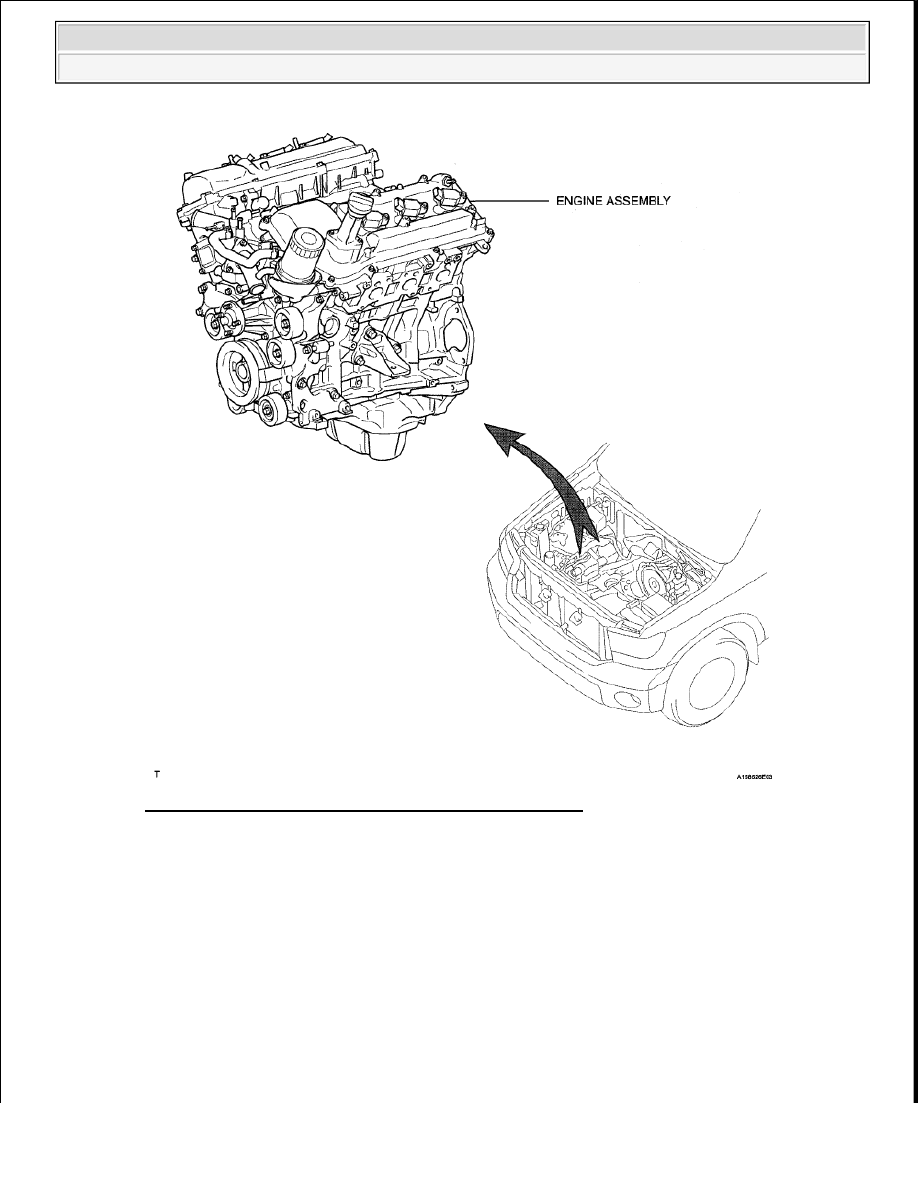

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 244: Locating Crank Position Sensor Protector Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

REMOVE CRANKSHAFT POSITION SENSOR

a

Remove the bolt and crankshaft position sensor



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 245: Locating Crankshaft Position Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13

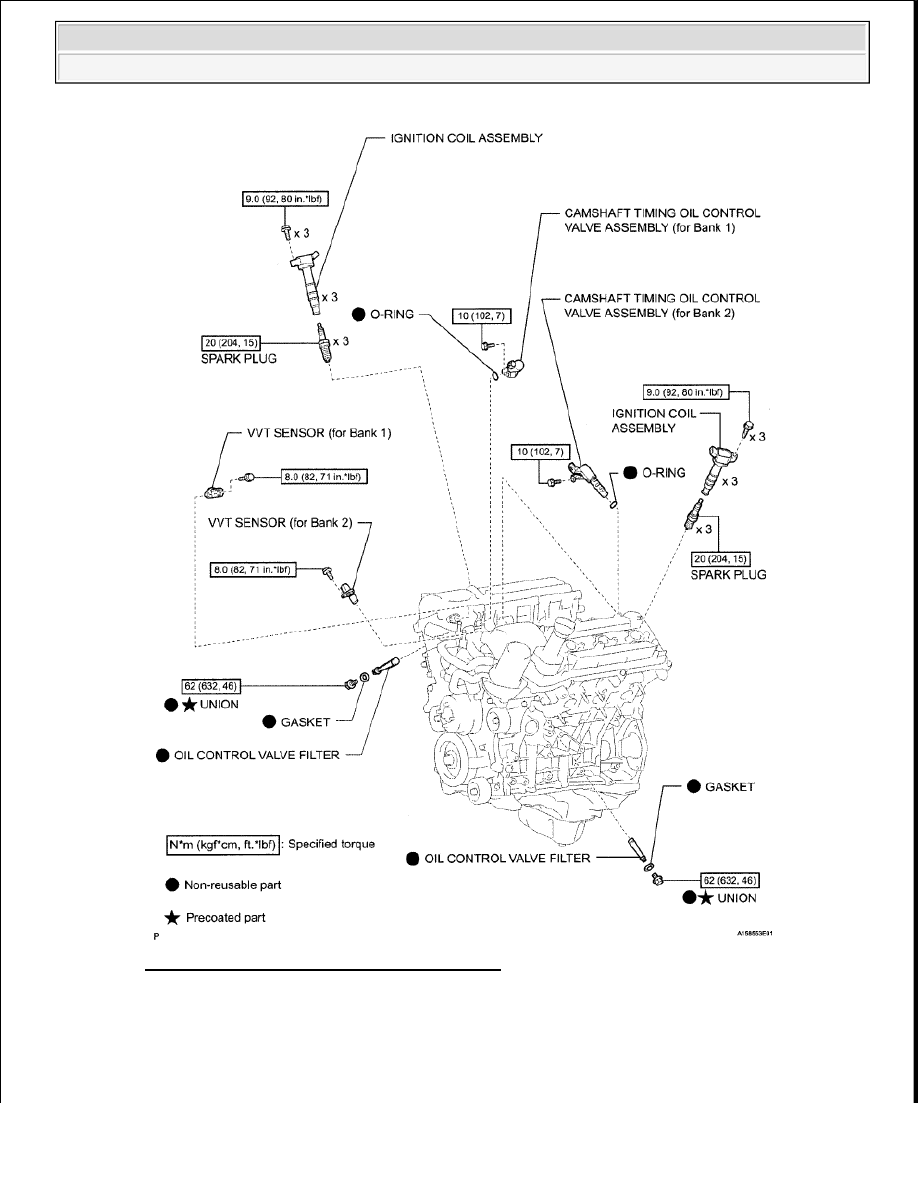

REMOVE CAMSHAFT OIL CONTROL VALVE ASSEMBLY

a

LH:



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Remove the 2 bolts and 2 oil control valves

Fig. 246: Locating LH Camshaft Oil Control Valve Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

RH:



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra
