REMOVE AIR TUBE (See REMOVAL )

26

REMOVE WATER INLET HOUSING (See REMOVAL )

27

REMOVE WATER BY-PASS PIPE SUB-ASSEMBLY (See REMOVAL )

28

REMOVE AIR SWITCHING VALVE ASSEMBLY (See REMOVAL )

29

REMOVE NO. 2 AIR TUBE (See REMOVAL )

30

REMOVE NO. 3 AIR TUBE (See REMOVAL )

31

REMOVE ENGINE WIRE

a

Disconnect the 4 knock sensor connectors

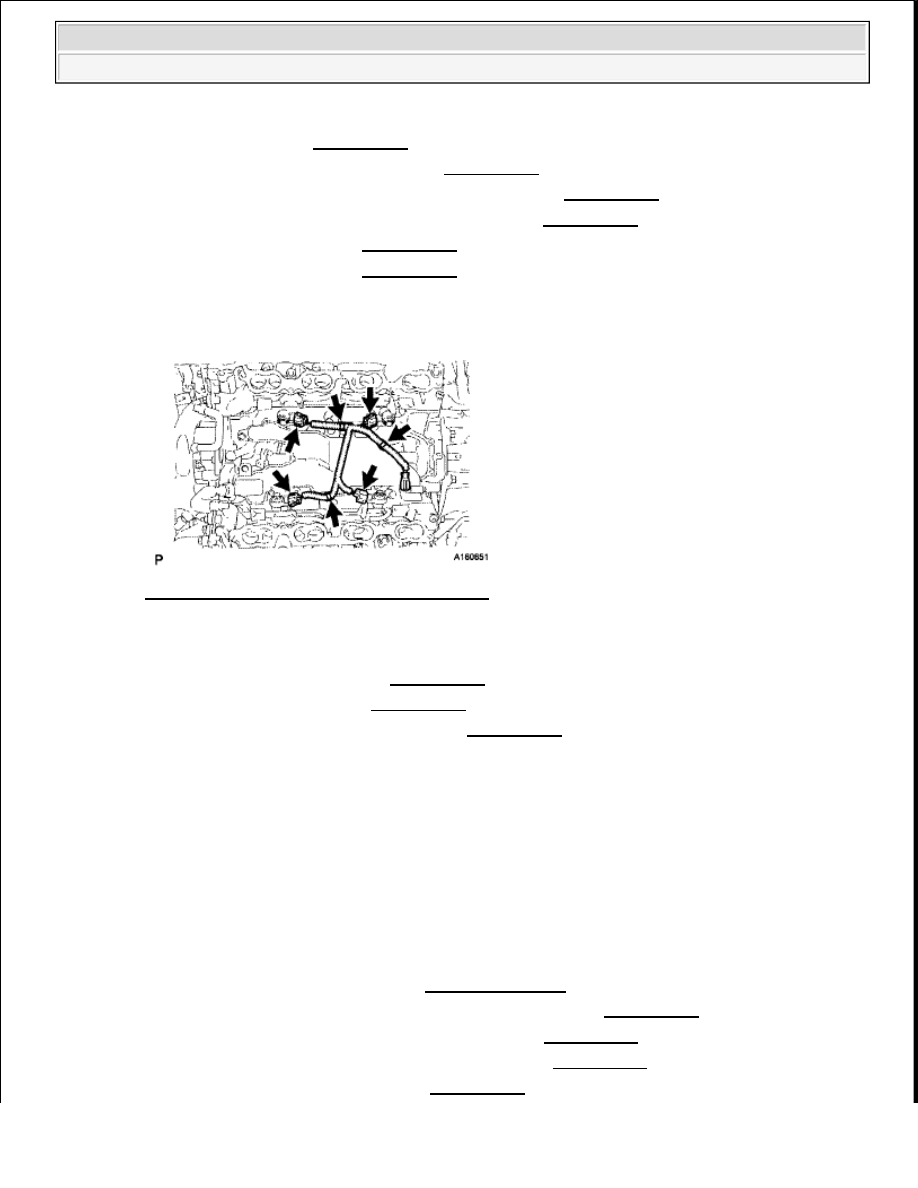

Fig. 237: Locating Knock Sensor Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the 3 clamps  Then remove the engine wire

32

REMOVE SEPARATOR CASE (See REMOVAL )

33

REMOVE KNOCK SENSOR (See REMOVAL )

34

REMOVE IGNITION COIL ASSEMBLY (See REMOVAL )

35

REMOVE NOISE FILTER

a

LH:

Remove the bolt and noise filter from the cylinder head cover

b

RH:

Remove the bolt and noise filter from the cylinder head cover

DISASSEMBLY

1

REMOVE OIL FILTER ELEMENT (See REPLACEMENT )

2

REMOVE NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (See REMOVAL )

3

REMOVE OIL FILTER BRACKET (w/ Oil Cooler) (See REMOVAL )

4

REMOVE OIL FILTER BRACKET (w/o Oil Cooler) (See REMOVAL )

5

REMOVE CRANKSHAFT PULLEY (See REMOVAL )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































6

REMOVE OIL FILLER CAP SUB-ASSEMBLY

7

REMOVE OIL FILLER CAP HOUSING

a

Remove the 2 bolts, filler cap housing and gasket

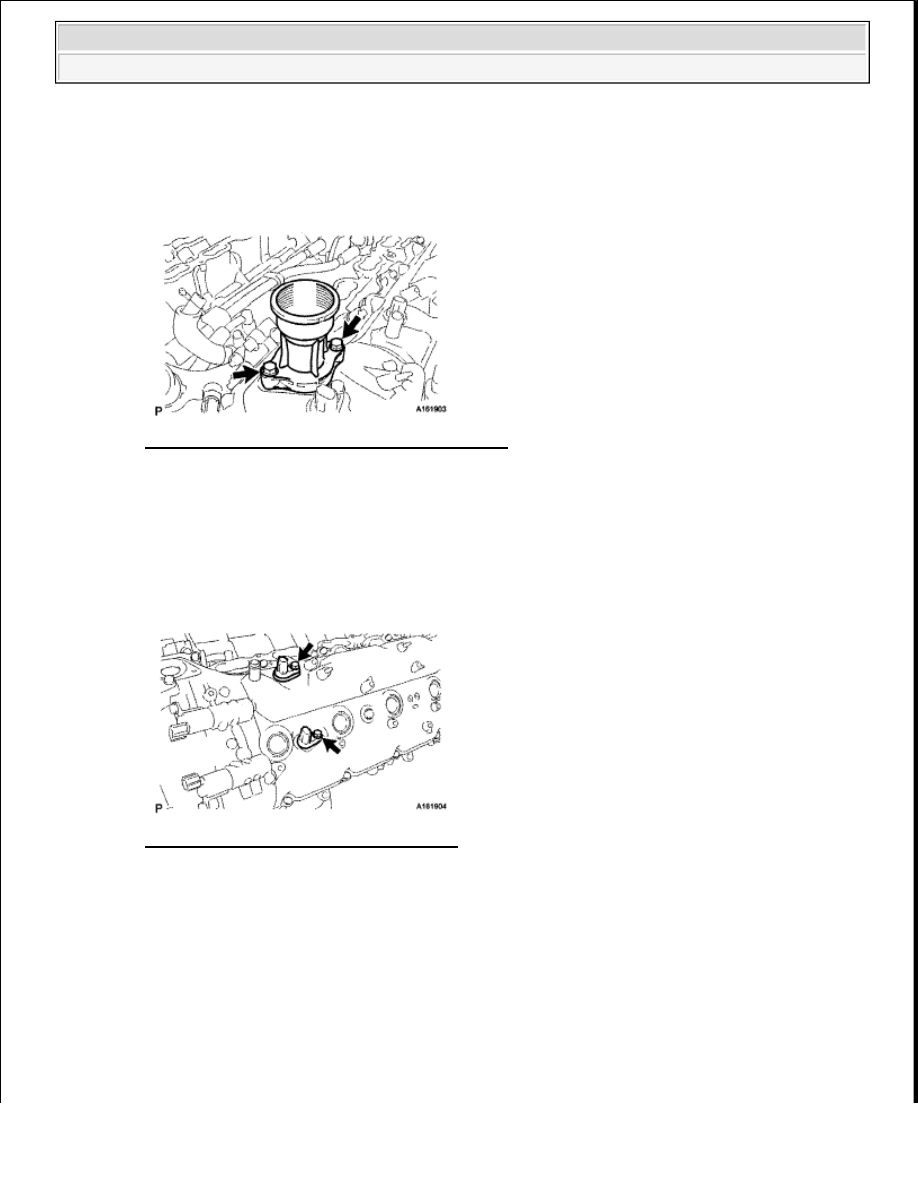

Fig. 238: Locating Oil Filler Cap Housing Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

REMOVE SPARK PLUG

9

REMOVE VVT SENSOR

a

LH:

Remove the 2 bolts and 2 VVT sensors

Fig. 239: Locating LH VVT Sensor Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

RH:

Remove the 2 bolts and 2 VVT sensors



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































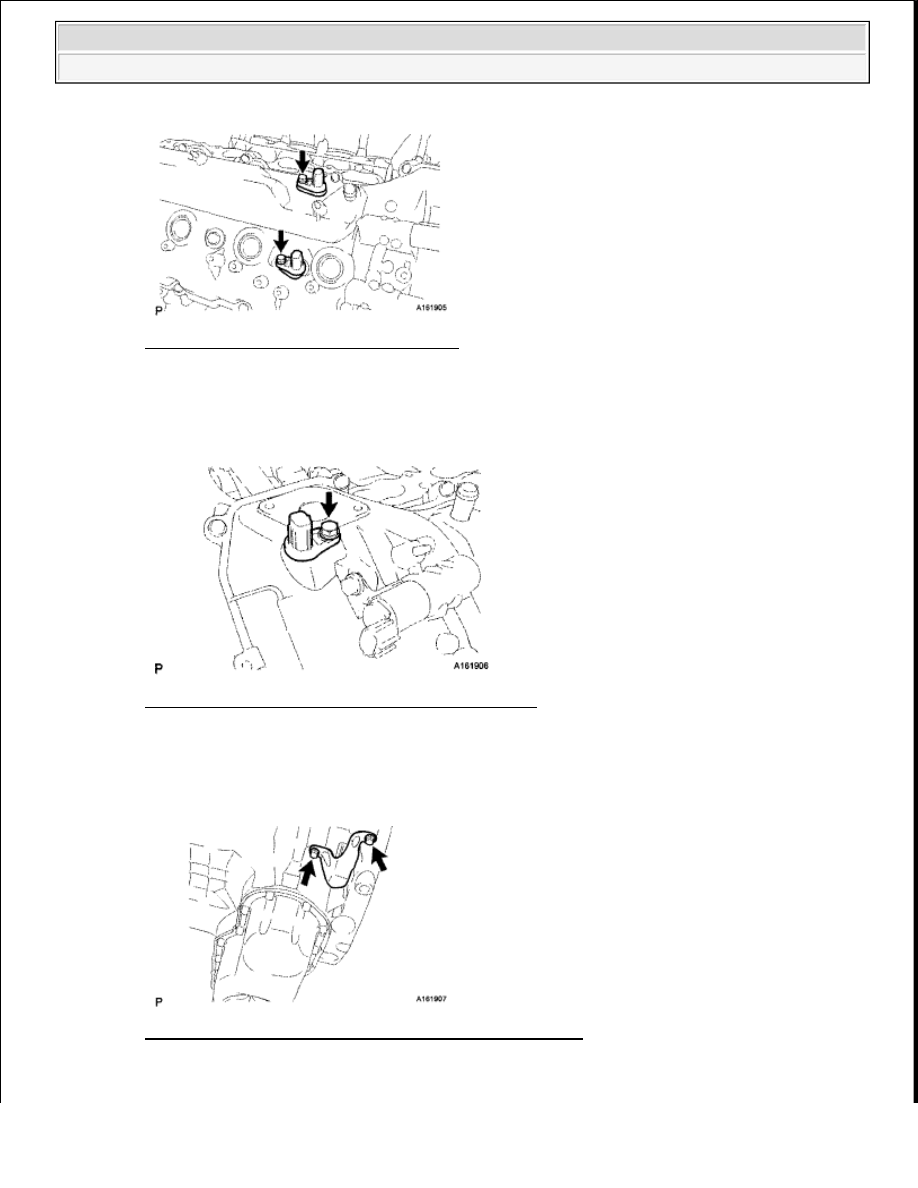

Fig. 240: Locating RH VVT Sensor Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

REMOVE CAMSHAFT POSITION SENSOR

a

Remove the bolt and camshaft position sensor

Fig. 241: Locating Crankshaft Position Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

REMOVE CRANK POSITION SENSOR PROTECTOR

a

Remove the 2 bolts and sensor protector

Fig. 242: Locating Crank Position Sensor Protector Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































12

REMOVE CRANKSHAFT POSITION SENSOR

a

Remove the bolt and crankshaft position sensor

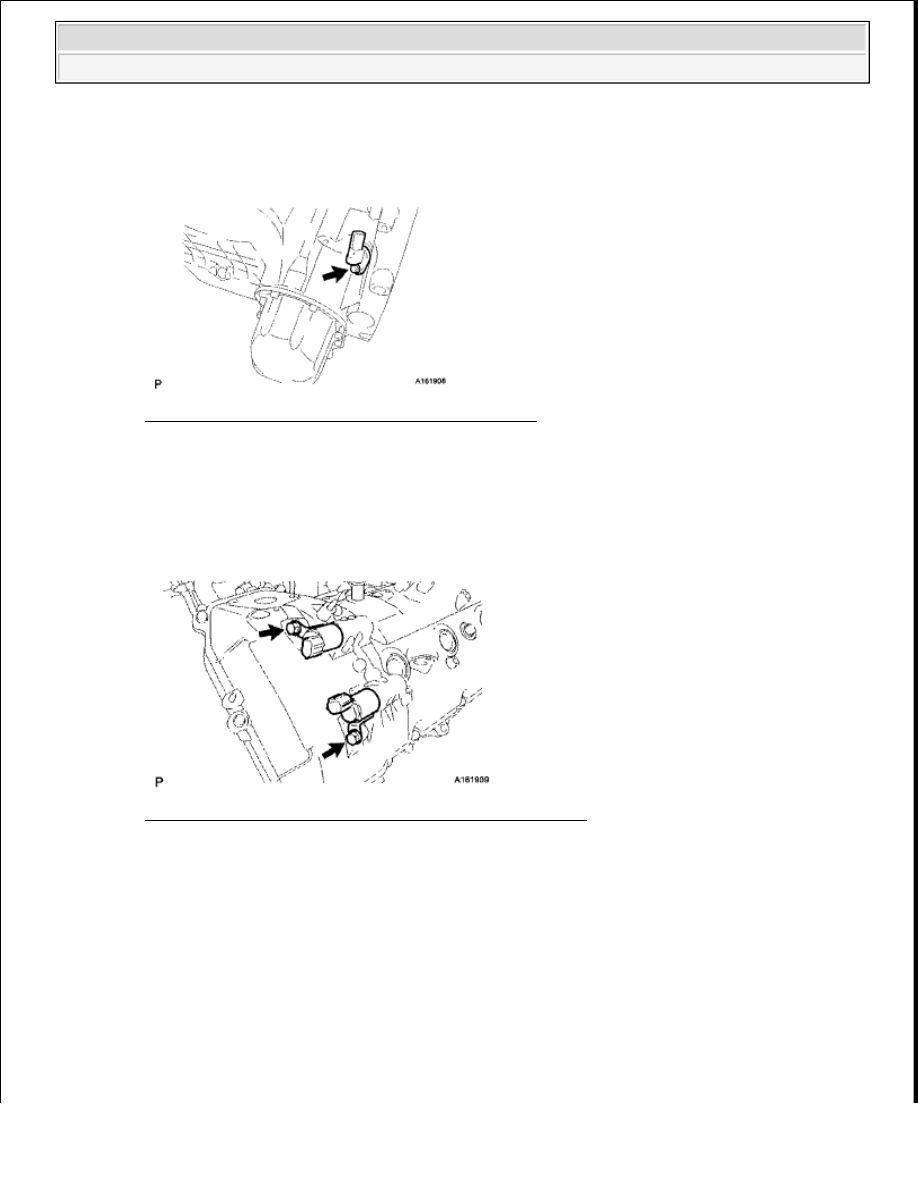

Fig. 243: Locating Crankshaft Position Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13

REMOVE CAMSHAFT OIL CONTROL VALVE ASSEMBLY

a

LH:

Remove the 2 bolts and 2 oil control valves

Fig. 244: Locating Camshaft Oil Control Valve And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

RH:

Remove the 2 bolts and 2 oil control valves
